双速电机控制柜
- 切换原理：Δ（低速）/ YY（高速）变极，转速比 4/6、6/8、2/4 极可选
- 互锁：高低速接触器组机械联杆 + 电气常闭双重互锁
- 切换时序：先断电、延时确认、再投另一速，杜绝绕组环流
- 控制：手动选速 / 自动切换 / 远程信号，排烟工况预留强切高速接口
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 壁挂式（小功率）/ 落地式，单门或双门 |
|---|---|
| 标准尺寸（宽×深×高） | 600×400×1000（壁挂）/ 800×600×1600（落地）mm，可非标 |
| 柜体结构 | 1.5–2.0 mm 冷轧碳钢，静电粉末喷涂 |
| 防护等级 | IP54 标配 / IP65 可选 |
| 操作面板 | 手动选速开关（低速 / 停 / 高速）+ 双速运行指示 + 故障指示 |
| 进出线 | 底部电缆进线，双绕组电机 6–9 芯按图 |
| 额定工作电压 | AC 380V / 400V，50 Hz |
|---|---|
| 适用电机 | 单绕组双速（Δ/YY）或双绕组双速三相异步电机 |
| 常用速比 | 4/6 极（≈1:1.5）、6/8 极、2/4 极（≈1:2） |
| 接触器配置 | 低速组 + 高速组各自独立接触器与保护，双重互锁 |
| 切换时序 | 断电 → 延时 0.5–2 s（按电机厂参数）→ 投另一速 |
| 保护配置 | 各速独立热继电器 / 电机保护器，按各自额定电流整定 |
| 控制方式 | 手动选速 / 自动（温差、液位、时间程序）/ 远程信号 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 双速风机标准型 | 平时低速排风、需要时高速，车库与厂房通风常用 |
|---|---|
| 排烟风机联动型 | 平时低速排风、火灾时强切高速排烟（消防联动接口按项目要求确认供货方案） |
| 双绕组双速型 | 两套独立绕组分别控制，互锁要求相同，柜内分组 |
| 温差自动型 | 接温度传感器按温差自动选速，免人工干预 |
| 与变频对比 | 两档够用选双速（省成本、无谐波）；要无级调速选变频柜 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 互锁验证 | 逐台验证高低速互锁（机械 + 电气）与切换时序 |
| 出厂试验（逐台） | 绝缘电阻、工频耐压、双速切换通电循环 3 次 |
| 温升 | 两组接触器与端子 ≤70 K（按各自速档电流考核） |
| 随货文件 | 原理图、端子表、BOM、切换时序说明与试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
互锁两组同锁
低速组与高速组接触器做机械联杆 + 电气常闭双重互锁，任何状态下两组不可能同时带电。
切换死区按电机厂整定
切换延时不拍脑袋，按电机厂参数表整定并写入交付文件，现场只核对不重调。
逐台双速切换试验
出厂做 3 次低速→高速→低速完整循环，时序用指示灯与电流记录双重核对。
保护各按各的
高低速额定电流不同，热继分别按各自铭牌电流整定，不共用不迁就。
两速线束分色
低速、高速绕组线束分色并独立线槽，检修一眼分辨，杜绝接错绕组。
指示灯取自触点
双速运行指示取自对应接触器辅助触点，柜面显示与真实状态一致。
实拍与柜体结构

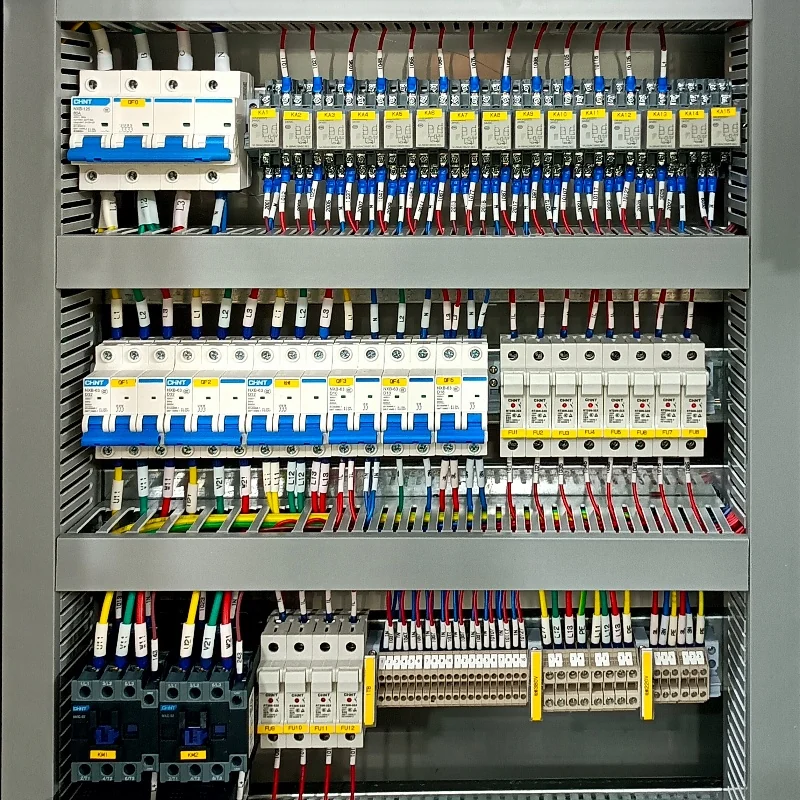

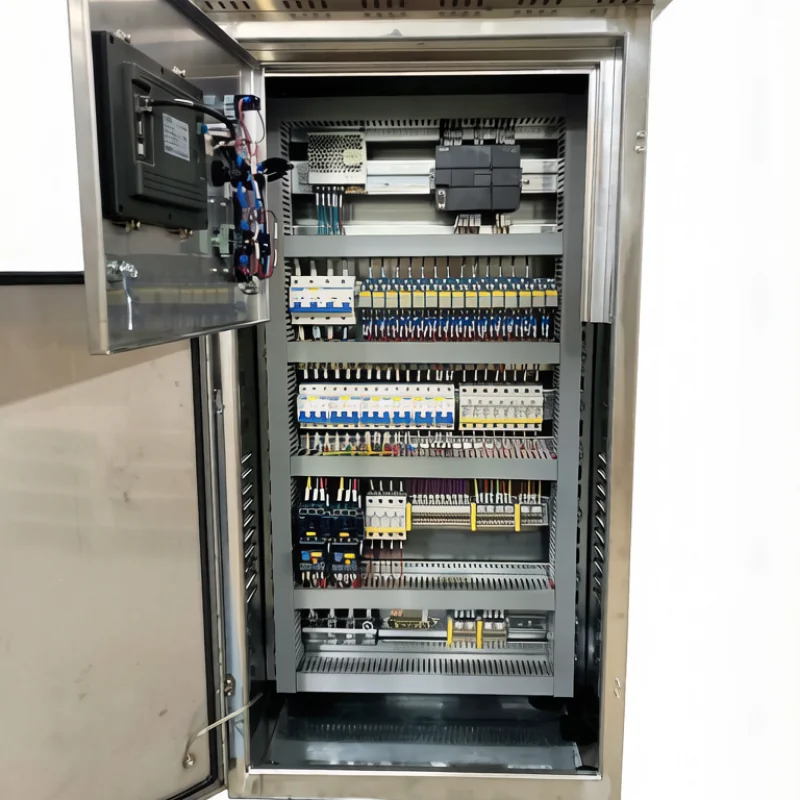

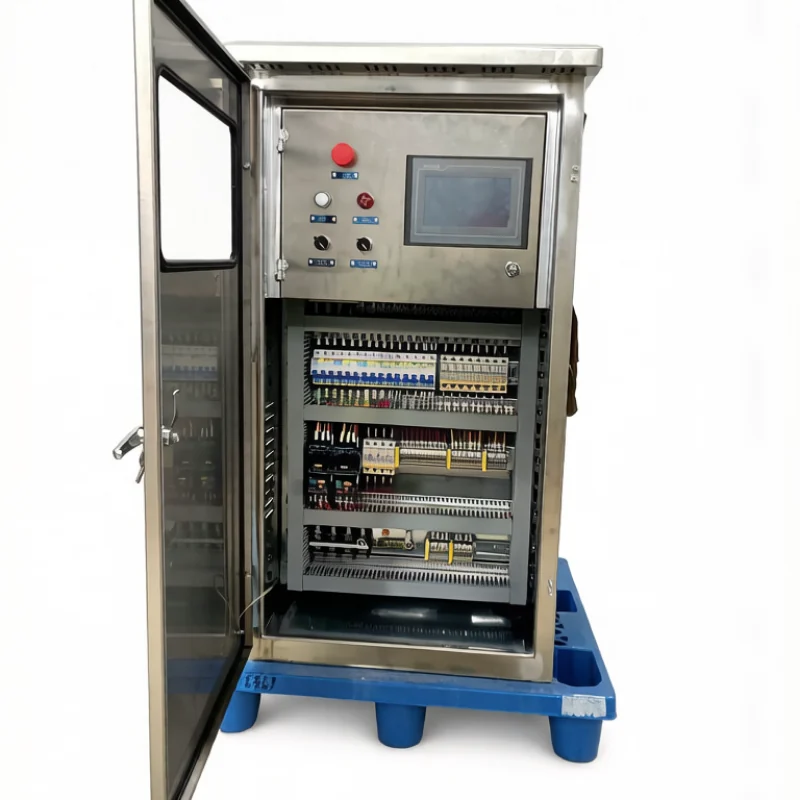

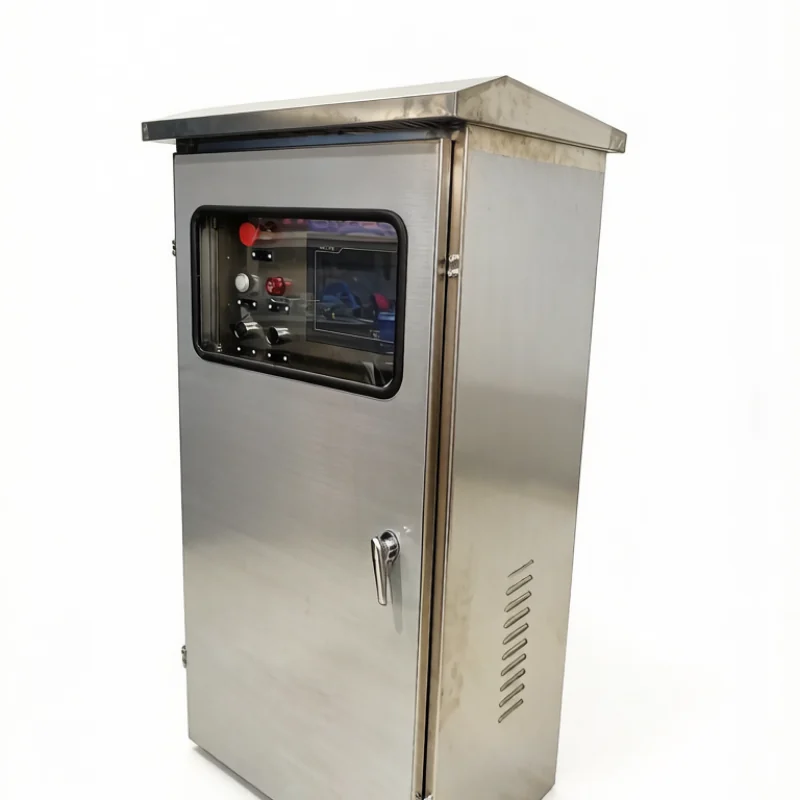

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。

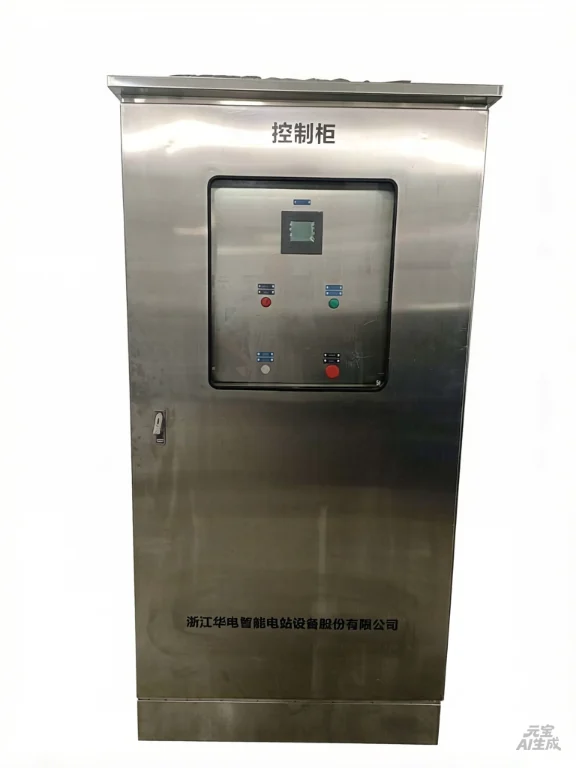

图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
地下车库通风
平时低速换气、高峰或事故通风高速，排烟工况接口预留。
厂房与仓库排风
按季节与工况选速，低速档长年省电。
隧道与管廊通风
双档风速应对正常与检修工况。
冷却塔风机
冬季低速防冰、夏季高速散热。
水泵双速运行
两档扬程覆盖高低峰用水，比阀门节流省能。
老旧风机改造
单速改双速（换电机 + 控制柜），投资回收期常在两年内。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
双速和变频怎么选？
只需要两档风量 / 流量：双速便宜、无谐波、几乎免维护。需要连续无级调节或软起动特性：变频柜。很多车库与厂房两档就够用，双速性价比明显更高。
排烟风机用你们的柜子需要消防认证吗？
排烟风机控制涉及消防联动与当地验收要求，我们按项目要求确认供货方案：联动信号接口、强切逻辑与回路做法写进技术协议，需要专项认证的由项目侧统筹。下单前把验收标准发我们核对。
切换时要先停机吗？
要。切换必须先断电、经延时确认电弧熄灭再投另一速，带电切换会产生很大的绕组环流，烧绕组。延时按电机厂参数整定，我们的柜子出厂时已固化。
双速电机怎么订货配合？
把电机铭牌（或电机厂型号）发来，我们核对绕组接法（Δ/YY 还是双绕组）、端子数与各自额定电流，柜内分组与整定按它做。铭牌不清时联系电机厂要接线图。
能自动切换吗？
可以。接温度 / CO 浓度 / 液位 / 时间程序信号自动选速，也保留手动开关优先（检修时锁定手动）。信号类型在询价时说明即可。
一台柜能带几台双速风机？
可以多台，但建议每台独立保护与指示；多台群控时加 PLC 或继电器逻辑做顺序与联锁。台数多时直接上 MCC 结构更清爽。
