无功补偿柜
- 控制：功率因数控制器（自动 / 手动 / 停用三态），目标 cosφ 可设定
- 投切：4–10 组电容器组，接触器投切（常规）或晶闸管（频繁波动）
- 电抗：7%（抑制 5 次以上谐波）/ 14%（3 次谐波突出）可选
- 放电：每组放电装置，断电后 3 分钟内残压降到 50 V 以下
- 保护：过压、欠压、谐波过流与温度保护，柜内通风散热
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | GGJ 型落地柜，与 GGD 并联拼柜（柜间铜排贯通） |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×2200 / 1000×600×2200 mm，可非标 |
| 柜体结构 | 2.0 mm 冷轧碳钢，顶部通风 + 底部进风的散热风道 |
| 防护等级 | IP30（配电房）/ IP54 可选 |
| 安全 | 电容组独立分腔或隔板，故障爆炸不波及邻腔 |
| 进出线 | 底部母线进线（与主柜贯通），顶部可加母线桥 |
| 额定电压 | AC 380V / 400V，50 Hz |
|---|---|
| 补偿容量 | 按变压器容量 20%–40% 估算，负荷清单核算为准 |
| 控制器 | 功率因数自动控制器（cosφ 目标、投切延时、门限可设） |
| 电容器 | 自愈式低压并联电容器，分组 4–10 组 |
| 投切方式 | 接触器投切（常规）/ 晶闸管开关（负荷波动频繁） |
| 串联电抗 | 7%（5 次谐波为主）/ 14%（3 次谐波突出）按谐波检测选 |
| 放电 | 每组放电装置，切除后 3 min 残压 ≤50 V |
| 保护 | 过压 / 欠压、谐波过流、柜内温度与风机联锁 |
| 元件品牌 | 正泰 / 施耐德 / ABB + 电容专厂元件，支持指定 |
| GGD 并联标准型 | 进线 + 计量 + 补偿三柜并联，工厂配电房标配 |
|---|---|
| 独立补偿型 | 既有配电房加挂补偿柜，母线 T 接 |
| 谐波抑制型 | 变频 / 整流负载环境，7% / 14% 电抗全程配置 |
| 分补 + 共补 | 三相不平衡负荷配分相补偿（共补 + 分补混合） |
| 动态补偿型 | 波动负荷（焊机 / 电机频繁起停）晶闸管快速投切 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1；电容与电抗符合 GB/T 12747 等器件标准 |
|---|---|
| 投切验证 | 逐台验证自动投切逻辑（模拟 cosφ 偏低逐组投入） |
| 放电验证 | 逐组放电时间实测，≤3 min 达 50 V 以下 |
| 出厂试验（逐台） | 绝缘电阻、耐压、控制器投切通电联调 |
| 随货文件 | 系统图、补偿容量计算书、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
先算后投不拍脑袋
按负荷清单（电机功率 / 同时率 / 现有 cosφ）算补偿容量，附计算书随货；投多少组、每组多少 kvar 白纸黑字，不靠现场试。
细分级差投切
分组级差按最大负荷波动设计（常用 1:2:2:4 级差），投切不猛轰，涌流与电压闪变都在限内。
电抗按数据选
有变频 / 整流 / 焊机的现场，先做谐波检测再定 7%/14%：电抗配错轻则电容过流烧毁，重则谐波放大，反而恶化电费单。
检修不冒险
每组配放电装置并实测放电时间：3 分钟内残压降到 50 V 以下，检修工打开柜门不带余电——这条写进试验报告。
电容故障不连坐
自愈式电容也会鼓肚失效，组间隔板 + 顶部排风把故障隔离在单组，不波及整柜。
与 GGD 同段拼装
与 GGD 并联时柜间铜排工厂预制贯通，现场螺栓对接；母线截面与主柜一致，不降级。
实拍与柜体结构

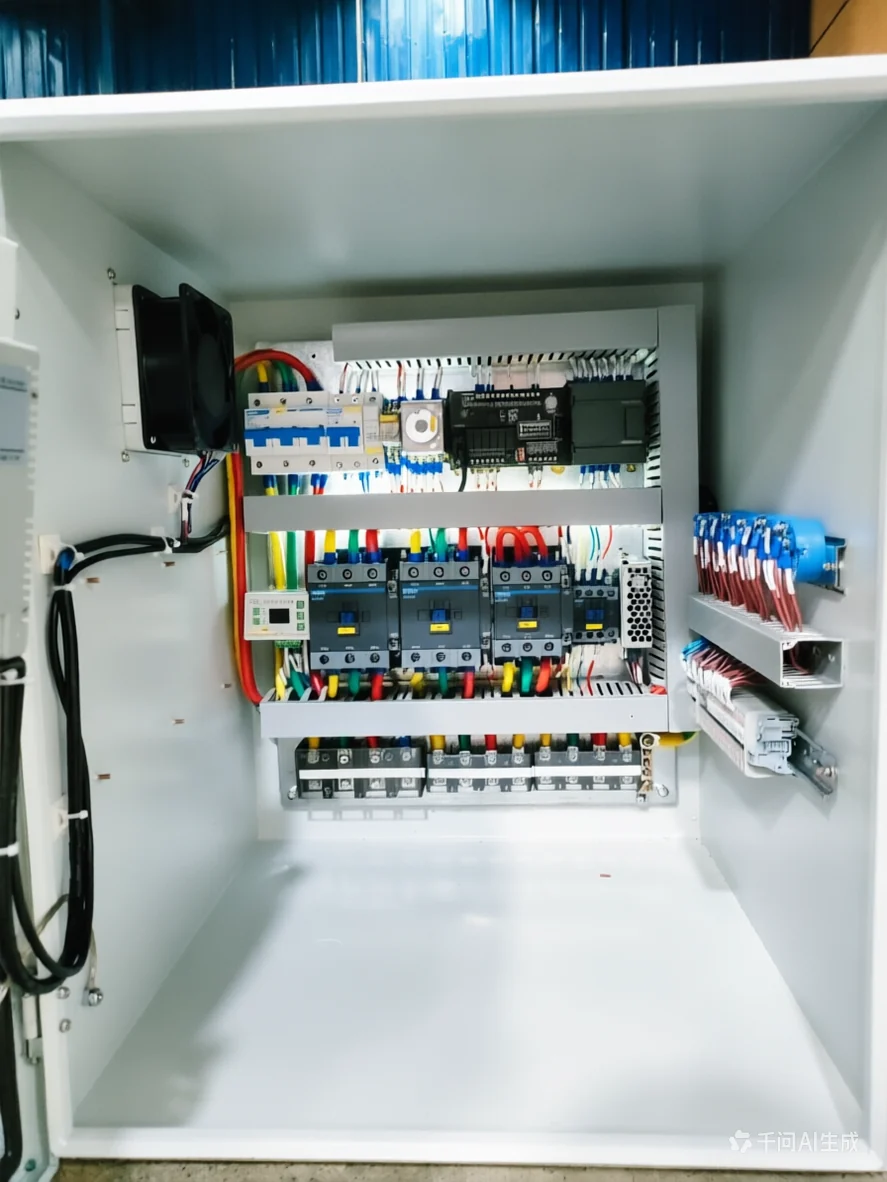

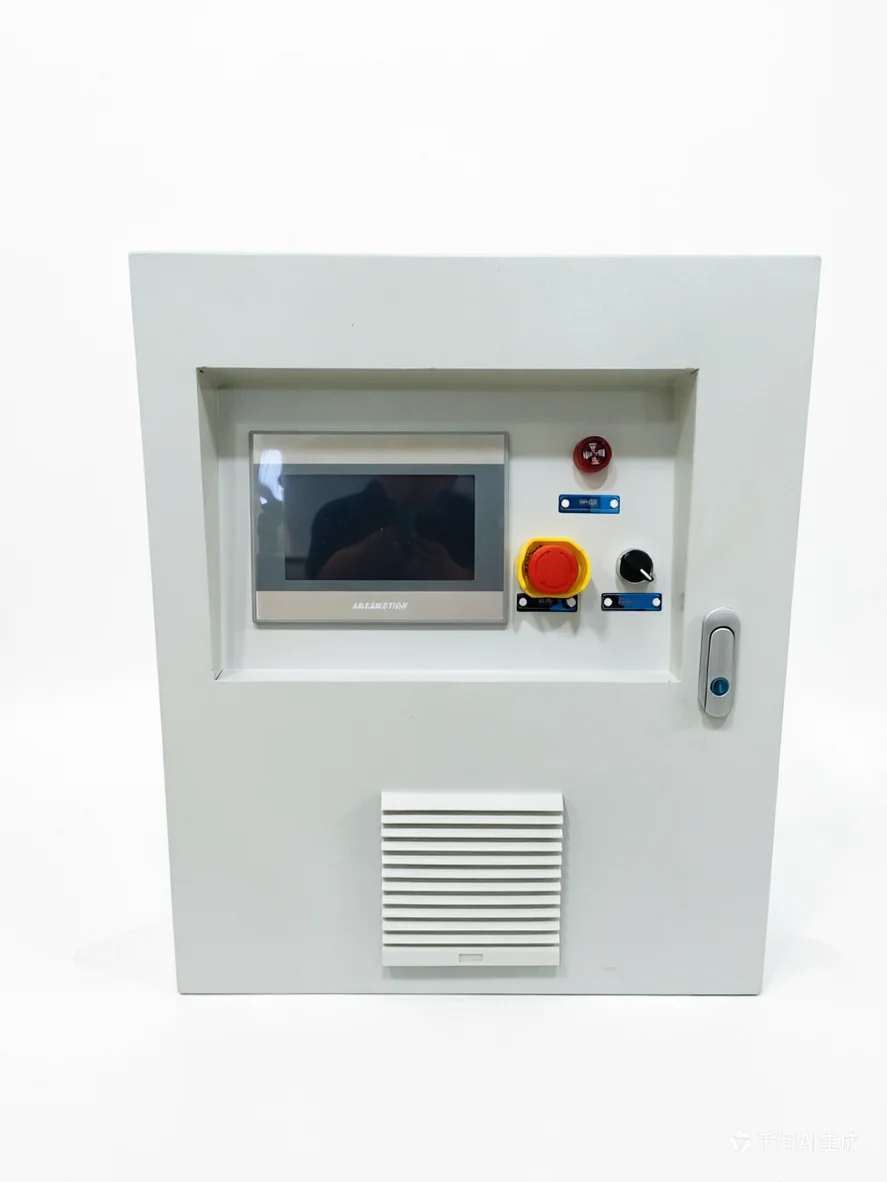

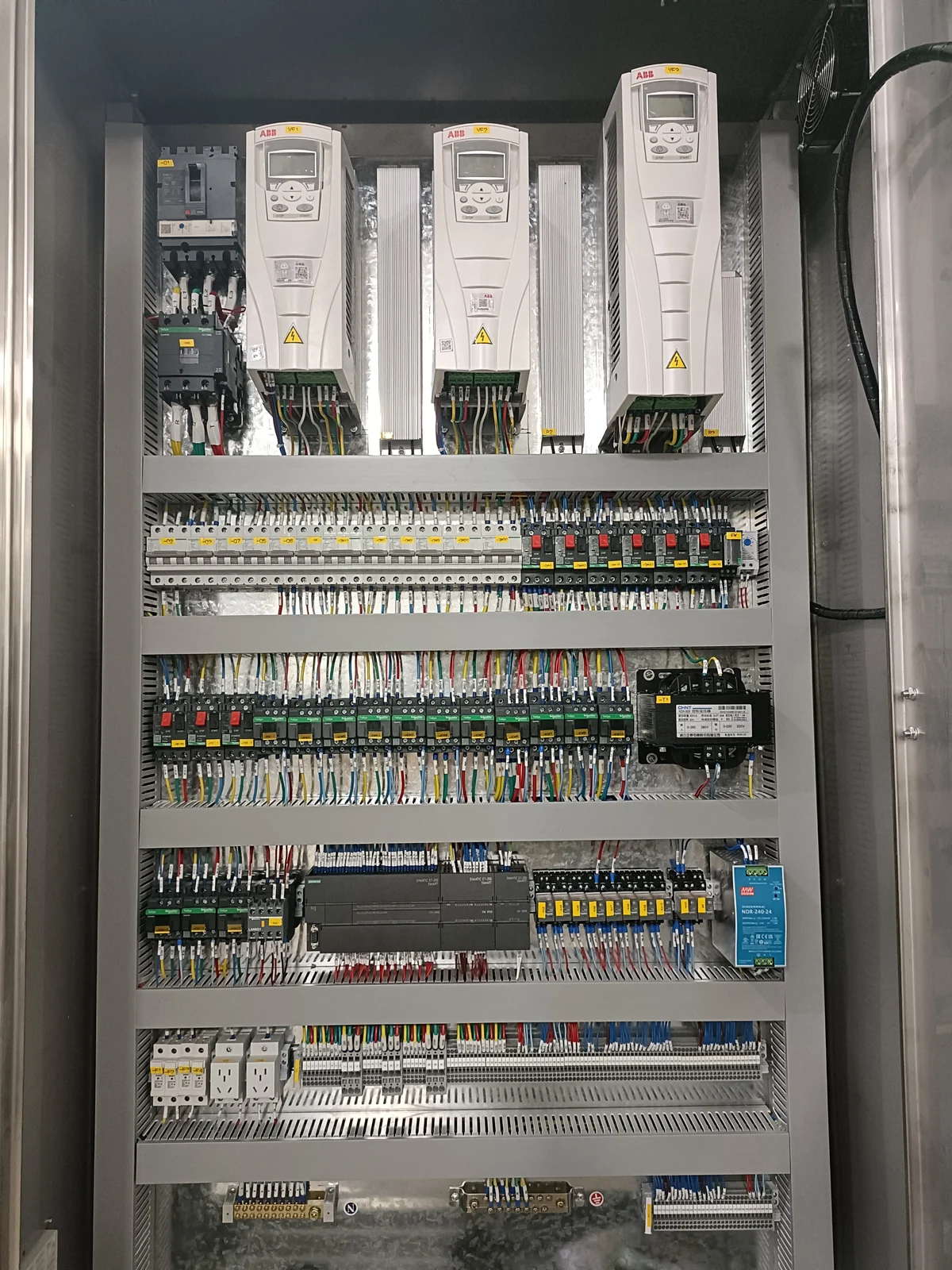

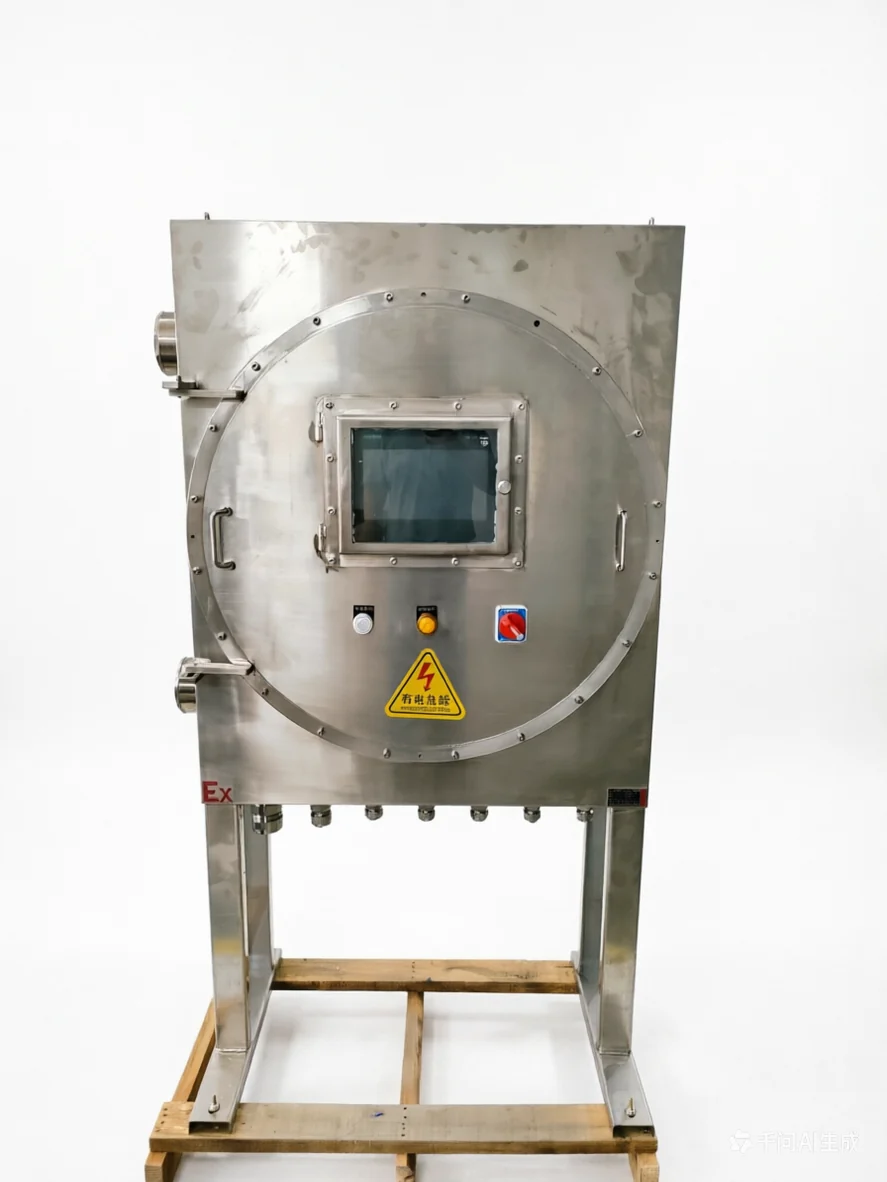

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
工厂配电房
与 GGD 并联的标准组合，电费调整直接受益。
电机密集车间
水泵风机群补偿，降低线路损耗。
变频设备环境
7% 电抗 + 滤波配置，防谐波放大。
焊机与冲击负荷
晶闸管动态投切，跟踪波动负荷。
商业楼宇配电
电梯空调感性负荷补偿，物业电费优化。
既有配电房改造
加挂补偿柜或旧柜换芯，母线 T 接接入。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
补偿容量怎么算？
经验估算：变压器容量的 20%–40%（电机与感性负载多取上限）。精确算法按负荷清单：目标 cosφ（0.9–0.95）与现有 cosφ 的差值 × 最大有功负荷。把负荷清单发来，我们出计算书——这份免费。
为什么电费单和功率因数有关？
国内两部制电价对工业用户按功率因数调整电费：0.9 是基准，低于加收、高于减收（部分地区到 0.95 上限）。补偿柜常常一年就从电费调整里省回成本，供电局的考核口径可在当地电价文件里核对。
要不要配串联电抗？
看谐波源：有变频器、UPS、整流设备、中频炉的现场，谐波会与电容发生并联谐振放大，必须配（5 次谐波为主选 7%，3 次突出选 14%）；纯阻性为主的现场可以不配。不确定就先做谐波检测，我们不盲卖电抗。
接触器投切和晶闸管投切怎么选？
负荷平稳（一天投切几十次以内）：接触器投切，便宜耐用。负荷频繁波动（焊机群、频繁起停的电机）：晶闸管过零投切，毫秒级响应无涌流，但成本高约一倍。按投切次数选，不按预算硬凑。
电容器寿命多久？
自愈式电容设计寿命约 10 年（环境温度与谐波影响很大）：过热与谐波过流是两大杀手，所以柜内散热与电抗配置直接决定寿命。鼓肚或容量衰减超 20% 就该换，控制器能读每组状态的最直观。
能和现有 GGD 拼柜吗？
能：柜体尺寸与 GGD 模数一致，母线贯通现场螺栓对接；也支持母线 T 接的独立加挂。把现有配电房照片与母线规格发来，我们出接入方案。
