落地机柜
- 尺寸：宽 600–1200 mm × 深 600–800 mm × 高 1600–2200 mm，可非标
- 底座：100 / 200 mm 槽钢底座，四角地脚螺栓调平
- 承载：框架均布 ≤500 kg，大件落柜不挂门
- 拼柜：侧板可拆 + 并柜螺栓，柜列现场联拼
- 防护：IP54 标配 / IP65 可选，前后开门双侧可拆
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 标准尺寸（宽×深×高） | 600×600×1600 / 800×600×1800 / 800×800×2000 / 1000×800×2000 / 1200×800×2200 mm，可非标 |
|---|---|
| 板材厚度 | 门板 / 侧板 1.5 mm，框架立柱 2.0–2.5 mm，安装梁 2.0 mm |
| 底座 | 100 mm 槽钢底座（标配）/ 200 mm 抬高型，四角 M12 地脚调平 |
| 结构 | 焊接框架 + 可拆侧板 / 顶板，前后开门 |
| 表面处理 | 九工位前处理 + 静电粉末喷涂 RAL7035，户外热镀锌 + 双涂层 |
| 防护等级 | IP54 标配 / IP65 可选（GB 4208 / IEC 60529） |
| 并柜 | 侧板可拆 + 并柜螺栓联拼，柜列公差累计 ≤3 mm / 3 柜 |
| 进出线 | 底座层电缆进线，底部封板按图开孔 |
| 额定承载 | 框架均布载荷 ≤500 kg（含元件与母排） |
|---|---|
| 门承载 | 门板默认不挂重件；确需挂装时加门撑并单独核算 |
| 吊装 | 顶部四点吊环（发货用），落位后拆除 |
| 电气安装 | 立柱模数孔 25 mm，安装梁 / 母排支架 / 仪表横梁按图 |
| 接地 | 主接地点 M8，门与侧板跨接编织线 |
| 散热 | 顶风扇位 / 柜顶空调位 / 百叶，按元件热耗选配 |
| 靠墙单柜 | 后开门保留检修通道 ≥600 mm，最省场地的摆法 |
|---|---|
| 背靠背柜列 | 双列背靠背，中间留检修走道，配电室常用 |
| GGD / XL-21 形态 | 按 GGD 固定面板式、XL-21 柜形的开孔与骨架定制 |
| MCC 抽出式骨架 | 按抽屉柜骨架预留轨道与一次 / 二次接口 |
| 并柜 4 列以上 | 柜列两端加边柜收口，公差控制方案随图交付 |
| 非标定制 | 加宽加深、双层底、特殊开孔按图加工 |
| 结构标准 | GB/T 7251.1 / IEC 61439-1（机械结构部分） |
|---|---|
| 承载试验 | 1.25 倍额定承载静载 10 min，框架变形 ≤2 mm 无永久变形 |
| 并柜检查 | 柜列拼接后正面平面度 ≤3 mm / 3 柜，逐列检查 |
| 出厂检查（逐台） | 对角线、门缝、底座水平、地脚螺纹、密封压合 |
| 随货文件 | 外形图、开孔图、底座地脚螺栓布置图、材质单 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
柜子先站平再装件
底部 100 mm 槽钢底座四角 M12 地脚调平，柜体落在底座上再焊 / 螺栓固定——地面不平让底座吸收，不让柜体框吃应力。
柜列是一条线
单柜对角线 ≤2 mm 之外，并柜后正面平面度按 ≤3 mm / 3 柜逐列检查，超差现场调地脚也不该超过这一档。
拼柜不留背缝
并柜位置侧板整片可拆、并柜螺栓压接，两柜之间没有藏灰的缝；单柜使用时侧板装回即恢复完整防护。
重柜的安全余量
出厂抽检 1.25 倍额定承载静载，框架无永久变形才算过——大变压器落柜的底气来自这道试验。
规矩写进说明
落地柜门板默认不挂重件，确需门装变频器 / HMI 时按重量加门撑铰链并单独核算——这条写进交付文件，避免现场随手挂。
吊装是运输姿态
顶部四点吊环只用于发货吊装，就位后拆除恢复顶板强度；吊环长期留着既挂灰又影响柜顶密封。
实拍与柜体结构

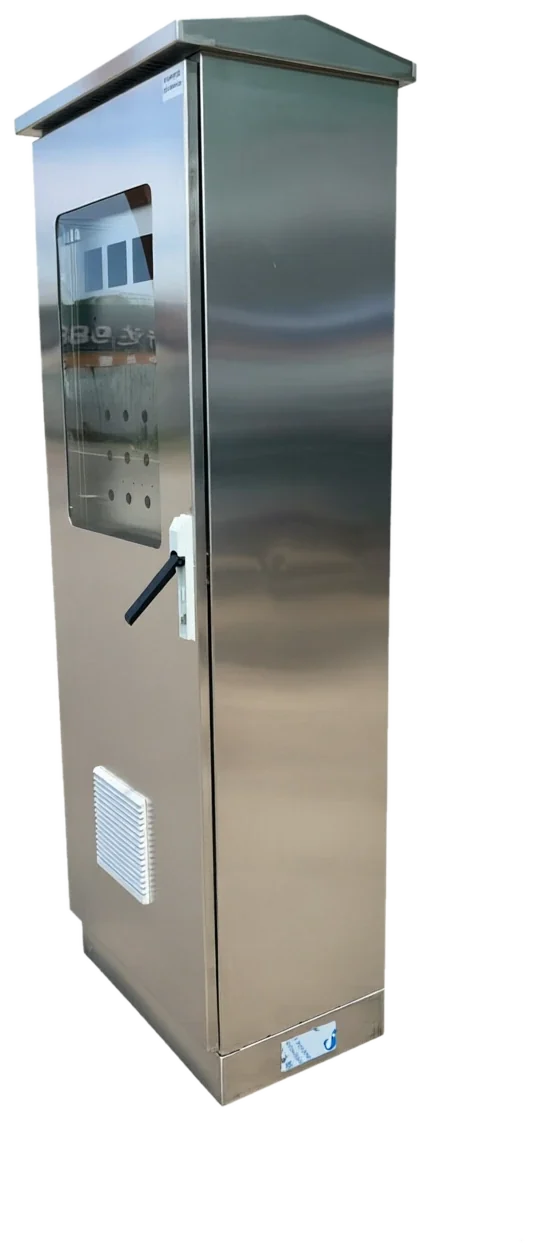

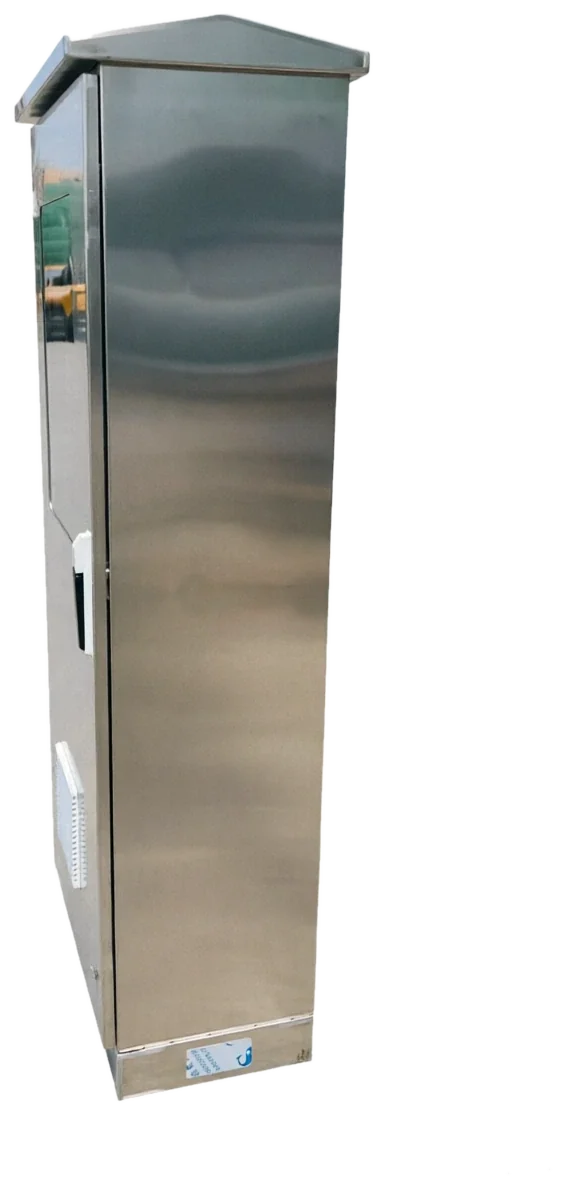

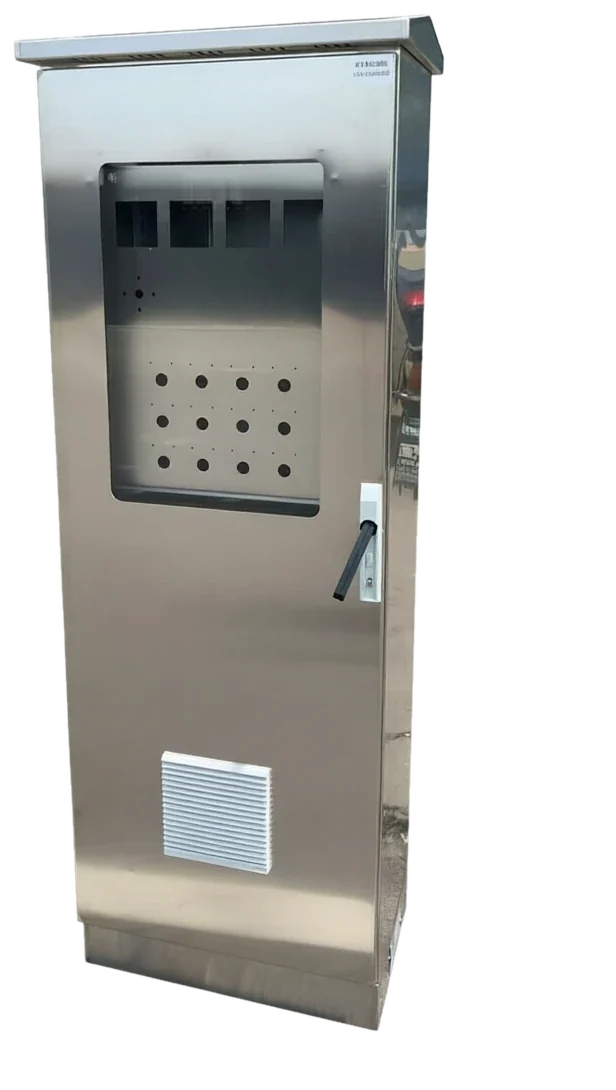

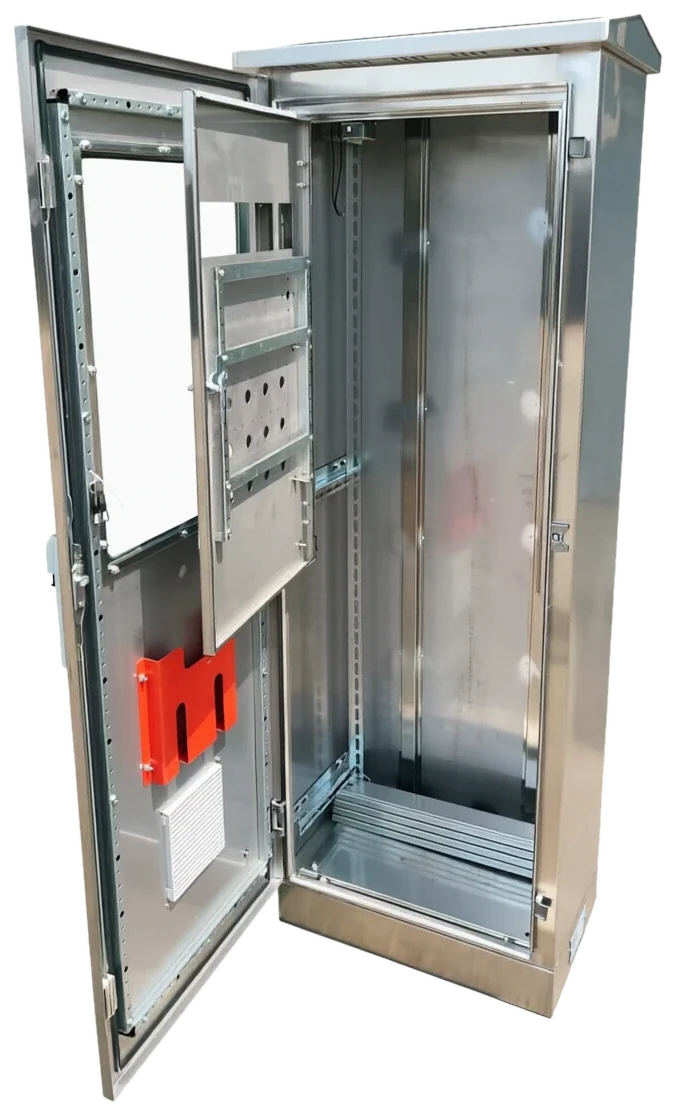

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
配电室成列
低压配电柜列的柜体骨架，按 GGD / GCS 形态开孔定制。
控制室主柜
PLC 主站 + 变频整柜的载体，与操作台配合布置。
车间设备岛
产线设备集中控制的落地主柜，底部电缆沟进线。
泵房 / 站房
水泵控制整柜落柜安装，配 IP65 与防凝露加热器。
旧配电房改造
老柜列更新，按原柜位尺寸定制，切换停电窗口最小化。
并柜扩容
先装两柜后扩第三柜的分期方案，侧板预留并柜位。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 宝钢 / 鞍钢冷轧板（SPCC）/ 304 不锈钢 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
靠墙安装还要留后门吗？
要。后开门是检修通道，靠墙安装时柜后留 ≥600 mm 检修位；场地实在不够就选真正靠墙的单面维护结构（背部封死），但要在选型时就说清楚。
底座要不要灌浆？
一般车间调平后压膨胀螺栓即可；有振动设备的场合（空压机房、泵房）建议二次灌浆，把底座与地面浇成一体。
能按 GGD 的尺寸做吗？
可以。GGD（800×600×2200 等）、XL-21、GCS / MNS 骨架形态都能按型谱尺寸定制，开孔与骨架按图，电气成套另走②族整柜报价。
柜列超过 4 面怎么控制拼缝？
单柜公差 ≤2 mm 之外，并柜按 3 柜 ≤3 mm 分段控制，柜列两端加边柜收口；超长柜列随图给逐柜编号与拼装顺序。
门上能装 HMI 吗？
小尺寸 HMI（10 寸以下）可以，配门撑铰链；更大屏体或整机挂门建议改嵌入式安装梁或操作台形态。
和仿威图机柜什么区别？
仿威图走 9 折型材框架与 TS 结构，精度与外观档次更高、价格也高；常规工况选焊接框架的落地机柜性价比更好。
