自耦降压启动柜
- 自耦变压器：65% / 80% 两档抽头，干式（常规）或油浸（大功率户外）
- 起动转矩：80% 档约 64% 全转矩，65% 档约 42%，按负载阻力矩选档
- 起动电流：80% 档约 0.64 × 直接起动电流，变压器一次侧计
- 整定：起动时间 10–60 s 可调，过流继电器兼做变压器过载保护
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式，起动柜与变压器可同柜或分柜（≥160 kW 建议分柜） |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×1800 / 1000×800×2000 mm，按变压器容量定，可非标 |
| 柜体结构 | 2.0 mm 冷轧碳钢，变压器室与电器室分腔，散热百叶 |
| 防护等级 | IP54 标配 / IP65 或户外型可选 |
| 变压器安装 | 底部槽钢承重，减振垫；油浸变压器按场地定 |
| 进出线 | 底部电缆进线，母排出线至电机 |
| 额定工作电压 | AC 380V / 400V，50 Hz；控制回路 AC 220V |
|---|---|
| 适用功率 | 15–315 kW，重载起动优先选本柜型 |
| 自耦变压器 | QZB 干式（常规）/ 油浸（户外大功率），65% / 80% 抽头 |
| 切换方式 | 时间继电器 10–60 s 自动切换，先断降压电源再投全压（闭式转换可选） |
| 保护配置 | 过流继电器（变压器侧）+ 热继电器（运行侧），断相与过载 |
| 测量指示 | 电流表 / 电压表、降压起动 / 全压运行 / 故障指示 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 开式转换标准型 | 切换瞬间瞬时断电再投全压，结构简单、最常用 |
|---|---|
| 闭式转换型 | 切换不断电，冲击更小，适合不允许瞬时失电的联锁工况 |
| 与星三角对比 | 重载起动选自耦（转矩高），轻载起动选星三角（成本低） |
| 与软启对比 | 预算有限、单速运行选自耦；要电流斜坡可调选软启动柜 |
| 多台联用 | 一台自耦柜顺序起动多台电机（互锁时序控制），降低总投入 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 变压器试验 | 绕组直流电阻、变比、绝缘电阻随货出报告 |
| 出厂试验（逐台） | 绝缘电阻、工频耐压、通电完整起动切换 2 次并记录电流 |
| 温升 | 变压器满载温升按其绝缘等级考核；端子连接处 ≤70 K |
| 随货文件 | 原理图、端子表、BOM、变压器与整柜试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
转矩档位算给你看
起动前先核算负载阻力矩曲线，选 80% 还是 65% 抽头写在方案里，不靠现场试错。
变压器单独腔室
变压器发热与接触器、继电器分区，各自风道，避免热空气烤元件加速老化。
逐台通电起动试验
出厂做 2 次完整降压起动切换，记录电流波形核对切换时序与保护整定。
变压器底架槽钢
变压器重量走底部槽钢传力，加减振垫，运输与运行都不靠侧板受力。
接线端子永久标牌
65%/80% 抽头端子挂永久标牌，检修时一眼识别，杜绝接错档位。
线号即回路号
全部导线套线号管并与原理图回路号一致，交付含完整原理图与端子表。
实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。

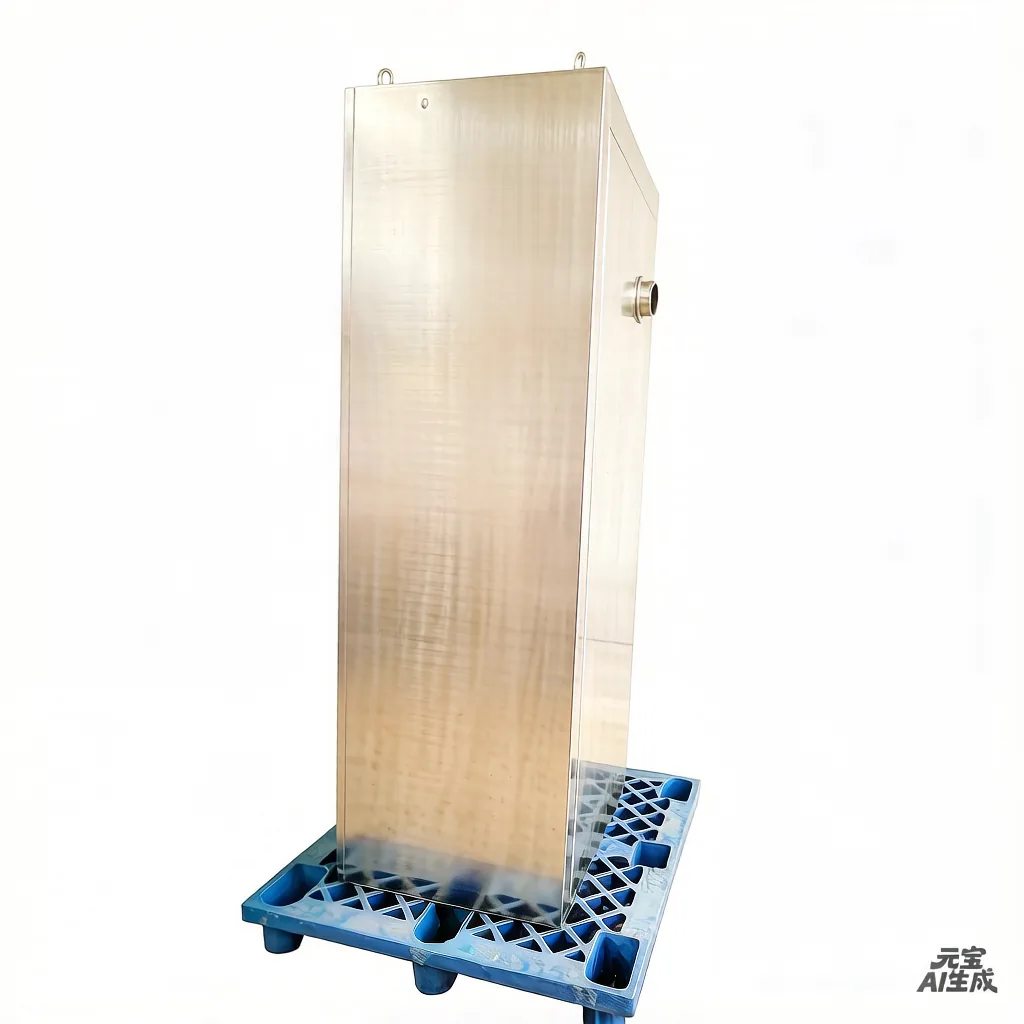

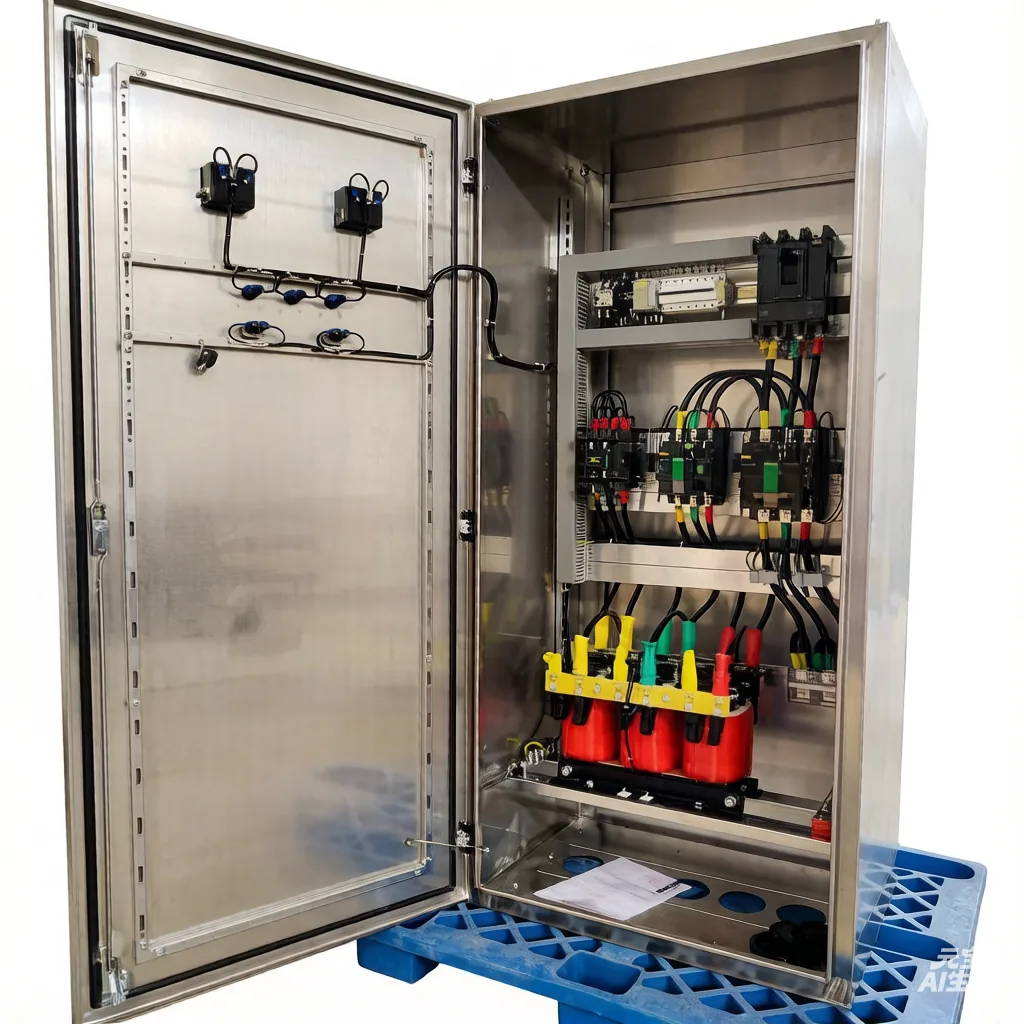

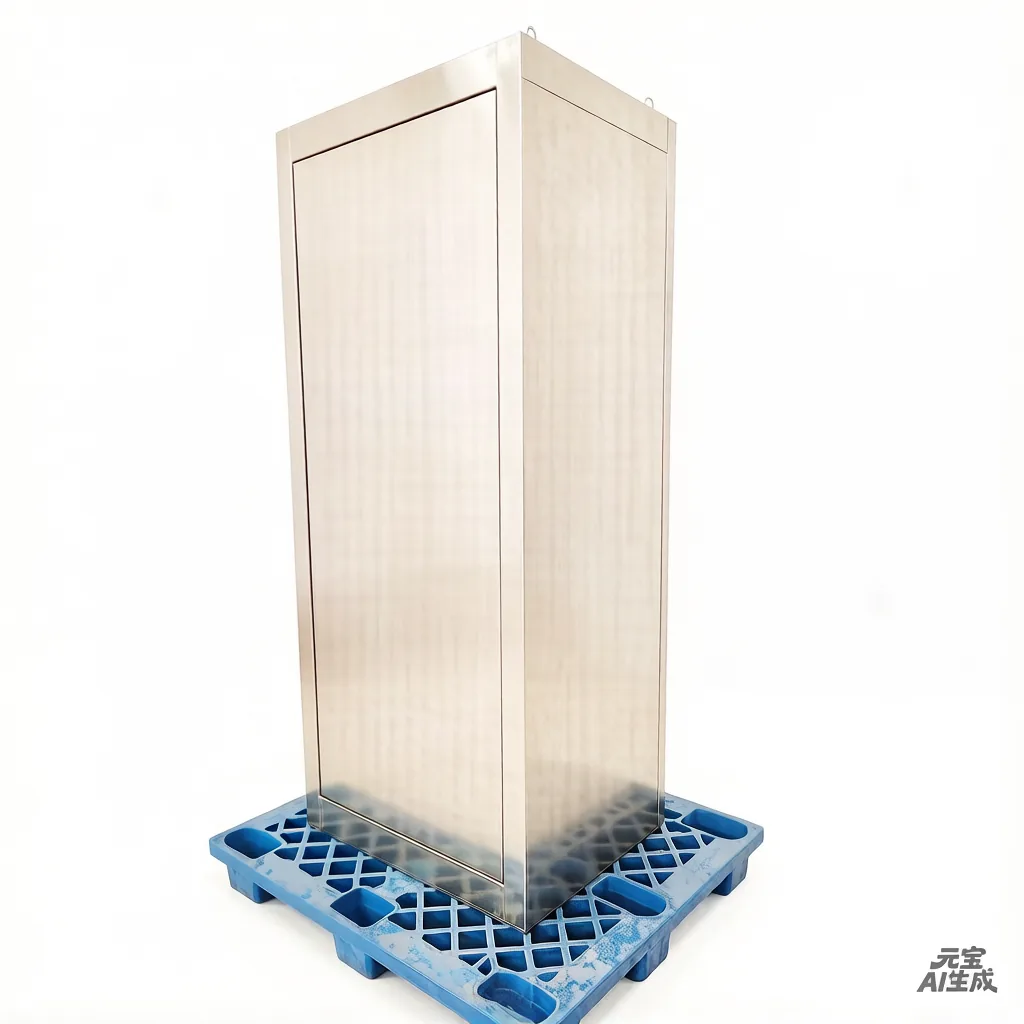

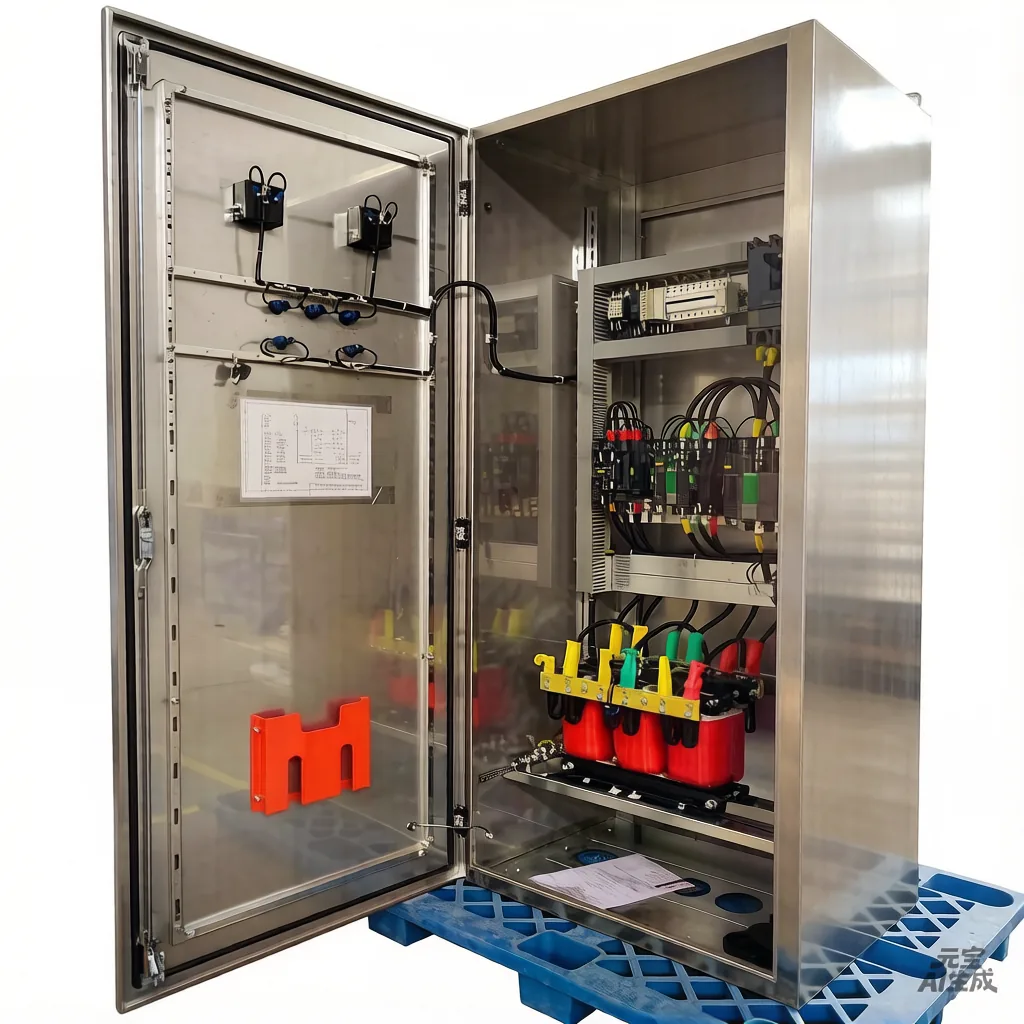

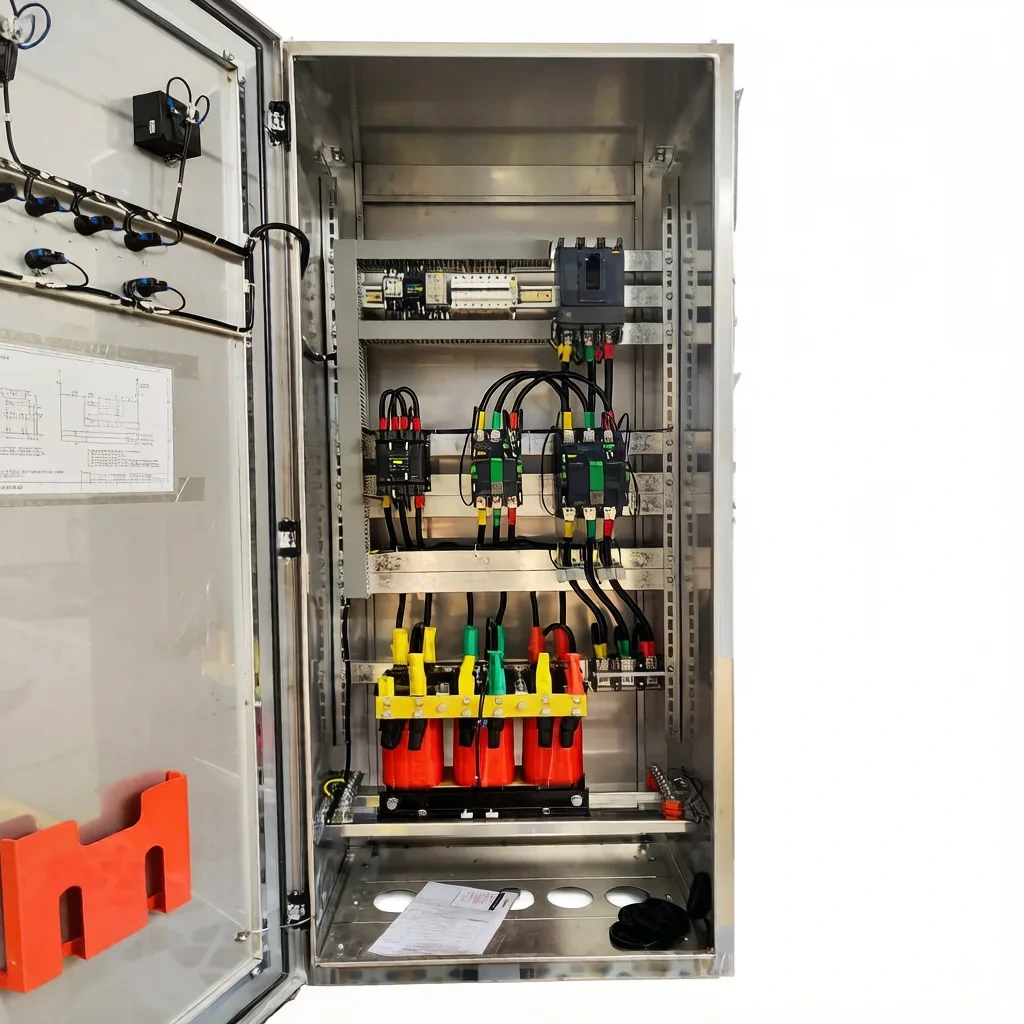

图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
球磨机与磨粉设备
带载起动典型场景，80% 档转矩覆盖静阻力矩。
破碎机
颚破 / 反击破空腔起动，仍需较高初始转矩，自耦优先。
往复式压缩机
带压起动工况按卸载能力核算抽头档位。
大功率离心风机
关风门起动，电网容量不足时用 65% 档降冲击。
深井泵与长轴泵
静水头阻力大，起动转矩核算后选档。
老 XJ01 柜替换
沿用原变压器、换新控制部分也可做，按现场照片出改造方案。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
自耦降压和星三角到底差在哪？
转矩：星三角起动转矩只有全压的 1/3，自耦 80% 档约 64%，重载起动必须选自耦。适用电机：星三角只适用 Δ 接电机，自耦任何接法都行。成本：自耦多一台变压器，贵 30–50%。轻载选星三角，重载选自耦。
抽头选 65% 还是 80%？
默认 80%：转矩 64%，多数重载能起来，电流约为直接的 64%。电网弱、变压器容量小、或对电压跌落敏感的场合选 65%（电流 42%，转矩也降到 42%，需核算负载阻力矩）。拿不准就把负载类型告诉我们，起动核算免费做。
变压器干式还是油浸？
常规室内用干式（QZB），维护简单、无油污；户外或大功率（≥200 kW）可选油浸，散热好但需考虑场地防火要求。我们默认干式，油浸按项目定。
连续起动几次可以？
自耦变压器是短时工作制，连续起动会过热。经验是冷态连续起动不超过 2 次，再次起动需间隔冷却（约 30 分钟以上）。频繁起动的工况（每小时多次）应改用软启动柜或变频柜，晶闸管没有这个问题。
315 kW 以上怎么办？
大功率重载建议直接评估软启动柜（晶闸管限流斜坡）或中压方案；自耦方案在 315 kW 以上变压器体积与成本都不划算。把电机参数和工况发来，我们出对比方案。
切换瞬间会断电吗？
开式转换会瞬时断电（几十毫秒）再投全压，绝大多数设备无感；闭式转换用第三只接触器搭桥，切换不断电、电流冲击更小，联锁敏感的联锁工况选它。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
重载起动核算，免费做
把电机铭牌与负载类型（球磨 / 破碎 / 风机）发来，免费核算起动转矩并出抽头方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
