排污泵控制柜
- 泵组逻辑：一用一备交替运行、两用一备按液位分档投入，超高液位强制双泵齐启
- 液位检测：浮球开关（经济可靠）、超声波 / 投入式液位计（连续测量），可按场合选配
- 保护：干转（低液位）保护、过载、缺相、短路、过热、反转保护，含报警输出
- 环境适应：柜体防潮喷涂处理、格兰头向下密封、可选防凝露加热器与 IP65 户外柜型
- 信号接口：运行、故障、超高液位报警无源接点输出，可接值班室或远程监控
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 壁挂式排污泵控制箱（小功率）/ 落地式排污泵控制柜（多泵） |
|---|---|
| 标准尺寸（宽×深×高） | 壁挂 500×400×250 / 600×500×300 mm；落地 800×600×1800 mm |
| 柜体结构 | 1.5–2.0 mm 冷轧碳钢折弯焊接，静电粉末喷涂；可选不锈钢柜体 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配 / IP55 / IP65 可选（集水坑上方或户外必须升级 IP65） |
| 防潮措施 | 格兰头向下密封、柜内可选防凝露加热器与温控器、控制板做三防处理 |
| 安装方式 | 壁挂或落地安装，安装在不易被水淹的高处，柜前留检修空间 |
| 进出线 | 底部电缆进线带格兰板，密封圈压紧防潮气进入 |
| 适配功率 | 潜污泵常用 0.75–75 kW（直接起动或星三角），更大功率可选软启动 / 变频 |
|---|---|
| 泵组配置 | 一用一备、两用一备、三泵轮换（按集水坑容积与来水量定） |
| 液位检测 | 浮球开关（多档：停泵 / 启泵 / 双泵齐启 / 超高报警）；超声波或投入式液位计可选 |
| 控制逻辑 | 按液位分档加泵、逐台减泵；双泵交替运行按累计时间或起动次数轮换 |
| 超高液位 | 达到超高液位强制双泵齐启并输出报警信号，防止溢流淹泵房 |
| 干转保护 | 低液位停泵 + 延时确认；可加电流型空载检测双重保护 |
| 保护功能 | 过载、缺相、短路、过热、堵转、反转（相序）保护 |
| 信号接口 | 运行 / 故障 / 超高液位报警无源接点输出，可选通讯接入远程监控 |
| 一用一备浮球控制 | 两泵交替运行，浮球分三档控制（停泵、启泵、齐启），最常用方案 |
|---|---|
| 两用一备 | 三泵按液位逐台投入，水位下降逐台退出，两用一备轮换 |
| 超声波液位控制 | 连续测量液位，按设定值精确控制加泵与减泵点，避免浮球卡阻 |
| 带反转保护方案 | 潜污泵换相后反转会大幅降低出水量并损坏叶轮，加相序保护继电器 |
| 双电源切换方案 | 重要泵房配 ATS 自动切换，主电源失电备电源投入 |
| 远程监控方案 | 液位、运行状态与故障经通讯上传，值班室实时查看集水坑情况 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 5226.1（机械电气安全） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 逻辑验证 | 出厂前模拟液位信号逐档动作：启泵、轮换、齐启、超高报警、干转停泵 |
| 出厂试验（逐台） | 回路检查、绝缘与耐压、保护动作、模拟液位起停、带载试运行 |
| 随货文件 | 电气原理图、端子接线表、液位设定值表、BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
不让一台泵泡到底
两泵按累计运行时间交替。潜污泵长期闲置与长期连续运行都容易出问题，交替是最便宜的延寿手段。
超高液位双泵一起上
液位到超高值时强制两台泵同时运行并输出报警 —— 这一档是为了防止溢流淹泵房，逻辑上不做任何“延时等待”。
抽空立即断电
低液位信号先停泵再延时确认，避免浮球抖动误停，同时确保机封不会在无水状态下干磨。
控制板做防潮处理
污水间湿度长期在 90% 以上，柜内元件与控制板做三防处理，格兰头向下压紧密封，潮气就进不来。
装在水淹不到的高度
柜体安装位置要高于可能淹没的最高水位。这条是安装要求写进图纸，装低了柜子再防潮也没用。
液位信号双保险
重要泵房建议浮球 + 超声波双路液位信号，一路卡阻还有另一路能启泵，同时输出两路不一致的报警提示检修。
实拍与柜体结构

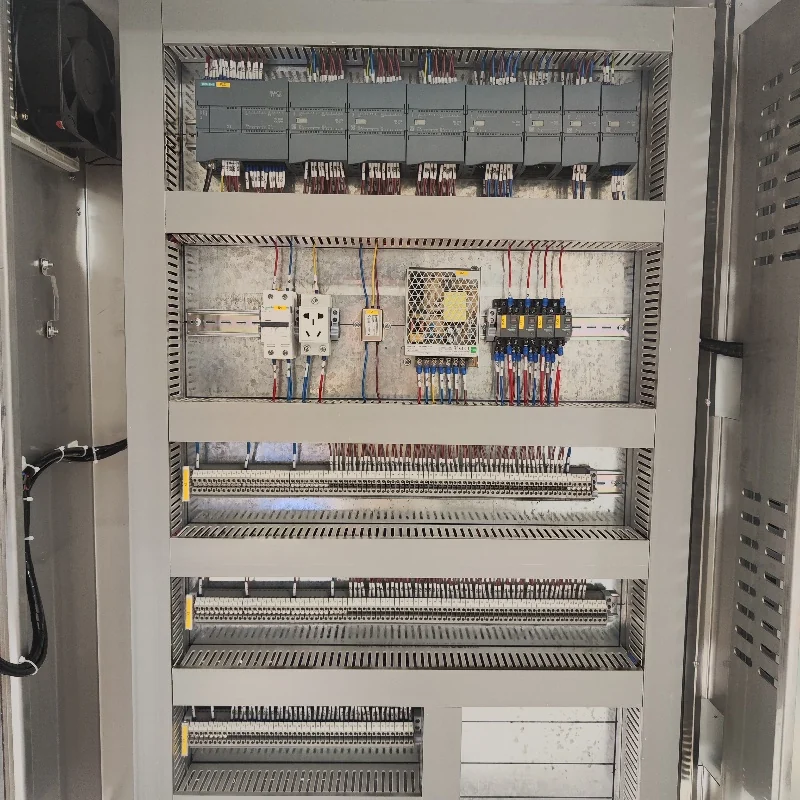

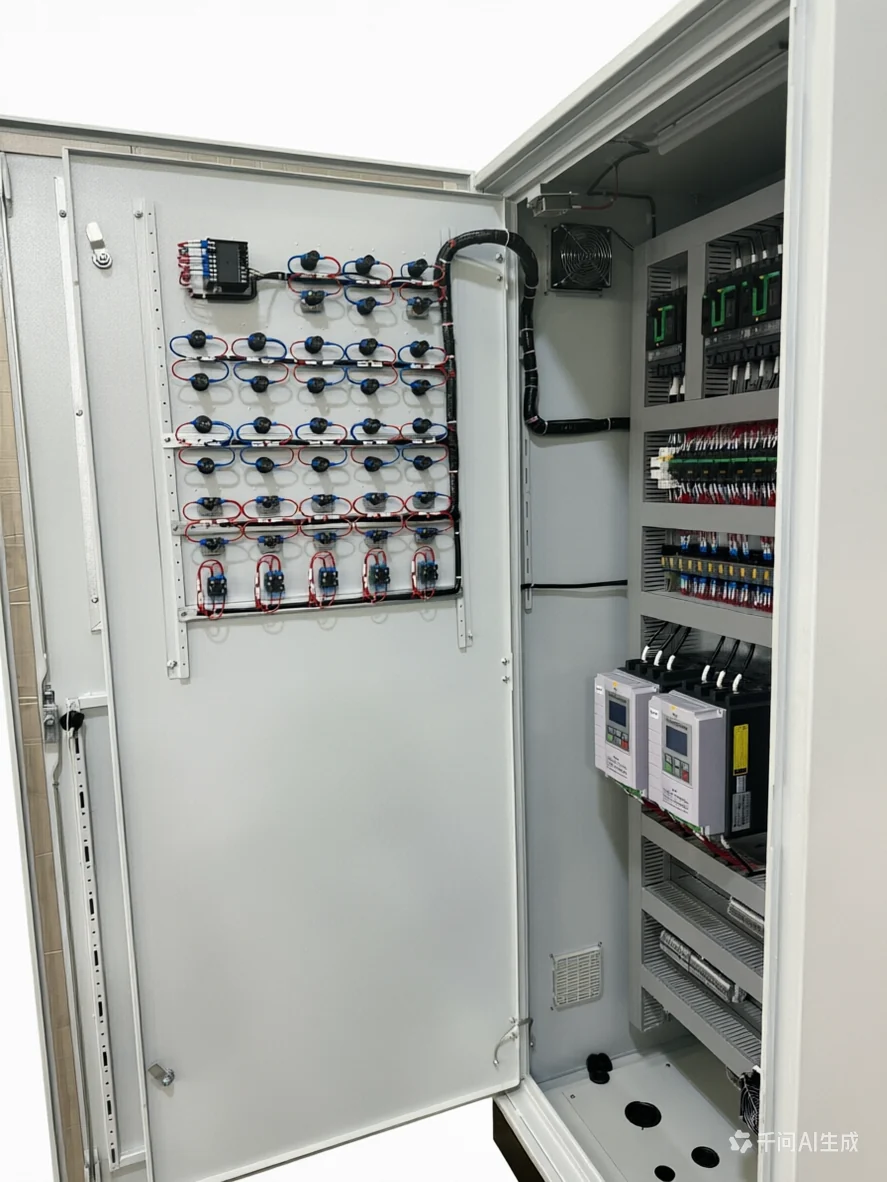

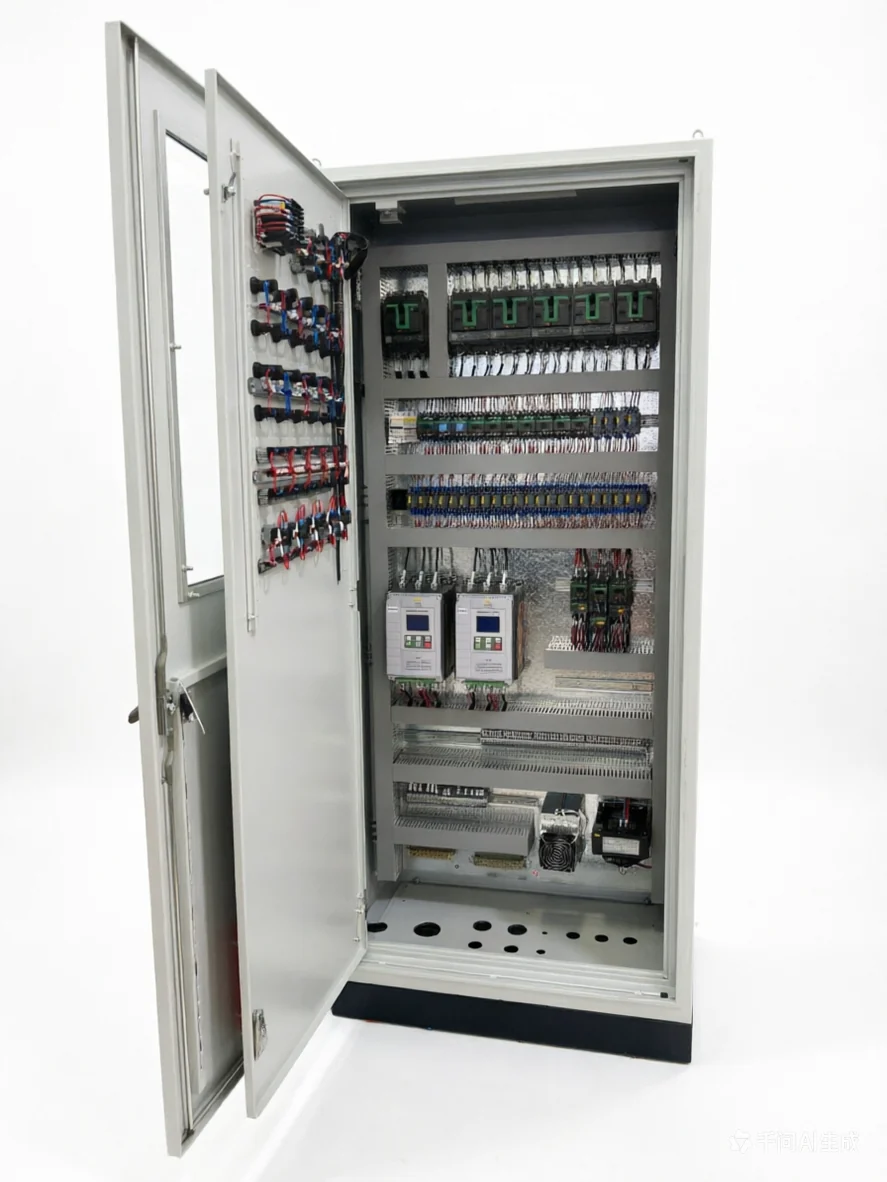

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。

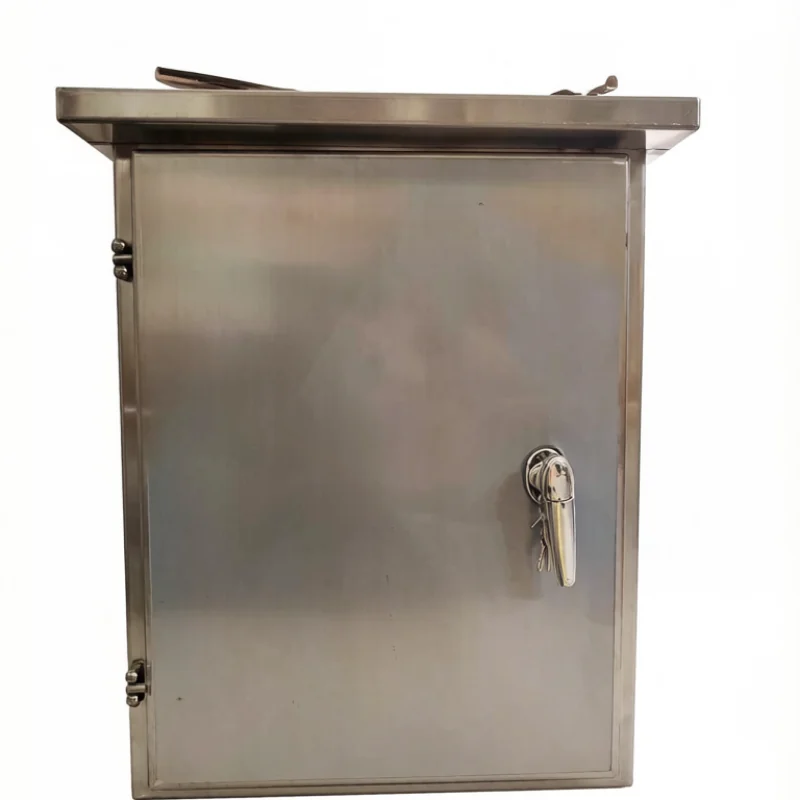

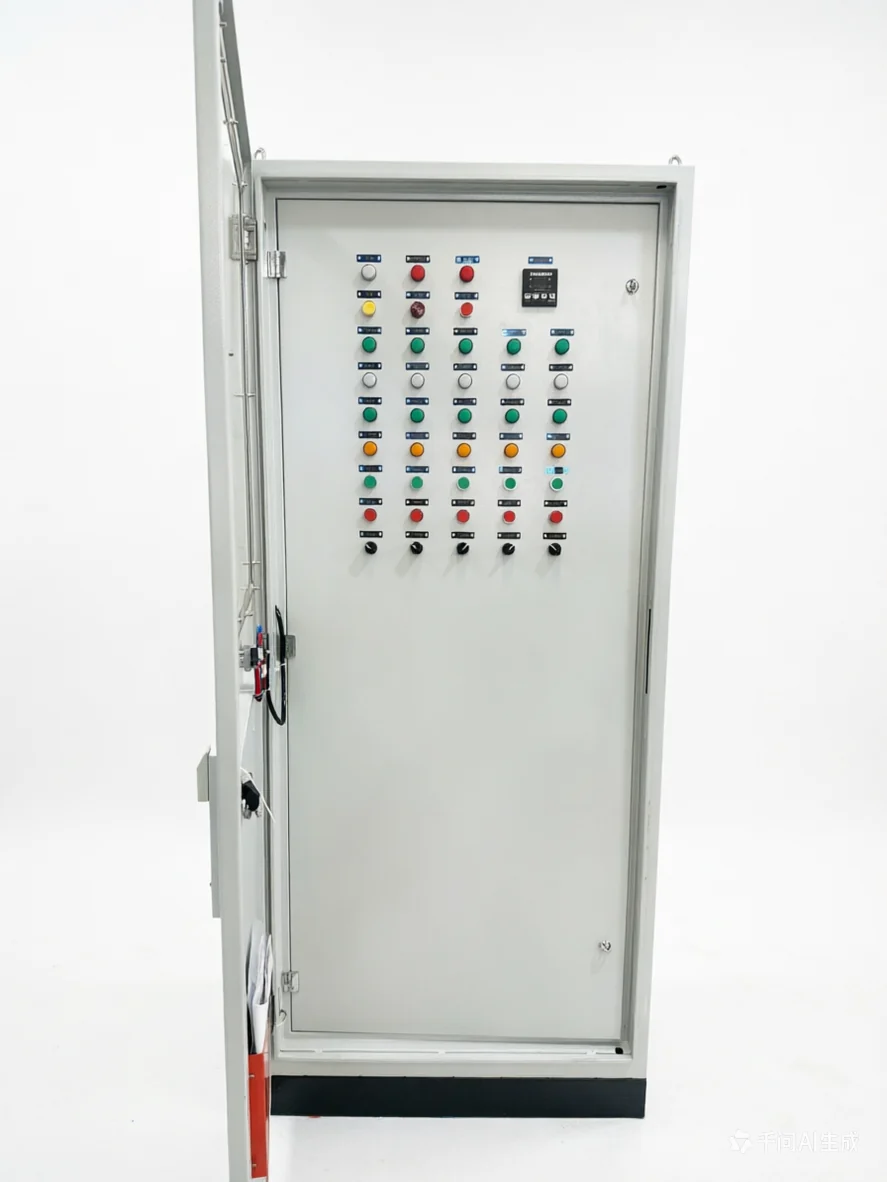

图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
