终端配电箱
- 回路：照明 / 插座 / 空调 / 厨卫分路，1P+N 模数化微断
- 漏电：潮湿与插座回路 30 mA 漏电模块，人身安全底线
- 总开关：隔离开关或 2P 微断 ≤63 A，带隔离指示
- 箱体：暗装（预埋框 + 装饰面框）/ 明装，净深按回路数
- 标签：回路标签与系统图随货，验房不用猜
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱体型式 | 暗装（预埋框 + 面框）/ 明装 |
|---|---|
| 标准尺寸（宽×高×深） | 按回路位数 8–45 位：260×360×90 至 500×700×120 mm |
| 箱体结构 | 1.0–1.2 mm 冷轧板预埋框 + 面框，静电粉末喷涂 |
| 防护等级 | IP30（户内嵌入 / 明装） |
| 门与装饰 | 平开透明门或无门，面框与装修面平齐 |
| 进出线 | 顶底敲落孔，暗装预埋按图 |
| 额定电压 | AC 220/380V，50 Hz |
|---|---|
| 总开关 | 2P / 3P 隔离开关或微断 ≤63 A |
| 出线回路 | 1P+N 微断 6–45 位，C / D 特性按负载 |
| 漏电模块 | 插座 / 厨卫 / 浴室回路 30 mA；总漏电 100/300 mA 可选 |
| 浪涌保护 | SPD 一级 / 二级模块位预留（楼宇与独立建筑） |
| 零排地排 | 独立零排 N 与地排 PE，截面按回路 |
| 元件品牌 | 正泰 / 施耐德 / ABB / 西门子，支持自采寄厂 |
| 住宅户型型 | 照明 / 插座 / 空调 / 厨卫 / 浴霸分路，30 mA 漏电到位 |
|---|---|
| 公寓出租型 | 分户计量前置（配计量箱）+ 户内终端分路 |
| 商用店面型 | 照明多路 + 插座 + 空调专线 + 门头招牌回路 |
| 办公室型 | 工位插座回路与照明分区分路，UPS 位预留 |
| 改造换箱型 | 老箱换新按原回路 1:1，标签沿用现场习惯 |
| 成套标准 | GB/T 7251.1 与 GB/T 7251.3（配电板特殊要求） |
|---|---|
| 出厂试验（逐台） | 绝缘电阻、耐压、逐回路通断与漏电动作 |
| 温升 | 端子连接处 ≤70 K |
| 标签核对 | 回路标签与系统图逐台对照 |
| 随货文件 | 系统图、回路标签、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
用途即回路
照明、插座、空调、厨卫各走各路：一路故障影响面最小，跳闸时知道去找谁。回路划分按用途不按房间数，这是终端箱的基本功。
相零一起断
出线用 1P+N 双断微断：检修时相线零线同断，摸错线也不带电——比单断 1P 贵不了几块钱，安全差一个量级。
潮湿回路 30 mA
插座、厨卫、浴室回路一律 30 mA 漏电，人身安全不谈性价比；总漏电做防火（300 mA），两级配合各管各的。
不飞线
汇流用梳状母排压接，箱内无线结；后期加回路拔一格插上即可，不动旧线。
验房不猜
回路标签 + 门内塑封系统图随货，验房时对图念名，谁都能看懂每个闸管哪路。
暗装不返工
暗装箱净深按线径与弯曲半径留足，预埋框水平校准——土建阶段多花十分钟，装修面不再砸墙。
实拍与柜体结构

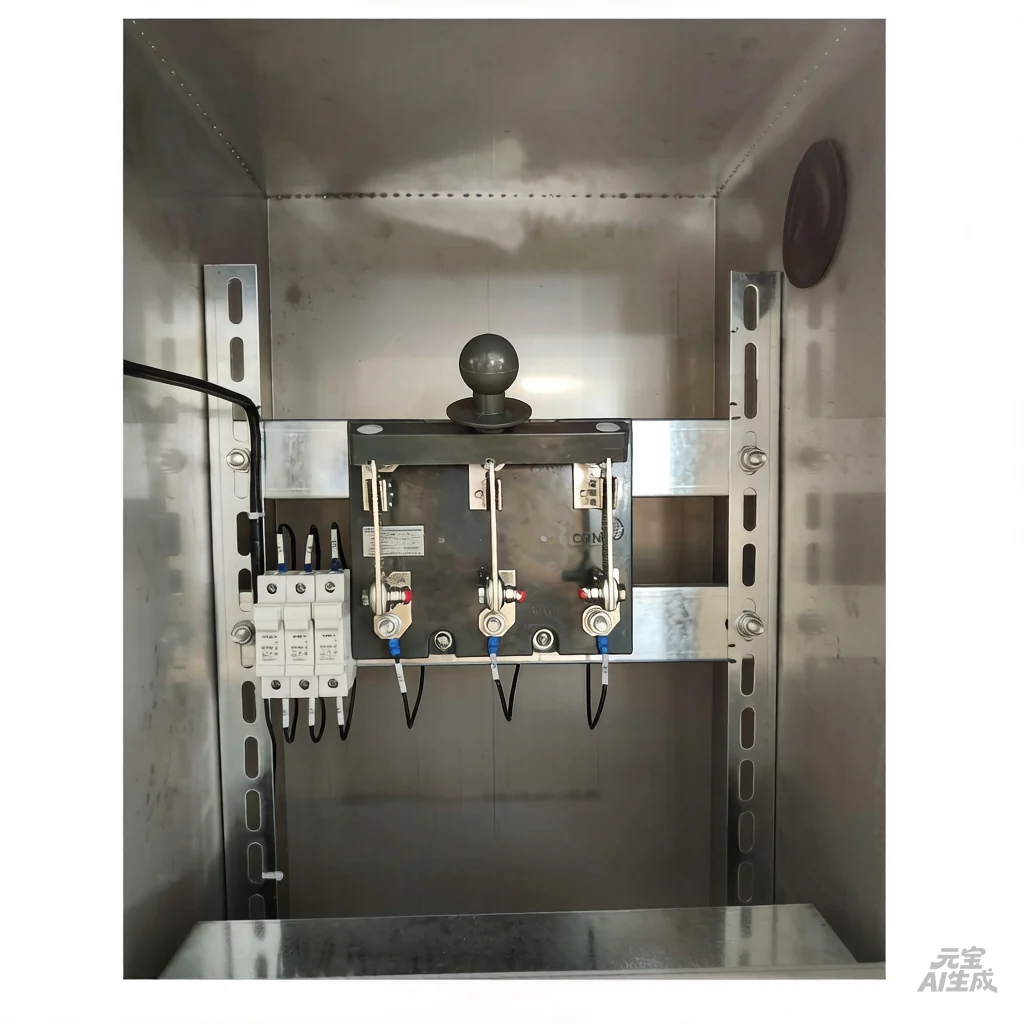

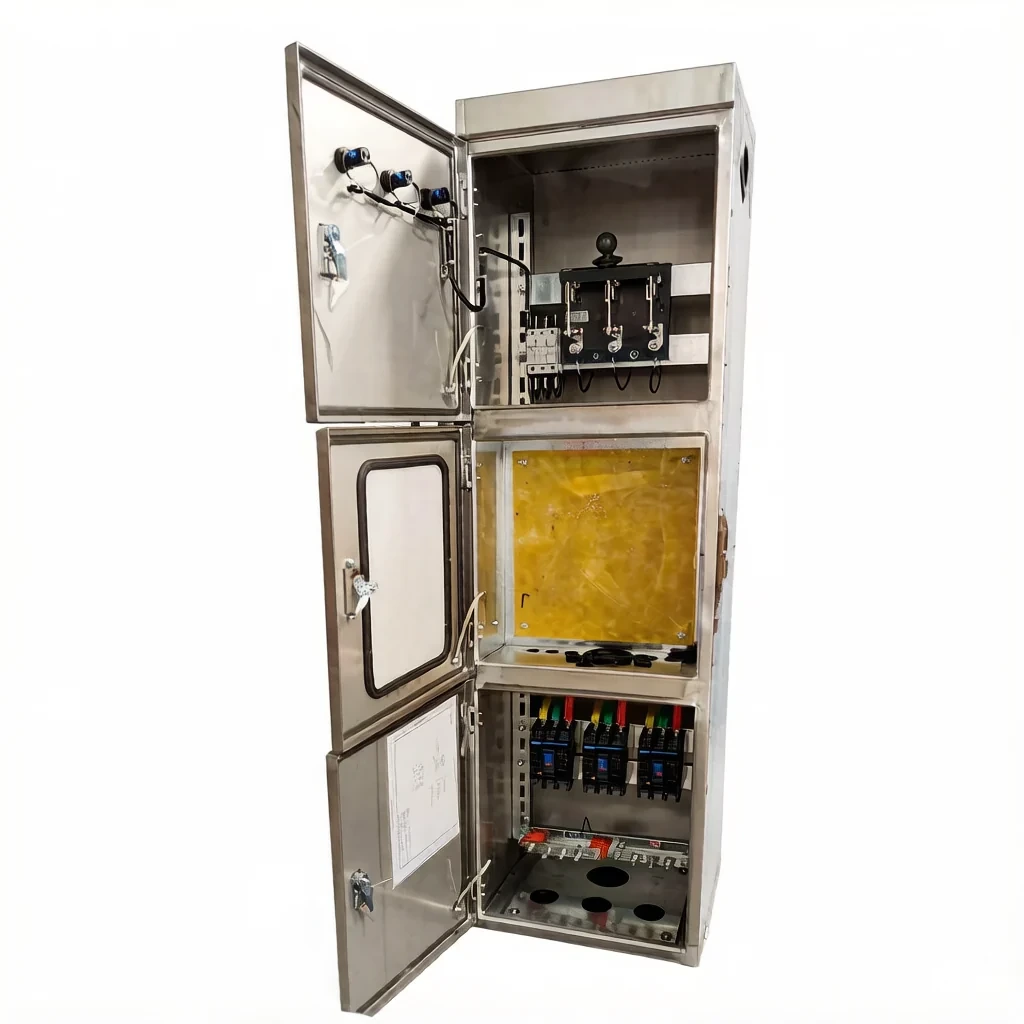

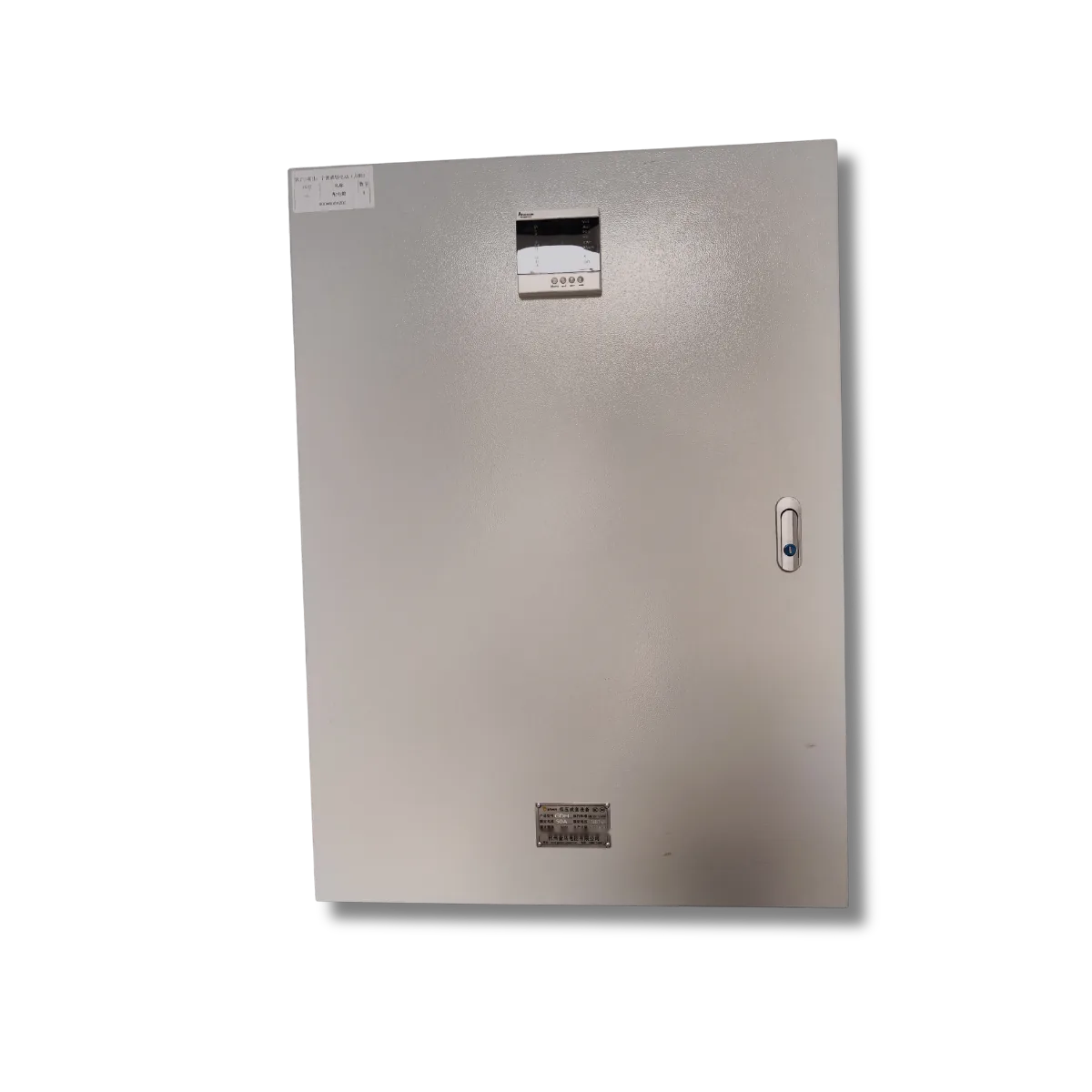

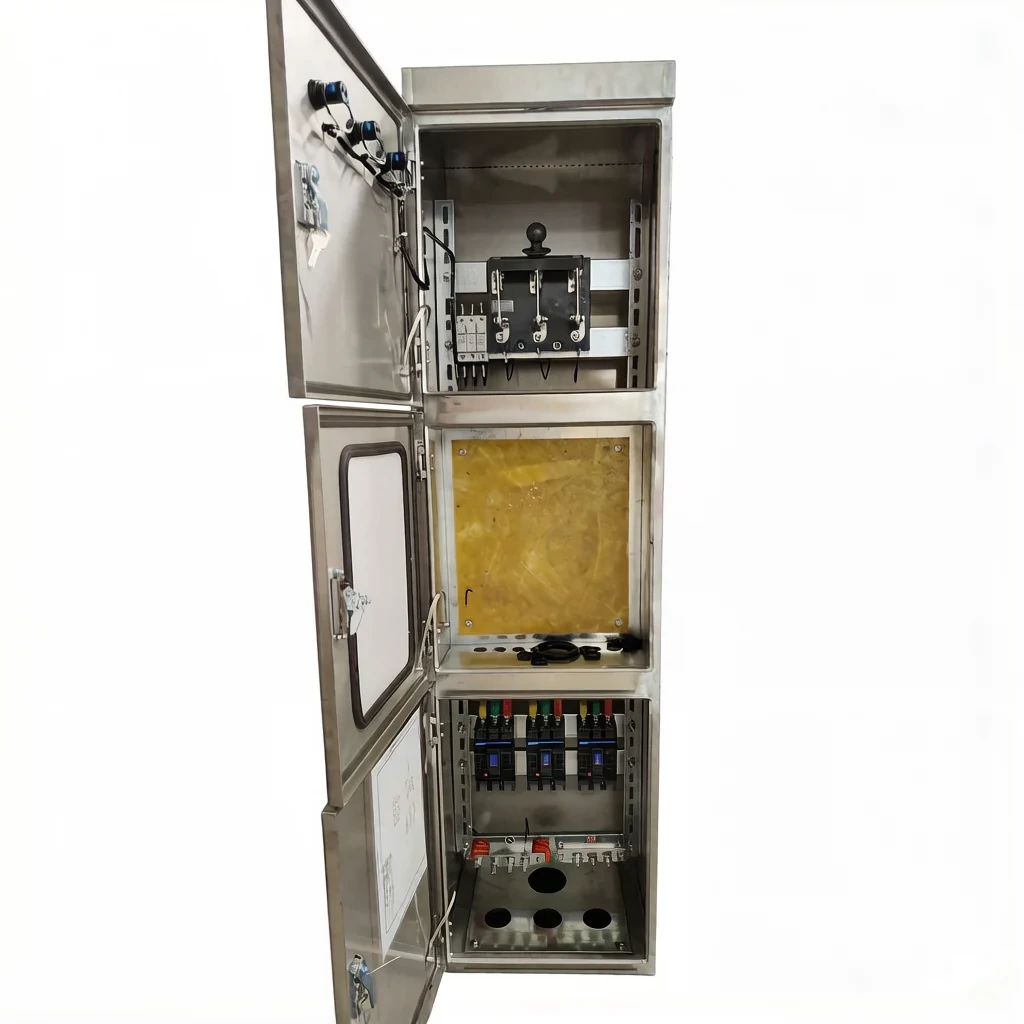

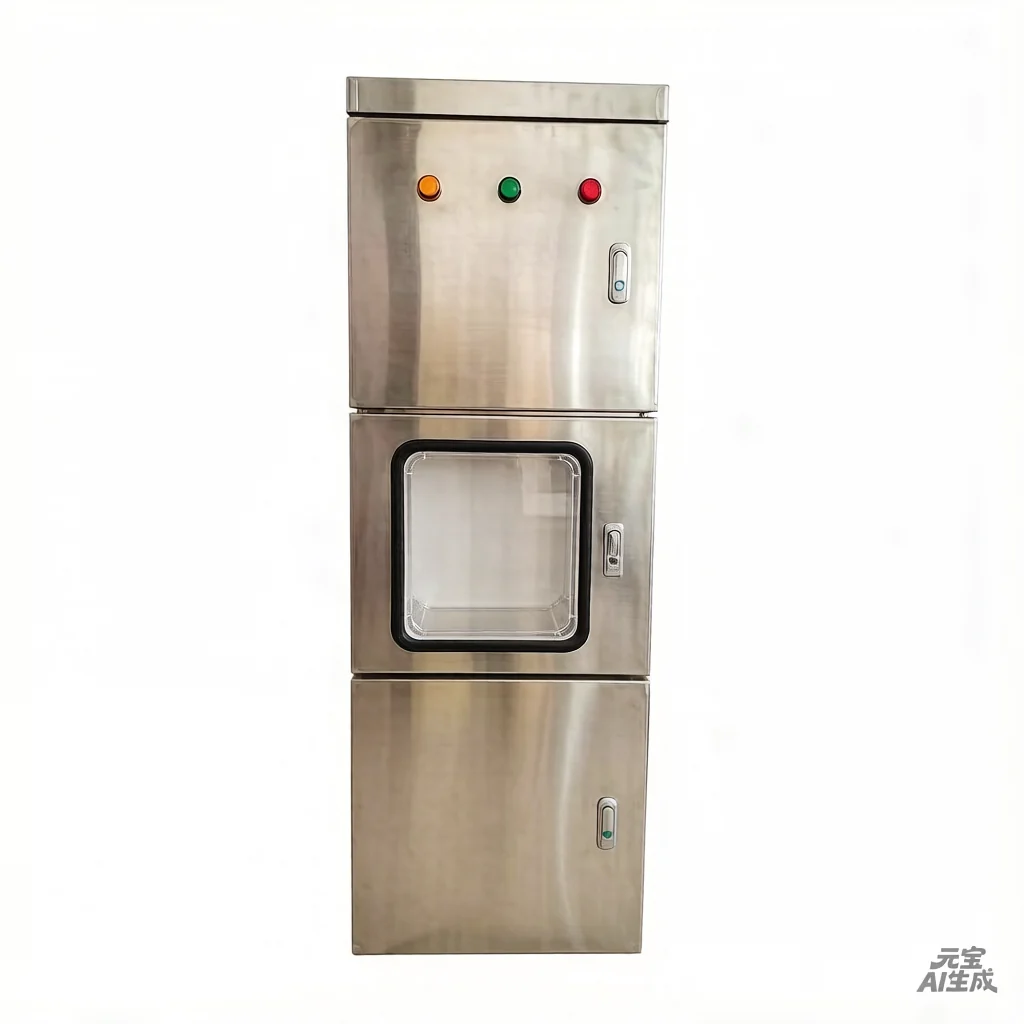

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
住宅新房与全屋改造
按户型出回路方案，一步到位。
公寓与出租房
分户终端 + 计量配套，管理清晰。
商用店面与餐饮
照明插座空调分路，厨房专线。
办公室工位
工位插座与照明分区，UPS 位预留。
独立建筑与别墅
多箱分层 + SPD 浪涌防护。
老房换箱
按原回路 1:1 换新，标签沿用习惯。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
回路数怎么定？
按用途不按房间：照明 2–3 路、普通插座 2–3 路、空调每台 1 路、厨房 1–2 路、卫浴 1 路，加上备用 20%。三房常见 18–24 位。把户型图发来，我们免费出回路表。
1P 和 1P+N 怎么选？
1P 只断相线，1P+N 相零同断。检修时零线可能从别的回路串电，1P+N 断得干净。这差价几块钱一位，我们默认 1P+N，不为省小钱留隐患。
漏电保护装总还是装分？
人身保护靠分路 30 mA（插座 / 厨卫 / 浴室），防火靠总漏电 100/300 mA，两级配合。只装总漏电省钱，但一路漏电全屋停电；预算紧至少保证潮湿场所分路漏电。
暗装箱什么时候进场？
预埋框在土建抹灰前进场（开孔尺寸图随货），面框与门在装修后期装——两段式交付。改水电前把系统图定稿，避免现场改回路。
能配 SPD 吗？
能：独立建筑与供电末端建议配二级 SPD 模块（插拔式，劣化可换）；楼宇内有上级配电房防护的可简化。多雷区把 SPD 列为标配。
和老箱相比换新要注意什么？
三件事：回路 1:1 对应（沿用原编号）、进线规格核对（老线径是否匹配新断路器）、接地确认（老房没地线的先解决地线或配漏电替代保护）。照片发来免费评估。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
户型图发来，回路表免费出
户型图或回路需求发来，免费出回路划分与箱体方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
