直接启动柜
- 配置：断路器（短路保护）+ 接触器（AC-3）+ 热继电器（过载断相）
- 适用：0.75–15 kW 三相异步电机，电网与变压器容量满足 6–8 倍起动电流
- 多回路型：单柜集成 2–12 路电机控制，各路独立保护与指示
- 控制：手动按钮 / 自动信号 / 远程干接点三种方式按需组合
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 壁挂式（≤4 路）/ 落地式（多回路），单门或双门 |
|---|---|
| 标准尺寸（宽×深×高） | 500×300×600（壁挂）/ 800×600×1600（落地）mm，可非标 |
| 柜体结构 | 1.5–2.0 mm 冷轧碳钢折弯焊接，静电粉末喷涂 |
| 防护等级 | IP54 标配 / IP65 可选 |
| 操作面板 | 每路起动 / 停止按钮 + 运行 / 故障指示灯 |
| 进出线 | 底部电缆进线，多回路型配上出线母排可选 |
| 额定工作电压 | AC 380V / 400V，50 Hz；控制回路 AC 220V 或 DC 24V |
|---|---|
| 单路功率 | 0.75–15 kW，全压直接起动 |
| 保护配置 | 断路器（磁脱扣短路）+ 热继电器（1.05–1.2 In 过载断相） |
| 升级选项 | 电子电机保护器替代热继，增加欠载 / 堵转 / 三相不平衡 |
| 控制方式 | 手动按钮 / 液位或压力自动 / 远程干接点，可组合 |
| 指示与测量 | 每路运行 / 故障指示；电流表按路或选配 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 单路标准型 | 一台电机一面小柜，最简单可靠 |
|---|---|
| 多回路集中型 | 2–12 路集中控制，各路独立保护，风机 / 小泵群常用 |
| 液位自动型 | 接液位开关自动起停，排污 / 供水简易自动化 |
| 远程受控型 | 由 PLC 或 DCS 干接点起停，本地保留检修手操 |
| 升级路线 | 后续要调速可整柜换变频；要软起可换软启柜，接口预留 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 出厂试验（逐台） | 绝缘电阻、工频耐压、逐路通电动作试验 |
| 温升 | 接触器与端子连接处 ≤70 K |
| 随货文件 | 原理图、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
一路一个保护闭环
每路断路器 + 接触器 + 热继自成一组，垂直母线取电，检修任一路不停其它路。
整定随铭牌写入文件
热继整定按电机铭牌电流写入出厂文件，防止现场随手拧。
通电动作逐台过
每路做通电起停与保护模拟（按试验按钮）双重确认，多回路也不抽检。
动力与控制分开
主回路与控制线分线槽，降低干扰；线号管与原理图回路号一一对应。
端子与安装轨
端子排与导轨各留 20% 余量，后续加一路不用换柜。
指示灯随真实状态
运行 / 故障指示取自接触器辅助触点与保护继电器，不用假指示。
实拍与柜体结构

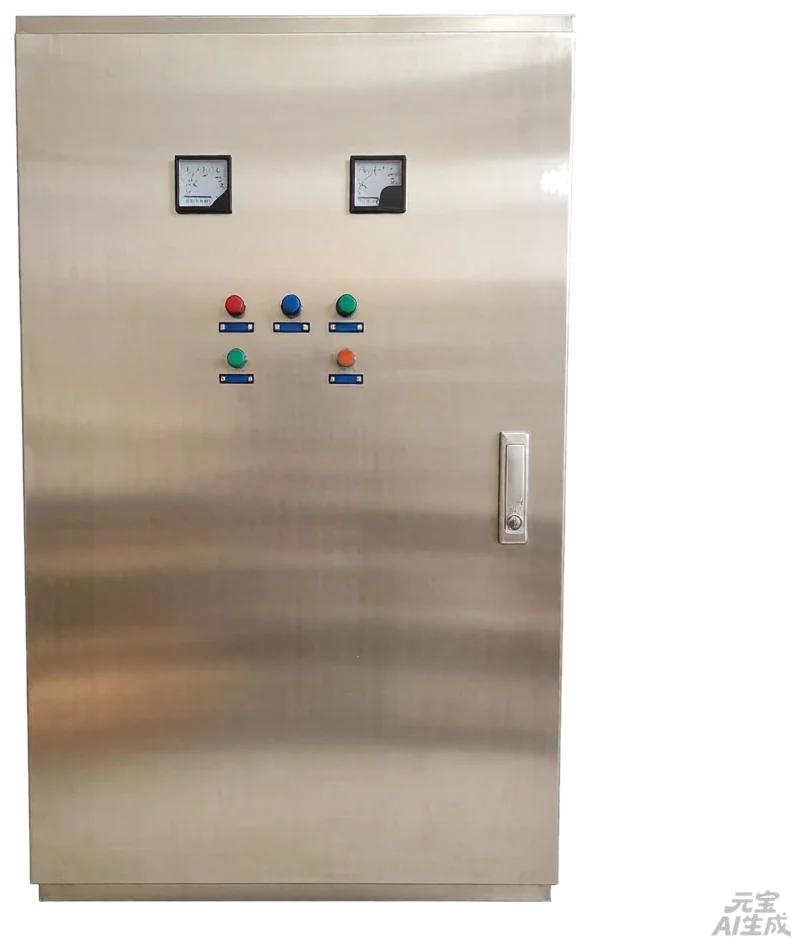

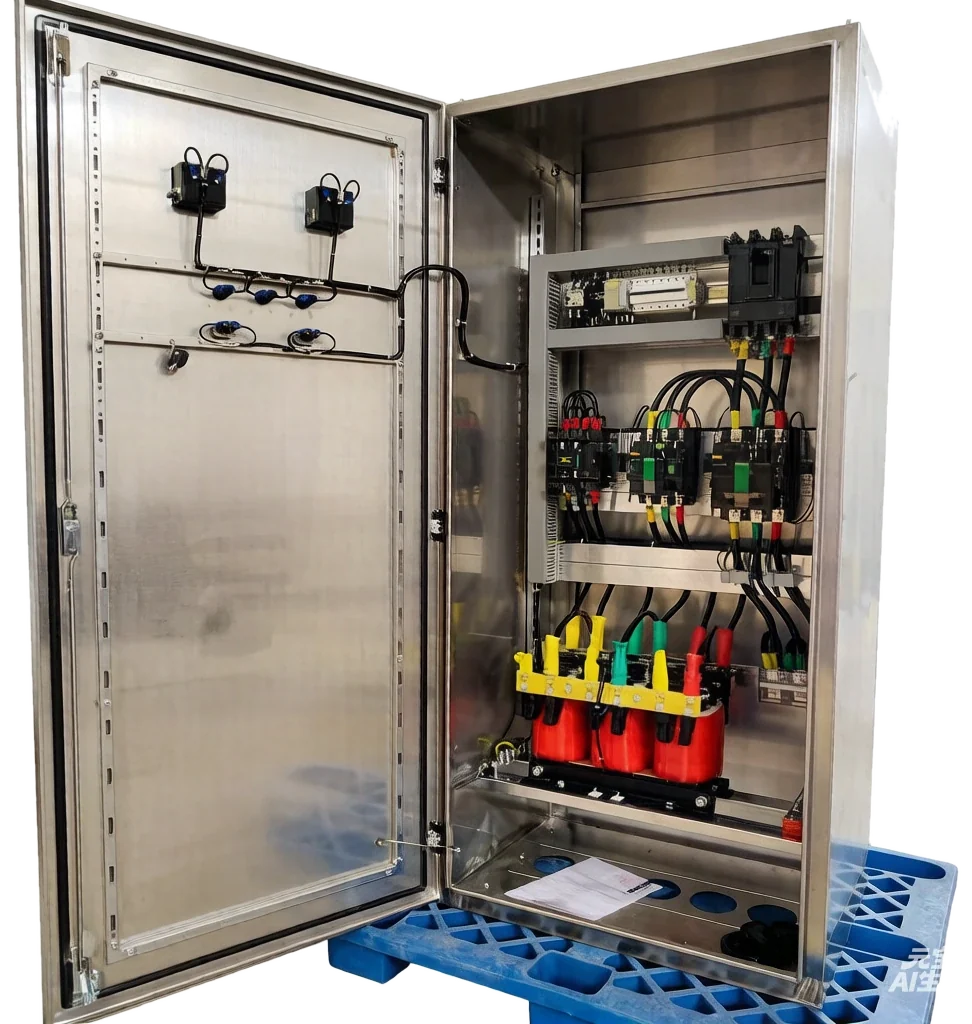

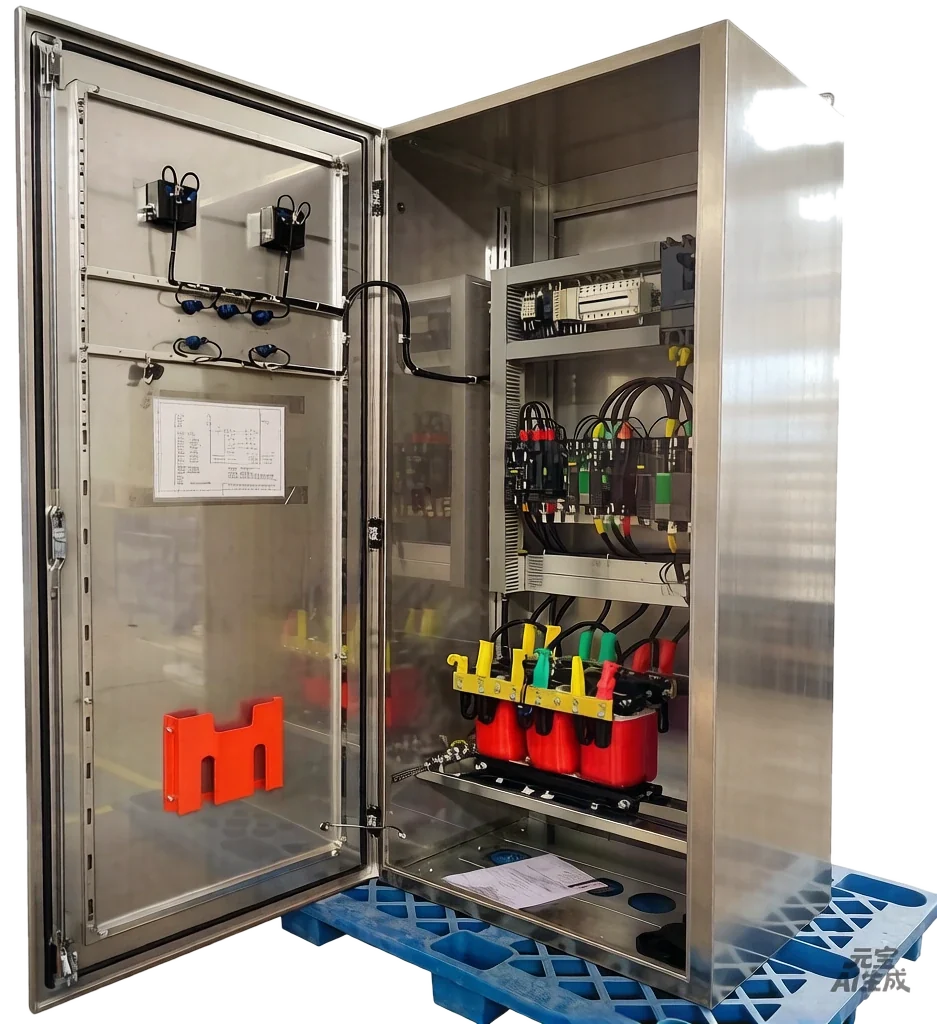

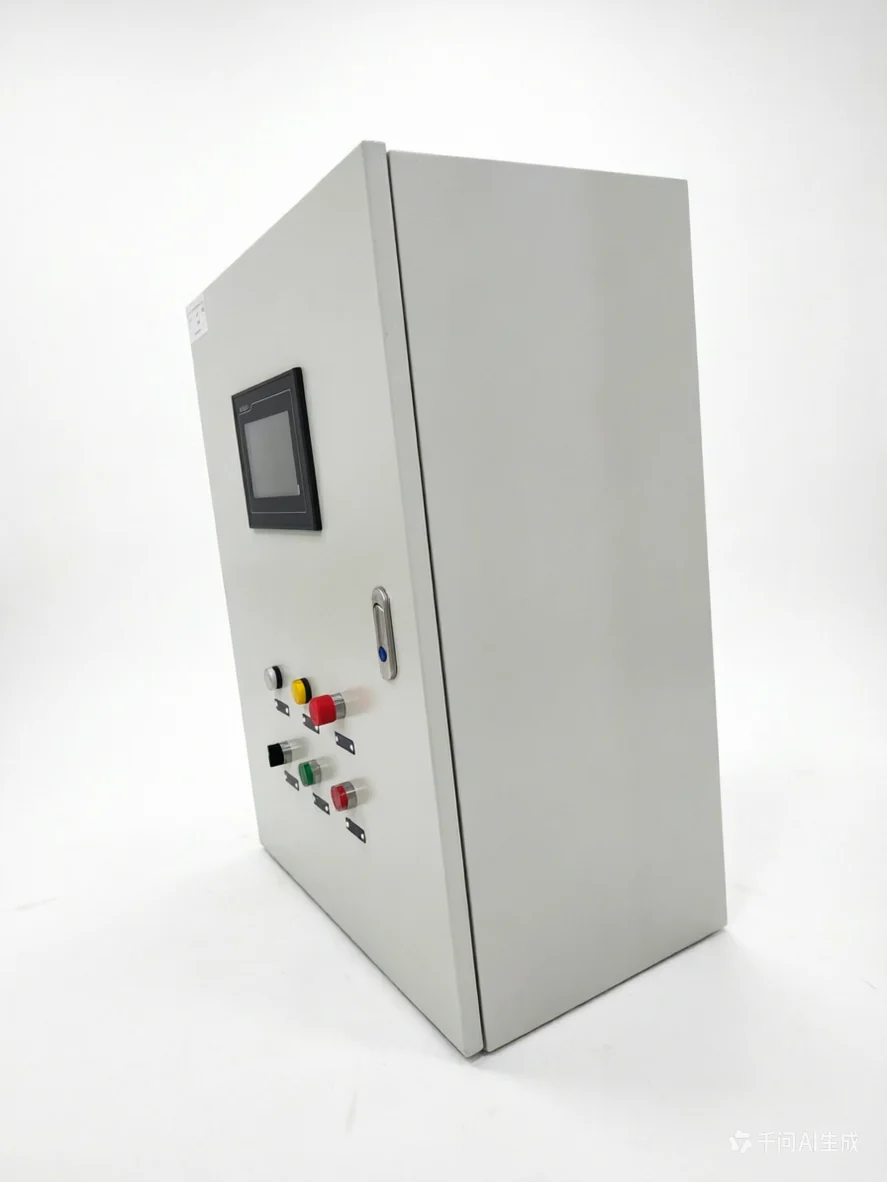

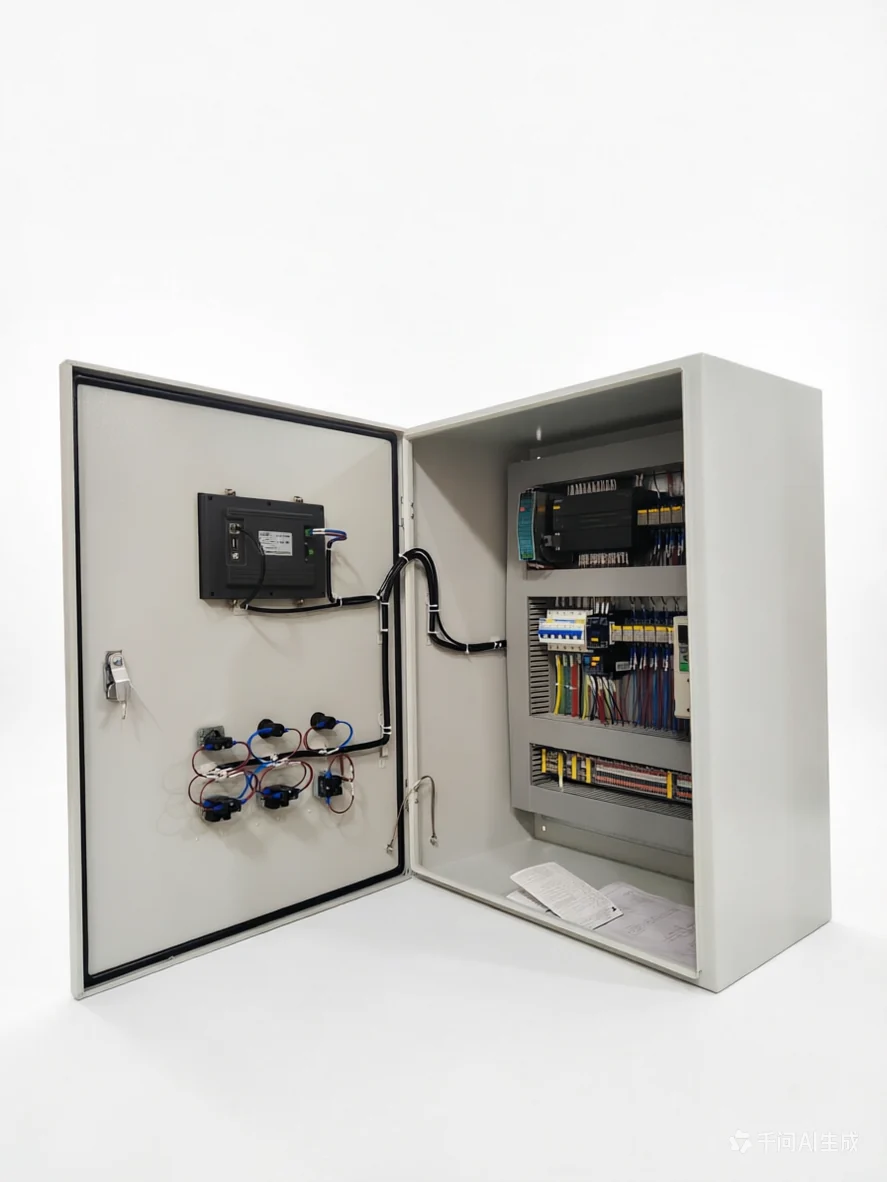

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
车间小风机与排风扇
全压起动冲击小，直接启动最省。
小功率水泵与加药泵
配液位或压力开关即成简易自动化。
皮带输送小电机
空载起动，单路或多路集中控制。
搅拌与加料设备
空载起动工况；重载粘稠介质改软启。
空压机小机型
卸载起动可用；大机型按厂家要求选星三角或软启。
暖通风盘与泵群
十几路集中一面柜，楼宇机房布置紧凑。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
多大的电机可以直接起动？
经验值：电机容量不超过供电变压器容量的 1/10（频繁起动时 1/15），或起动时母线压降不超过 15%。380V 常规车间 15 kW 以下基本都能直接起动。把变压器容量和已有负载发来，我们帮你核。
直接起动 6–8 倍电流，电网受得了吗？
小电机起动时间短（1–3 秒），压降与变压器温升影响有限。真正受影响的是同母线的敏感设备（接触器欠压跳、灯闪），这类工况建议星三角或软启。
热继电器和电机保护器怎么选？
热继电器便宜可靠，覆盖过载与断相；电子电机保护器多欠载（防空转）、堵转、三相不平衡与温度输入，泵类防空转很有用。差价不大时建议直接上保护器。
一柜能带几台电机？
按回路电流与散热核算，常规 2–12 路；超过 12 路或总电流大建议分柜或改 MCC 结构。多路柜每路独立保护，互不影响。
手动和自动有什么区别？
手动 = 按钮就地起停；自动 = 接液位 / 压力 / 温控信号自动运行；远程 = 由上位系统干接点控制。三种可组合，检修时切手动禁止自动，安全。
以后想改成变频怎么办？
柜内端子与安装轨预留了 20% 余量；改造时加变频器或整柜更换均可，电机与电缆不动。订购时说明升级意向，我们把接口预留做进图纸。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
小电机群控，一面柜收编
把电机清单（功率 / 数量 / 控制要求）发来，免费出多回路方案与报价 · 24 小时内回复。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
