一、控制柜接线图比配电箱接线图多什么? 多 3 块：PLC / 通信 / 互锁
控制柜图纸比配电箱图纸多 3 块内容:
- PLC I/O 分配表:哪些输入点(按钮 / 传感器)进 PLC,哪些输出点(接触器 / 信号灯)从 PLC 出
- 通信拓扑图:PLC ↔ HMI / 变频器 / 上位机的通信方式(以太网 / Profinet / Modbus)
- 互锁回路:多电机之间的安全互锁(防止同时启动 / 顺序控制)
这 3 块让控制柜图纸的信息密度比配电箱高 2–3 倍，看图顺序错了很容易晕。
二、控制柜图纸的 4 大块结构 4 大块 + 1 张封面
一份完整的控制柜图纸，按 GB/T 6988.1-2008 应该包括：
| 序号 | 图纸块 | 读者 | 用图阶段 |
|---|---|---|---|
| 1 | 封面图 + 主回路单线图 | 采购 / 甲方 | 报价 / 评审 |
| 2 | PLC I/O 分配表 | 电气工程师 | 程序设计 / 调试 |
| 3 | 二次接线图(控制 / 信号) | 接线工 / 调试员 | 生产 / 现场 |
| 4 | 端子排图 | 接线工 | 生产 / 现场接电 |
| 5 | 布置图 + 元件清单 (BOM) | 装配工 / 采购 | 生产 / 验收 |
先看主回路单线图(知道柜子给谁供电)→ 再看 PLC I/O 表(知道逻辑关系)→ 再看二次接线图(知道线怎么连)→ 最后看端子排(知道每根线的两端)。这顺序反过来，10 张图也看不明白。
三、看图 5 步法：从电源到负载 工程师标准动作
拿到一张控制柜二次接线图，按 5 步法读：
- 第 1 步：看电源。主电源在哪进(L1/L2/L3 母排)、控制电源在哪(AC220V / DC24V)、变压器 / 开关电源在哪
- 第 2 步：看主回路。从总断路器到接触器到热继电器到电机，这是「强电」部分
- 第 3 步：看 PLC 输入。按钮 / 传感器 / 限位开关 → PLC 输入端子(I0.0、I0.1...),理解「什么信号进 PLC」
- 第 4 步：看 PLC 输出。PLC 输出端子(Q0.0、Q0.1...)→ 中间继电器 → 接触器线圈，理解「PLC 控什么」
- 第 5 步：看互锁。多电机互锁、急停回路、安全门，这是「安全」逻辑，出错会出事故
5 步走完，整张图在脑子里立体了。
四、PLC 接线图怎么读? 输入 / 输出 / 通信 3 类
1. PLC 输入接线
输入点(按钮 / 接近开关 / 光电 / 限位)→ 接到 PLC 的 I 端子。常用 PNP 型(漏型) 传感器，接到 PLC 的 S/S 端接 24V+;NPN 型(源型)接 24V-。
2. PLC 输出接线
输出点(Q 端子)→ 接到继电器线圈或负载(注意 PLC 输出点容量，一般 2A / 点，小负载可直接带，大负载要加中间继电器)。
3. PLC 通信接线
以太网 / Profinet:用 RJ45 网线；Modbus RTU:用屏蔽双绞线接 A+/B-;CPU 与 HMI 通常用网线 / 串口。
五、控制柜互锁回路怎么画? 3 种基本互锁
控制柜互锁是「防止事故」的核心，常见 3 种：
| 互锁类型 | 画法 | 应用 |
|---|---|---|
| 接触器互锁 | KM1 辅助常闭触点串入 KM2 线圈回路 | 电机正反转 / 一用一备 |
| 按钮互锁 | SB1 常闭触点串入 SB2 回路 | 启停 / 启停停 |
| PLC 逻辑互锁 | PLC 程序里 AND / OR 条件 | 复杂顺序 / 远程控制 |
急停按钮(常闭触点)必须接在 PLC 输入端的最前端或直接断接触器线圈回路 —— 不能只接在 PLC 程序里软急停，失电就失效。GB 50054-2011 第 5.4.3 条 强制要求急停回路硬件直接断开主回路。

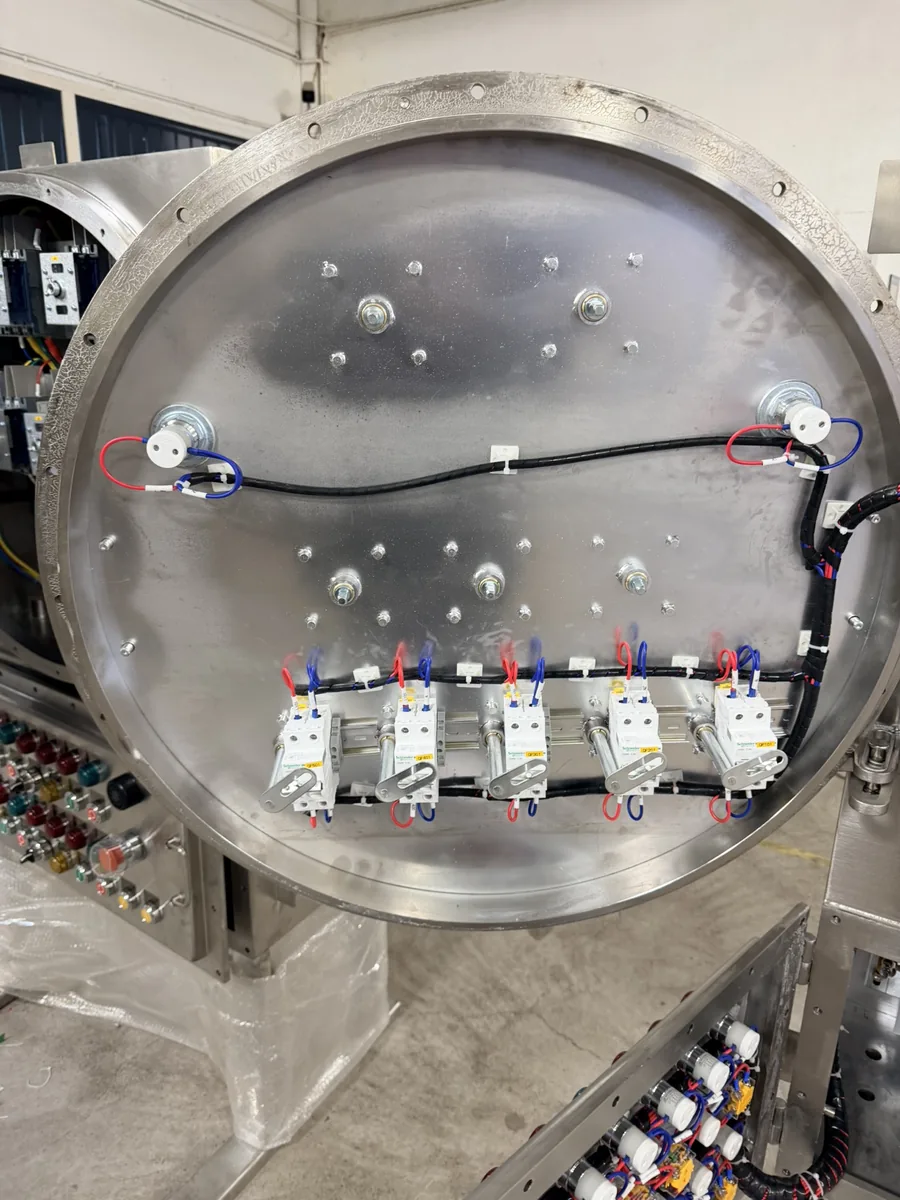

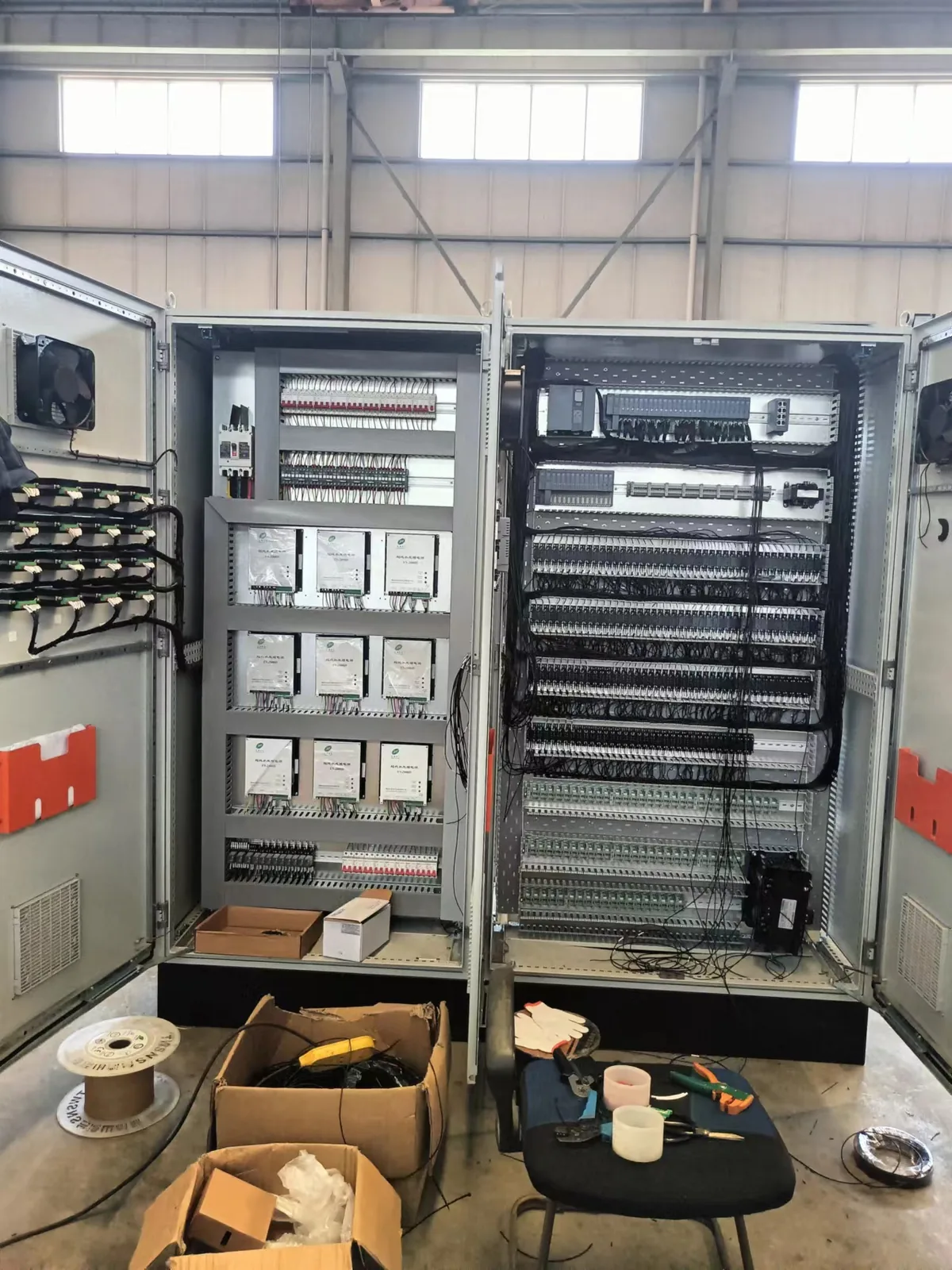

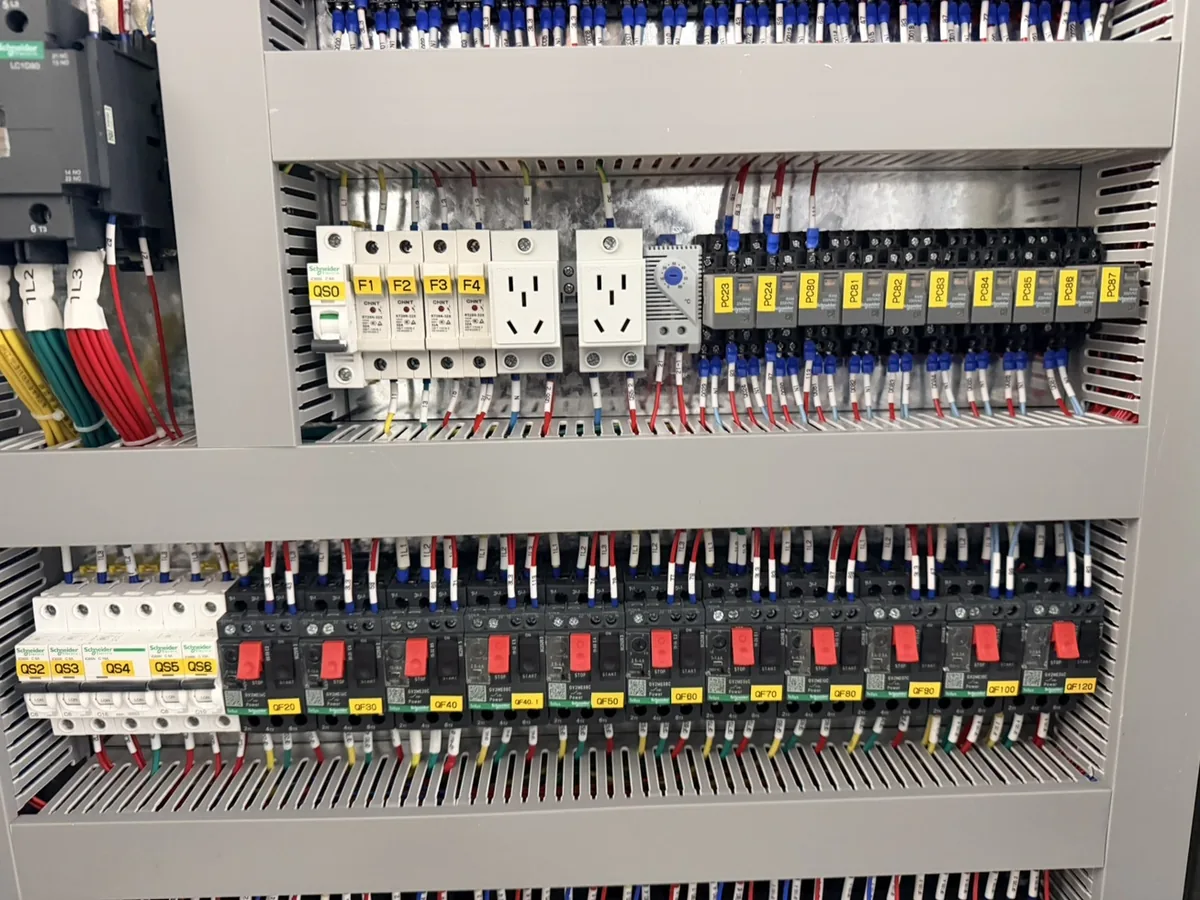

六、工厂实拍：4 张二次接线工艺 (车间实拍)
常见问题 FAQ
控制柜接线图用 AI 画图软件能画吗?
能画，但出图后必须人工核对。AI 软件(例如 EPLAN / AutoCAD Electrical)出图快，但端子号、线号、PLC I/O 容易错；人工至少核对 3 遍：① 主回路短路耐受 ② PLC I/O 一致性 ③ 急停 / 互锁逻辑。金麟出图后 100% 人工 review 才出厂。
控制柜里的线用什么规格?
主回路：铜芯 BV 线，1.5–95 mm²(按电流选);控制回路：0.75–1.5 mm² 多股软线(方便接继电器);信号回路：屏蔽双绞线(模拟量 / 通信)。颜色规范：红 = L 相、蓝 = N、黄绿 = PE、白 = DC+、黑 = DC-。
PLC 接线怎么区分输入和输出?
西门子 S7-200 SMART:输入点 I0.0–I1.5,输出点 Q0.0–Q1.1。三菱 FX5U:输入 X0–X17,输出 Y0–Y17。看 PLC 面板上的 I / Q 标签，或看 I/O 分配表的图框(常用方框 + 文字标识)。
急停按钮怎么接?
急停必须是常闭触点 + 串联进接触器线圈回路(或 PLC 安全输入)。接法：① 急停直接断主接触器线圈(最安全)② 急停进 PLC 安全输入，PLC 程序断所有输出 ③ 双回路：同时进 PLC + 断接触器(双重保护)。金麟默认接法 ③。
控制柜里的信号灯 / 按钮接什么电压?
默认 DC 24V(由柜内 24V 开关电源供电，容量 ≥ 60W);老式设计用 AC 220V。金麟默认 24V,寿命长、安全。如选 220V 信号灯，必须用阻燃线。
