空调机组控制柜
- 联锁：开阀 → 风机软起 → 送风，停机反序，顺序错了柜子不执行
- 温控：送 / 回风温湿度采集，PLC 或专用控制器闭环调节水阀开度
- 防冻：低温防冻开关动作时强制热水阀全开、停风机并报警
- 风机：变频调速按温度偏差自动调节风量，滤网压差报警提醒
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式为主，机房安装；壁挂式用于新风小机组 |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×1800 / 1000×800×2000 mm，可非标 |
| 柜体结构 | 2.0 mm 冷轧碳钢，控制区与变频分区腔，散热风道 |
| 防护等级 | IP54 标配 / IP65 可选（机房粉尘环境） |
| 操作面板 | 温湿度显示、启停与模式选择、故障与滤网报警灯 |
| 环境适应 | 机房冬季低于 0 ℃ 配柜内防潮加热器 |
| 额定工作电压 | AC 380V / 400V 主回路；AC 220V / DC 24V 控制 |
|---|---|
| 控制核心 | PLC（点位多 / 需通讯）或专用温控控制器（点位少） |
| 风机控制 | 变频调速（按温度偏差）或双速 / 工频直起，按机型配 |
| 温湿度采集 | 送 / 回风温湿度变送器 4–20 mA，露点与 CO₂ 可选 |
| 阀门联动 | 水阀调节（0–10V / 4–20mA）、新风阀与排风阀开关量 |
| 防冻保护 | 防冻开关（低温断路）强制热水阀全开、停送风机并报警 |
| 联锁时序 | 开机：开阀 → 延时 → 风机；停机：风机停 → 延时 → 关阀 |
| 通讯接口 | Modbus RTU / TCP 预留，对接楼宇 BA 或上位系统 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 两管制恒温型 | 送风温度闭环调水阀，冬夏共用盘管，厂房办公通用 |
|---|---|
| 四管制恒温恒湿型 | 冷热水阀分调温度、加湿器与再热调湿度，精度 ±1 ℃ / ±5% RH |
| 新风机组型 | 送风温度控制 + 防冻为主，排风联动可选 |
| 洁净空调型 | 恒风量变频稳压（送风管静压闭环），高效过滤段压差报警 |
| 多机组群控 | 一柜多机组，台数轮换与联锁集中管理，对接 BA |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 联锁验证 | 逐台验证开停机联锁时序与防冻强制逻辑 |
| 出厂试验（逐台） | 绝缘电阻、工频耐压、通电模拟温度信号做闭环联调 |
| 温升 | 变频器区独立风道，柜内温升 ≤15 K |
| 随货文件 | 原理图、I/O 点表、联锁时序说明、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
开机先开阀后开风机
开停机联锁在柜内固化：顺序不对不执行，杜绝盘管吹裂与风阀憋压，这逻辑不靠人记。
低温时阀开风停
防冻开关走硬接线安全回路，PLC 通讯断了它也动作：热水阀强制全开、风机停、声光报警，宁可热着不能冻裂盘管。
温度信号逐台注入
出厂用信号发生器模拟温湿度做闭环联调，控制曲线与报警逻辑全走一遍，现场只做传感器标定。
变频器独立风道
变频器单独腔室独立风道，热量不烤控制器；机房高温天柜内温升控在 15 K 内。
模拟量单独屏蔽
温湿度 4–20 mA 信号单独屏蔽双绞、单点接地，与动力线分槽，读数不跳变。
每个点有出处
I/O 点表随货：每个传感 / 执行点对应的端子、量程、报警值写清，BA 对接照表读。

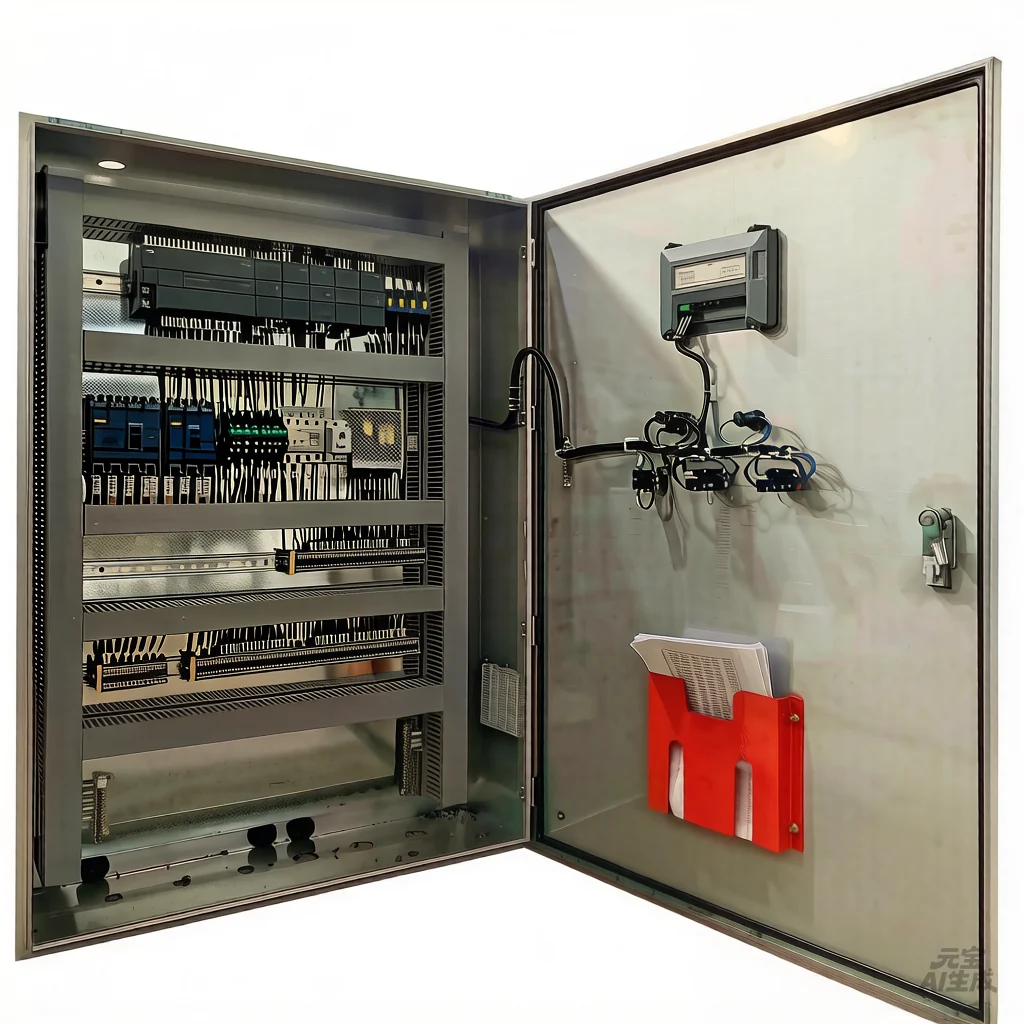

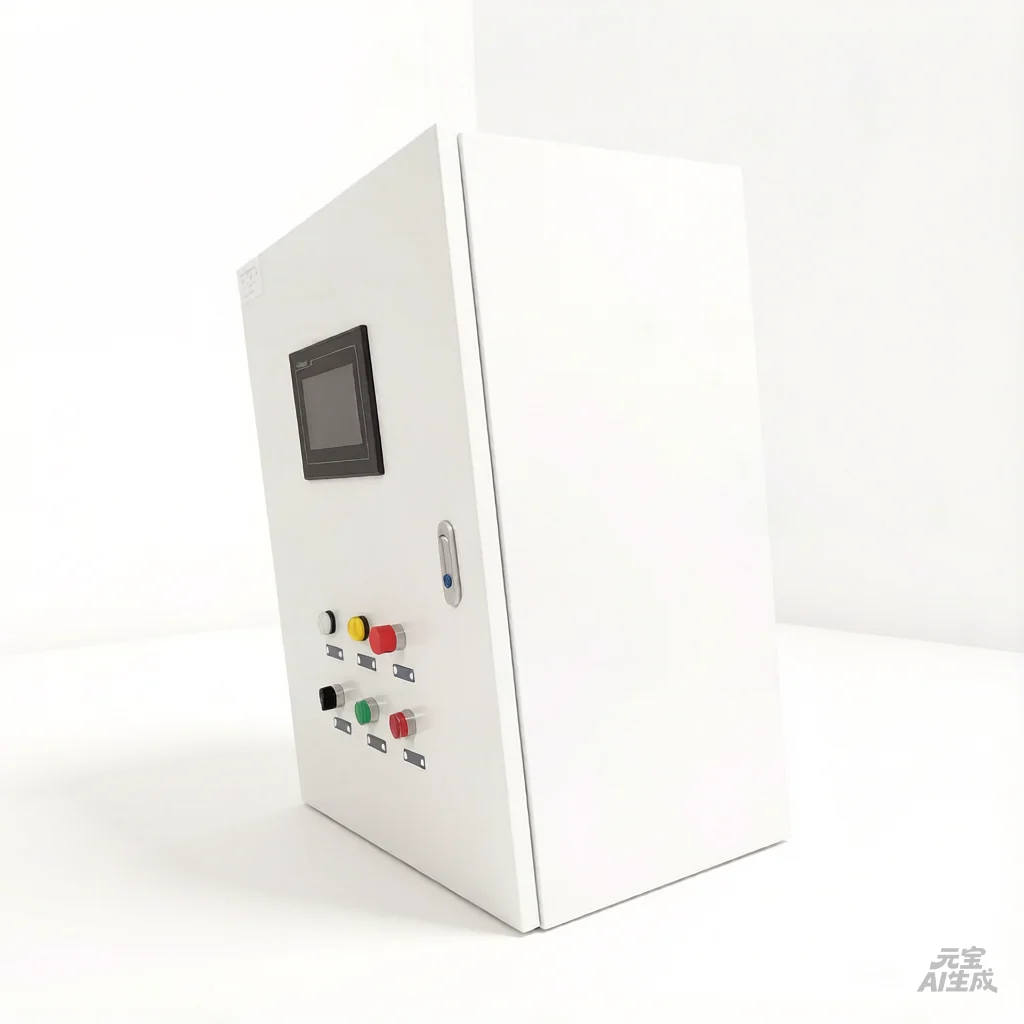

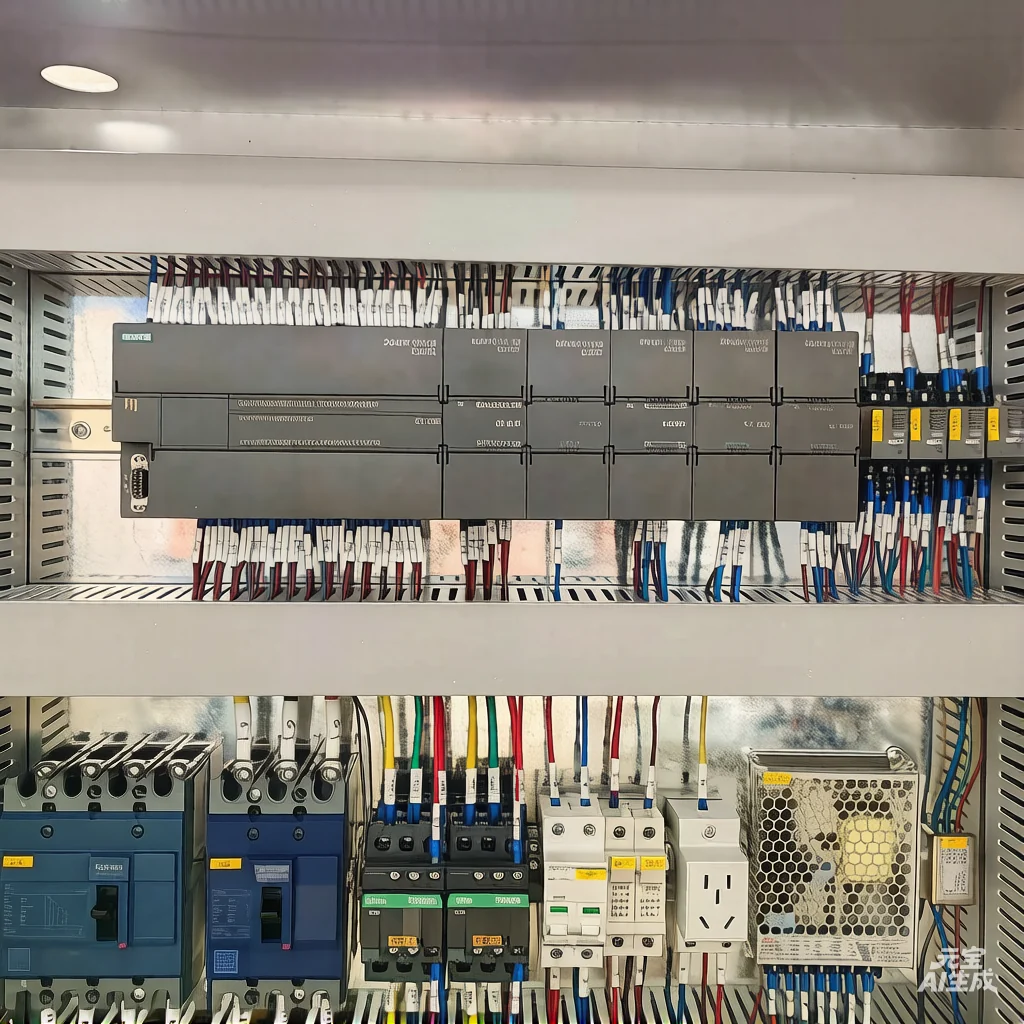

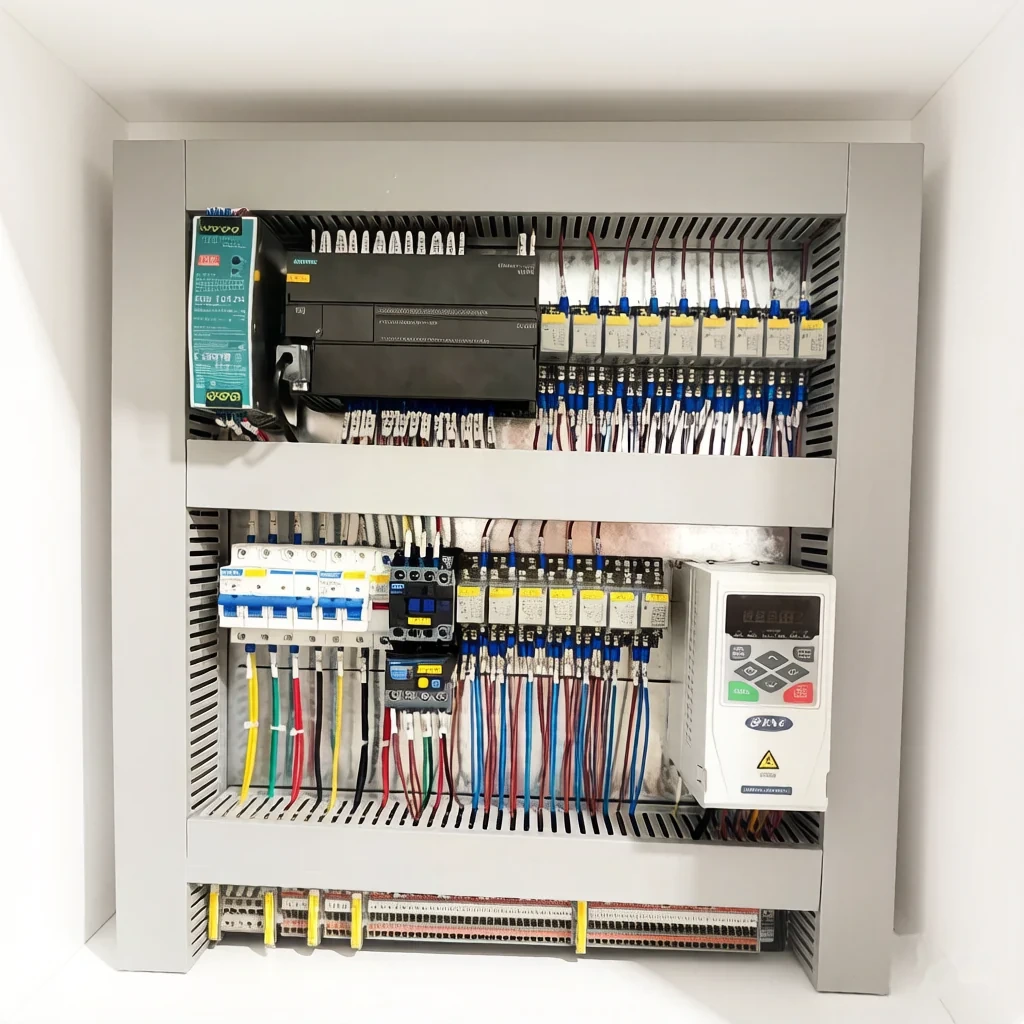

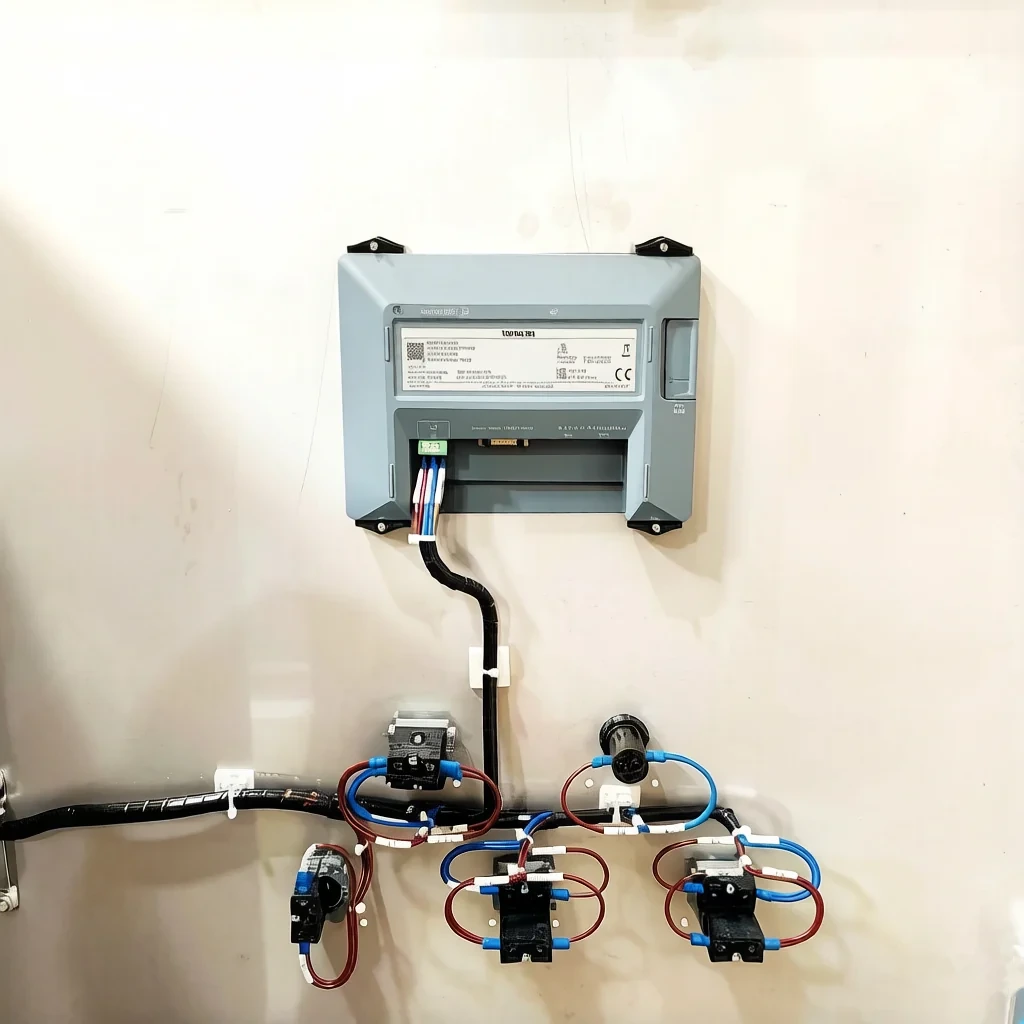

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
厂房工艺空调
车间温湿度影响工艺（涂装 / 电子 / 印刷）时的主力方案。
洁净厂房与实验室
恒风量稳压运行、高效过滤压差监视、温湿度分层控制。
恒温恒湿机房
精密设备与计量间的 ±0.5 ℃ / ±3–5% RH 控制。
商用组合式空调
商场 / 写字楼 AHU 群控，对接楼宇 BA。
新风与排风联动
按 CO₂ 浓度调新风阀，节能与空气品质兼顾。
冬季防冻场景
北方机房与新风机组冬季运行的标配保护。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
AHU 开关机为什么要联锁顺序？
开机先开水阀再开风机：盘管还没通热水就吹风，低温时段会冻裂盘管；停机反序是让盘管余热散掉再关阀。这些时序固化在柜内，操作工按一个键就行。
恒温恒湿要配哪些东西？
温度：冷 / 热水阀分程调节；湿度：蒸汽或电极加湿器 + 除湿靠表冷器降温析湿，必要时配再热。精度 ±1 ℃ / ±5% RH 常规可到，±0.5 ℃ 要机房围护与汽源配合，方案阶段一起谈。
防冻保护具体怎么动作？
防冻开关（毛细管或低温断路器）装在盘管背风面，低于整定值（常 5 ℃）断开：硬接线回路强制热水阀全开、送风机停机并声光报警。它不经过 PLC，控制器死机它也动作。
能对接楼宇 BA 系统吗？
预留 Modbus RTU / TCP 接口，点表按 BA 方要求映射；BACnet 加网关转换。常见分工：我们管机组级控制，BA 做全局调度与监视。
风机用变频还是双速？
要温度自适应风量与软起选变频（节能与舒适性都好）；预算紧、只有两档需求选双速。大机型变频已是主流，我们两种柜型都做。
多台机组能一柜控制吗？
可以，群控柜集中台数控制与轮换，机组本体阀门与风机分回路输出。超过 4 台或机房分散时建议分柜 + 上位调度，拓扑在方案里画清。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
这套产品的行业配套做法
工况细节、柜型组合与定制点在行业配套方案页里展开，这里直接过去看。
把机组图纸发来，联锁照它固化
空调机组图纸或点位清单发来，免费出控制方案与联锁时序图 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
