照明配电箱
- 回路：6–36 回路模数化布置，单相（1P/1P+N）与三相（3P）混合
- 总开关：隔离开关或微型断路器 ≤63 A，带隔离指示
- 选配控制：光控（光敏）、经纬时控、定时，路灯照明常用
- 箱体：冷轧板喷塑户内 IP30 / 户外防雨型 IP65（防雨檐 + 底部进线）
- 元件：正泰 / 施耐德 / ABB 微型断路器，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱体型式 | 户内明装 / 暗装（预埋框）；户外防雨型（防雨檐 + 门封） |
|---|---|
| 标准尺寸（宽×高×深） | 300×400×160 至 600×800×200 mm，按回路数定，可非标 |
| 箱体结构 | 1.2–1.5 mm 冷轧板折弯焊接，静电粉末喷涂 |
| 防护等级 | 户内 IP30 / IP40；户外 IP54 / IP65 |
| 门与锁 | 全程铰链门，扣锁或挂锁；户外型加密封胶条 |

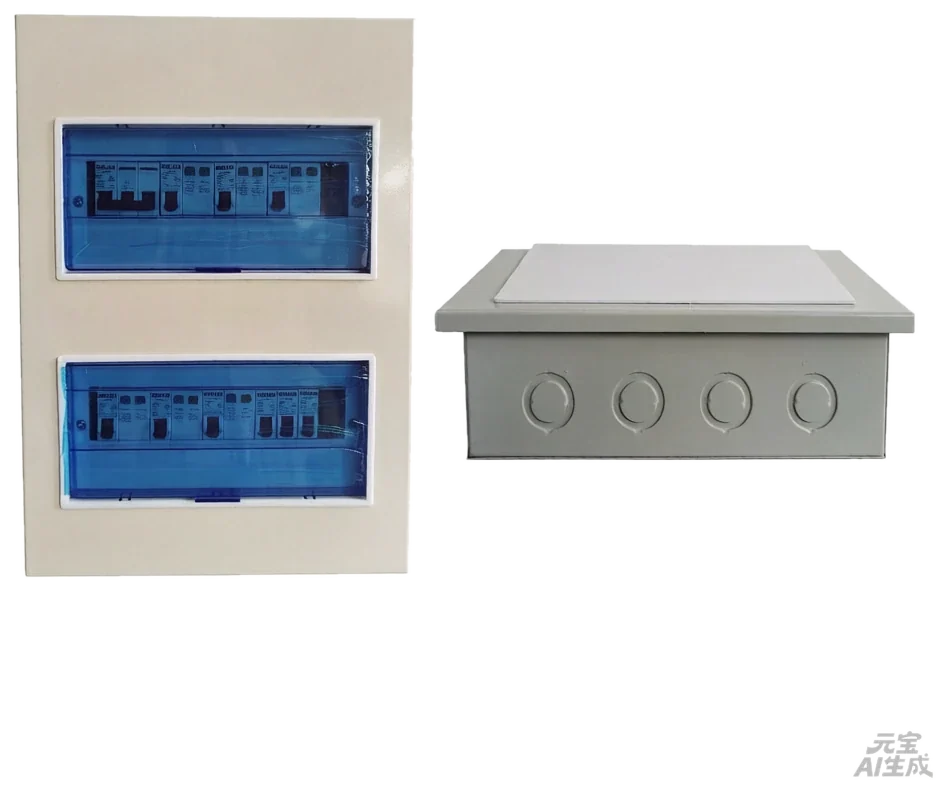

| 进出线 | 户内敲落孔；户外型底部格兰头进线，防雨不溅入 |
| 额定电压 | AC 220/380V，50 Hz |
|---|---|
| 总开关 | 隔离开关 / 2P–3P 微型断路器，≤63 A |
| 出线回路 | 6–36 回路，单相 1P / 1P+N、三相 3P 模数化 |
| 微型断路器 | C 特性（照明常规）/ D 特性（带气体放电灯镇流冲击） |
| 漏电保护 | 总漏电或分路漏电模块（30 mA / 100 mA 可选） |
| 零排地排 | 独立零排 N 与地排 PE，截面按回路配置 |
| 元件品牌 | 正泰 / 施耐德 / ABB / 西门子，支持自采寄厂 |
| 车间照明型 | 三相进线分三相照明回路，按跨 / 柱距分区 |
|---|---|
| 厂区路灯型 | 户外箱 + 经纬时控 + 多回路分段，半夜灯方案可选 |
| 商业楼层型 | 楼层照明 + 应急照明回路分列（应急回路按项目要求确认） |
| 纯手动经济型 | 无控制模块，人工操作，成本最低 |
| 光控时控型 | 光控（天黑开）+ 时控（定时关）组合，路灯标准做法 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1（低压成套）与 GB 7251.3 配电板特殊要求 |
|---|---|
| 出厂试验（逐台） | 绝缘电阻、耐压、逐回路通断与漏电动作试验 |
| 温升 | 端子与母排连接处 ≤70 K |
| 防护确认 | 户外型做淋溅检查门封与进线 |
| 随货文件 | 系统图、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
回路按区域不走捷径
照明回路按跨、按区、按街分段，跳闸只影响一段，检修时其它区域照常——回路划分图随货交付。
母排压接不飞线

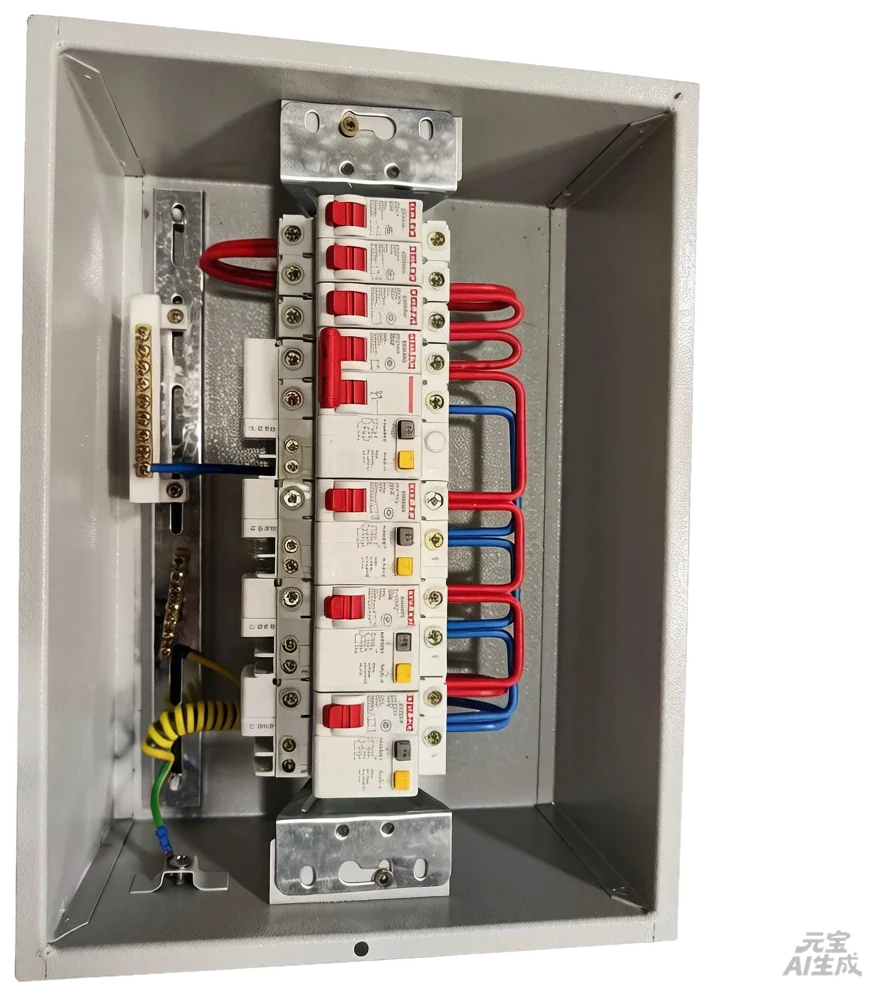

出线用梳状汇流排压接，不一根根并接，回路再多箱内也清爽，后期加回路不拆旧线。
气体放电灯选对曲线
金卤灯 / 钠灯镇流器起动冲击大，回路按 D 特性断路器配，避免开灯就跳——这是照明箱最常见的现场毛病。
进线只走底部
户外型进出线只开底部孔 + 格兰头，门上加防雨檐与胶条，雨水溅不进带电部位。
通断漏电逐台过
每回路通电做通断与漏电按钮试验，36 路也逐路过，不抽检。
导轨端子留余量
导轨与端子预留 20% 空位，后期扩回路不用换箱。
实拍与柜体结构

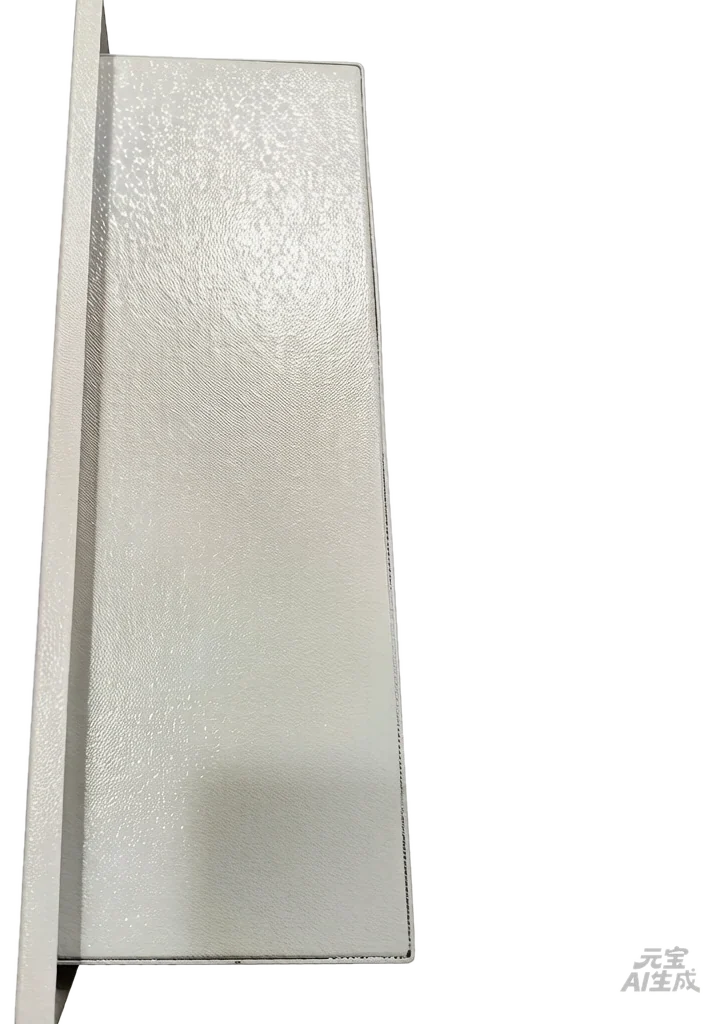

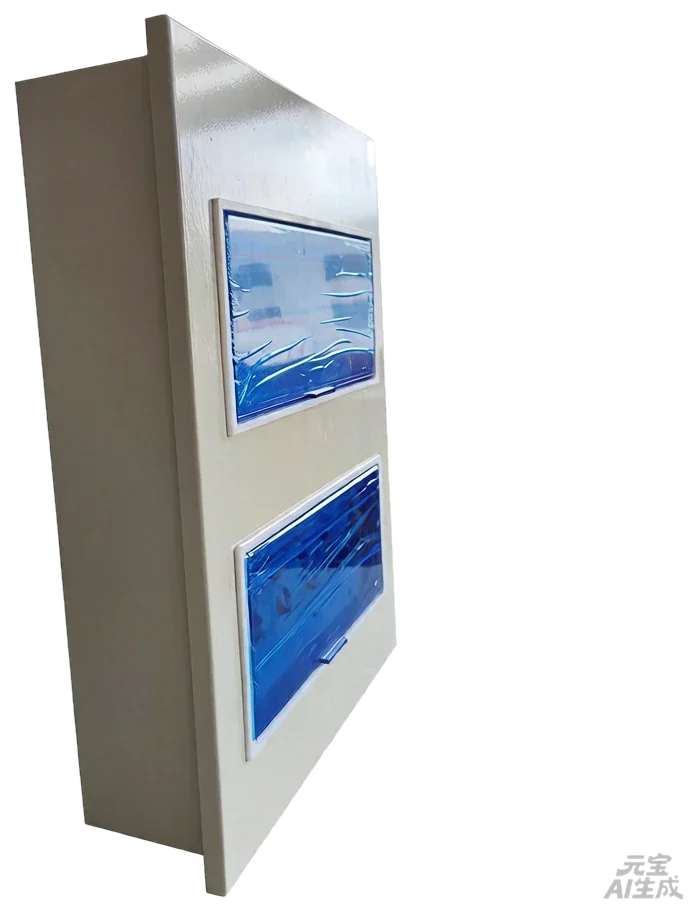

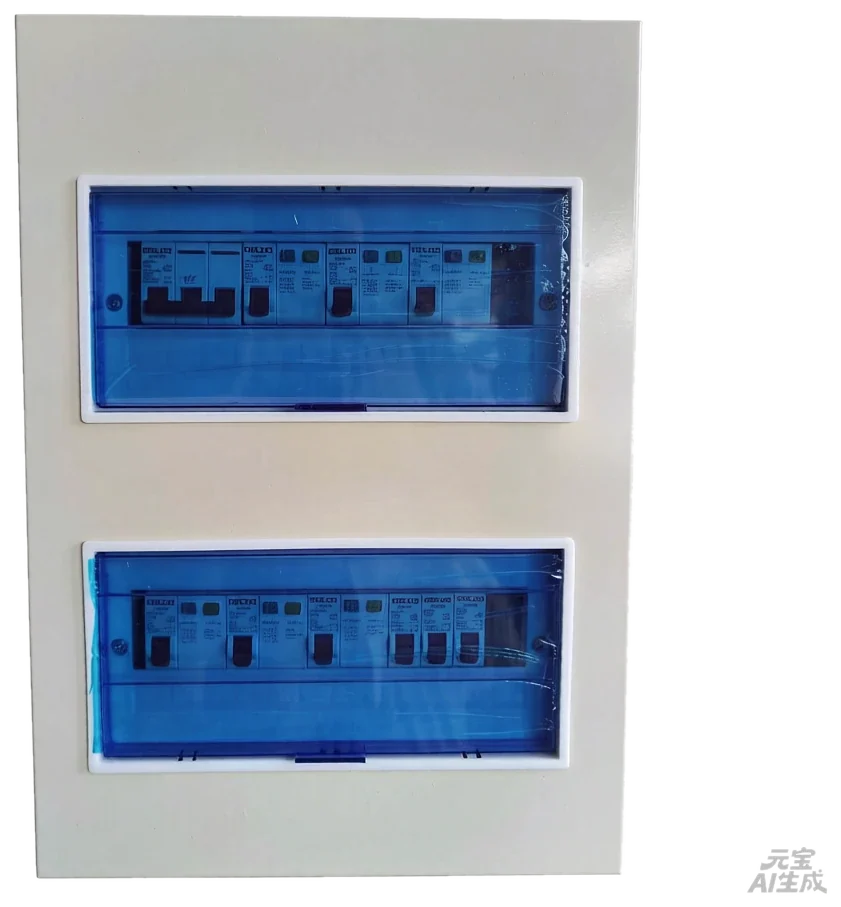

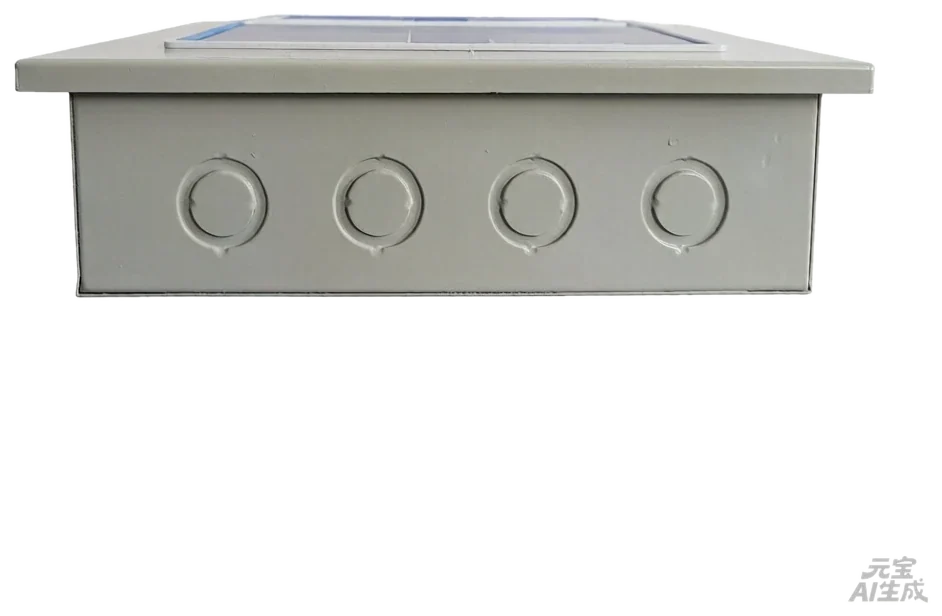

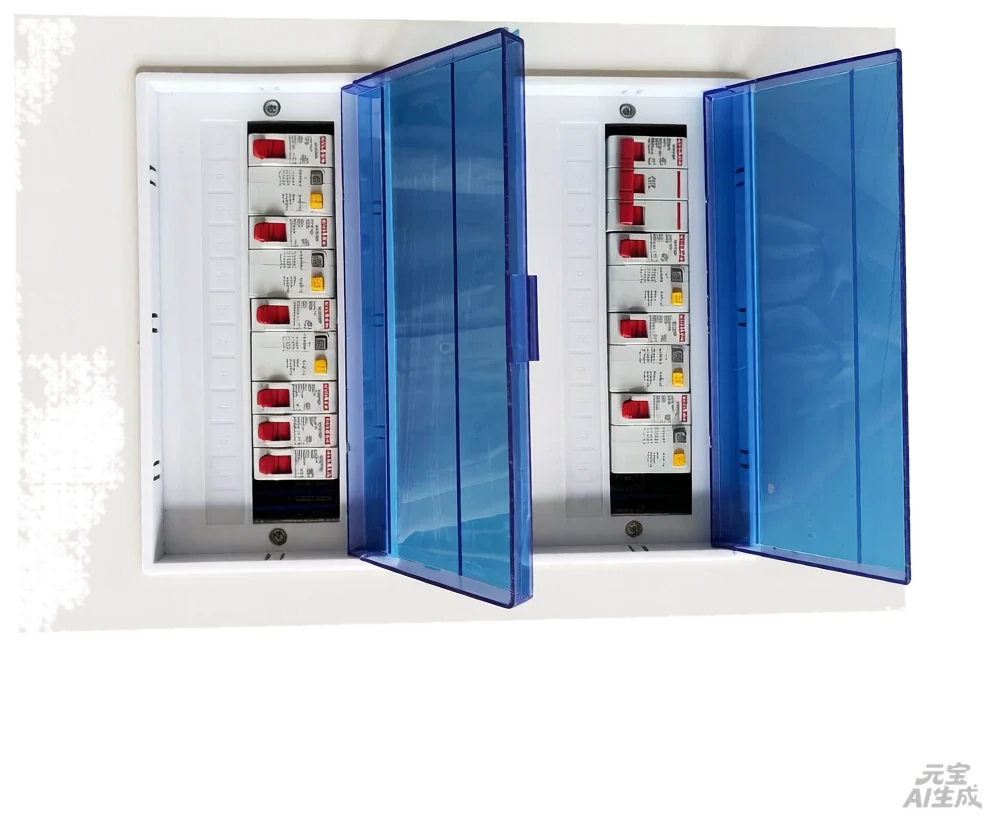

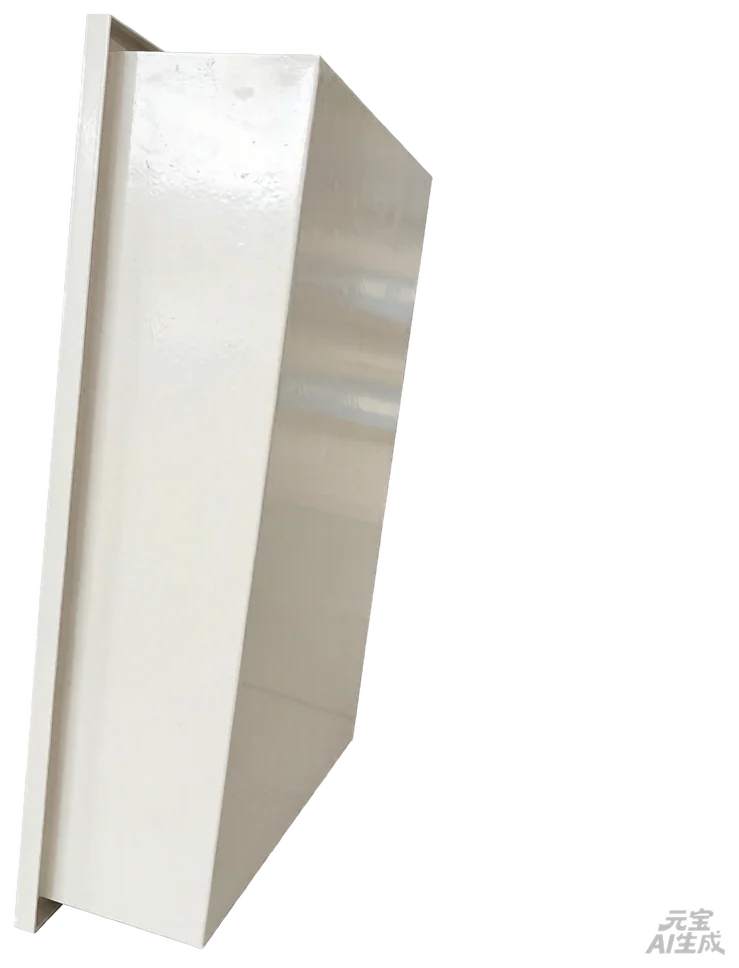

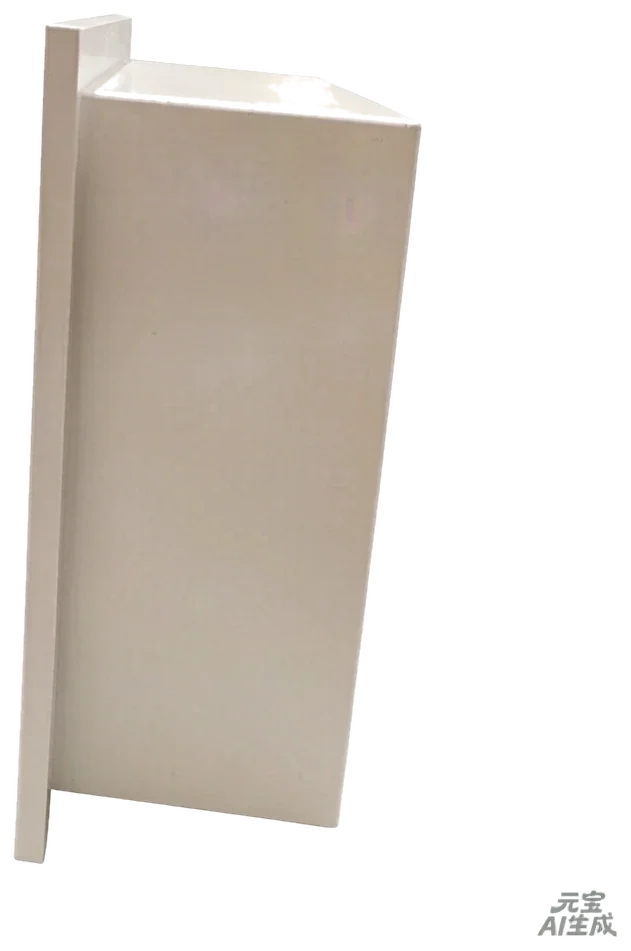

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
车间与厂房照明
按跨分区控制，检修局部化。
厂区与园区路灯
户外箱 + 时控光控，分段管理半夜灯。
商业楼层照明
楼层照明分路 + 值班回路独立。
仓库与物流库房
货架区照明分区，高天棚灯回路。
农田与温室照明
户外 IP65 + 光控，防潮设计。
改造替换老箱
按原回路 1:1 换新，接线号不变。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题

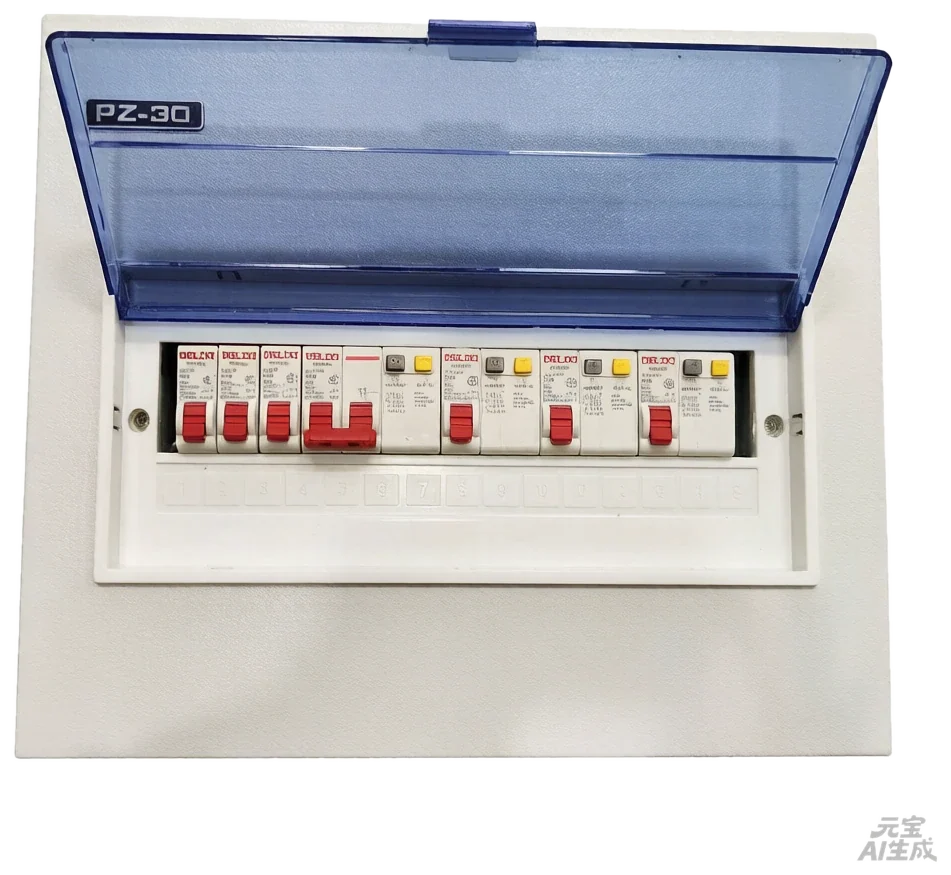

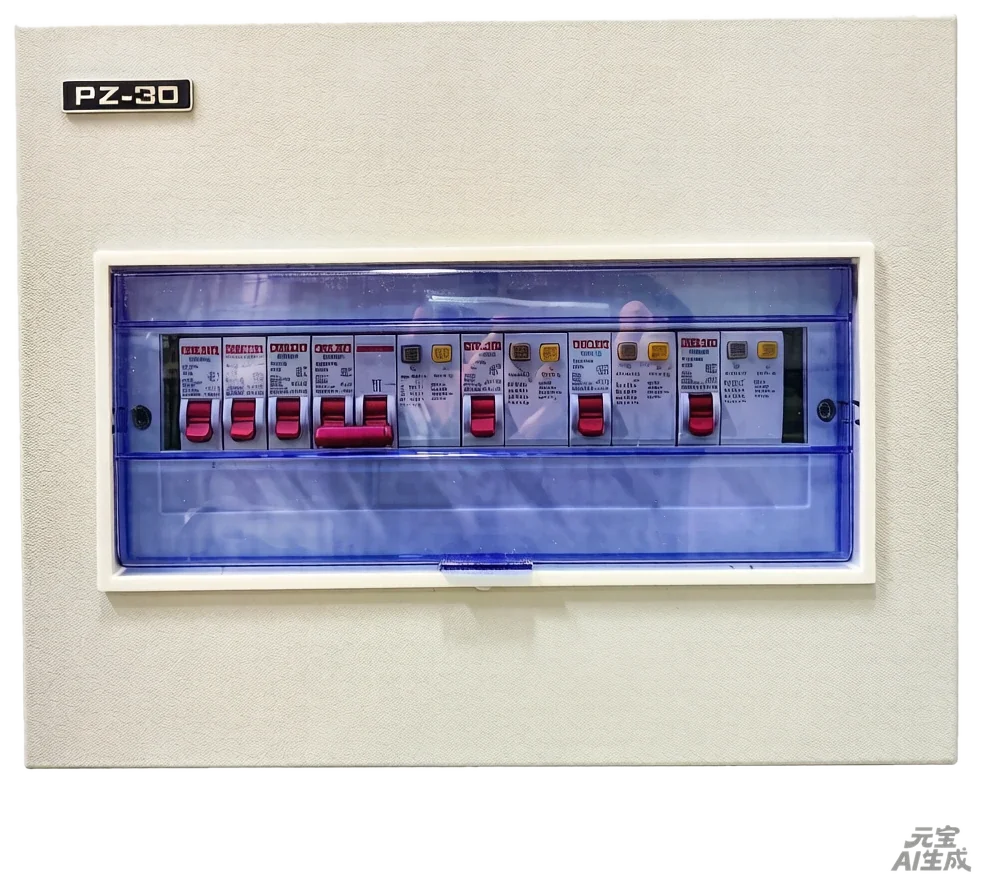

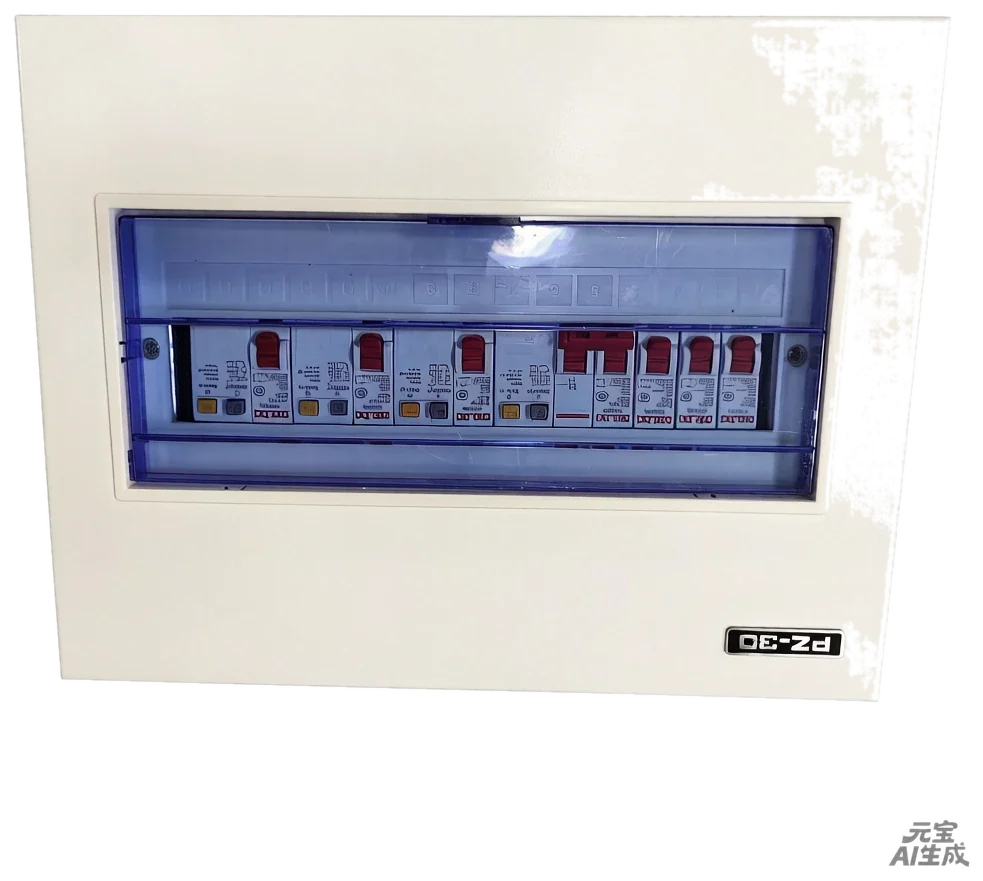

PZ30 和照明配电箱是什么关系？
PZ30 是国内对模数化终端组合电器（终端配电箱）的旧型号叫法，照明配电箱是最常见的应用形态——箱内装微型断路器等模数化元件，按导轨拼位数。我们按你的回路需求定做，结构就是模数化这一套。
回路怎么划分才合理？
原则：一路故障影响面可控、一回路灯具电流别超 16 A。车间按跨 / 区分，路灯按街段分，商业按业态分。把灯具布置图发来，我们免费出回路划分建议。
总开关怎么选？
按全部回路同时运行电流 × 需要系数（照明一般 0.8–0.9）+ 裕量选，常用 32 A / 63 A。带大量气体放电灯时选 D 特性并放大一级，避免合闸冲击跳总闸。
要不要配漏电保护？
户外与潮湿场所（路灯、温室、清洗区）必须配，30 mA 分路漏电或 100 mA 总漏电；干燥室内照明按规范要求定。漏电装总还是装分路，看预算与停电影响面，我们方案里给建议。
时控和光控用哪个？
路灯首选光控 + 时控组合：天黑开（光控）、深夜定时关一半（时控），节能又免维护。纯时控的季节调整麻烦，纯光控的阴天误开。经纬时控按日出日落自动调整，是目前主流。
能远程控制吗？
可以：回路配接触器，接时控器 / PLC / 物联网网关都行，路灯单灯到整箱控制都有方案。需要上报电量与状态的话在询价时说明，我们把计量与通讯模块排进去。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
灯具布置图发来，回路划分免费出
灯具布置或回路需求发来，免费出回路划分与箱体方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
