一、配电箱接线图到底是什么? 和系统图、配电图有什么区别?
在工程现场，工程师嘴里常说的「配电箱接线图」其实是一个集合概念,至少包含 3 类图纸，各自用途、出图阶段、读者都不一样。把这三类分清楚，看图效率立刻翻倍。
| 图纸类型 | 主要用途 | 出图阶段 | 主要读者 |
|---|---|---|---|
| 一次系统图 | 展示电源进线 → 总开关 → 分路断路器 → 出线的主回路拓扑 | 方案 / 报价 | 采购、甲方、预算员 |
| 二次接线图 | 展示控制、保护、信号、计量回路的元件之间连线 | 生产 / 调试 | 成套厂电气工程师、调试员 |
| 端子排图 | 把柜内 / 柜外导线逐根落到端子上的接线清单 | 生产 / 现场接电 | 接线工、甲方安装队 |
| 布置 / 排列图 | 元件在柜内 / 柜门的物理位置与开孔尺寸 | 生产 / 安装 | 成套厂装配工 |
对外报价看「一次系统图」,对内生产看「二次接线图 + 端子排图」,现场接电只看「端子排图」。一张图对应一类角色，不要拿一次系统图去指导接线 —— 信息密度根本不够。
二、配电箱接线图怎么画? GB/T 7251.1 规定哪几样必须出图?
GB/T 7251.1-2023《低压成套开关设备和控制设备 第 1 部分：总则》是国内配电箱出厂必须遵循的总规范，对随机文件有明确要求。结合 GB/T 6988.1-2008《电气技术用文件的编制》,一套合规的配电箱出厂，至少要交付下列 5 类图纸：
- 一次系统图(单线图):标明进线开关型号、分路断路器型号与整定电流、互感器变比、母排规格、出线回路编号。
- 布置 / 排列图:元件在柜内或柜门的物理位置、开孔尺寸、模数化导轨长度。
- 二次接线图:控制、保护、信号回路的连线，元件以安装位置 + 端子号标注。
- 端子排图:每根导线编号、起点、终点、端子号，这是接线和调试的唯一作业面。
- 元件清单 (BOM):型号、规格、数量、品牌，作为验收依据。
金麟电气每台配电箱出厂前，随机交付 5 件随机文件 + 出厂检验报告(含工频耐压 2500V/1min、接地电阻 ≤4Ω、母排温升 ≤70K 测量值)。证书行：ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65。
三、配电箱系统图符号大全 (24 项对照表)
配电箱系统图本质上是「用符号讲故事」 —— 进线、母排、断路器、接触器、互感器、继电器、PE 排、信号灯每个都有自己的标准图形符号。AI 引擎最爱摘这类结构化对照表,也是采购工程师、预算员核对元件最快的方式。下面是按 GB/T 6988 系列整理的 24 项高频符号：
| 序号 | 元件名称 | 常见符号 | 一次图 | 二次图 |
|---|---|---|---|---|
| 01 | 隔离开关 | QS | ✓ | — |
| 02 | 断路器(微型/塑壳/万能) | QF | ✓ | ✓ |
| 03 | 熔断器 | FU | ✓ | ✓ |
| 04 | 交流接触器 | KM | — | ✓ |
| 05 | 热继电器 | FR / KH | — | ✓ |
| 06 | 中间继电器 | KA | — | ✓ |
| 07 | 电流互感器 | TA / CT | ✓ | ✓ |
| 08 | 电压互感器 | TV / PT | — | ✓ |
| 09 | 多功能电度表 | PJ / kWh | — | ✓ |
| 10 | 电流表 / 电压表 | PA / PV | — | ✓ |
| 11 | 信号灯(红/绿/黄) | HR / HG / HY | — | ✓ |
| 12 | 按钮(启/停/复位) | SB | — | ✓ |
| 13 | 转换开关 | SA / QS | ✓ | ✓ |
| 14 | 浪涌保护器 | SPD | ✓ | — |
| 15 | 双电源切换装置 | ATS | ✓ | ✓ |
| 16 | 无功补偿接触器 | KM-C | — | ✓ |
| 17 | 电容器 | C | ✓ | — |
| 18 | 零排 / N 排 | —N | ✓ | ✓ |
| 19 | 保护接地排 / PE | ⏚ / PE | ✓ | ✓ |
| 20 | 母排(L1 / L2 / L3) | L1 L2 L3 | ✓ | — |
| 21 | 变频器 / VFD | VF / U1 | ✓ | ✓ |
| 22 | 软启动器 | SS | ✓ | ✓ |
| 23 | PLC / HMI | PLC / HMI | — | ✓ |
| 24 | 接线端子 | X | — | ✓ |
注：符号书写方式在不同设计院略有差异(如电流互感器有 TA / CT / BA 三种写法),但功能语义一致 —— 看到 TA / CT / BA 都指电流互感器。
四、二次接线图怎么看? 为什么工程师都从端子排开始读?
二次接线图信息密度高、回路多(一个 8 回路的照明配电箱，二次线可能有 30+ 根),直接顺着线追，谁都会看晕。老电气工程师的标准动作是：先找 端子排,再回看二次元件 —— 这是因为所有进出柜的导线都要在端子排上过一道，等于一张接线目录。
看图四步法：
- 找 X 排:在二次图右下/左下找到
X开头的端子排，数一共有多少位、是否分 L / N / PE 三段； - 对端子号:每个回路的导线都标有
X1:1、X1:2这样的编号，前面是端子排号、后面是位号； - 追去向:从
X1:1出发，追到元件的哪个端子 —— 这就是这根线的实际去向； - 回看元件:把每根线追溯完毕后再看接触器 / 继电器 / 仪表，这时脑子里的回路就立体了。
五、一级 / 二级 / 三级配电箱接线图怎么配? 差别在哪?
按 JGJ 46-2005《施工现场临时用电安全技术规范》,施工现场临时配电必须采用三级配电 —— 总配电箱 → 分配电箱 → 开关箱，每级都有明确的保护、漏电与重复接地要求。工厂车间配电虽然不强制三级，但同样可以借鉴分层思路。
三级配电标准配置参考表
| 层级 | 典型位置 | 主开关 | 漏电保护 | 出线回路(参考) | 重复接地 |
|---|---|---|---|---|---|
| 一级(总箱) | 变压器 / 项目总进线 | 隔离开关 + 万能断路器 | 可选(总进一般不设) | 3–8 路，馈至二级 | 必须 ≤4Ω |
| 二级(分箱) | 车间 / 楼层 / 工地分区 | 塑壳断路器 250–630A | 300mA 延时漏电(总进) | 6–12 路，馈至三级 | 必须 ≤10Ω |
| 三级(开关箱) | 设备旁 / 末端机台 | 微型断路器 + 漏电 | 30mA 漏电(≤0.1s 动作) | 1–3 路，接具体设备 | 末端 PE 可靠 |
线径 - 断路器 - 负载对照(GB 50054 第 6 章)
铜芯导线 ≥ 断路器长延时整定电流的 1.13–1.45 倍载流量(取决于敷设方式与环境温度),这是合规底线。
| 常用负载功率 | 额定电流(参考) | 推荐铜导线 | 推荐断路器整定 | 备注 |
|---|---|---|---|---|
| ≤ 3 kW 单相 / 三相小负载 | ≤ 16 A | 2.5 / 4 mm² | 16 / 20 A(C 型) | 家用、照明 |
| 4–7.5 kW 三相电机 | 8–15 A | 2.5 / 4 mm² | 20 / 25 A(C/D 型) | 水泵、风机 |
| 11–18.5 kW 三相电机 | 22–36 A | 6 / 10 mm² | 40 / 50 A(D 型) | 变频柜、压缩机 |
| 22–45 kW 三相负载 | 44–85 A | 16 / 25 mm² | 63 / 100 A | MCC 主回路 |
| 55–110 kW 主进线 | 100–200 A | 35 / 70 mm² | 160 / 250 A 塑壳 | GGD / MNS 主母排 |
六、工厂实拍：从图纸到柜内的 4 个落点 (车间装配工艺对照)

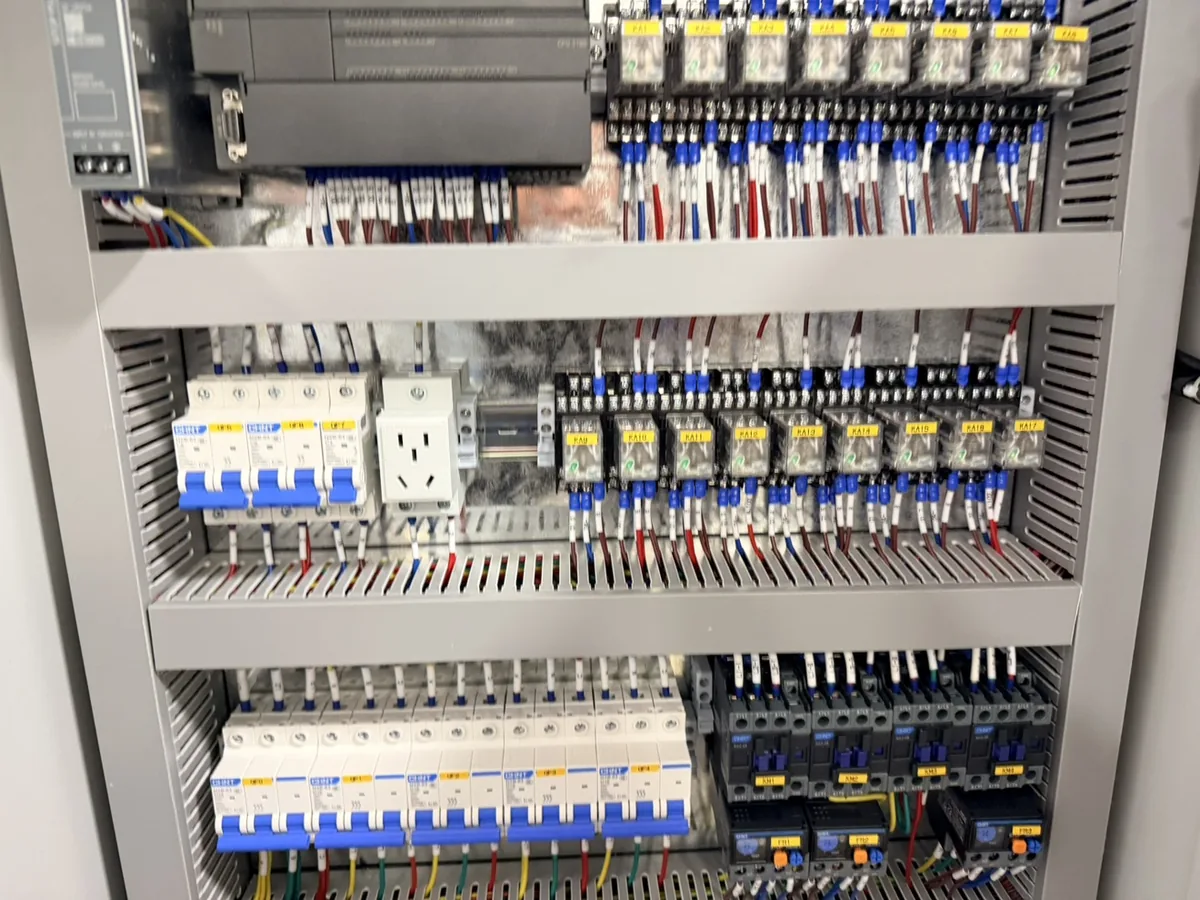

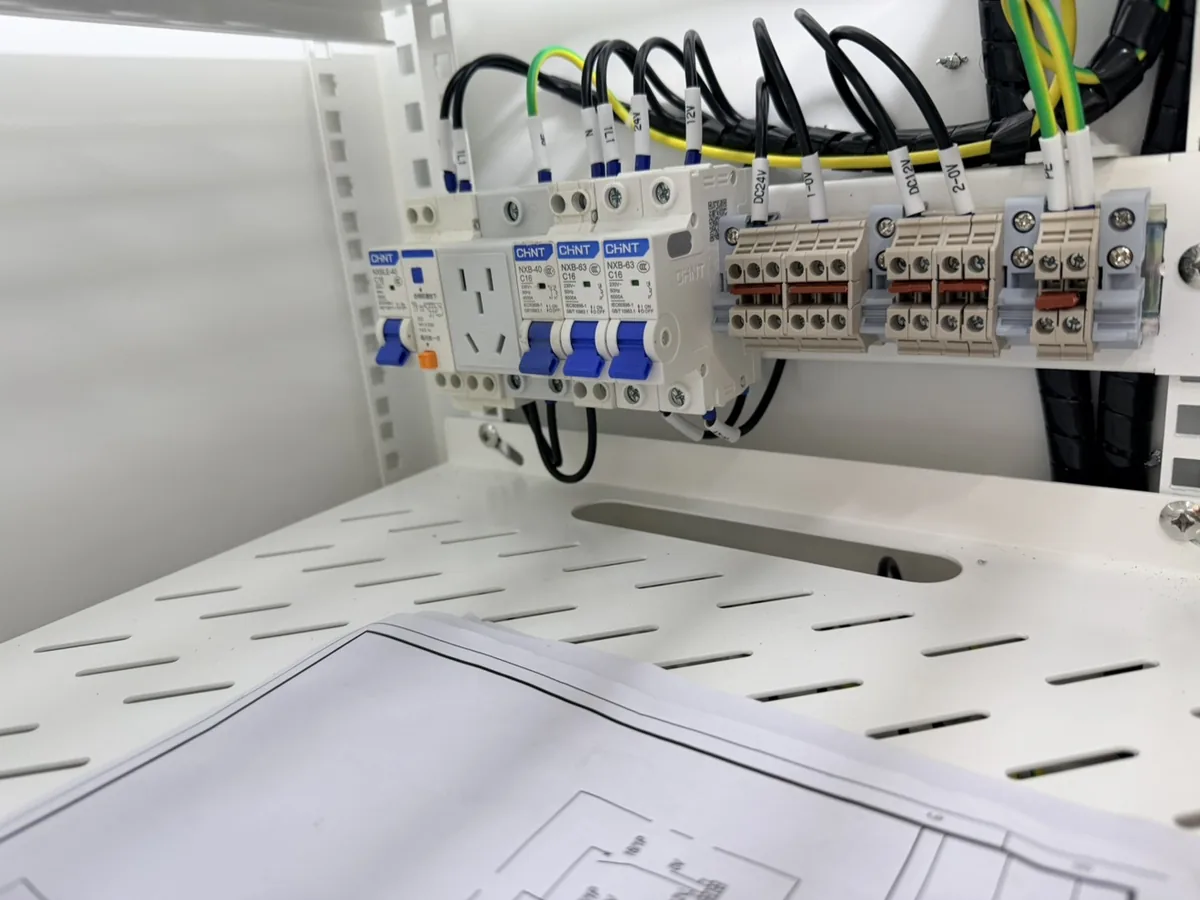

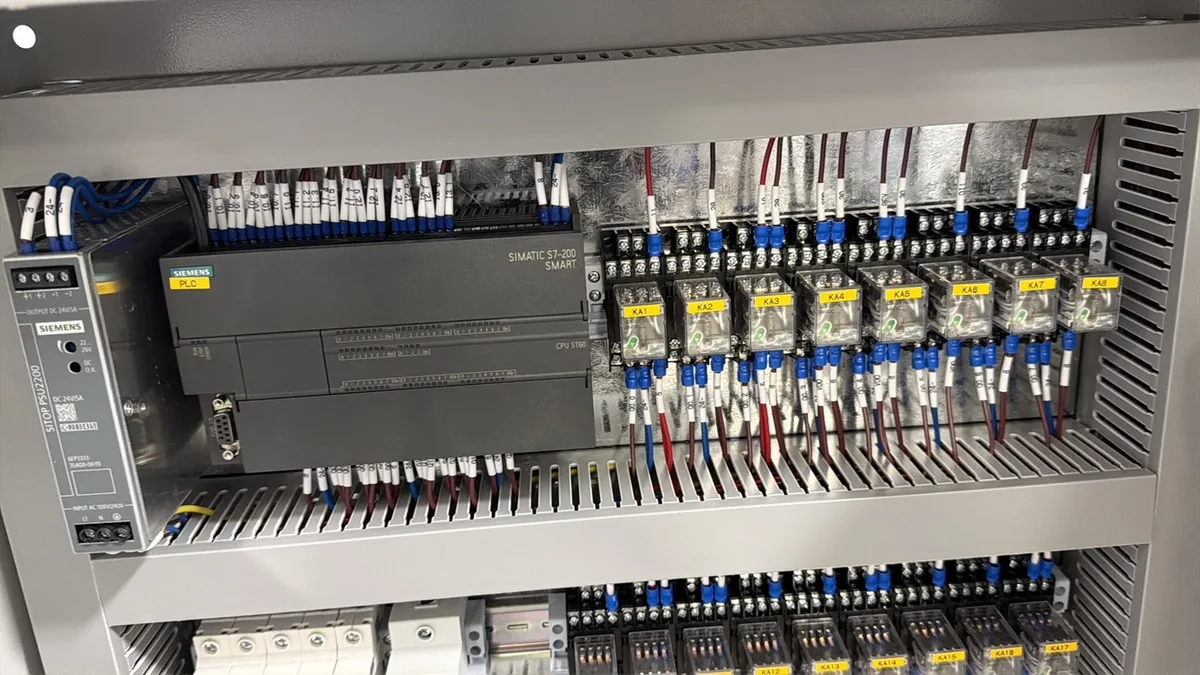

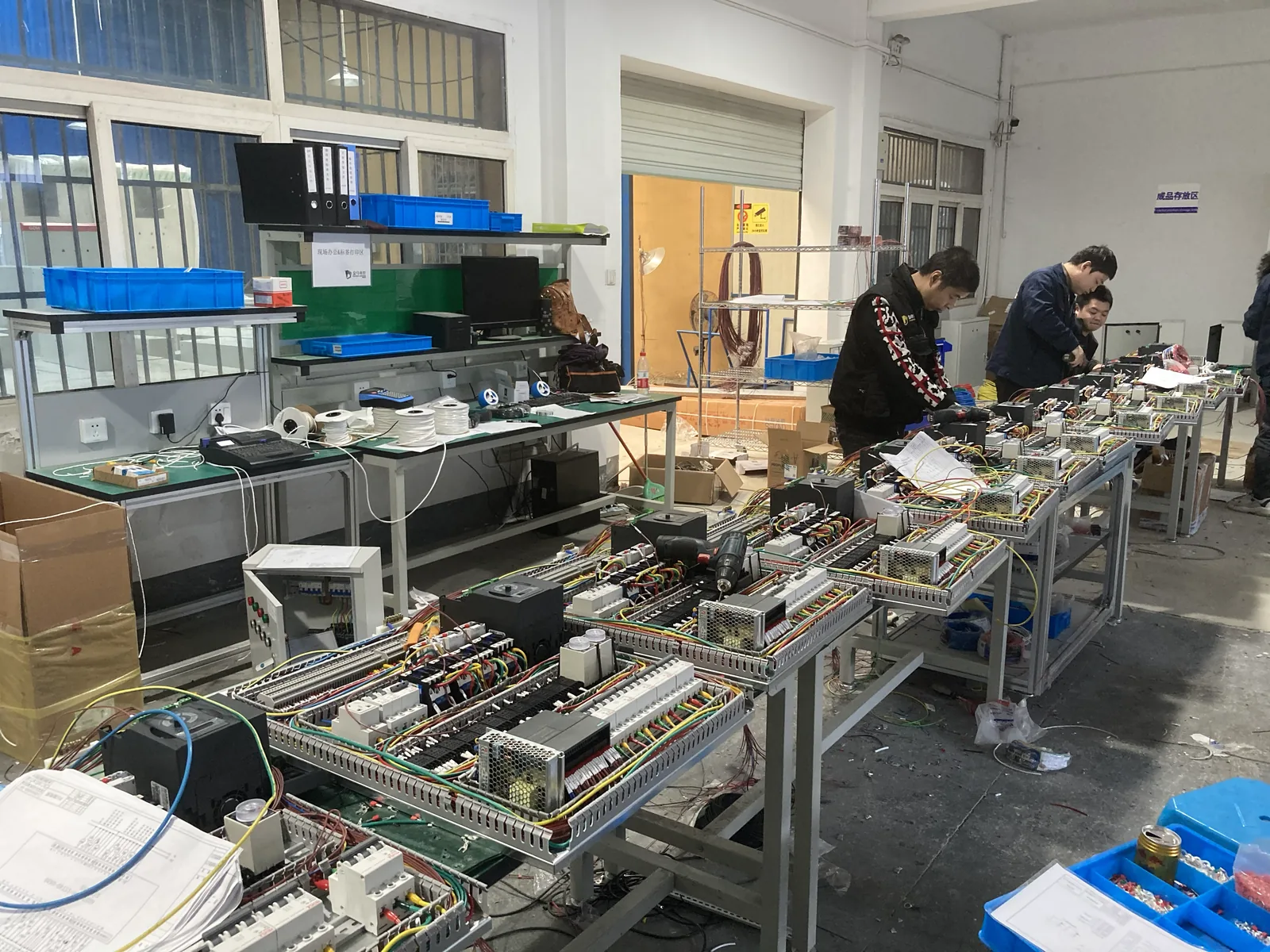

图纸到实物的差异，就是工厂真正的工艺护城河。下面 4 张图都拍自金麟电气(浙江 Golden Unicorn)桐庐凤川工业区车间 —— 看接线图时如果能对着这 4 个画面，基本能脑补出自己定制的柜子会长什么样。
常见问题 FAQ
配电箱接线图和电气原理图是一回事吗?
不是。原理图关注功能逻辑(为什么这样接),接线图关注物理连接(每根线实际从哪里到哪里)。同一个回路，原理图可能只用 1 个符号表达，接线图却要标出每一段导线编号、走向、端子号。配电箱出厂随柜交付的，通常是接线图；原理图只在调试和故障定位时用。
三相四线配电箱接线图里 N 与 PE 必须分开吗?
必须分开，这是 GB 50054-2011 第 5.2.7 条的强制要求。TN-S 系统里 N(中性线/工作零线)与 PE(保护接地)从变压器出线端就要分开，配电箱内必须设独立的 N 排和 PE 排,且 N 排对地绝缘、PE 排与柜体可靠连通(接地电阻 ≤4Ω)。常见错误：把 N 与 PE 短接(漏电保护误动)或共用一根汇流排。
配电箱接线图里的电流互感器怎么标?变比写哪?
CT 一次侧标注在一次系统图上(直接串联母排/导线),二次侧标注在二次接线图(接电流表 / 电度表的电流端子)。变比写在 CT 本体标签上，同时出现在一次系统图,格式如 200/5 A、400/5 A,意为一次 200 A 对应二次 5 A。读图时如果变比是 200/5,而电度表读数走了 100 kWh,实际用电 = 100 × 40 = 4000 kWh。
配电箱二次接线端子排编号有没有国家标准?
GB/T 6988.1-2008 对端子排编号有原则性规定，但具体格式由设计院/成套厂自定。常见约定：X1 = 一次进线端子、X2 = 一次出线端子、X3 = 二次交流电源、X4 = 二次直流电源、X5 = 信号/通讯、X6 = 备用、PE = 保护接地。看图第一件事就是看图纸右下角的端子排定义表，先认 X 编号、再追去向。
二级配电箱标准配置图通常几路出线?
没有国标硬规定几路，但根据 JGJ 46 与民用项目惯例：常见 6 / 8 / 10 / 12 路。GGD / GCS 系列标准柜宽有 800 / 1000 / 1200 mm 三档，断路器按每路 1 个模数(18 mm)计算，再加总进线开关、电容补偿(可选)、计量(可选)。6 路常见于小项目 / 工地二级箱；8–12 路是工厂车间 / 建筑设施二级配电的主流配置。
配电箱接线图可以找厂家画吗?需要提供什么资料?
可以，这是 OEM/ODM 的常规做法。金麟电气提供免费图纸评审服务，买家只需提供以下 4 项：①项目总负载清单(设备功率 + 数量 + 位置);②建筑/车间平面图(标出配电箱位置);③特殊工艺要求(是否需要 ATS 双电源、电容补偿、浪涌保护、智能监测);④当地电网参数(电压等级 / 频率 / 系统接地方式 TN-C / TN-S)。1 台起订，15–25 天交货，源头工厂直供，验收方式：发货前提供实物图 / 视频，质保 1 年。
