壁挂机箱
- 尺寸：宽 300–800 mm × 深 150–350 mm × 高 200–1000 mm，可非标
- 挂点：背板四点 M8 加强固定（或挂钩式），满载 ≤120 kg 不变形
- 背部密封：挂孔位沉孔 + 密封垫圈，墙面粉尘水汽不进箱
- 材质：SPCC 冷轧板标配 / 304 不锈钢 / 5052 铝合金可选
- 防护：IP54 标配 / IP65 可选，门框发泡密封条整圈连续
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 标准尺寸（宽×深×高） | 300×200×250 / 400×300×400 / 500×300×600 / 600×300×800 / 800×350×1000 mm，可非标 |
|---|---|
| 板材厚度 | SPCC 门板 1.5 mm / 箱体 1.5 mm；不锈钢 1.2–1.5 mm；铝合金 2.0 mm |
| 挂装方式 | 背板四点 M8 沉孔加强固定（标配）/ 背挂钩式（可选） |
| 表面处理 | SPCC 九工位前处理 + 静电粉末喷涂 RAL7035；不锈钢拉丝 / 喷砂 |
| 防护等级 | IP54 标配 / IP65 可选（GB 4208 / IEC 60529） |
| 门与锁 | 独开门或上下双门，三点锁（小箱两点锁），发泡密封条 |
| 安装轨 | 35 mm DIN 导轨，模数孔 25 mm 间距 |
| 进出线 | 底部 / 顶部敲落孔按图，格兰头板可选 |
| 额定挂重 | 四点固定满载 ≤120 kg（挂钩式 ≤60 kg），箱体不变形 |
|---|---|
| 挂点加强 | 背板挂点内侧加衬板，螺纹不直接咬在 1.5 mm 板上 |
| 背部密封 | 挂孔沉孔 + 密封垫圈，墙体粉尘水汽不沿孔进箱 |
| 箱内布置 | 导轨 + 线槽按图预装，分腔隔板可选 |
| 接地 | 主接地点 M6 镀锌，跨接编织线到门 |
| 透明门 | PC 透明门可选，不停门看指示灯 |
| 楼层配电箱体 | 微断 + 端子的楼栋 / 楼层墙装箱，按系统图开孔 |
|---|---|
| 机侧控制箱体 | 单台设备的按钮 + 接触器控制，就近挂墙 |
| 照明控制箱 | 时控 / 光控模块挂装，含接触器与端子布置位 |
| 不锈钢食品级 | 304 拉丝箱体 + 圆角过渡，可水洗场合 |
| 双层门结构 | 外门装按钮表计、内门护带电部分，操作与防护分区 |
| 非标定制 | 异形开孔、多箱联拼、现场测量出图 |
| 结构标准 | GB/T 7251.1 / IEC 61439-1（机械结构部分） |
|---|---|
| 挂重试验 | 1.5 倍额定挂重静载 10 min，箱体变形 ≤1 mm、挂点无滑丝 |
| 密封检查 | 门框密封条压合痕迹整圈连续，逐台目视检查 |
| 出厂检查（逐台） | 对角线、门缝、锁具动作、导轨孔位抽检 |
| 随货文件 | 外形图、开孔图、材质单 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
挂点不咬薄板
背板挂点内侧加衬板、焊后攻丝，M8 螺栓吃在衬板上——直接在 1.5 mm 箱板上攻丝挂 100 kg 是隐患做法，我们不这么干。
墙面水汽不进箱
挂孔做沉孔配密封垫圈，螺栓压紧后孔位被完全封住；普通通孔挂装，墙体返潮会顺孔进箱。
挂得住还要挂得久
出厂抽检按 1.5 倍额定挂重静载 10 分钟，变形量与挂点螺纹逐台记录，不通过不出厂。
断一处就废整圈
门框发泡密封条整圈连续无断点，转角 45° 对接粘合；三点（两点）锁压合后目视压痕连续。
到手就装件
35 mm DIN 导轨与线槽按图预装、模数孔对齐，客户开箱直接装元件，省一道现场改孔。
不锈钢箱不留死角
304 箱体内外转角圆角过渡、拉丝顺纹，食品车间水洗不留积垢缝。

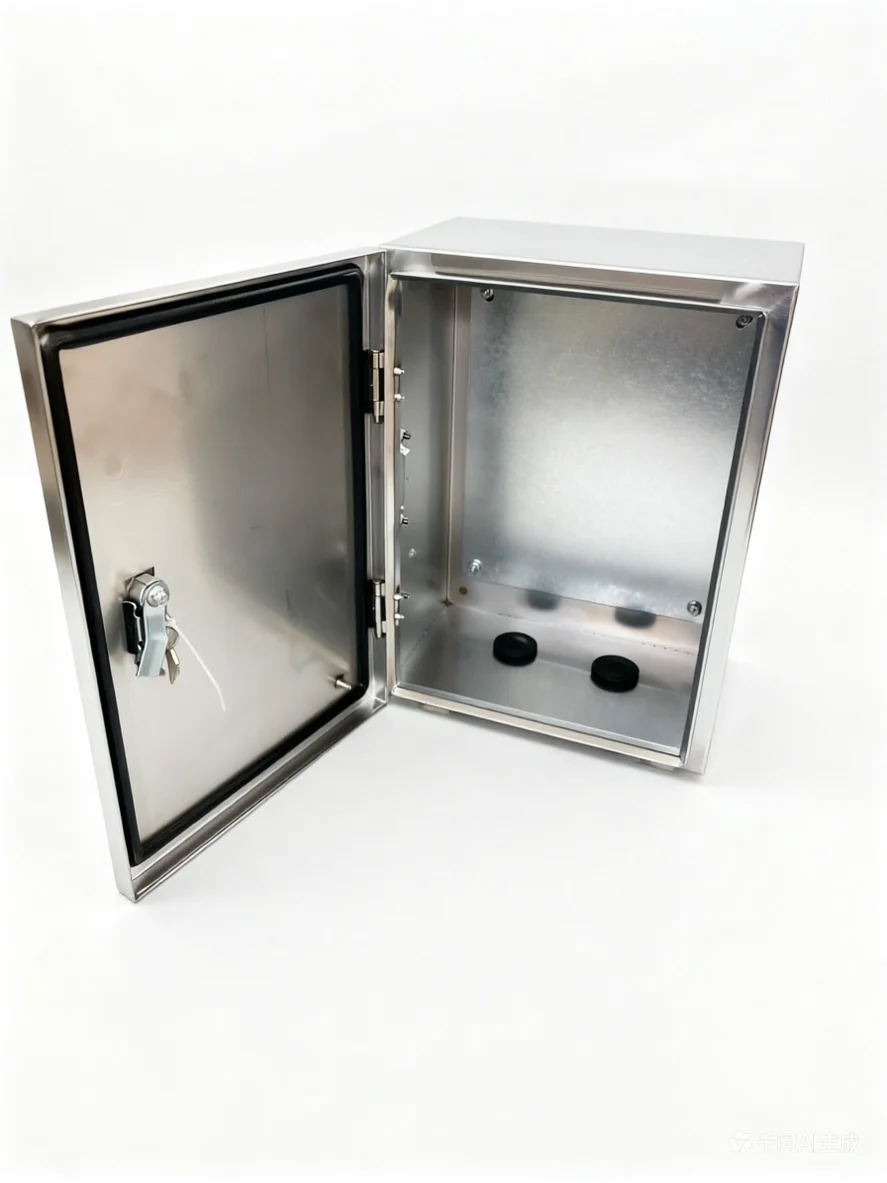

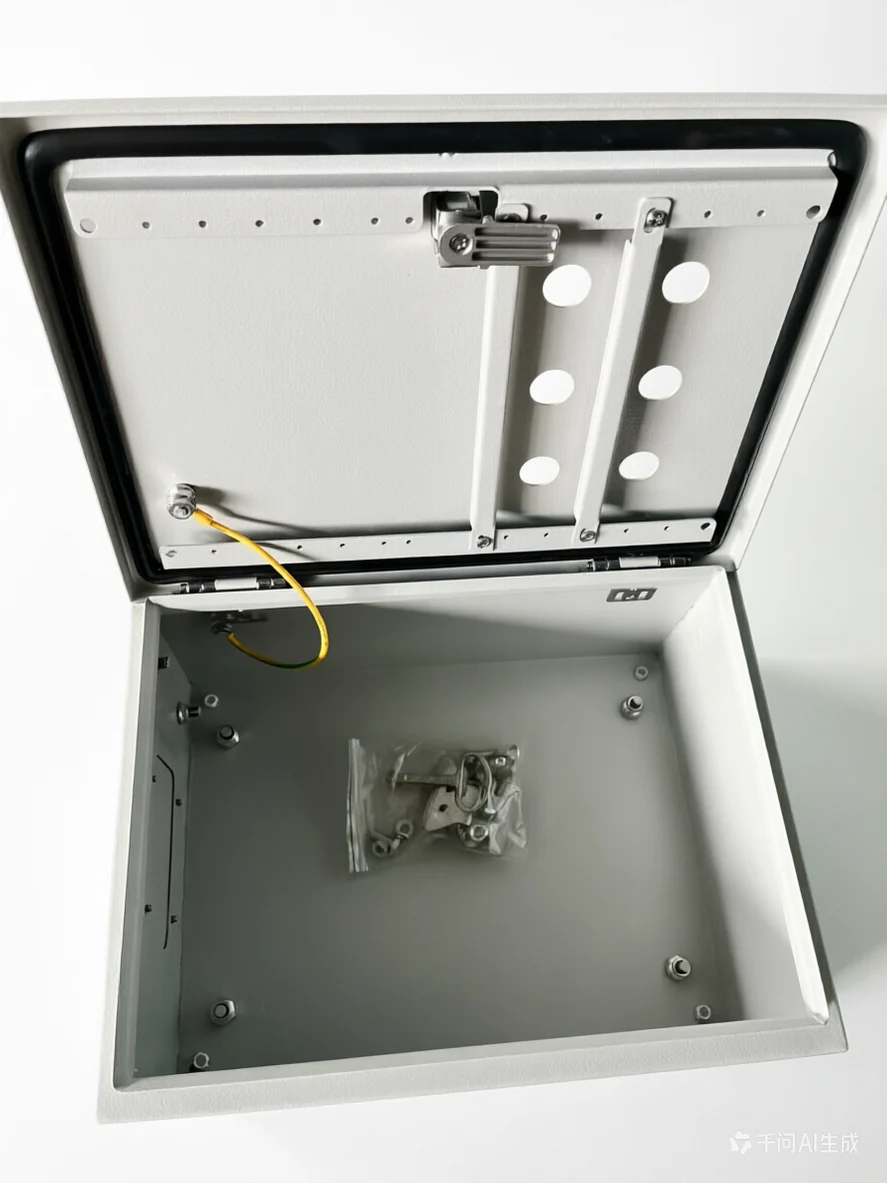

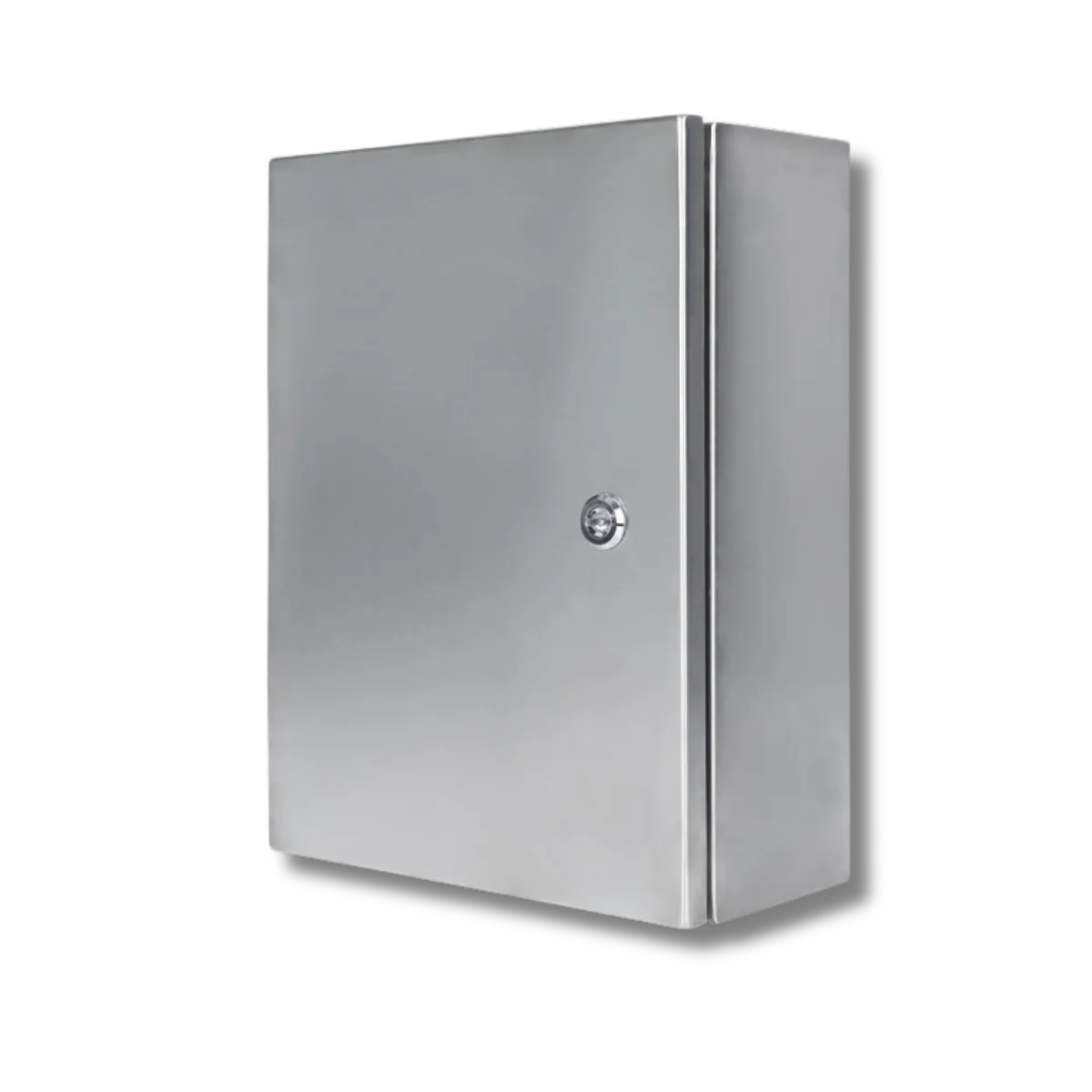

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。

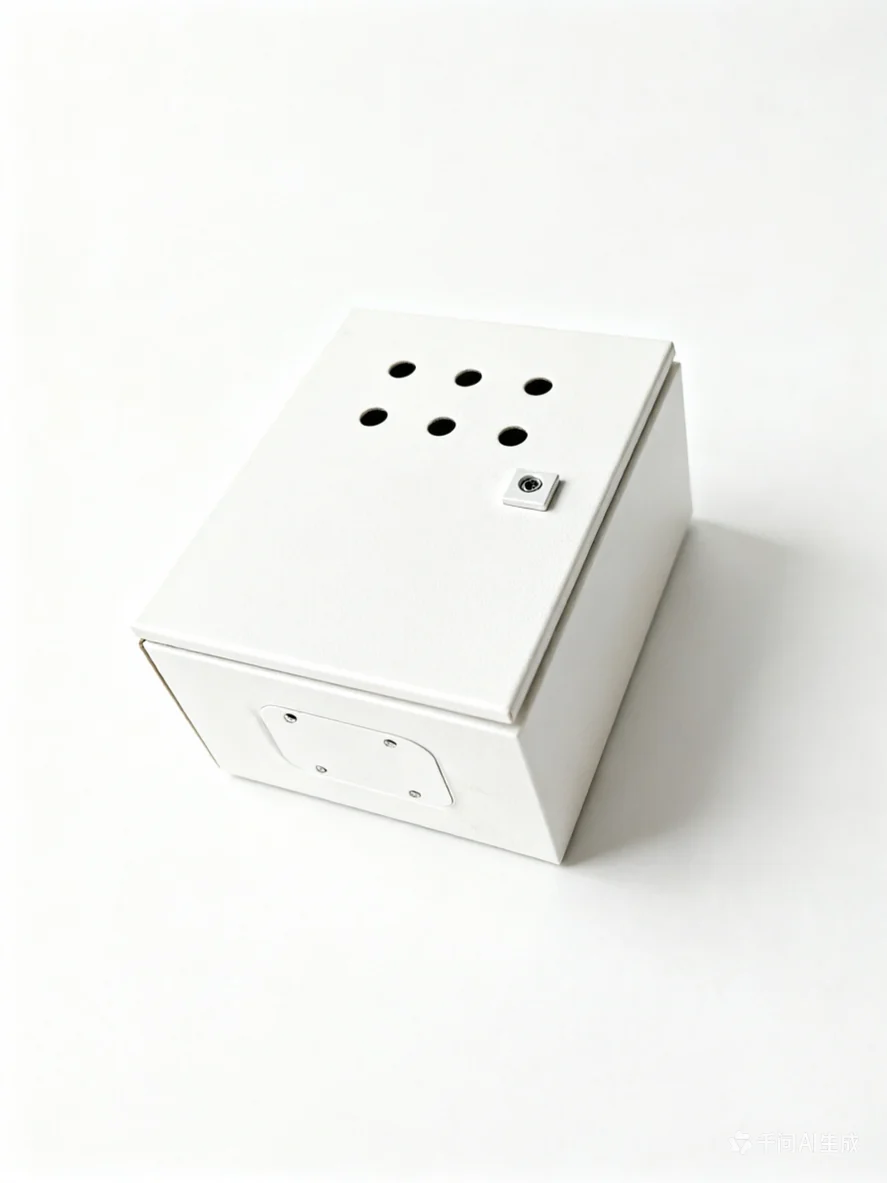

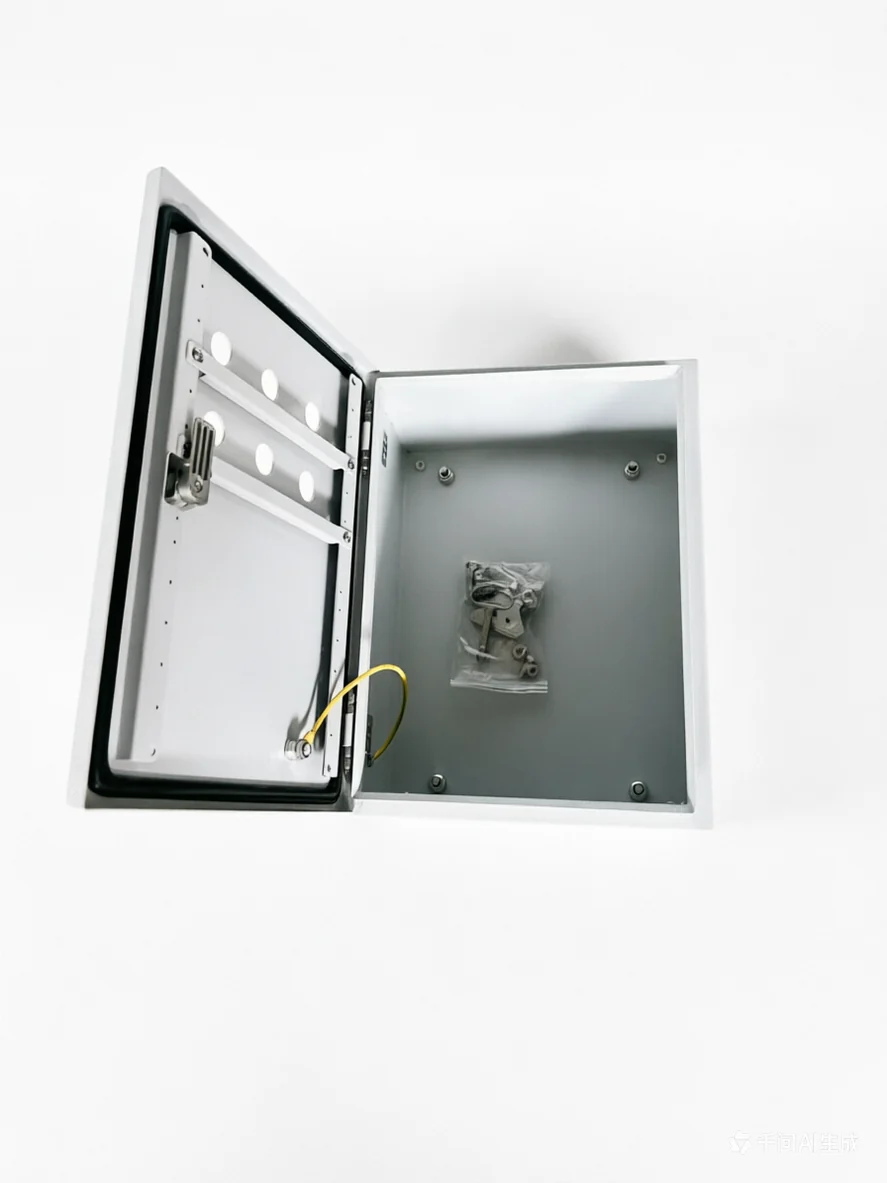

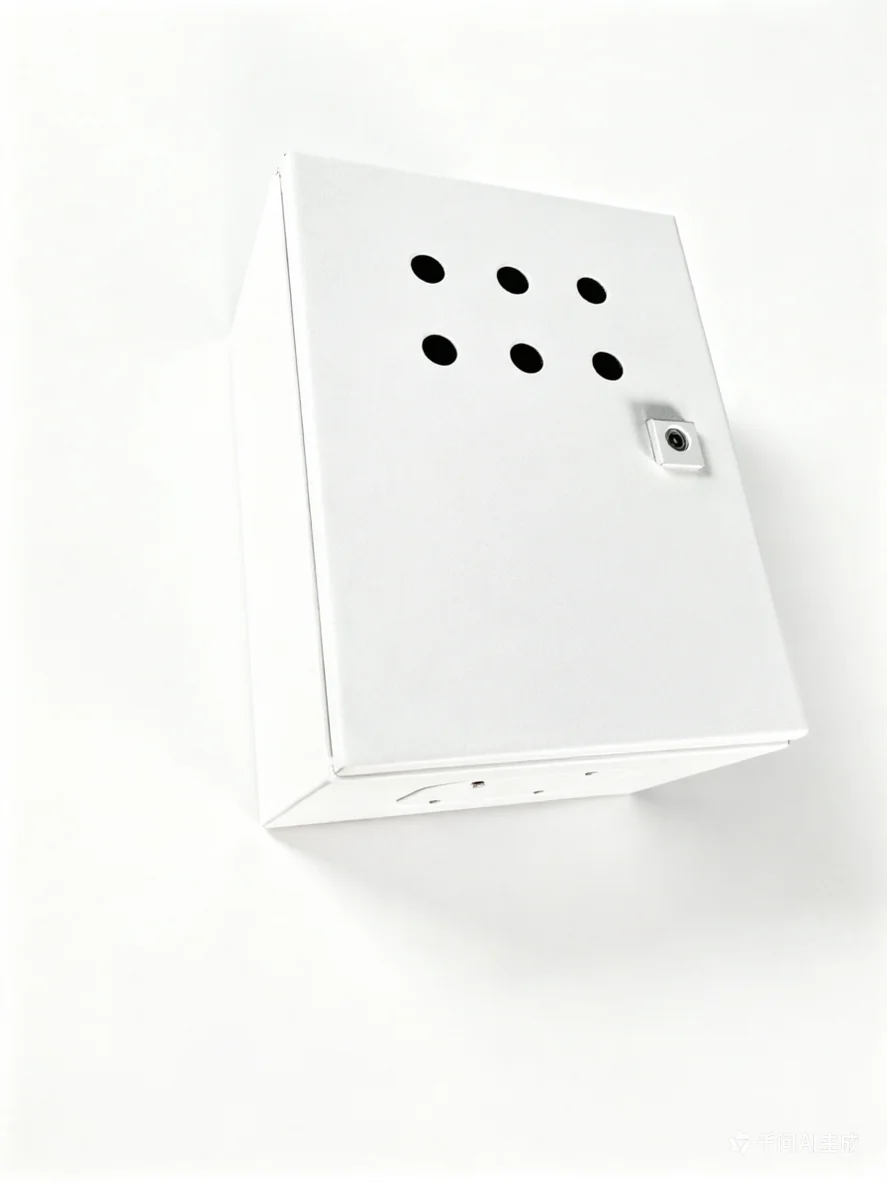

图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
壁挂机箱：更多实拍
同系列产品的出厂实拍。同一产品可放多张，按车间实拍原样呈现。

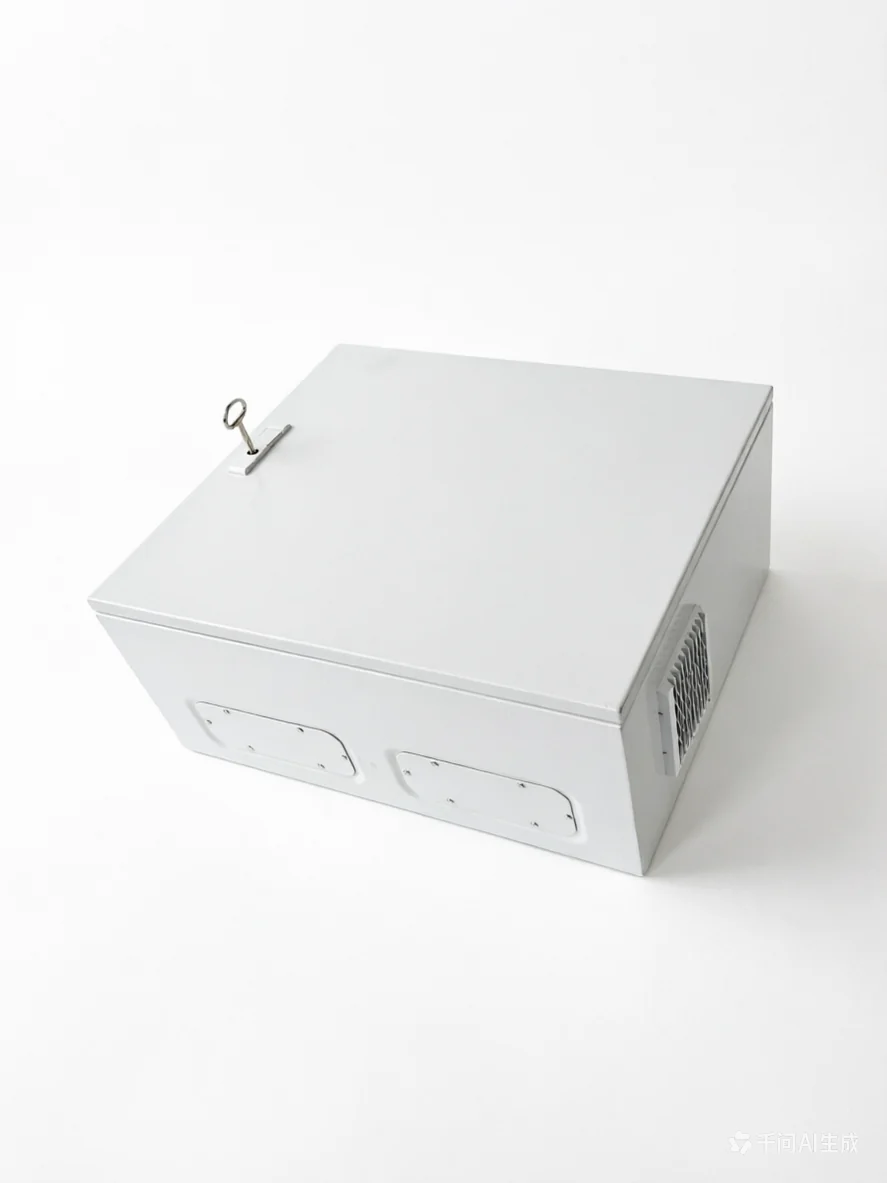

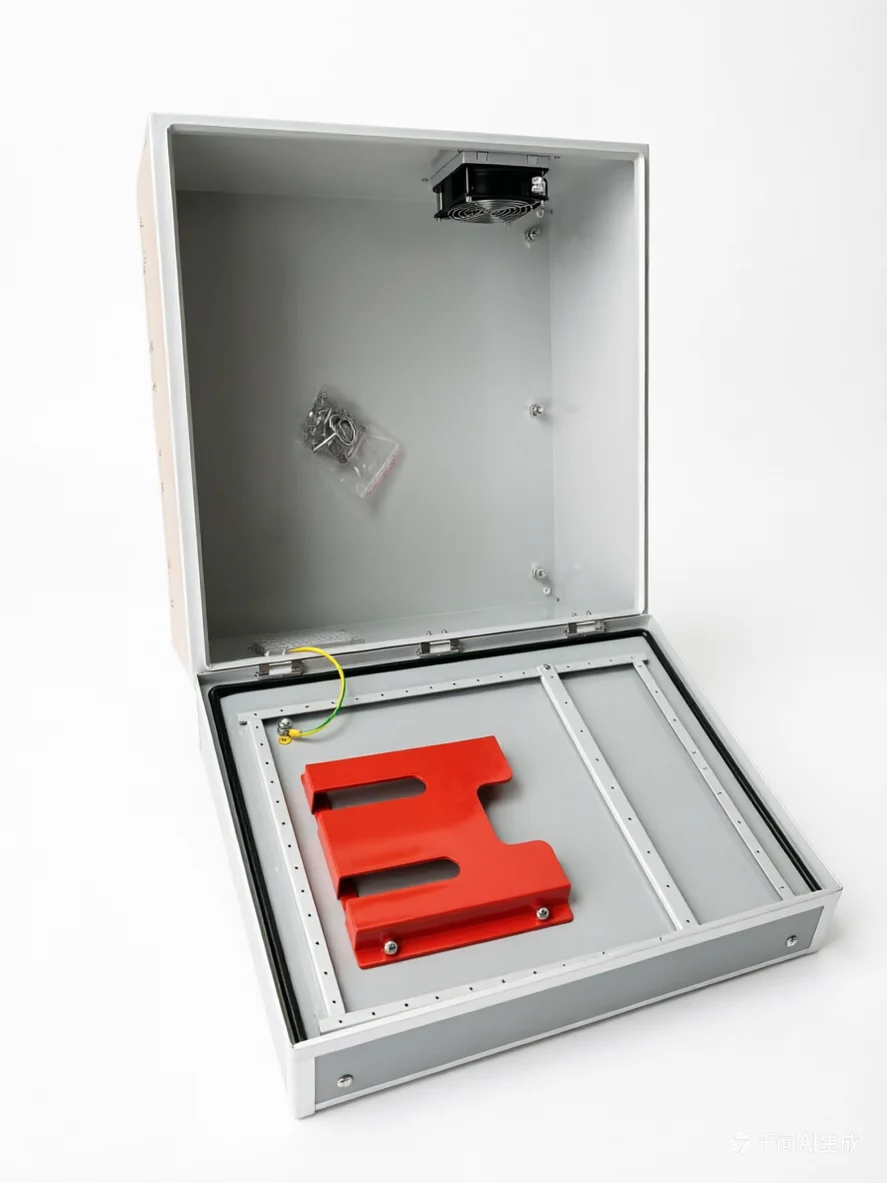

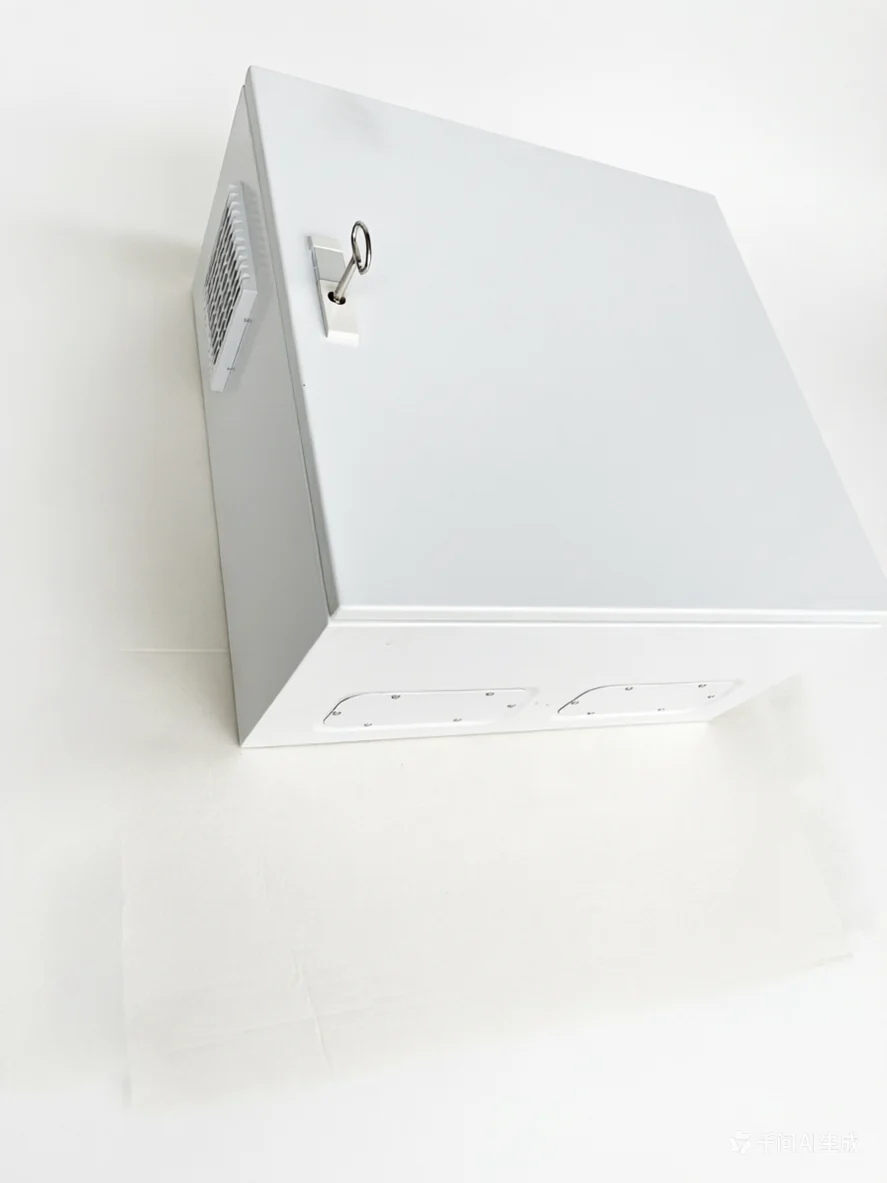

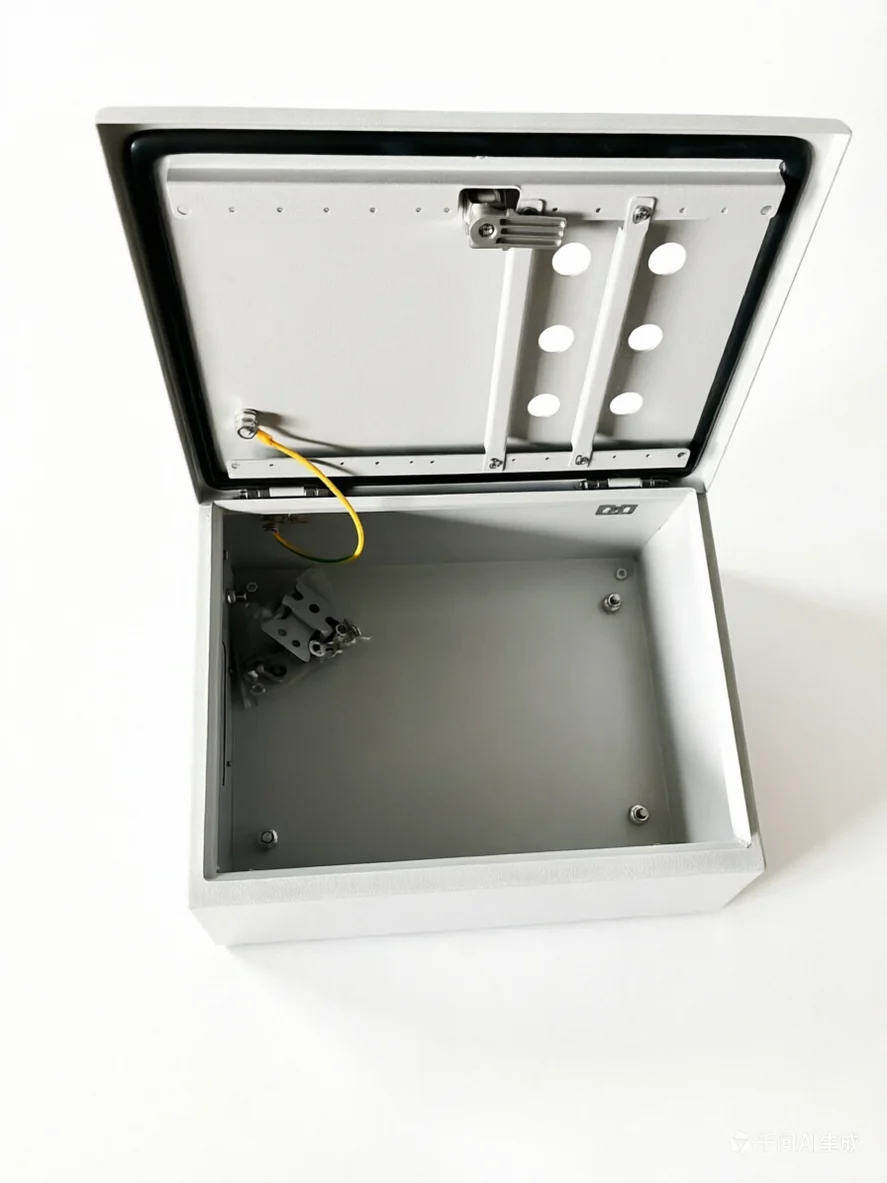

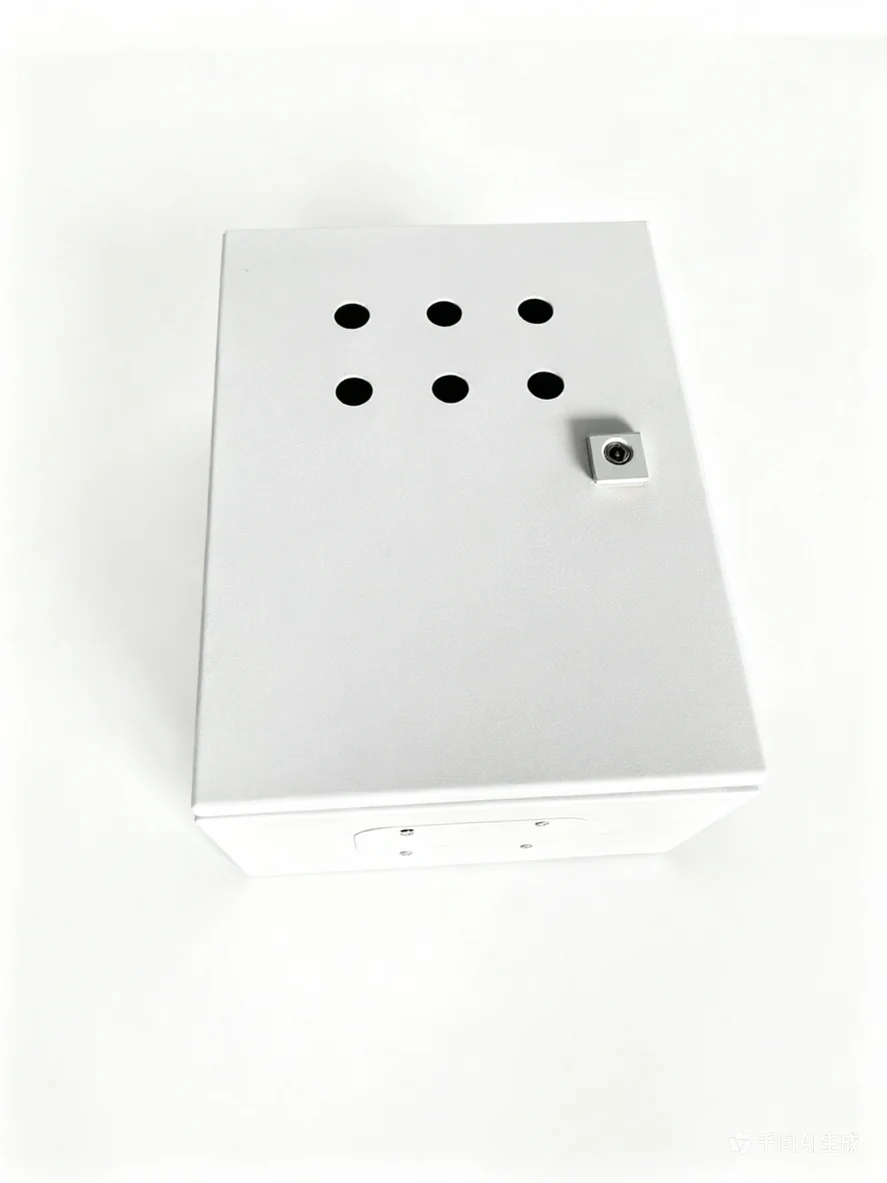

本区为出厂实拍。图位编号即拍摄清单序号。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
楼层配电
微断 + 端子的楼栋 / 楼层墙装箱，土建预留挂点即可安装。
机侧控制
单台设备的起停与保护控制，就近挂墙省地面。
照明控制
时控 / 光控的照明分路控制，走道与厂区灯区管理。
泵房 / 水处理
潮湿场合 304 不锈钢 + IP65，抗凝露与水汽。
产线小站
分线端子箱、信号中继箱，与主柜分设就近操作。
改造加装
设备升级补挂控制箱，现场测量出图，不破土建。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 宝钢 / 鞍钢冷轧板（SPCC）/ 304 不锈钢 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
挂墙能挂多重？
四点 M8 加强固定满载 ≤120 kg，挂钩式 ≤60 kg。超过这个重量建议落地机柜——不是挂不住，是长期振动下挂点疲劳风险不值得冒。
墙体有什么要求？
混凝土 / 实心砖墙直接四点膨胀螺栓；空心砖与轻质隔墙要打穿墙螺杆背衬板或落支架，安装方案在交付文件里给清楚。
潮湿车间用什么材质？
一般潮湿选 SPCC + IP65；有水冲洗、食品级或沿海盐雾场合直接 304 不锈钢，别指望涂层扛水洗。
透明门靠谱吗？
PC（聚碳酸酯）透明门抗冲击是普通玻璃的几十倍，看指示灯不用开门；缺点是久了会磨花，频繁操作场合建议金属门 + 视窗。
能和现装的箱子尺寸一致吗？
可以。旧箱更换最怕孔位对不上墙——把旧箱外形与挂孔距发来，我们按原尺寸原孔位做，直接原位替换。
最小起订和交期？
1 台起订，标准尺寸 15 天内，非标 15–25 天；批量（≥20 台）另议排产优先。
