星三角启动柜
- 接触器：主 / 星形 / 角形三只，机械联杆 + 电气常闭触点双重互锁
- 切换：时间继电器 5–30 s 整定，转速接近额定后切全压运行
- 起动电流：约为直接起动的 1/3，起动转矩同步降为 1/3（轻载适用）
- 保护：热继电器或电子电机保护器，过载、断相、不平衡
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 壁挂式（≤18.5 kW）或落地式（≥22 kW），单门 / 双门 |
|---|---|
| 标准尺寸（宽×深×高） | 600×300×800（壁挂）/ 800×600×1600（落地）mm，可非标 |
| 柜体结构 | 1.5–2.0 mm 冷轧碳钢折弯焊接，静电粉末喷涂 |
| 防护等级 | IP54 标配 / IP65 可选（GB 4208 / IEC 60529） |
| 操作面板 | 起动 / 停止按钮、运行指示灯、手动 / 自动选择开关 |
| 进出线 | 底部电缆进线，敲落孔按图配置格兰头 |
| 安装方式 | 壁挂 / 落地靠墙，柜底槽钢基础可选 |
| 额定工作电压 | 主电路 AC 380V / 400V，50 Hz；控制回路 AC 220V 或 DC 24V |
|---|---|
| 适用电机 | Δ 接法（6 端子）三相异步电机，7.5–90 kW |
| 接触器配置 | 主接触器 KM + 星形 KMY + 角形 KMΔ，AC-3 使用类别 |
| 切换方式 | 时间继电器自动切换，5–30 s 可调；可选电流继电器按电流切换 |
| 切换时序 | 先断星形、经 50–100 ms 死区再合角形，杜绝相间短路 |
| 保护配置 | 热继电器（1.05–1.2 In 整定）或电子电机保护器，含断相保护 |
| 指示与测量 | 运行 / 故障指示灯，电流表 / 电流互感器可选 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 单电机标准型 | 一柜一电机，按钮操作 + 自动切换，最常用 |
|---|---|
| 双速电机组合型 | 星三角起动 + 双速切换一体柜，排烟风机场景（消防联动按项目要求确认供货方案） |
| 多电机共用型 | 两只以上小电机共用一套星三角（各自独立保护），控制成本 |
| 就地 + 远控型 | 柜面操作与远程信号并存，预留 DCS / PLC 无源干接点 |
| 与软启对比 | 预算有限、轻载起动选星三角；需要调速能力与软停车选变频 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 互锁验证 | 逐台验证机械联杆有效、电气互锁触点动作正确 |
| 出厂试验（逐台） | 绝缘电阻 ≥1 MΩ、工频耐压 2500V/1min、通电做 3 次完整 Y-Δ 切换循环 |
| 温升 | 接触器与端子连接处温升 ≤70 K |
| 随货文件 | 原理图、接线图、端子表、含品牌型号的 BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
互锁一道不少
机械联杆加电气常闭触点双重互锁——星形与角形接触器绝无同时吸合的可能，这是星三角柜唯一不能省的安全件。
切换死区
先断星形、经死区延时再合角形，电弧熄灭后才换接，杜绝切换瞬间的相间短路与二次涌流。
逐台通电切换试验
出厂前每台做 3 次完整 Y-Δ 起动切换循环，用指示灯时序与电流记录核对，不通过不出厂。
保护按电机铭牌整定
热继电器整定值随电机铭牌电流写入出厂文件，现场换电机时按新铭牌重新核对。
线号即回路号
每根导线套线号管，编号与原理图回路号一一对应，现场排查不用万用表一根根摸。
主回路与控制线分开
动力线与控制线分槽敷设，降低切换瞬间的电磁干扰对时间继电器的影响。
实拍与柜体结构

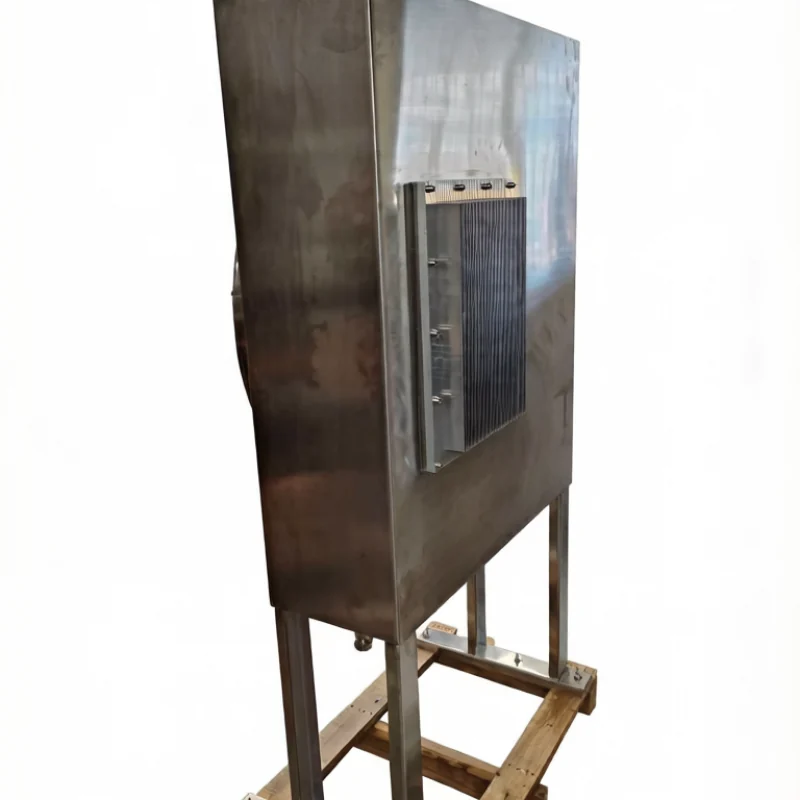

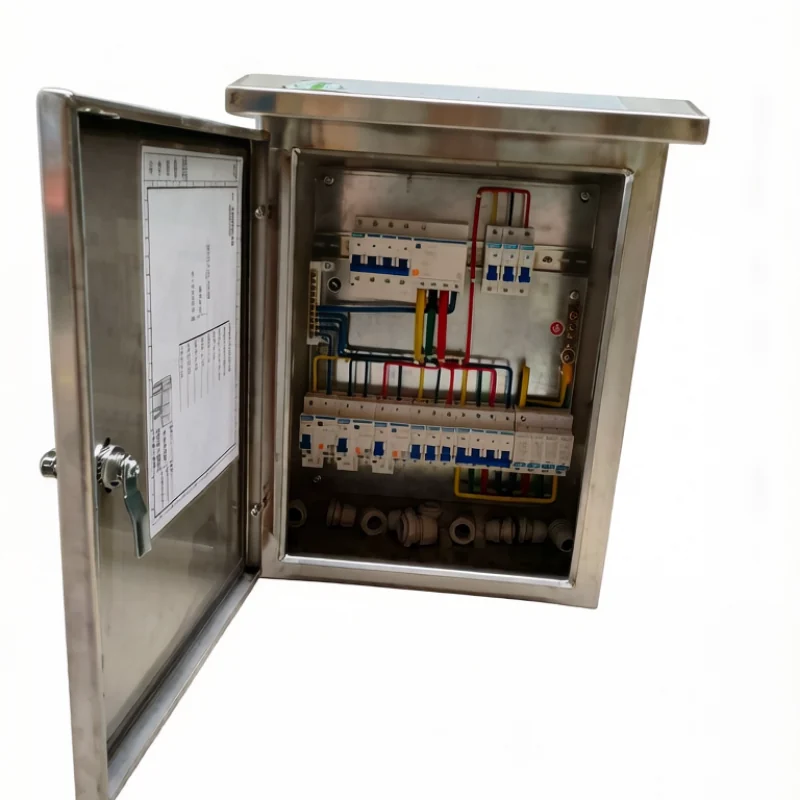

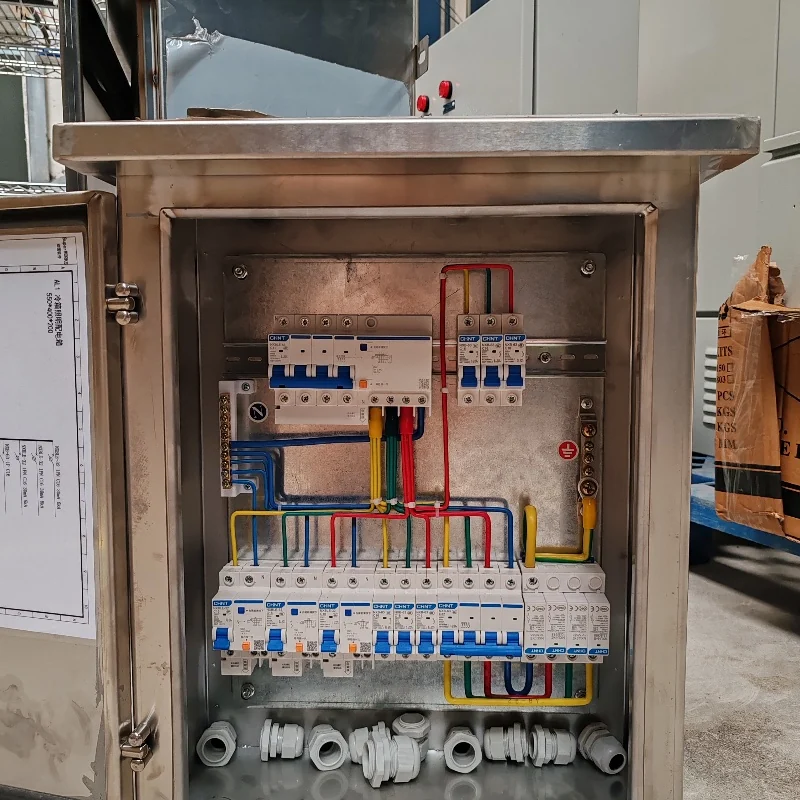

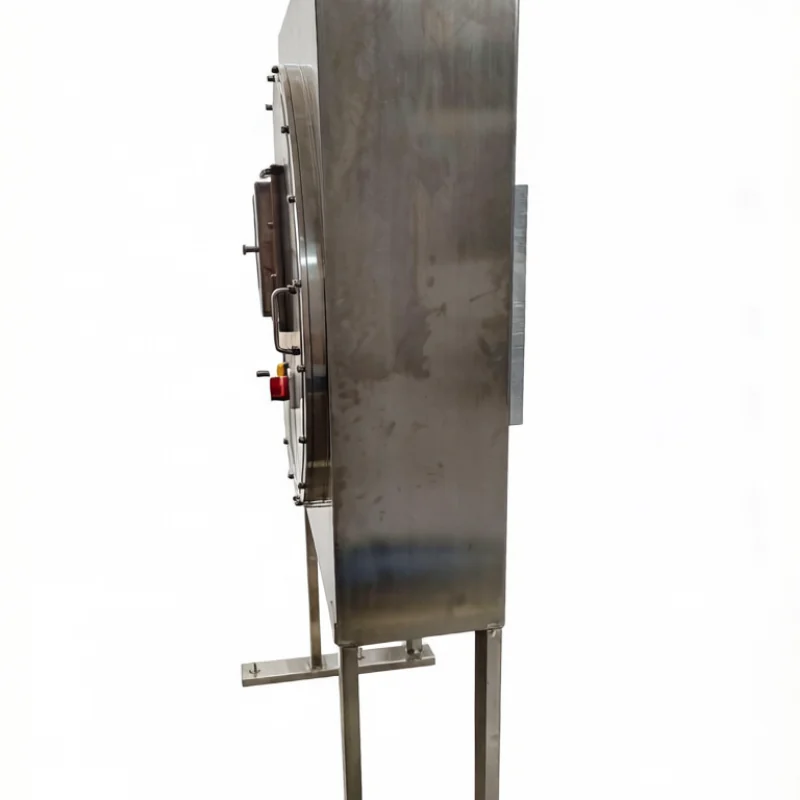

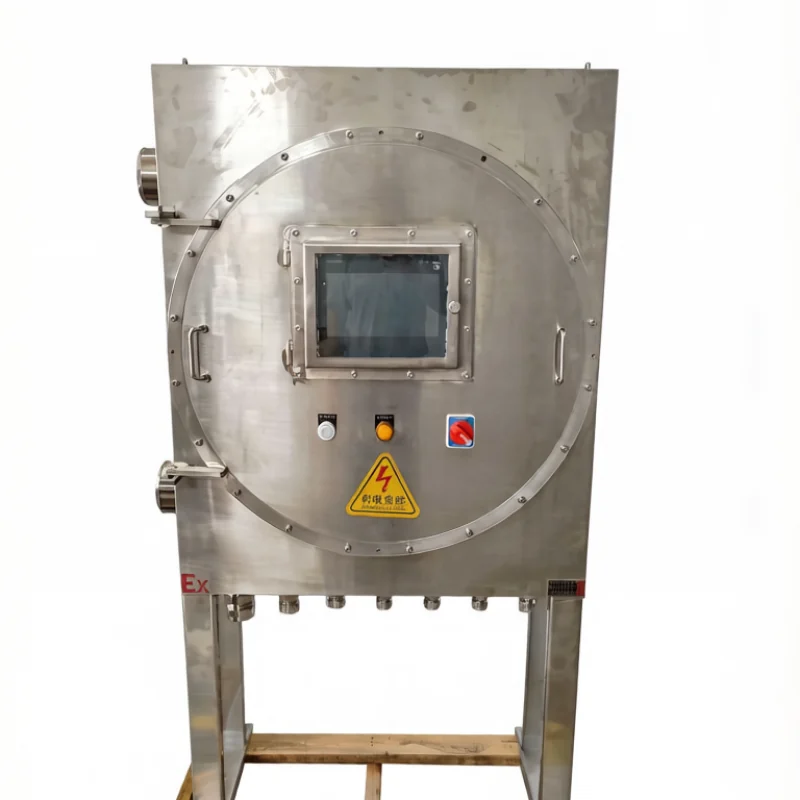

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
离心风机
起动转矩需求低，星三角是最经济的方案，配风门关闭起动更平稳。
离心水泵
关阀起动、运行后开阀，星三角降低对管网与电网的双重冲击。
空压机轻载起动
卸载状态下用星三角起动，进气阀全开前完成切换。
搅拌机与混料机
介质粘度低、可空载起动的工况适用；高粘度建议自耦或软启。
皮带输送机
空载起动场景可用；满载起动必须选自耦降压或软启动柜。
老线改造替换
故障的老式 XJ01 降压柜换成星三角或软启，接口按原线缆重新对图。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
什么样的电机能用星三角起动？
必须是 380V Δ（三角形）接法的三相异步电机，接线盒 6 个端子。额定接法为 Y 或功率很小（≤4 kW）的电机不能做星三角切换。订购前把电机铭牌照片发来，我们帮你核对。
切换时间怎么定？
经验是让电机加速到额定转速的 80–85% 再切换，风机水泵通常 5–10 秒，惯性大的离心设备 15–30 秒。现场首次调试时按起动电流回落曲线微调，整定值写进交付记录。
星三角和软启动怎么选？
看起动转矩需求：风机、水泵等轻载起动，星三角便宜可靠；需要更平滑的电流斜坡、软停车或轻载节能，选软启动柜。价格上同功率星三角约为软启柜的一半。
能带载起动吗？
不能。星三角起动转矩只有全压的 1/3，只能空载或轻载起动。破碎机、球磨机这类重载起动设备请选自耦降压启动柜（80% 档转矩可达 64%）或软启动柜。
一台柜子能带几台电机吗？
可以做成多回路共用型，但共用意味着同时只能起动一台，且各自需独立保护。台数多、要同时运行时建议改用 MCC 或软启柜分路控制，我们按你的运行时序出方案。
为什么星形和角形接触器必须互锁？
两只接触器同时吸合等于电源相间短路，几十毫秒就烧接触器和母排。所以机械联杆与电气常闭触点两道互锁必须同时存在，缺一道都是隐患柜。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
把电机铭牌发来，先核能不能用星三角
电机铭牌或起动工况发过来，免费出起动方案对比与报价 · 24 小时内回复 · 支持来图定制。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
