计量电表箱
- 表位：1–12 位单相 / 三相，可混合布置
- 互感器：大电流回路配 CT，二次侧 5 A / 1 A，接线独立走线
- 抄表：门装观察窗，不开箱读数；远程抄表（RS485）接口预留
- 铅封：表位与接线腔独立铅封位，权责清晰
- 分路保护：每位表后配断路器，过载短路各管各
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱体型式 | 户内明装 / 暗装；户外型加防雨檐与 IP54 |
|---|---|
| 标准尺寸（宽×高×深） | 按表位数：400×500×160（4 位）至 800×1200×250（12 位）mm，可非标 |
| 箱体结构 | 1.2–1.5 mm 冷轧板，静电粉末喷涂；腐蚀环境不锈钢 |

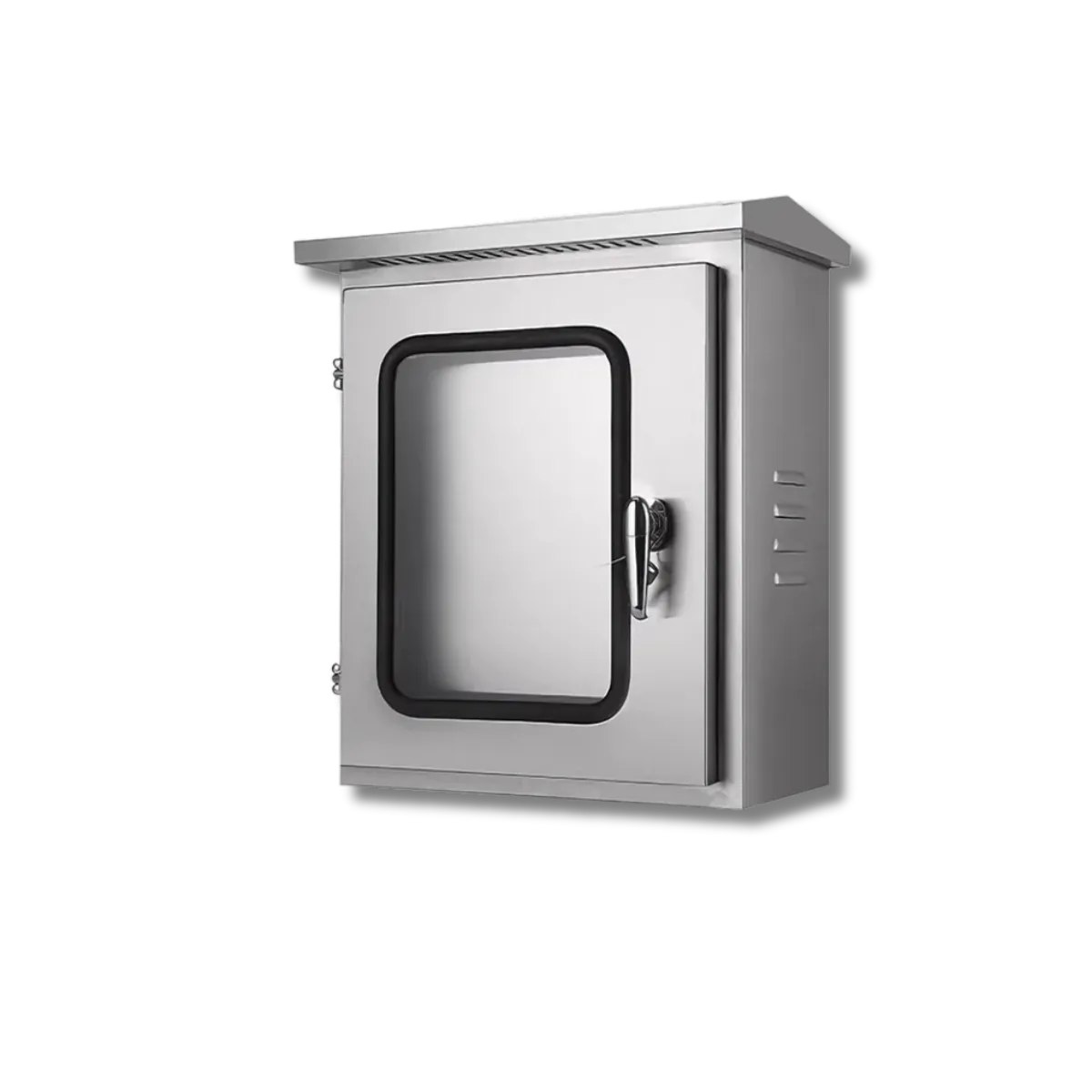

| 观察窗 | 透明 PC 窗，覆盖全部表位，不开箱抄表 |
| 门与锁 | 双开门（多位箱），扣锁 + 铅封位 |
| 分隔 | 计量腔与接线腔物理隔开，各自门封 |
| 额定电压 | AC 220/380V，50 Hz |
|---|---|
| 表位规格 | 单相 5(60) A 直入；三相直入或经互感器接入 |
| 互感器 | 按回路电流配 CT（如 200/5），准确级 0.5S / 0.2S 可选 |
| 表后保护 | 每位表后配断路器，单相 1P+N / 三相 3P+N |
| 二次回路 | CT 二次独立走线、分色（黄绿红），接线端子专用 |
| 远程抄表 | 预留 RS485 / 载波采集器安装位与走线孔 |
| 分工具实 | 表计选型检定与封印由供电部门 / 业主负责，我们做箱与回路 |
| 出租厂房型 | 三相经互感器分户计量 + 表后分路，一厂一表 |
|---|---|
| 宿舍公寓型 | 单相多位表密集布置，表后微型断路器 |
| 商铺商业型 | 单相 + 三相混合表位，公摊回路单列 |
| 充电桩计量型 | 三相表位 + 桩馈出回路，计量与配电同箱 |
| 农网 JP 型 | 计量 + 配电 + 补偿一体（见 JP 农网综合配电箱） |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 二次回路检查 | CT 二次侧极性、变比逐台核对，禁开路 |
| 出厂试验（逐台） | 绝缘电阻、耐压、主回路通电与二次接线核对 |
| 温升 | 端子与母排连接处 ≤70 K |
| 随货文件 | 系统图、CT 变比表、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
计量与接线分腔
计量腔与接线腔物理隔开、各有门封与铅封位：表归表、线归线，供电或物业封表不动我们的线，责任清楚。
CT 线独立走线
CT 二次线黄绿红分色、独立线槽，极性与变比逐台核对，二次侧永不开路——开路会产出危险高压，这条是铁律。
抄表不开箱
透明 PC 窗覆盖全部表位，抄表不开箱门；窗与门封一体，防尘防潮不牺牲。
表位即房号
表位、表后开关、出线标签按房间 / 铺位编号一一对应，标签随货，收费对账不用猜。
CT 变比写进文件
每个回路 CT 变比写进随货变比表贴在箱门内侧，换表校核照单读，不靠记忆。
密集表位留风道
12 位密集表位留上下通风道，夏季满载不闷箱，电子表不高温漂移。

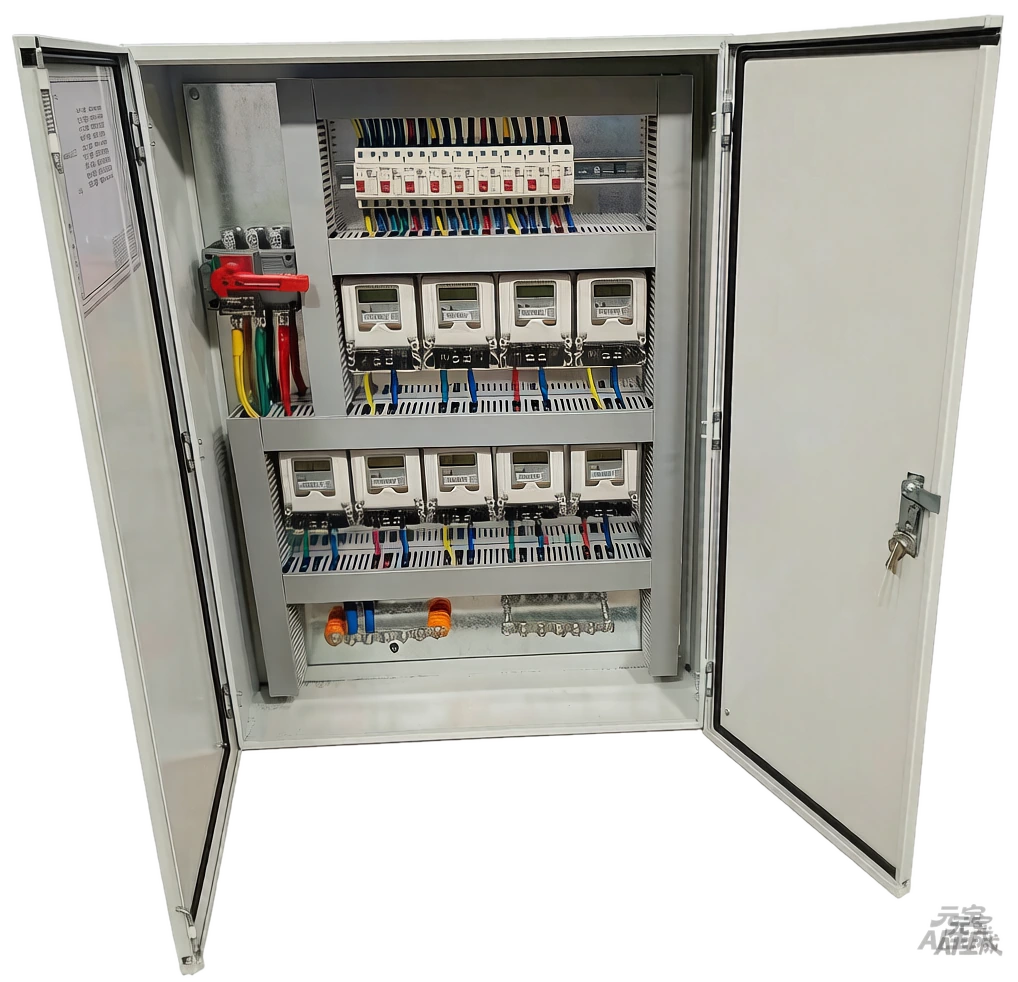

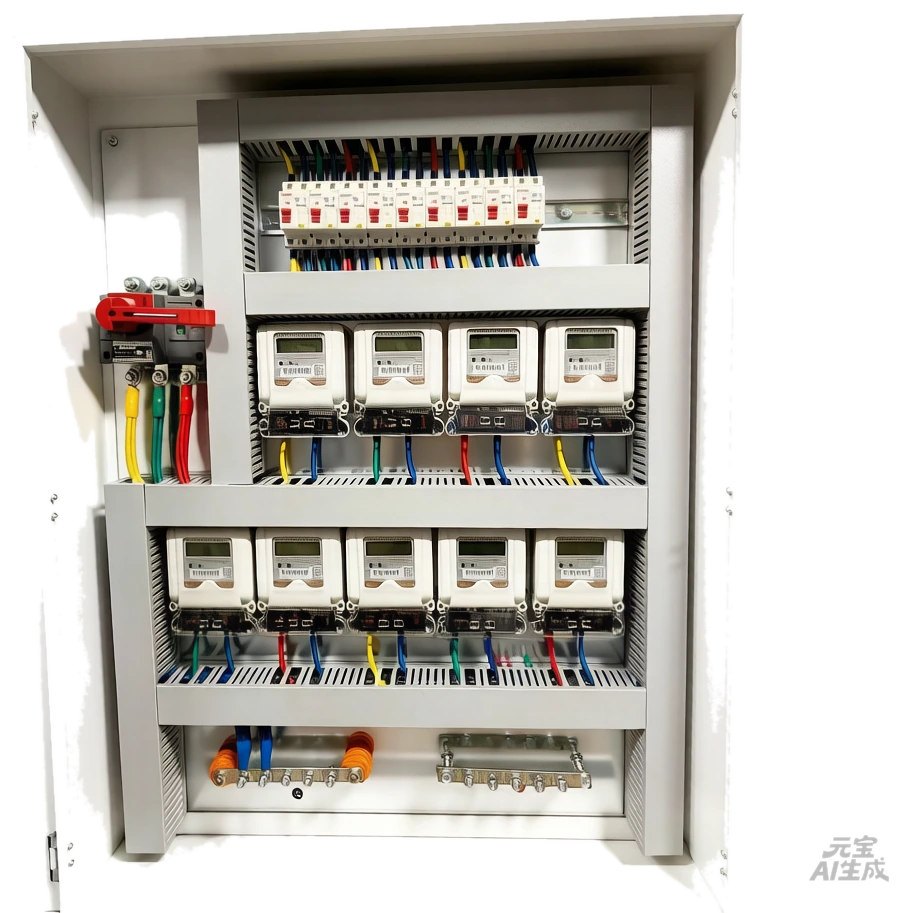

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
出租厂房与园区
一厂一表分户计量，公摊单列。
宿舍与公寓
单相多位密集计量，抄表一目了然。
商铺与市场
单三相混合表位，业态复杂也能排。
充电桩场站
计量与桩馈出同箱，计量关口前移。
农业排灌计量
户外型分户计量，机井一表一卡。
内部能耗考核
车间 / 工序分表计量，成本核算有依据。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
电表你们提供吗？
表计本体我们默认不提供——供电局管辖的计量表由供电部门配置、检定与封印；内部考核表可由业主自购（我们按表的外形尺寸开孔）或代购。我们负责箱体、互感器、二次回路与表后保护，权责在合同里写清。
直入表和经互感器怎么选？
回路电流 ≤60 A 用直入表（5(60)A 规格）；超过 60 A 或三相大电流，用互感器接入（表读数 × CT 倍率）。界限就是表的规格，我们按回路电流直接定。
CT 变比怎么定？
按回路最大工作电流的 1.2–1.5 倍选一次侧，让常用负荷落在表的准确区（额定电流的 30%–100%）。变比选太大日常计量偏小，选太小容易过载——把各回路电流清单发来，我们逐路给变比建议。
能接远程抄表吗？
预留 RS485 总线与采集器安装位，带 485 口的电表（业主或供电侧提供）即插即用；载波抄表留走线孔。远程抄表平台一般由表计厂商或物业提供，我们保证箱内这一段规范好接。
出租房多位箱要多大？
按表位数与回路：12 位单相常用 800×1200 mm；要加公摊回路或三相位再放大一档。把房间数和单三相需求发来，我们出布置图。
户外安装会不会进水？
户外型防雨檐 + 双门封 + 底部格兰头，IP54 起；台风多雨地区升级 IP65。箱底加防潮呼吸阀平衡内外温差凝露。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
分户计量需求发来，表位照它排
回路清单（单三相 / 电流 / 表位数）发来，免费出计量方案与变比建议 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
