MNS 抽屉柜
- 柜架：C 型材螺栓拼装（模数化），柜架与抽屉单元尺寸按模数统一
- 抽屉：8E / 16E / 24E 单元，抽出、隔离、工作三个位置带机械联锁
- 触头：一次插接触头镀银，逐台检测插拔力与接触电阻
- 分隔：母线室、电缆室、元件室分隔布置，故障不跨区蔓延
- 试验：逐台抽屉操作试验 + 通电功能试验，触头温升可控
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 抽屉式低压开关柜，模数化 C 型材螺栓拼装柜架 |
|---|---|
| 标准尺寸（宽×深×高） | 柜宽 600 / 800 / 1000 mm，深 600 / 1000 mm，高 2200 mm，可并联成列 |
| 柜架结构 | C 型材（镀锌 / 覆铝锌板）螺栓拼装，模数化开孔，强度高且可拆改 |
| 抽屉单元 | 8E / 16E / 24E 单元（1E=25 mm），抽出、隔离、工作三位置 |
| 一次触头 | 镀银插接触头，逐台检测插拔力与接触电阻 |
| 分隔结构 | 母线室、电缆室、元件室分隔布置，故障不跨区蔓延 |
| 表面处理 | 静电粉末喷涂 60–80 μm，200℃ 烘烤 |
| 防护等级 | IP30 / IP40 标配（抽屉柜通风散热需要），可做到 IP54 |
| 额定电压 | AC 380V / 400V，50 Hz，三相 |
|---|---|
| 主母线载流 | 水平主母线 ≤2000 A（更大电流按项目核算），垂直母线按柜型配置 |
| 抽屉容量 | 单个抽屉最大额定电流可达 630 A（按抽屉尺寸与散热定） |
| 抽屉功能 | 进线、馈线、电动机控制、变频、软启动等单元均可做成抽屉 |
| 保护配置 | 断路器 + 热磁 / 电子式脱扣，电动机抽屉配接触器与热继电器 |
| 位置联锁 | 抽屉在带电状态不能抽出，抽出前先断开主回路 |
| 接地系统 | PE 接地母排独立，抽屉接地触头与柜体可靠接触 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 进线抽屉 + 馈线抽屉 | 进线单元与若干馈线抽屉单元组合，回路密度高 |
|---|---|
| 电动机控制中心 | 多台电动机抽屉单元，配接触器与热继电器，就地或远程控制 |
| 变频抽屉单元 | 变频器做成固定分隔式或抽屉式，单独散热风道 |
| 双电源进线 | 两路进线抽屉 + 联络，实现双电源切换与母联 |
| 无功补偿单元 | 电容补偿做成抽屉单元，按功率因数自动投切 |
| 并柜成列 | 多台柜并联成列，水平母线贯通，扩展灵活 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 7251.8（抽屉式成套） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 抽屉操作试验 | 逐抽屉做抽出、隔离、工作三位置操作与联锁验证 |
| 出厂试验（逐台） | 插拔力与接触电阻、回路通断、绝缘耐压、接地连续性、通电功能 |
| 随货文件 | 电气原理图、抽屉回路表、含品牌型号的 BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
一次触头镀银
一次插接触头镀银，逐台检测插拔力与接触电阻。触头是抽屉柜最关键的接点，接触不良就是发热和拉弧。
抽出隔离工作联锁
每个抽屉做抽出、隔离、工作三个位置，带机械联锁。带电状态抽不出来，这是安全底线，别绕过。
母线电缆元件分室
母线室、电缆室、元件室分隔布置。一个回路出故障，电弧和热量不跨区蔓延，检修也只在对应室操作。
C 型材柜架
柜架用 C 型材螺栓拼装，模数化开孔。刚性够，抽屉导轨才顺，长期插拔不晃。
8E/16E/24E 单元
单元高度按 1E=25 mm 模数排，8E、16E、24E 灵活组合。回路表一排，就知道要几台柜。
抽屉操作试验
出厂前逐抽屉做插拔操作与通电试验。插不到位、联锁不到位，这些在厂里就卡下来。
实拍与柜体结构

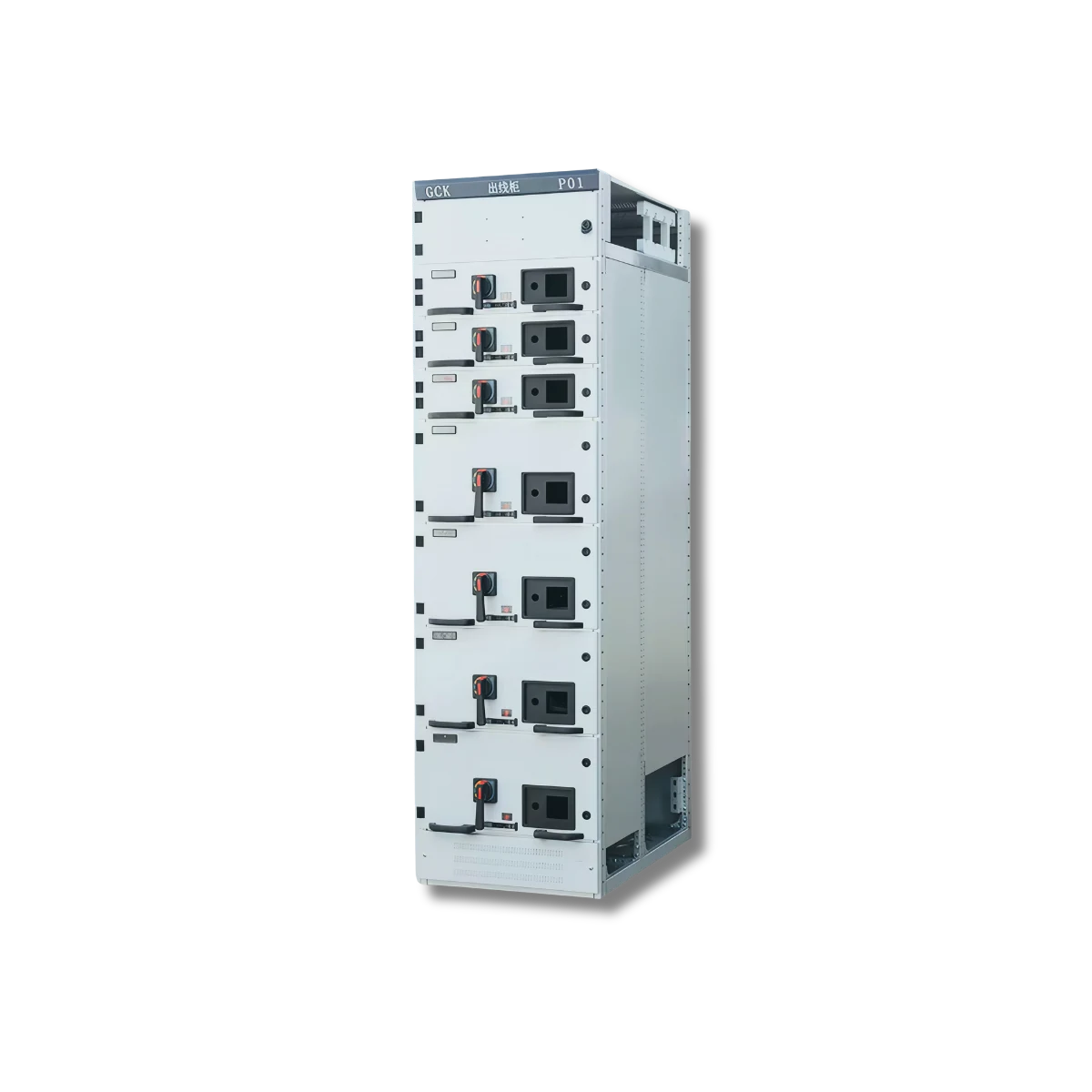

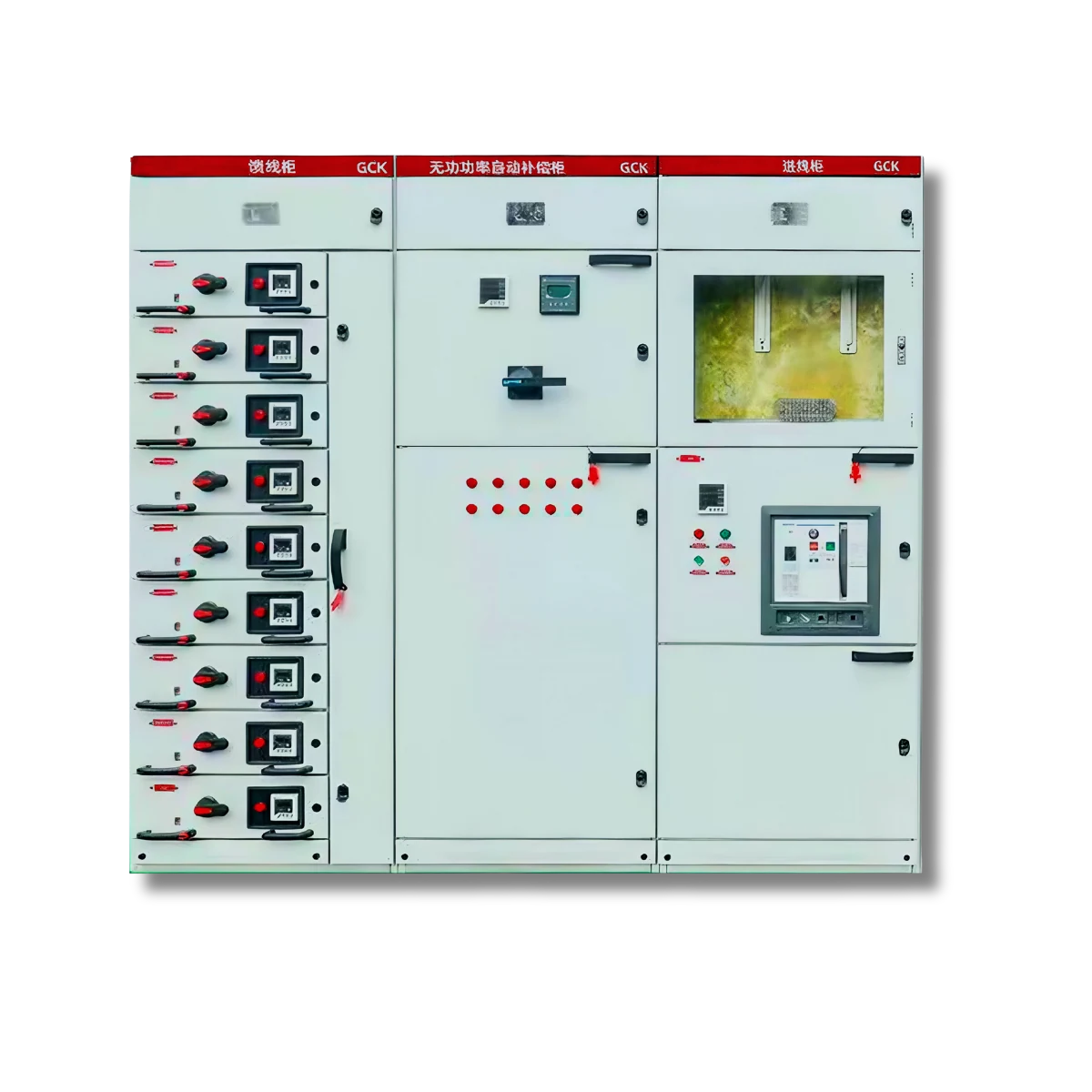

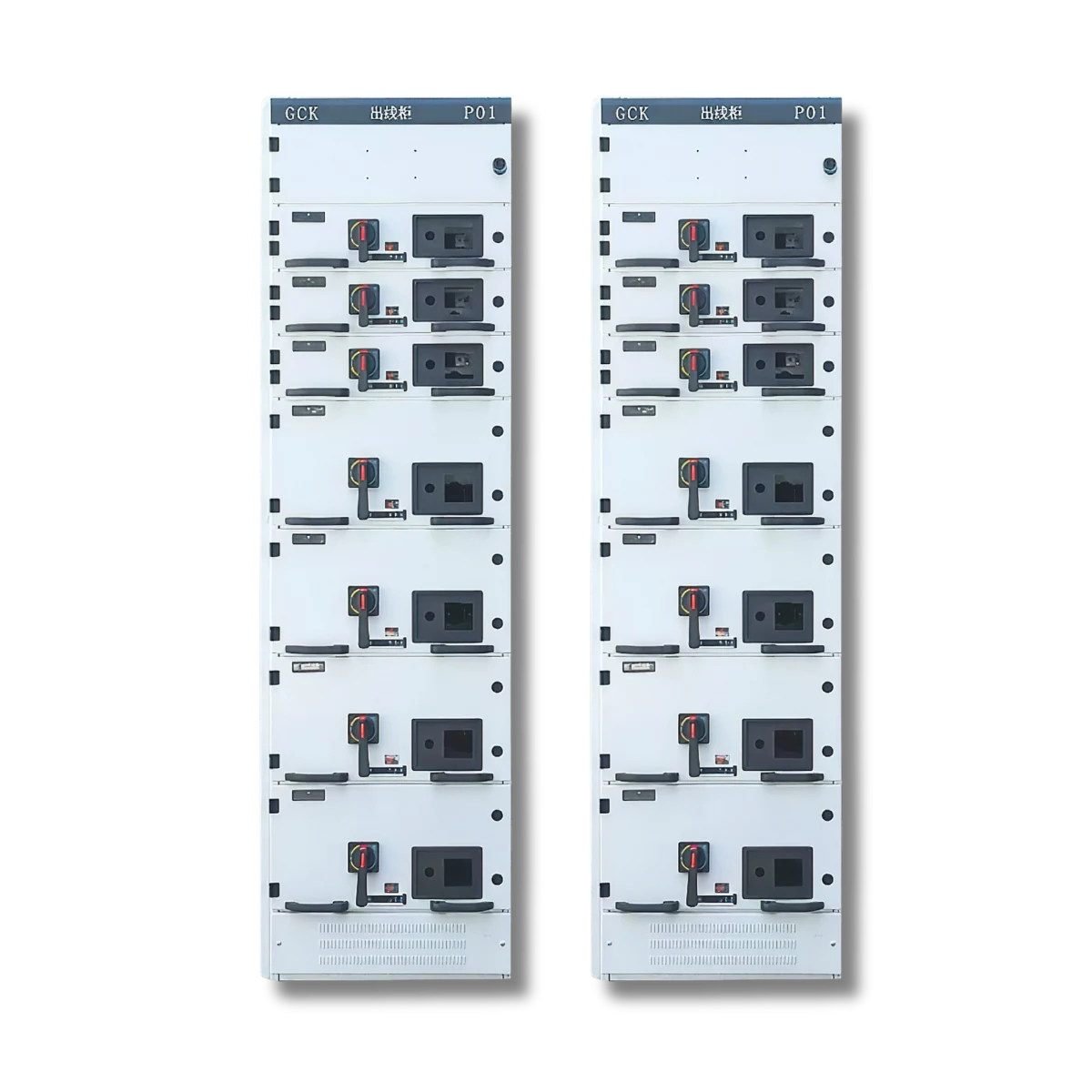

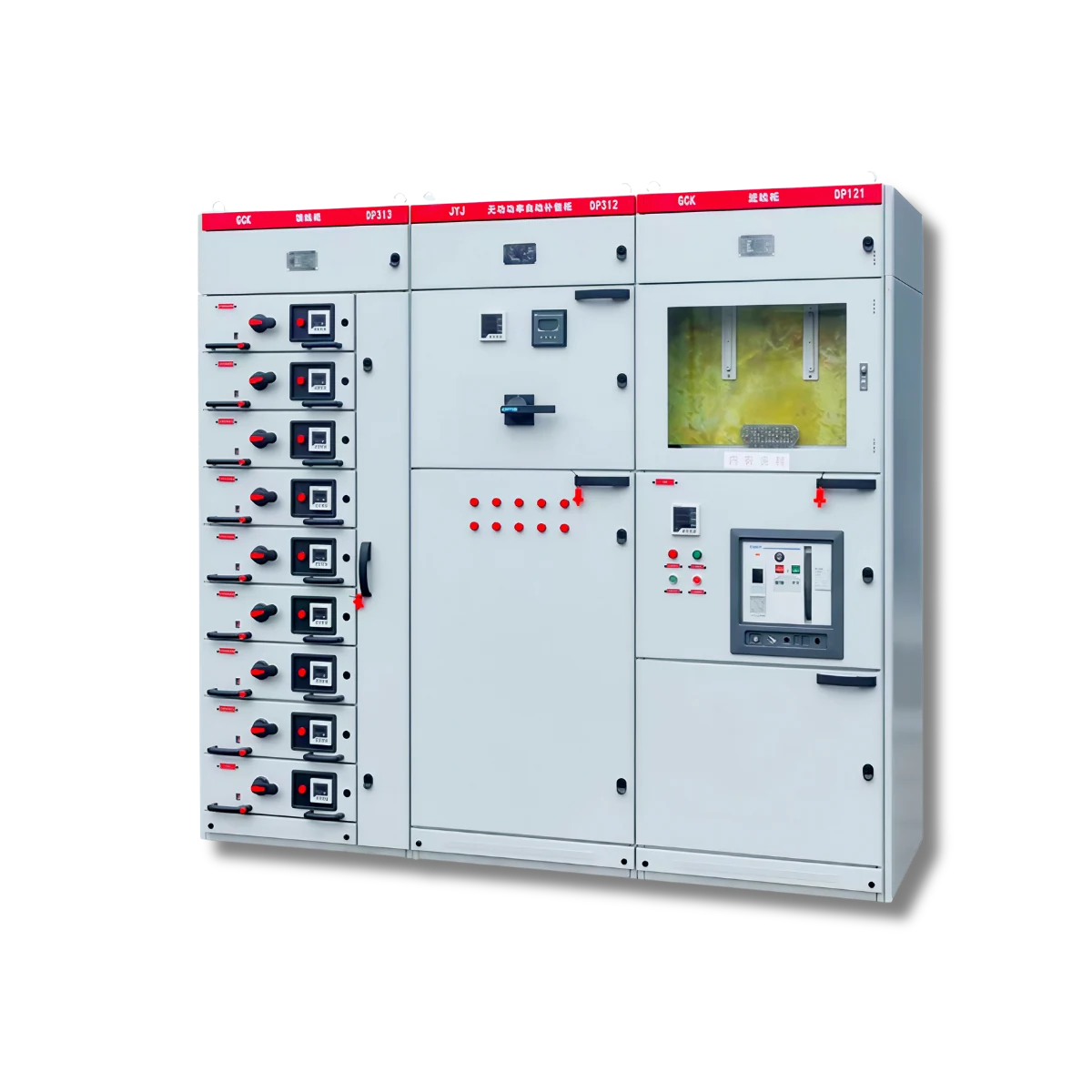

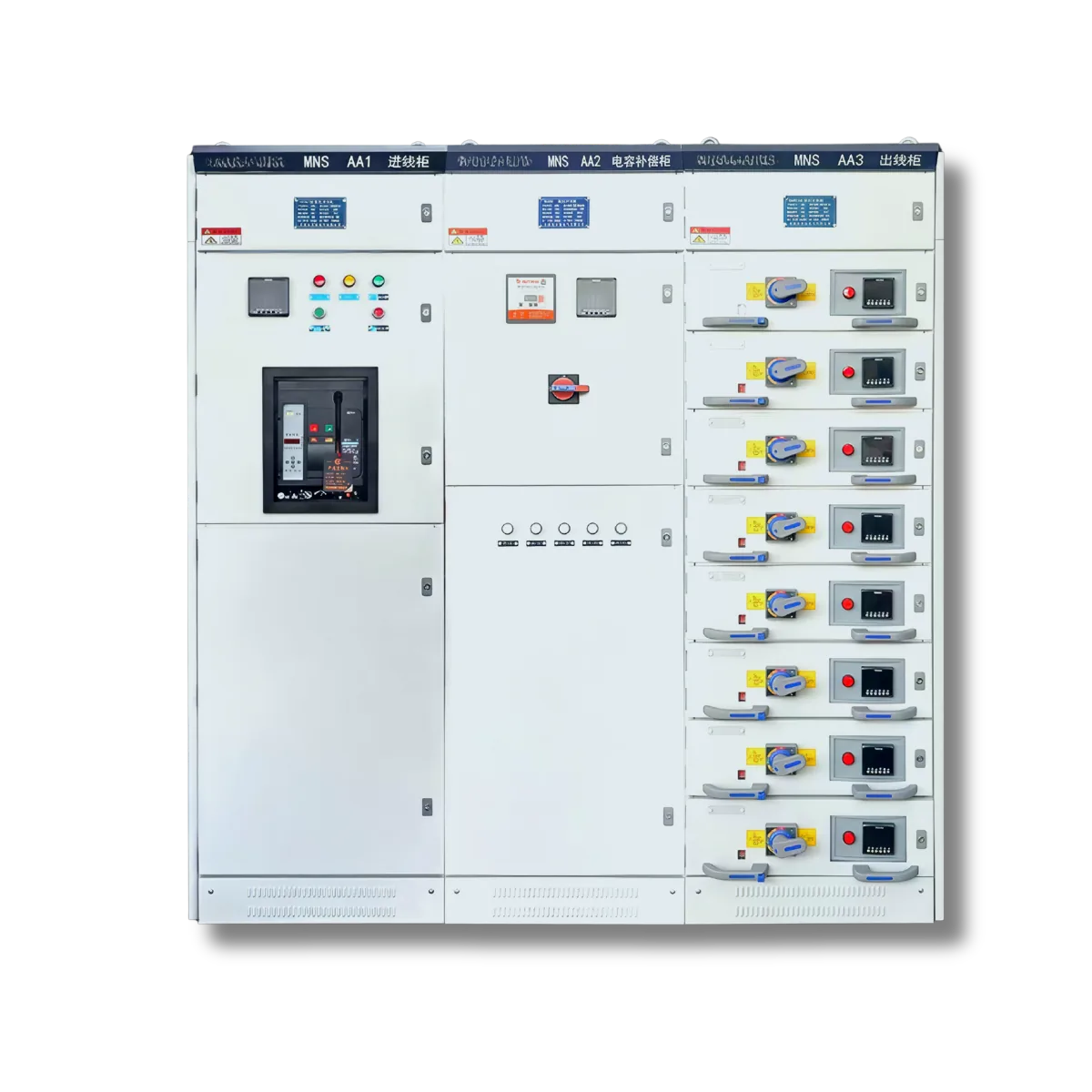

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
工厂与变电站
大电流、多回路的低压配电，需要频繁检修不断电的场合。
电动机控制中心
多台电动机抽屉式集中控制，坏哪个抽哪个。
数据中心与机房
回路密度高、要求可维护性的配电系统。
大型商业建筑
回路众多、分级供电的配电系统。
水厂与泵站
泵类设备集中配电，检修不停水。
工业生产线
需要分路灵活、便于扩展的成套配电。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
MNS 和 GGD 怎么选？
看维护需求。GGD 是固定式，结构简单、成本低，适合回路不多、维护频次不高的场合；MNS 是抽屉式，回路做成抽屉可抽出检修，适合回路多、需要不停电检修的场合。抽屉柜的成本和精度要求都更高。
一个柜子能装多少个抽屉？
取决于单元高度。以 2200 mm 高、每柜可用约 72E（约 1800 mm）计算：8E 单元理论上可装 9 个，16E 装 4 个，24E 装 3 个，混装按实际组合排。我们按你的回路表排一遍，告诉你需要几台柜。
抽屉能带电抽出吗？
不能。机械联锁会在抽屉抽出前先断开主回路。带载插拔会拉弧损伤触头，这也是联锁存在的意义，不要绕过它。
一次触头会不会接触不良？
这是抽屉柜的关键件。我们选用镀银触头，逐台检测插拔力与接触电阻，并做抽屉操作试验确认三位置动作到位。使用中也建议按规程定期红外测温。
变频器也能做成抽屉吗？
可以，但变频器发热大、还需要参数调试，多数项目会把变频单元做成固定分隔式并单独做风道，其余回路用抽屉。具体按回路表与散热需求定。
询价需要提供什么？
电机回路表（每台功率、起动方式、控制要求）、短路容量或变压器容量、进线与馈电要求、柜体安装位置与尺寸限制。有系统图最好，没有回路表也能先出方案。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
回路多、停不起？用抽屉把检修成本压下去
把电机回路表与变压器容量发过来，免费排柜型与抽屉配置 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
