变频控制柜
- 变频器：ABB ACS580 / ACS880、西门子 G120、施耐德 ATV600 / ATV900、汇川 / 正泰，低压 0.75–500 kW
- 散热：变频器独立风道，柜底进风柜顶排风，必要时加柜内空调或热交换器
- 谐波：按功率与电网条件配进线电抗器或 EMC 滤波器，多台并联选直流电抗器方案
- 布线：变频器输出用屏蔽电缆、屏蔽层两端接地，控制线与动力线分槽分层
- 试验：逐台空载带载调试，参数按电机铭牌与工艺设定后随柜交付
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式变频柜 / 壁挂式变频箱，单台或多台变频器并联 |
|---|---|
| 标准尺寸（宽×深×高） | 单台 600×600×1800 / 800×600×2000 mm，多台并联按台数叠加，深度可加至 800 mm |
| 柜体结构 | 2.0 mm 冷轧碳钢折弯焊接，变频器安装区加强 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 |
| 散热方式 | 柜底进风 + 柜顶排风（带过滤网）；粉尘或高温环境可选柜内空调 / 热交换器 |
| 防护等级 | IP54 标配 / IP65 可选；散热开孔处加过滤棉并留检修口 |
| 安装方式 | 落地安装，变频器建议离柜底 ≥300 mm，保证进风空间 |
| 检修设计 | 变频器前方净空 ≥400 mm，端子排与断路器布置在不拆变频器即可操作的位置 |
| 适配功率 | 低压 0.75–500 kW（单台），更大功率可用多台并联或改中压方案 |
|---|---|
| 输入电压 | AC 380V / 400V，50 Hz，三相 |
| 变频器品牌 | ABB ACS580 / ACS880、西门子 G120、施耐德 ATV600 / ATV900、汇川 / 正泰 |
| 控制方式 | V/F 控制、无传感器矢量控制、闭环矢量控制（配编码器） |
| 调速范围 | 常规 1:50（V/F），矢量控制下可到 1:1000 以上视负载 |
| 谐波治理 | 按功率配进线电抗器（电抗率 2%–4%）或 EMC 滤波器；多台并联建议直流电抗器或集中治理 |
| 制动与保护 | 可选制动单元 / 制动电阻，含过流、过压、欠压、过热、缺相、接地故障保护 |
| 通讯 | Modbus RTU / Profinet / EtherNet/IP，可接入上位监控或 PLC |
| 单泵单机调速 | 变频器 + 断路器 + 就地控制，配合压力或流量信号做闭环调速 |
|---|---|
| 一控多轮换 | 一台变频器控制多台泵（循环软启），按运行时间自动轮换 |
| 多台并联集中柜 | 多台变频器并联在一个柜内，共用进线、分路出线，各带一台电机 |
| PLC 联控方案 | PLC 集中给频率给定与起停命令，变频器只做驱动，逻辑在 PLC 里统管 |
| 上位监控方案 | 变频器经通讯接入上位机，可远程读写参数、记录运行曲线 |
| 老设备改造 | 保留原有电机与接触器控制，串入变频柜实现调速与软起，停机后自动切旁路 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB 12668.3（调速电气传动系统 EMC） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表，变频器断开测量） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 柜内温升 | 运行工况下柜内温度建议 ≤50℃，高于此值需升级散热方案 |
| 出厂试验（逐台） | 回路检查、绝缘与耐压、通风检查、空载运行、按电机参数设定并做带载试运行 |
| 随货文件 | 电气原理图、端子表、变频器参数表、含品牌型号的 BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
变频器热量单独排出去
变频器是柜内最大热源。我们让它从柜底进风、柜顶排风形成独立风道，热空气不再在柜内循环，其余元件的环境温度就下来了。
底部进风空间
变频器离柜底至少留 300 mm，前面留 400 mm 检修净空。这个尺寸在装配图上标死，现场装在死角里我们不管修。
输出屏蔽层两端接地
变频器输出电缆用屏蔽电缆，屏蔽层变频器侧和电机侧都接地 —— 这一条和模拟量的单端接地相反，别搞混。
控制线与动力线分开
给定信号、通讯线和动力线走不同线槽，交叉处尽量垂直通过。很多“变频器干扰模拟量”的问题，根源在柜内布线。
进线电抗器电抗率
按变频器功率选 2%–4% 电抗率进线电抗器，抑制谐波、削平换相缺口，也让电网电压波动时变频器少跳闸。
空载 + 带载各跑一遍
出厂前空载运行检查参数与方向，再按客户电机参数带载试运行。参数表随柜交付，现场照着输就能对上。
实拍与柜体结构

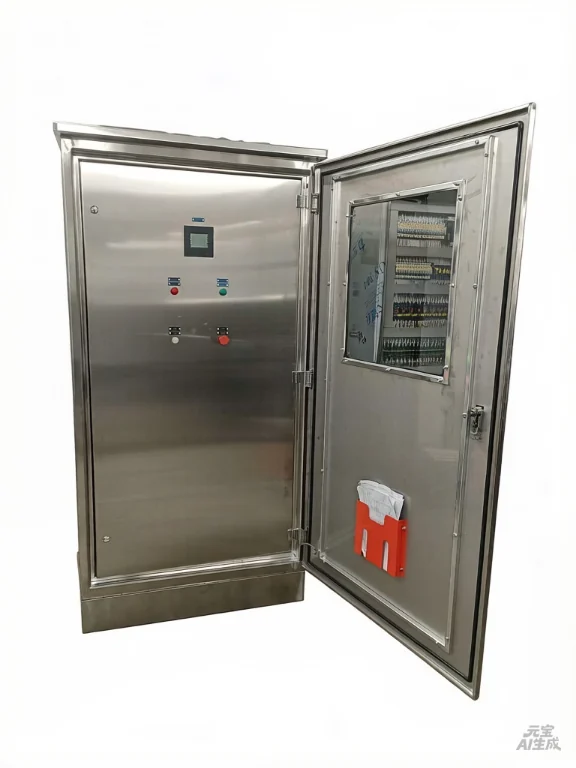

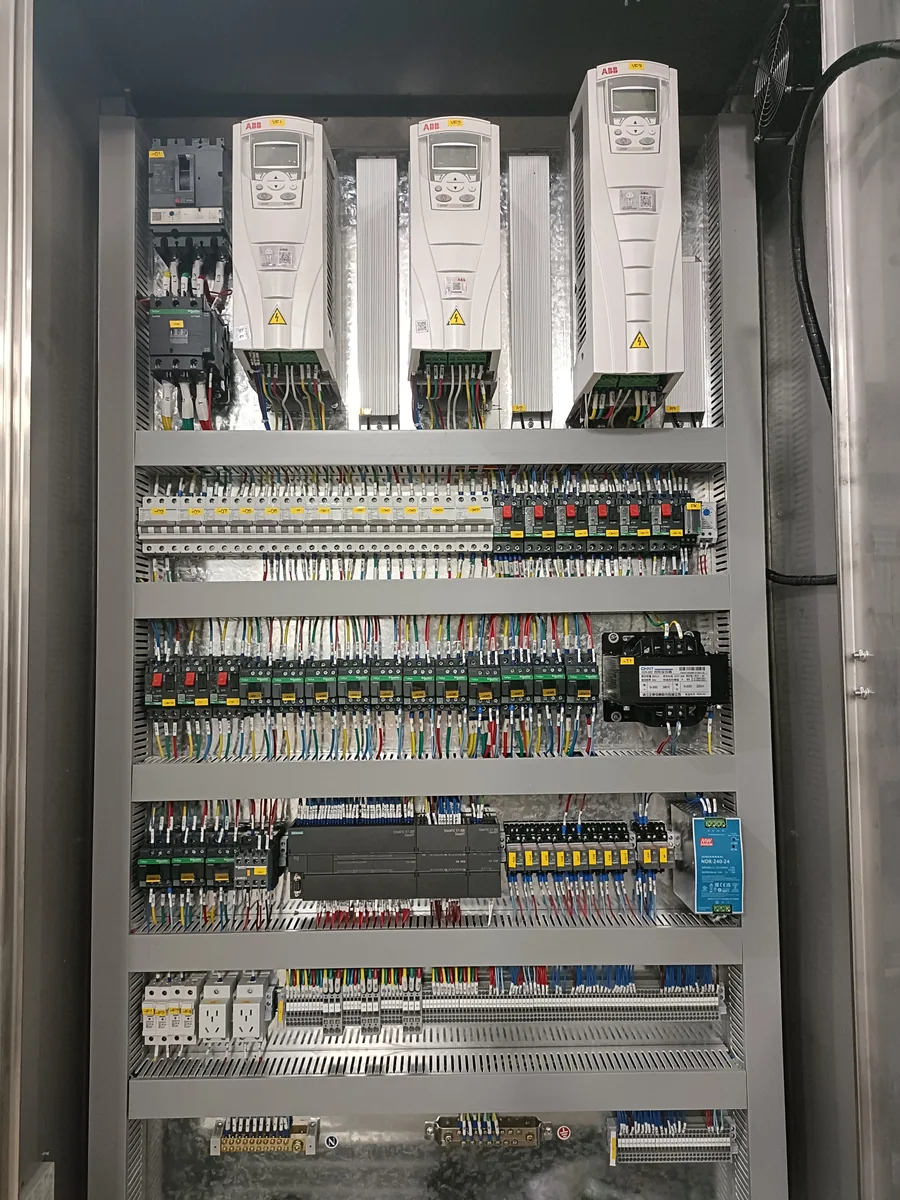

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
风机与水泵节能改造
平方转矩负载，降速后轴功率按三次方下降，节电效果最直接。
恒压供水与供暖循环
配合压力或温差信号做闭环调速，替代阀门节流。
皮带机与输送线
软起软停，降低机械冲击，多台之间做速度同步。
空压机与压缩机
恒压供气控制，卸载时间减少，压力波动收窄。
挤出机与机床主轴
矢量控制做恒转矩调速，配合工艺曲线要求。
老设备加装变频
保留原工频回路做旁路，变频故障时切回工频不停产。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
变频柜和软启动柜怎么选？
看要不要调速。只要求起停平滑、起动电流小，软启动柜够用且便宜；需要按工艺连续调速（风机水泵、挤压、输送）就得用变频柜。两者也能并存：变频柜带旁路，故障时切工频运行。
一定要配进线电抗器吗？
功率越大越需要。小功率单台、电网容量充裕的场合可以省；功率 ≥30 kW、多台并联、或同一变压器下还有精密设备时，建议配 2%–4% 电抗率的进线电抗器，谐波和跳闸都会少很多。
变频器散热你们怎么处理？
默认柜底进风 + 柜顶排风，进出风口带过滤网。粉尘、潮湿或环境温度高的场合升级为柜内空调或热交换器，柜体做 IP54 密闭。选哪种由安装环境的温度、粉尘情况定，报价前告诉我们装在哪就行。
电机离得远，要不要加输出电抗器？
电缆长度超过 50 m（屏蔽电缆更短）建议加输出电抗器或 dv/dt 滤波器，抑制长线反射过电压对电机绝缘的冲击。同时输出电缆要用屏蔽型并两端接地。
多台变频器能装在一个柜里吗？
可以，但要按总热量重新算散热，并考虑进线电抗器与柜内分腔。台数多时建议每台变频器独立风道、柜体加宽加深，别把热量堆在中间。
变频柜能接我们的 PLC 或上位系统吗？
能。通过 Modbus RTU / Profinet / EtherNet/IP 都可以，我们出厂前按你给的点表把通讯参数配好并测通；你们的 PLC 程序侧怎么组态，我们可以在图纸和参数表里一并注明。
