仿威图机柜
- 框架：9 折型材焊接框架，强度高、刚性好，柜体不易变形
- 模数：25 mm 模数化开孔，安装板、导轨、线槽等标准配件通用
- 并柜：框架带并柜孔，多台柜可左右并柜，扩展灵活
- 定制：尺寸、门型、开孔、喷塑颜色按图定制
- 防护：IP54 标配 / IP65 可选，门缝密封条
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 框架 | 9 折型材焊接框架，柜体强度高、刚性好 |
|---|---|
| 标准尺寸（宽×深×高） | 600×600×2000 / 800×600×2000 / 800×800×2000 / 1000×800×2000 mm，可非标 |
| 模数 | 25 mm 模数化开孔，安装板、导轨、线槽等标准配件通用 |
| 柜体结构 | 型材框架 + 冷轧钢板门板与侧板，可拆卸维护 |
| 表面处理 | 除油除锈磷化 → 静电粉末喷涂 60–80 μm，颜色可指定（RAL 7035 等） |
| 防护等级 | IP54 标配 / IP65 可选（门缝密封条） |
| 并柜 | 框架带并柜孔，多台柜左右并柜，扩展灵活 |
| 门与锁 | 单门 / 双门，平面锁或多点锁，可选透明视窗 |
| 用途 | 配电 / 控制 / 网络 / 服务器机柜，按用途配置内部结构 |
|---|---|
| 安装板 | 镀锌安装板，25 mm 模数可调，元件分列布置 |
| 线槽导轨 | 标准 35 mm 导轨 + 线槽，走线整洁可维护 |
| 接地 | 框架与安装板接地，接地连续性检测 |
| 配件通用 | 可与欧美标准柜的导轨、线槽、安装板等配件通用 |
| 定制内容 | 尺寸、门型、开孔、喷塑颜色、内部结构按图定制 |
| 控制柜 | 装 PLC、变频器、继电器做设备控制 |
|---|---|
| 配电柜 | 装断路器、母排做动力配电 |
| 网络/服务器柜 | 19 吋安装，装网络设备与服务器 |
| 并柜成套 | 多台柜并柜，做大型成套系统 |
| 操作台配套 | 与操作台、悬臂箱配套，做集中操控 |
| 来图定制 | 按客户图纸的尺寸、开孔、结构定制 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 19290（电工设备结构尺寸） |
|---|---|
| 模数标准 | 25 mm 模数化，符合 IEC 297 / 相关结构标准 |
| 防护等级 | GB 4208 / IEC 60529，IP54 / IP65 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 出厂试验 | 结构尺寸检查、防护检查、接地连续性、通电功能 |
| 随货文件 | 结构图、开孔图、含品牌型号的 BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
型材九折成型
型材截面九折成型，比普通方管强度高、刚性好。框架稳，柜门和配件才装得正、用得久。
模数化开孔
立柱 25 mm 模数化开孔，安装板、导轨、线槽通用。这也是仿威图柜和普通焊接柜最大的差别——标准化、可扩展。
框架带并柜孔
框架预留并柜孔，多台柜左右并柜。扩展不用重新做柜，并上去就行。
配件可互换
结构按欧美标准柜的模数做，导轨、线槽、安装板这些配件能跟标准柜通用。后期维护买配件不卡脖子。
颜色按 RAL 指定
静电粉末喷涂，颜色按 RAL 色卡指定（7035 等常用色）。工程批量项目要的就是颜色一致。
尺寸结构按图
尺寸、门型、开孔、内部结构全部按图定制。仿威图柜的价值在结构体系，不在固定尺寸。
实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。

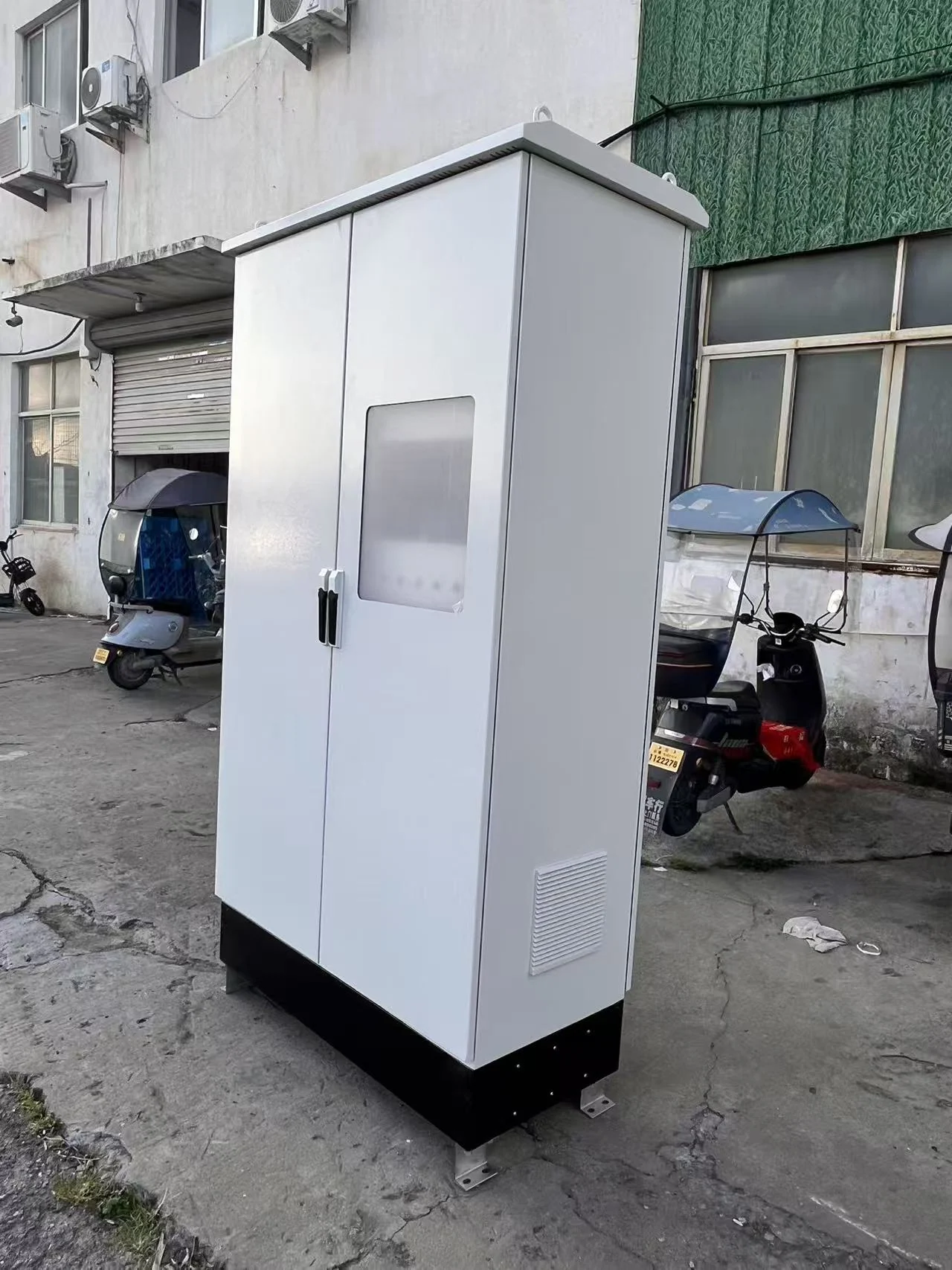

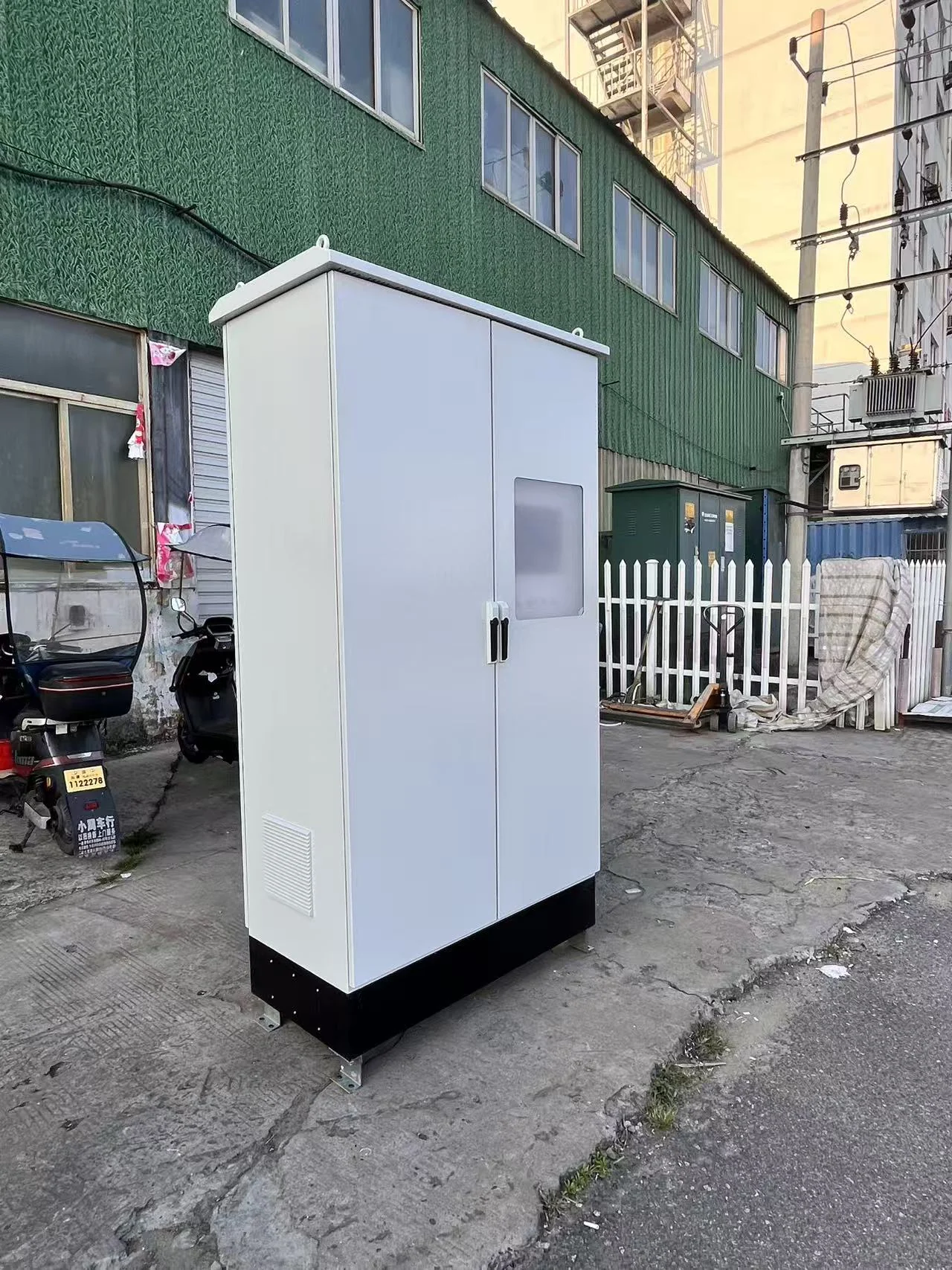

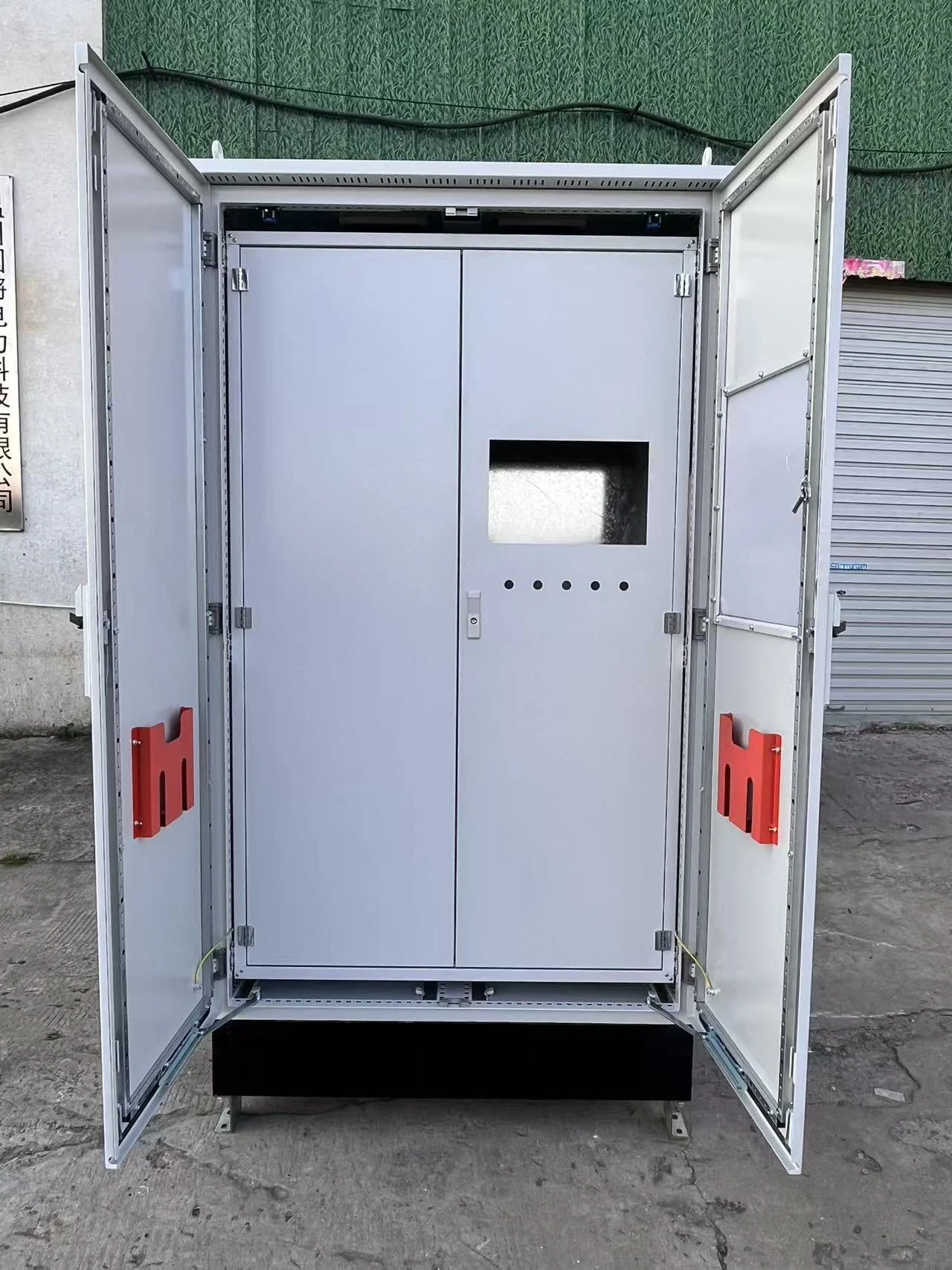

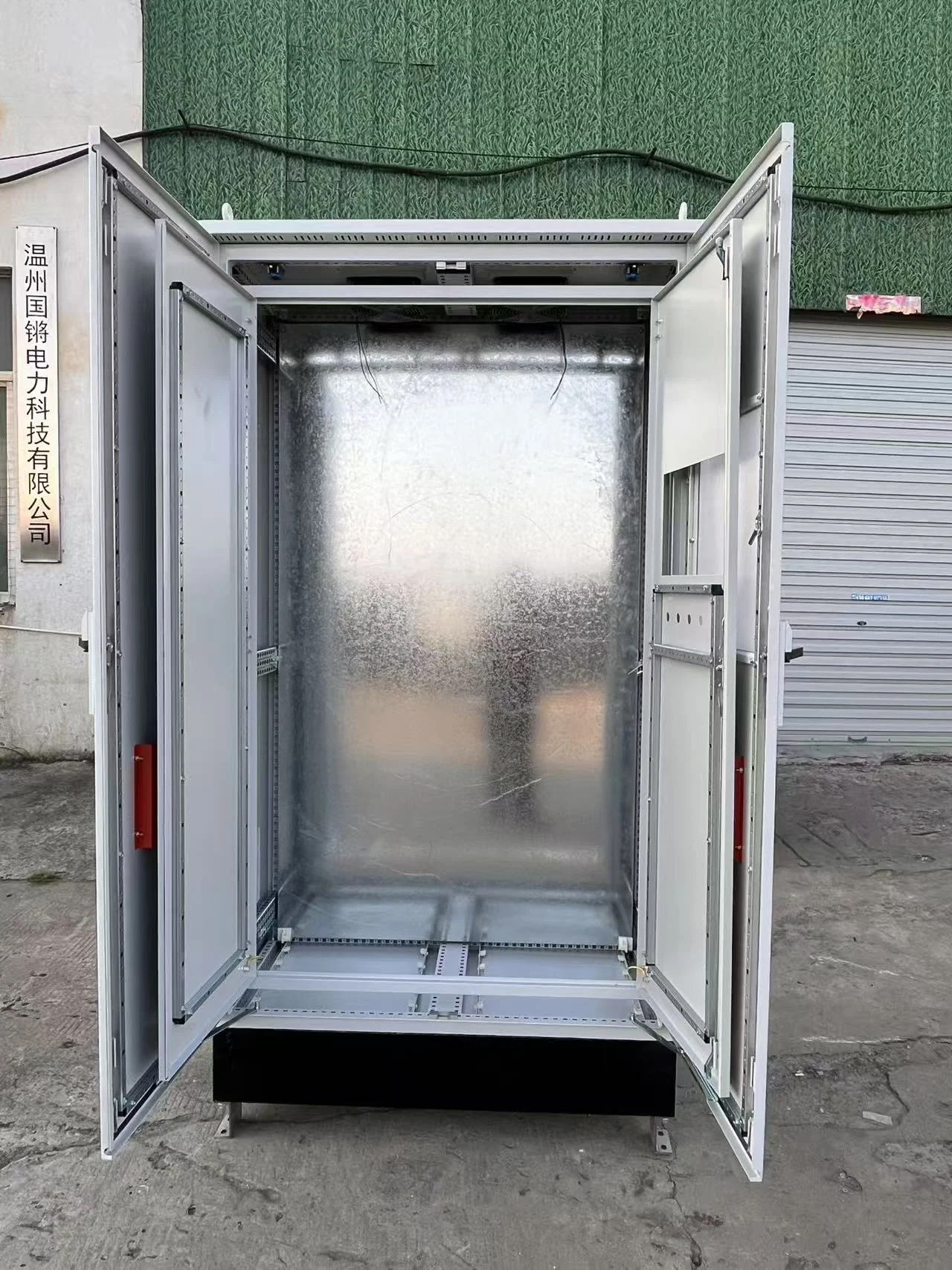

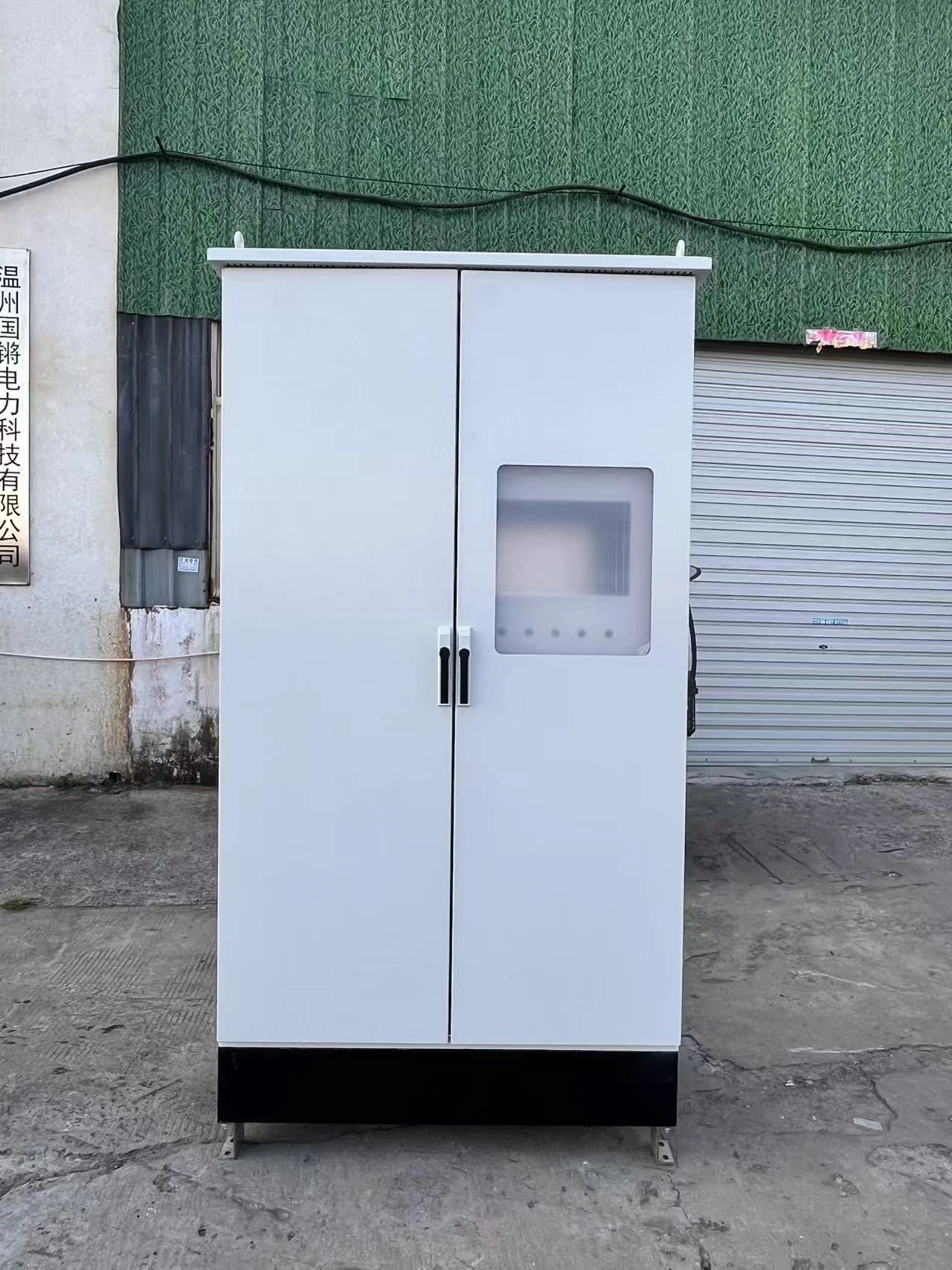

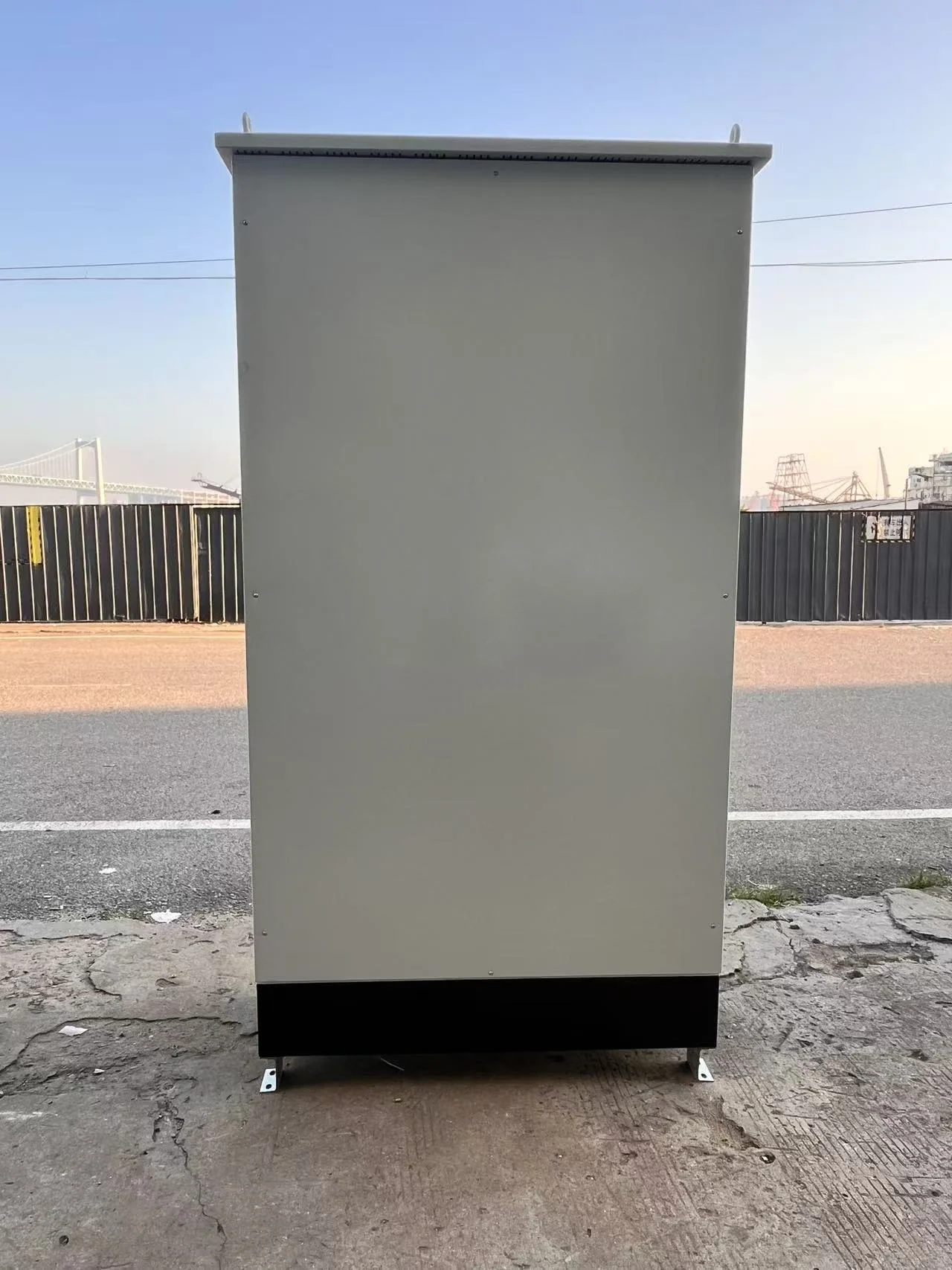

普通型：多角度实拍
普通型为常规宽度规格。 下面是车间实拍，按柜体不同角度拍摄，便于对图评审门体做工、并柜面与柜内布置。
本区为车间实拍，多角度展示柜体结构与门体做工。图位编号即拍摄清单序号。

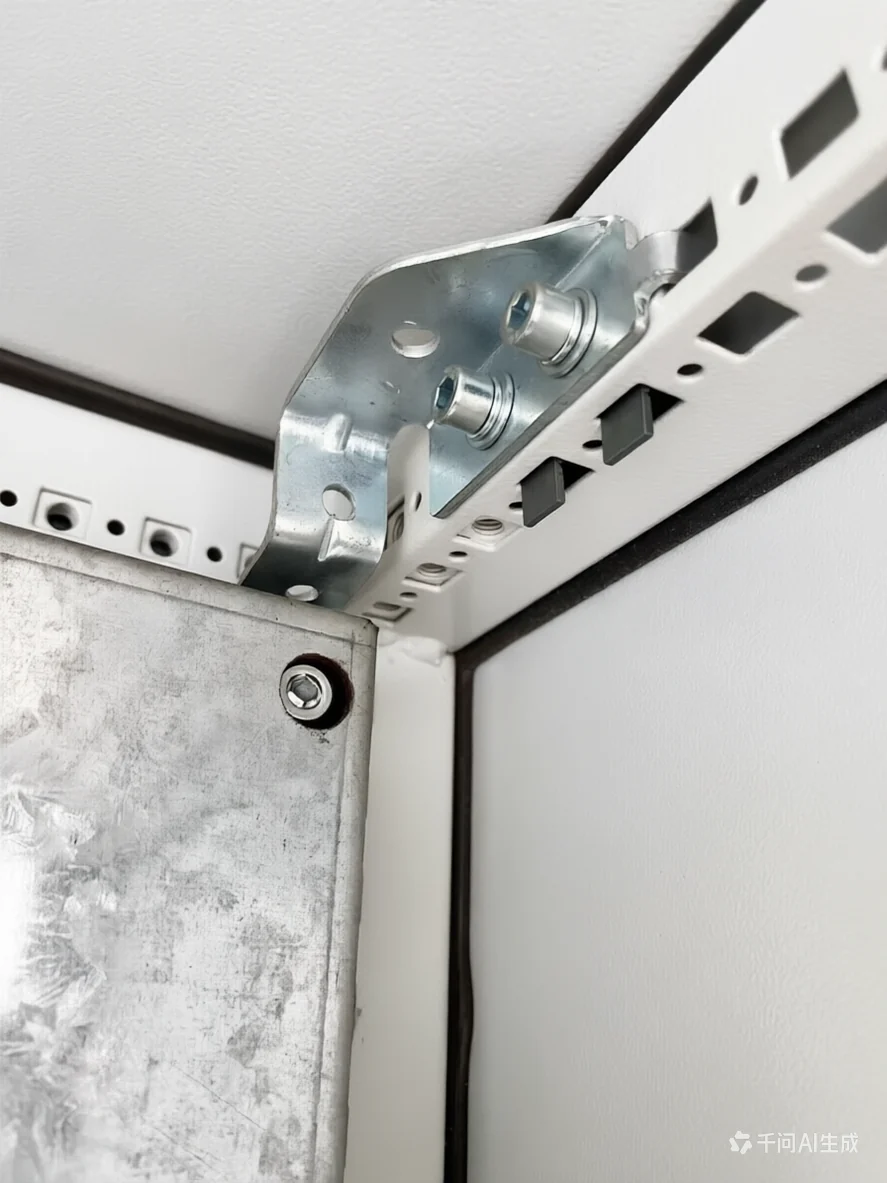

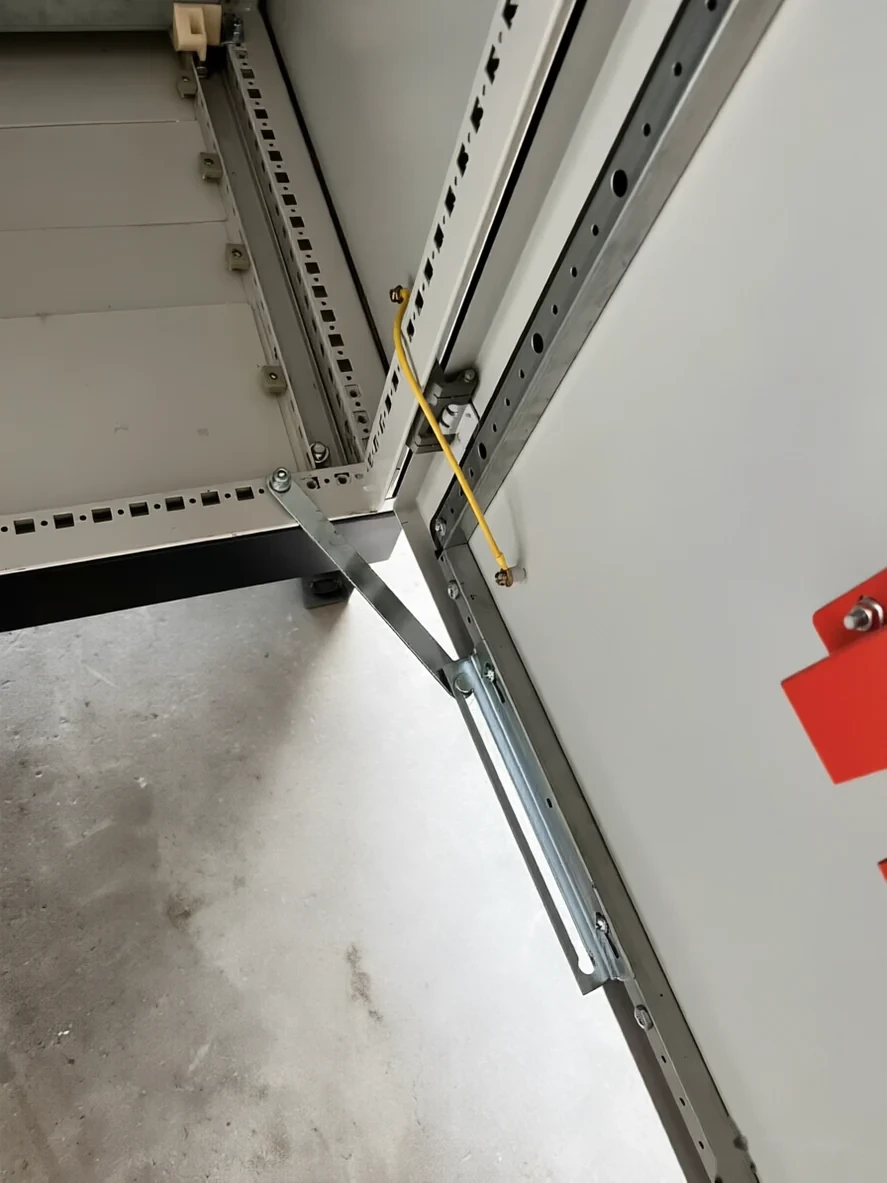

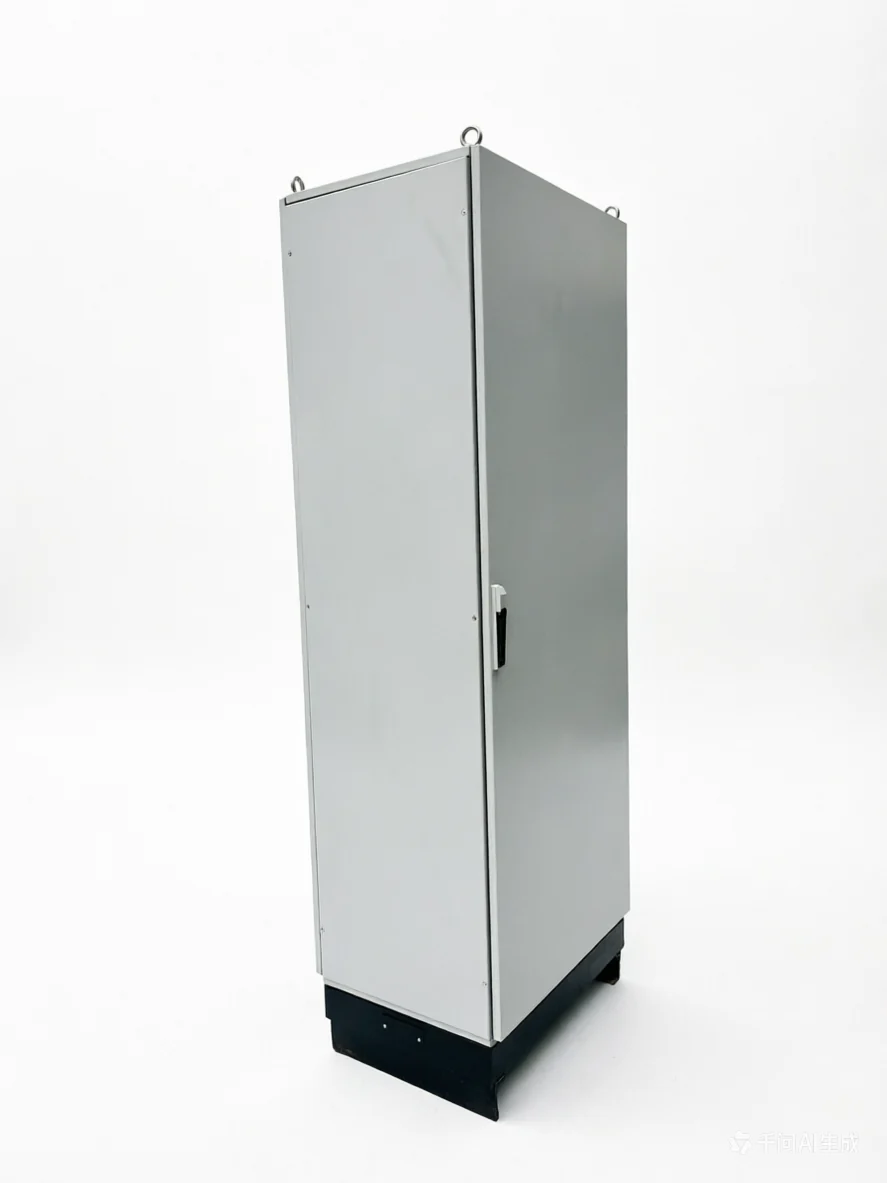

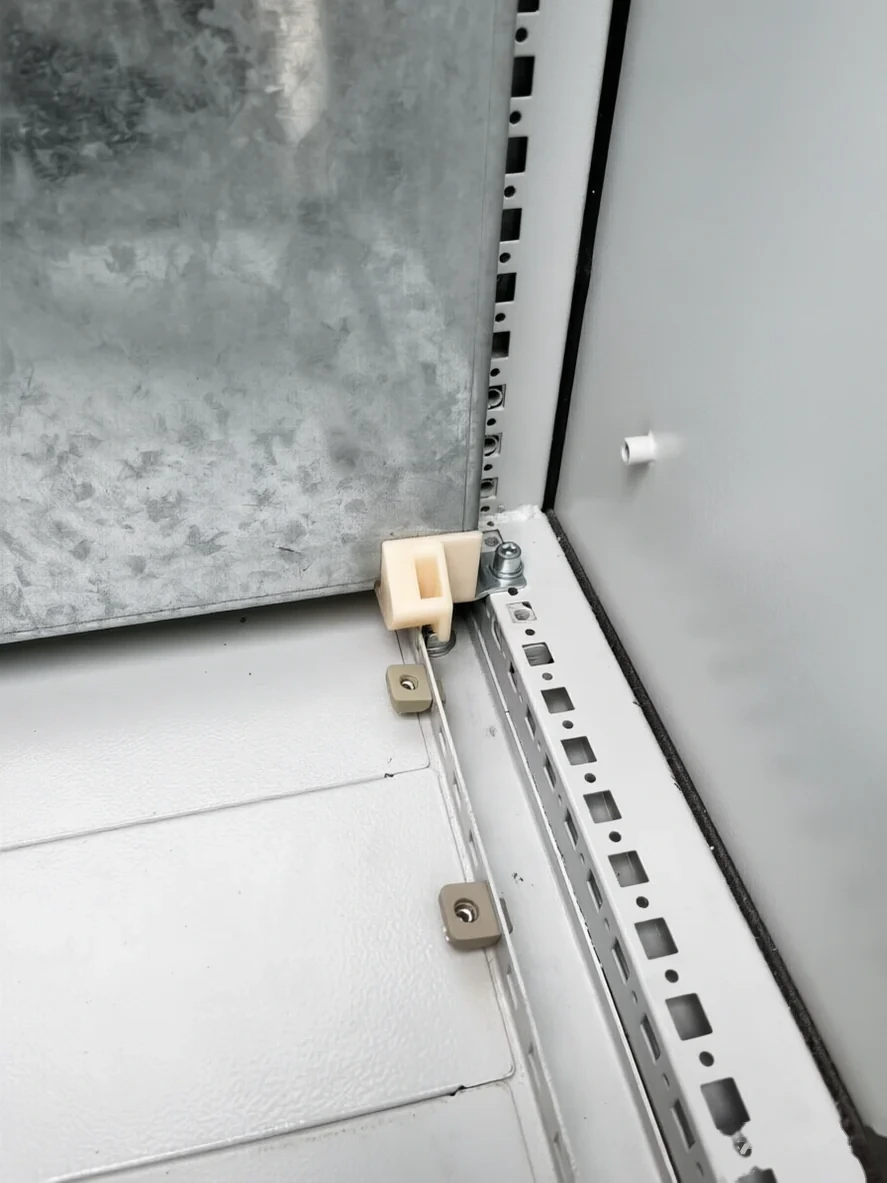

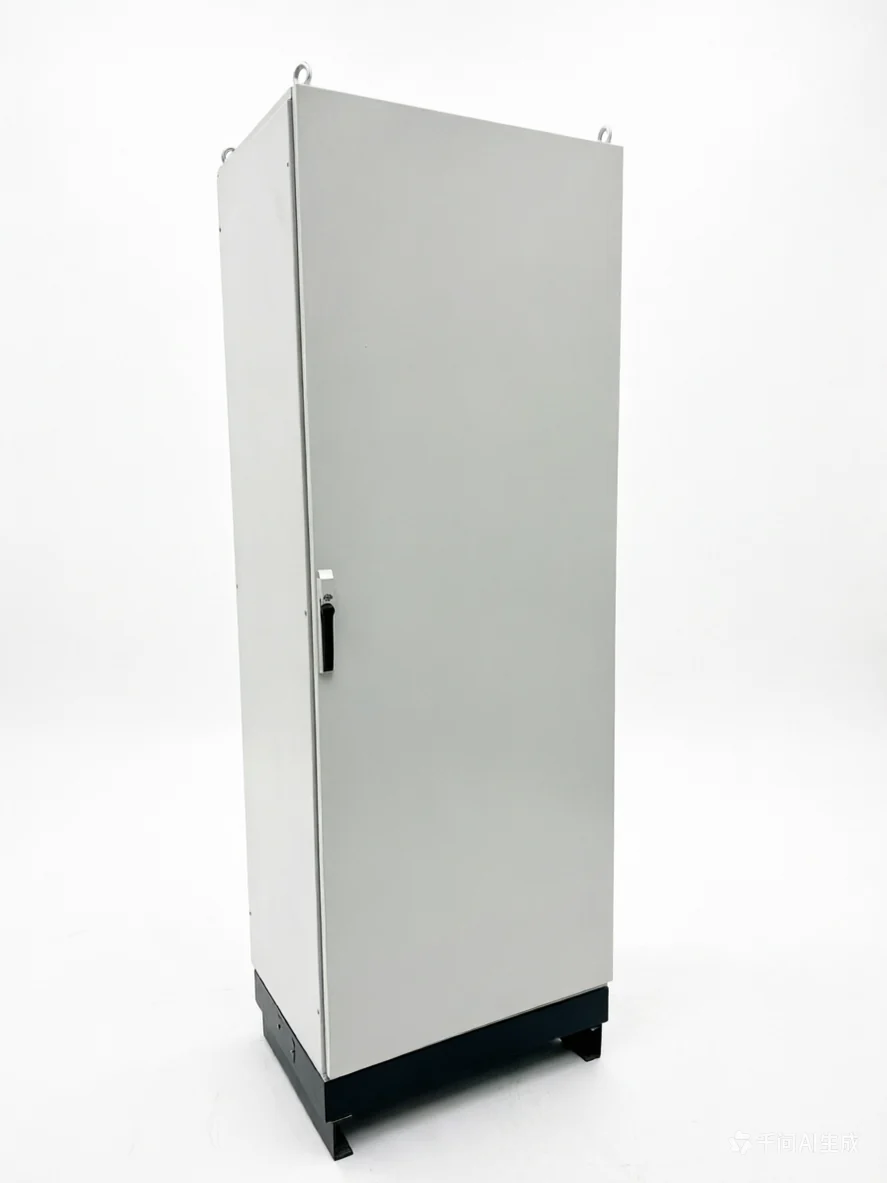

仿威图机柜：更多实拍（9 折做法）
同系列产品的出厂实拍。同一产品可放多张，按车间实拍原样呈现。
本区为出厂实拍。图位编号即拍摄清单序号。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
设备控制
装 PLC、变频器做设备自动化控制。
配电系统
装断路器、母排做动力配电。
数据中心与机房
19 吋安装网络设备与服务器。
大型成套系统
多台并柜做大型成套系统。
机床与产线
机床、产线的电控柜配套。
出口项目
欧美标准柜结构，配件通用，便于海外维护。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
仿威图柜和威图柜有什么区别？
结构体系同源：都是 9 折型材框架、25 mm 模数、标准配件通用。区别在品牌和产地。我们做的是同标准的型材柜，配件能跟标准柜通用，成本更有优势。
能并柜吗？
能。框架预留并柜孔，多台柜左右并柜，扩展灵活。并柜数量按你的系统需求来，我们出并柜方案。
配件能跟标准柜通用吗？
能。导轨、线槽、安装板这些按 25 mm 模数做，跟欧美标准柜配件通用。后期维护、加装不用到处找非标件。
尺寸和颜色能定制吗？
能。尺寸、门型、开孔、内部结构、喷塑颜色都按图定制。颜色按 RAL 色卡指定，工程批量项目颜色一致。
能装 19 吋设备吗？
能。配 19 吋安装框架，装网络设备、服务器。这类机柜我们也做，跟控制柜、配电柜共用框架体系。
报价需要提供什么？
用途、柜型（壁挂/落地/并柜）、尺寸或元件清单、防护等级、门型与颜色要求、是否需要视窗或 19 吋框架。有图纸最好。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
要一套标准化的柜体结构？按图出型材柜
把用途、尺寸与结构要求发过来，免费出仿威图柜方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
