恒压供水变频控制柜
- 控制方式：PID 闭环恒压，压力变送器 4–20 mA 反馈，恒压精度可达 ±0.01 MPa
- 泵组配置：一控一、一控多（循环软启）、全变频多泵，按用水量波动幅度选
- 轮换逻辑：先启先停 / 先启后停可选，变频泵按累计运行时间自动轮换
- 休眠唤醒：小流量或零流量时泵休眠降低能耗，压力下降自动唤醒，稳压罐可选配
- 保护与接口：缺水保护、超压保护、变频器故障自切工频、运行信号可接远程监控
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式恒压供水控制柜，单柜或与泵组一体化安装 |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×1800 / 1000×600×2000 mm（多泵方案按台数加宽） |
| 柜体结构 | 2.0 mm 冷轧碳钢折弯焊接 + 加强筋，静电粉末喷涂 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配 / IP55 / IP65 可选（泵房潮湿环境建议升级） |
| 散热 | 柜顶排风 + 柜底进风，带过滤网；变频器区单独风道 |
| 防凝露 | 可选防凝露加热器，配合温控器长期运行 |
| 安装方式 | 落地安装，柜前留 ≥800 mm 检修通道 |
| 适配功率 | 单泵 ≤160 kW；泵组总功率按台数累加 |
|---|---|
| 泵组配置 | 一控一（单泵变频）、一控多（一台变频器 + 多台工频泵循环软启）、全变频多泵 |
| 恒压精度 | 稳态压力波动 ≤±0.01 MPa（取决于变送器精度与管网特性） |
| 反馈信号 | 压力变送器 4–20 mA（可加热备冗余），或远传压力表 |
| PID 参数 | 比例 / 积分 / 微分可调，出厂前按泵组特性预置，现场可微调 |
| 休眠唤醒 | 零流量判断 + 延时休眠，压力低于设定值自动唤醒并软启 |
| 保护功能 | 缺水（低压力）保护、超压保护、变频器故障自切工频、过载与缺相保护 |
| 接口 | 运行 / 故障 / 频率信号输出，可选 Modbus / Profinet 接入远程监控或云平台 |
| 一控一单泵恒压 | 一台变频器带一台泵，适合小型供水或增压场合，结构最简单 |
|---|---|
| 一控多循环软启 | 一台变频器做调速泵，其余泵工频投入，按用水量逐台加减并轮换 |
| 全变频多泵 | 每台泵各配变频器，全部可调速，压力更稳、加减泵冲击更小 |
| 配稳压罐方案 | 小流量时靠气压罐稳压，减少泵的启停次数，延长设备寿命 |
| 分区供水方案 | 一套控制柜带多个压力区，按各区设定压力分别调节 |
| 带远程监控方案 | 压力、频率、运行状态经通讯上传，值班室或手机端可查看与设定 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB 12668.3（调速电气传动系统 EMC） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表，变频器断开测量） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 恒压性能验证 | 出厂前用水泵试验台模拟管网，实测稳态波动与加减泵切换过程 |
| 出厂试验（逐台） | 回路检查、绝缘与耐压、PID 参数预置、休眠唤醒动作、多泵轮换逻辑、带载试运行 |
| 随货文件 | 电气原理图、端子接线表、变频器与 PID 参数表、BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
MPa 稳态波动
压力变送器精度、PID 参数、加减泵时机三者一起决定压力稳不稳。出厂前在试验台按泵组特性把参数预置好，现场不用从零调。
变频泵轮换
多泵方案里变频泵按累计运行时间轮换，避免一台泵长期高频运行、其余几台长期闲置。机封和轴承的寿命是轮出来的。
小流量不空转
夜间零流量时泵休眠，压力跌到设定值以下自动唤醒。配上气压罐，小流量时段泵的启停次数能明显减少。
加减泵不冲击管网
投入新泵时先软启再切工频，退出时先降频再断。加减泵瞬间的压力冲击是管网里最容易出问题的地方。
变频故障切工频
变频器故障时自动切到工频运行，保证不断水，同时输出报警信号。供水系统宁可效率低一点，也不能停。
试验台实测
出厂前用水泵试验台模拟管网做恒压运行与加减泵切换，记录压力曲线随柜交付 —— 这条曲线比任何参数说明都直接。
实拍与柜体结构

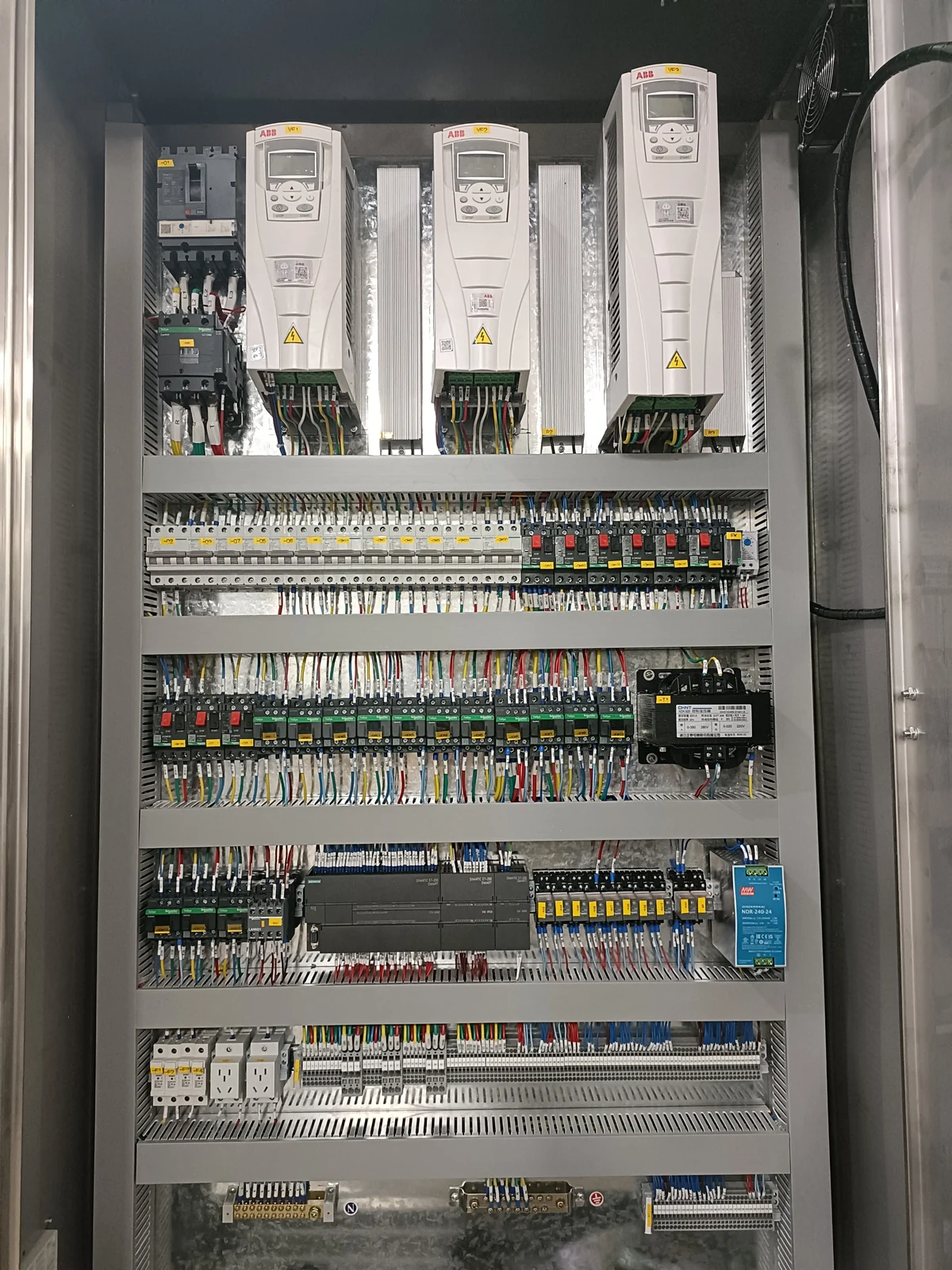

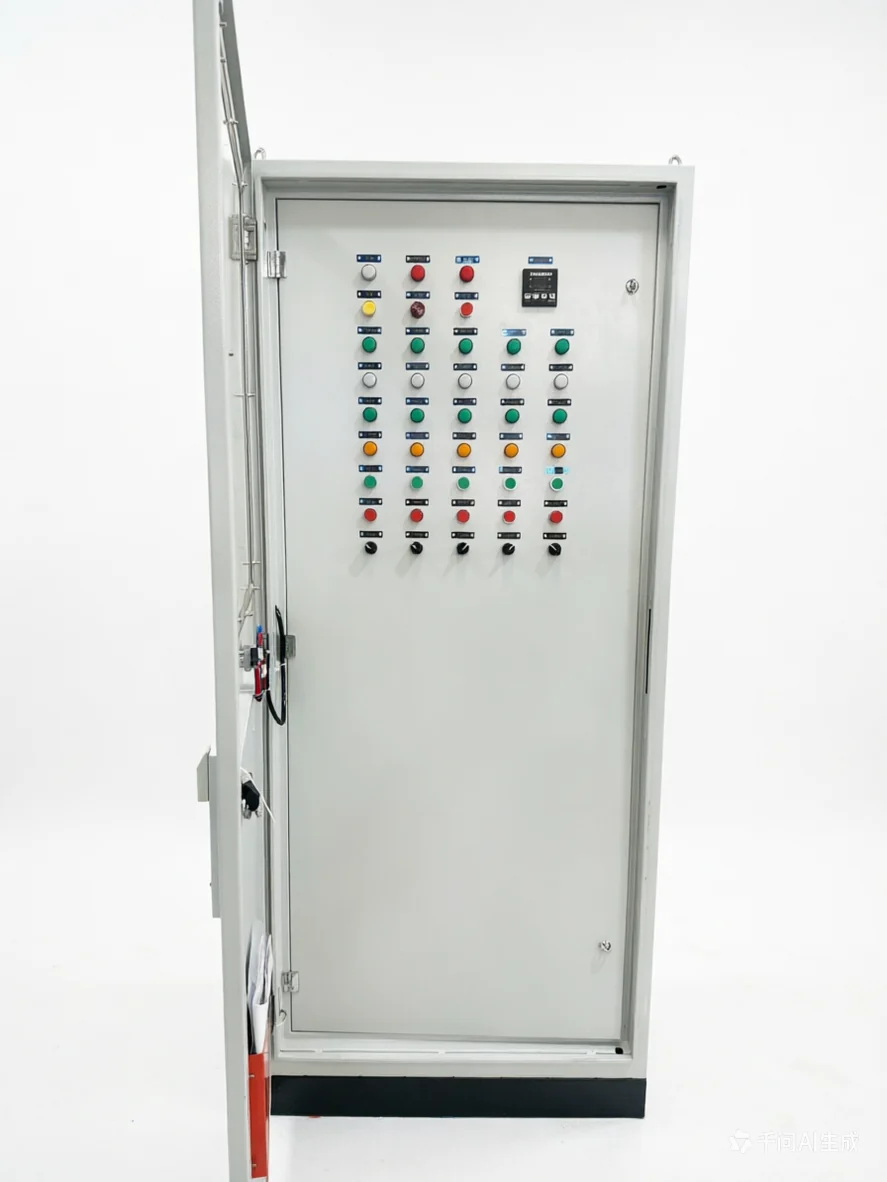

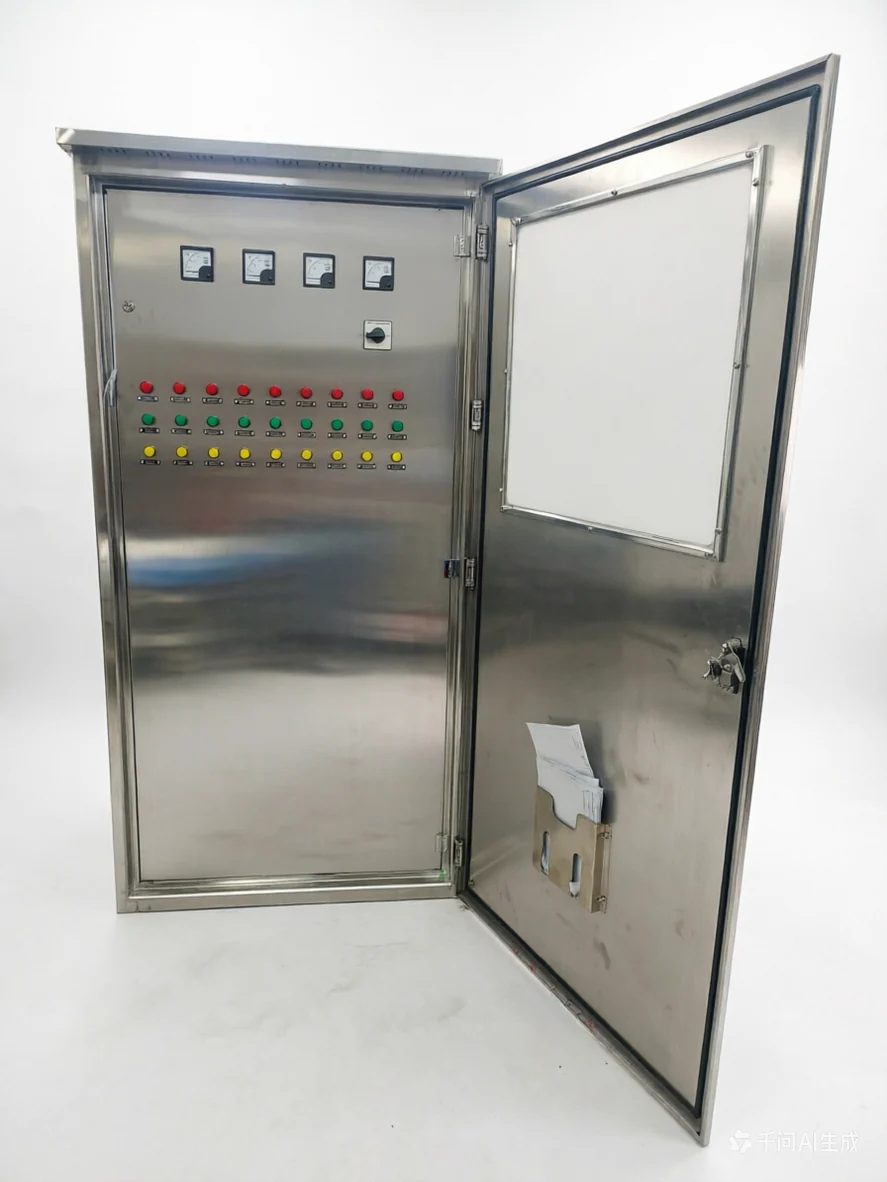

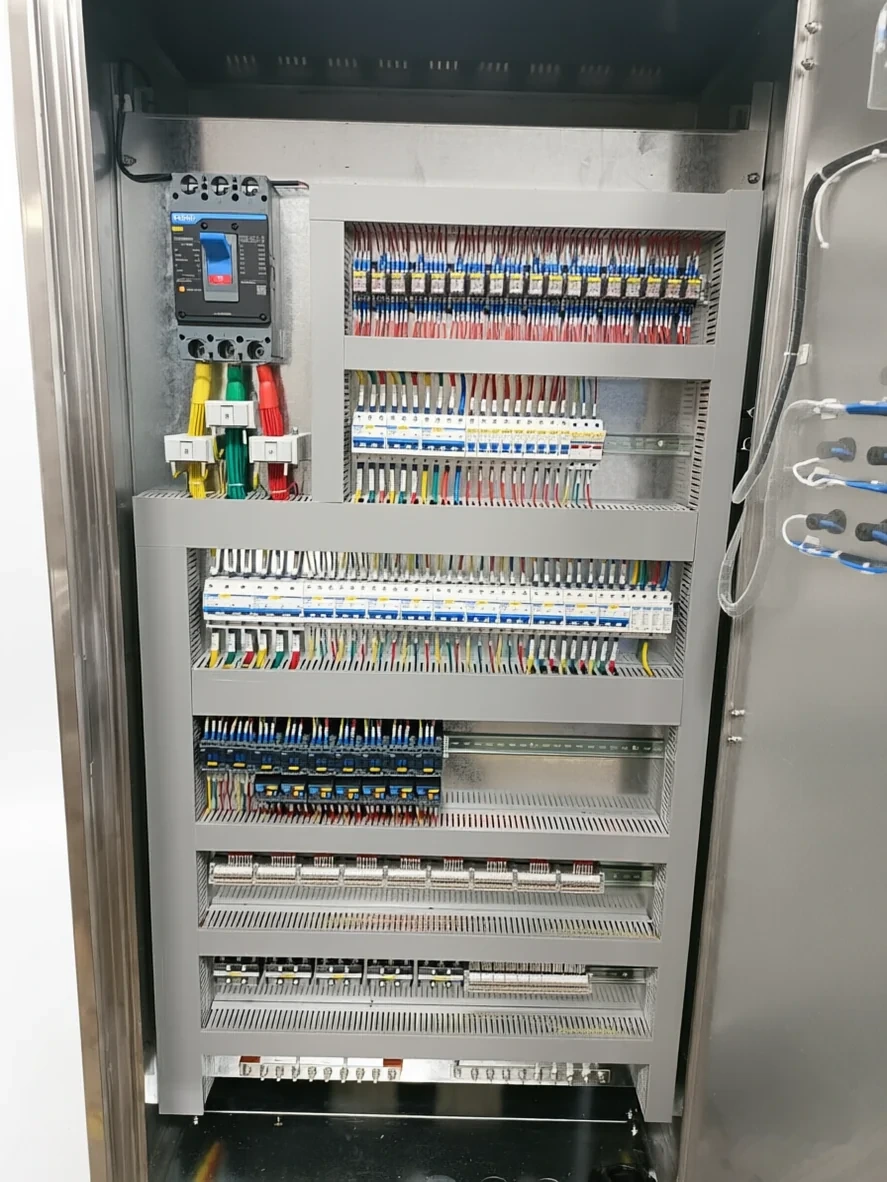

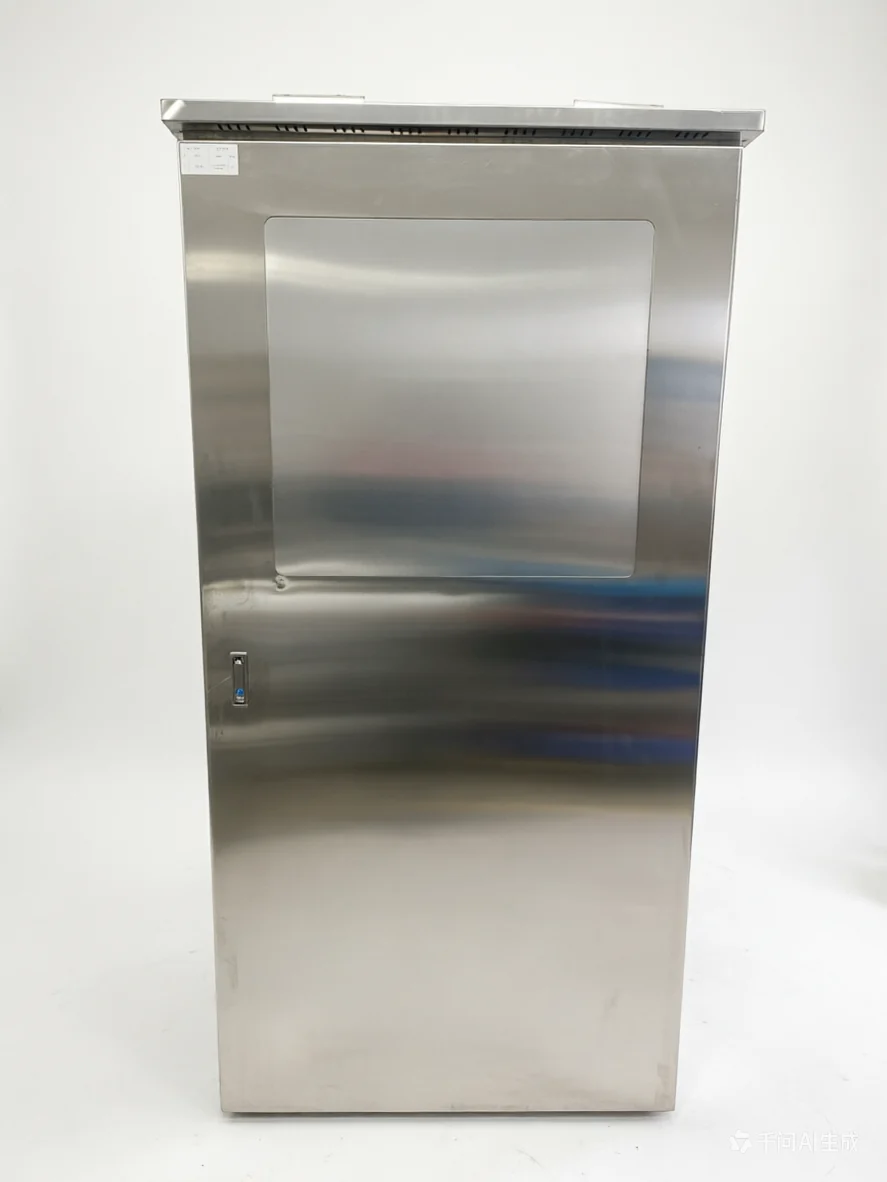

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
住宅小区二次供水
高层楼宇生活给水恒压，替代高位水箱与无塔供水方案。
酒店与商业综合体
冷水、热水循环与生活给水的恒压控制。
工厂生产用水
工艺用水、冷却循环水按用量自动调速。
水厂与加压泵站
管网加压、分区供水的泵组控制。
农业灌溉与喷灌
按管路压力自动调速，避免白天高峰压力不足。
旧泵房节能改造
保留原有泵组，换控制柜加变频，节电与稳压同时解决。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
恒压精度能到多少？
稳态波动一般能做到 ±0.01 MPa 以内，实际取决于压力变送器精度、泵组特性与管网大小。小流量时段波动会大一些，配气压罐或小流量稳压泵能明显改善。
要不要配气压罐？
夜间或小流量时段建议配。没有气压罐时，只要有人开一点水，泵就得小幅度起停，既费电也伤设备。配一个合适容积的气压罐，泵的启停次数能降下来，压力也更稳。
几台泵比较合适？
看用水量的波动幅度。波动小的场合（如工业循环水）一台变频泵加一台备用就够；住宅小区昼夜用水量差别大，常用三台泵（两用一备）或四台泵，加减泵时压力过渡最平滑。我们可以按你的用水曲线帮你算。
能不能直接从市政管网抽水？
直接抽水会与市政管网抢压力，很多地区不允许。常见做法是设蓄水池或水箱再二级加压，或采用叠压（无负压）设备。我们做的是控制柜部分，具体取水方式要按当地供水部门的要求定。
夜间小流量怎么办？
两种处理：休眠唤醒模式，泵在零流量时停转、压力下降再唤醒；或配气压罐与小流量稳压泵，靠气压罐维持小流量时段的压力。前者更省，后者压力更平稳。
能接远程监控吗？
可以。压力、频率、泵的运行状态与故障都能上传，支持 Modbus / Profinet 接口接入上位系统或云平台。也可以只输出无源接点，接值班室报警灯。
