为什么流程装置对电控柜特别苛刻
腐蚀是慢的，安全是不留情面的。柜子可以看起来好好的用两年，然后绝缘试验过不了；而把紧急停机做进软件的系统，过不了功能安全审查。以下是我们重点处理的四个问题。
腐蚀来自空气，不是来自溅上的液体
氯气、硫化氢和酸雾是从外向内侵蚀喷塑钢板和无保护的铜排的。等表面能看出来的时候，里面的端子早就不行了。
停机路径依赖 PLC
如果紧急停机走软件，处理器故障就等于安全故障。审查方要的是一条独立的硬接线通路，外加一份因果图。
资料撑不过审计
流程装置讲可追溯：材质证书、元件溯源、试验记录、与实物一致的竣工图。资料缺一项，卡住移交的时间可能比造柜还长。
防爆范围被默认放大
防爆分区常常是靠「以为」而不是靠明确定义。一句适用于危险区域但没有明确保护型式的柜子，对甲乙双方都是隐患。
我们怎么防腐蚀，也怎么过审计
四条决定，对应上面四个问题。超出我们能力范围的，我们在报价阶段就说清楚，不会等下了单再补一句。
| 设计决定 | 柜内怎么改 | 可核验 |
|---|---|---|
| 大气腐蚀 | 先选材质：化工与沿海气氛用 316 不锈钢，一般湿区用 304，只有环境确实允许时才用喷塑碳钢；底部密封格兰板、发泡门封，涂装件磷化前处理后喷 60–80μm。 | 柜体材质证书与膜厚记录归入订单档案。 |
| 软件依赖型停机 | 紧急停机做成硬接线链——走继电器和接触器，不走 PLC——软件联锁是叠在上面的层，不是垫在下面的底。 | 随图交付因果图与 ESD 回路图。 |
| 审计资料 | 完整竣工包：原理图、端子与线号表、含品牌型号的 BOM、例行试验报告，适用时附 IP 与 CE 声明。 | 每台柜单独编号，试验记录挂在该编号下。 |
| 防爆范围 | 把边界写清楚：我们不自制 Ex 认证柜体。涉及危险区域时，我们采用认证元件配合正压或隔离方案报价，做不到的部分直接拒绝，不暗示不存在的认证。 | 报价单里附书面范围说明——不写任何暗示性认证。 |
这一大类我们做过的设备与场景
流程工业是我们的主攻方向之一，累计配套过六类装置。石油化工已有资料与素材；其余为已交付履历，可谈做法，不配客户现场图、不编项目数字。
化工 / 石化 / 制药与流程工业的配套方案
下面这些是这一类工况里我们配套过的设备与做法。每个方案页写了设备工况、遇到的问题、柜子怎么配、以及哪些点可以按项目定制。
石化装置控制柜
装置区腐蚀气氛与防爆分区工况：分区供货路径、防腐蚀柜体、联锁配置。
看这个方案 →化工 / 反应 / 传热设备化工设备控制柜
反应釜、换热器等设备的参数采集与调节：模拟量隔离、PID 分程、硬联锁。
看这个方案 →化肥 / 尿素工艺尿素分离装置控制柜
分离工序的温度控制与阀门时序：按工艺步骤表编程，出厂模拟测试后发货。
看这个方案 →制药 / GMP 设备配套制药设备控制柜
GMP 环境的柜体与表面处理、可验证的工艺记录、CIP 清洗时序联动。
看这个方案 →空分 / 深冷 / 工业气体空分装置控制柜
空压、预冷、纯化、精馏各工序的参数采集与联锁，支持与 DCS 对接。

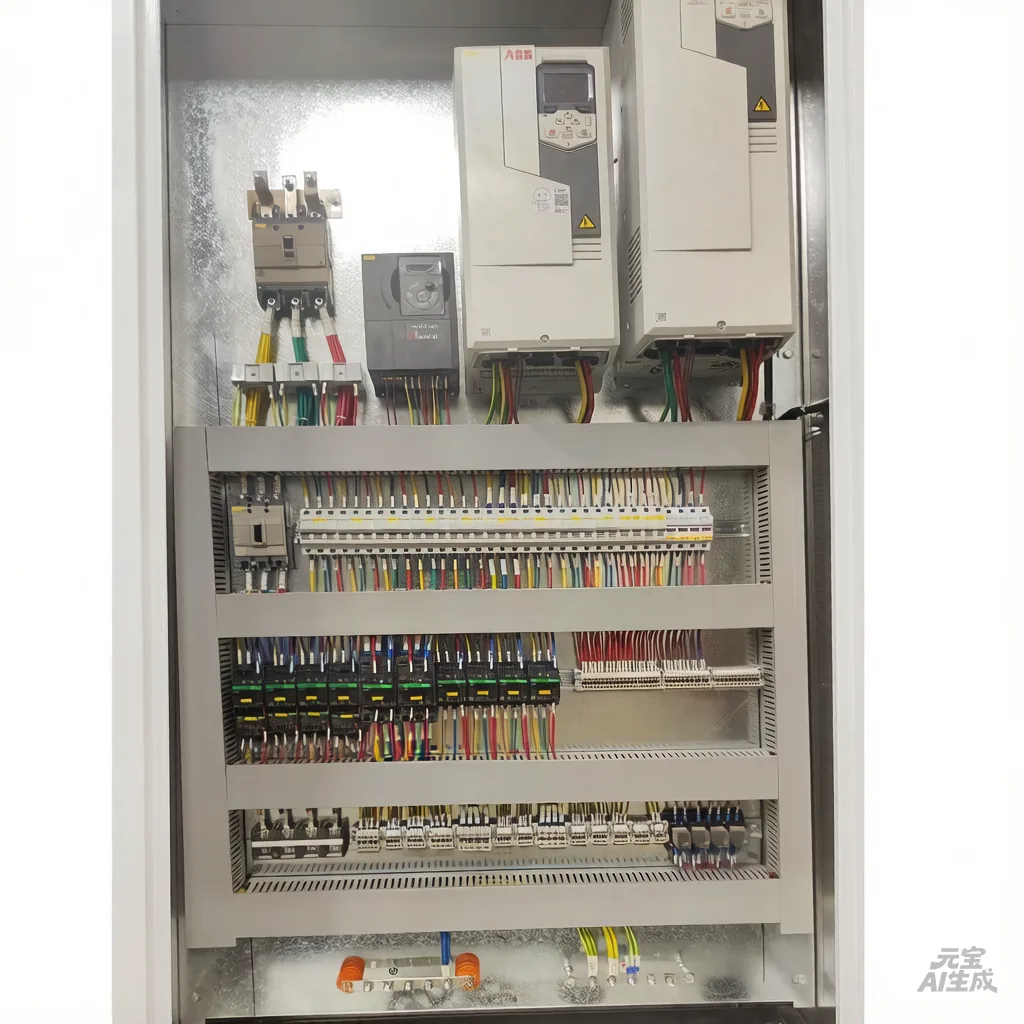

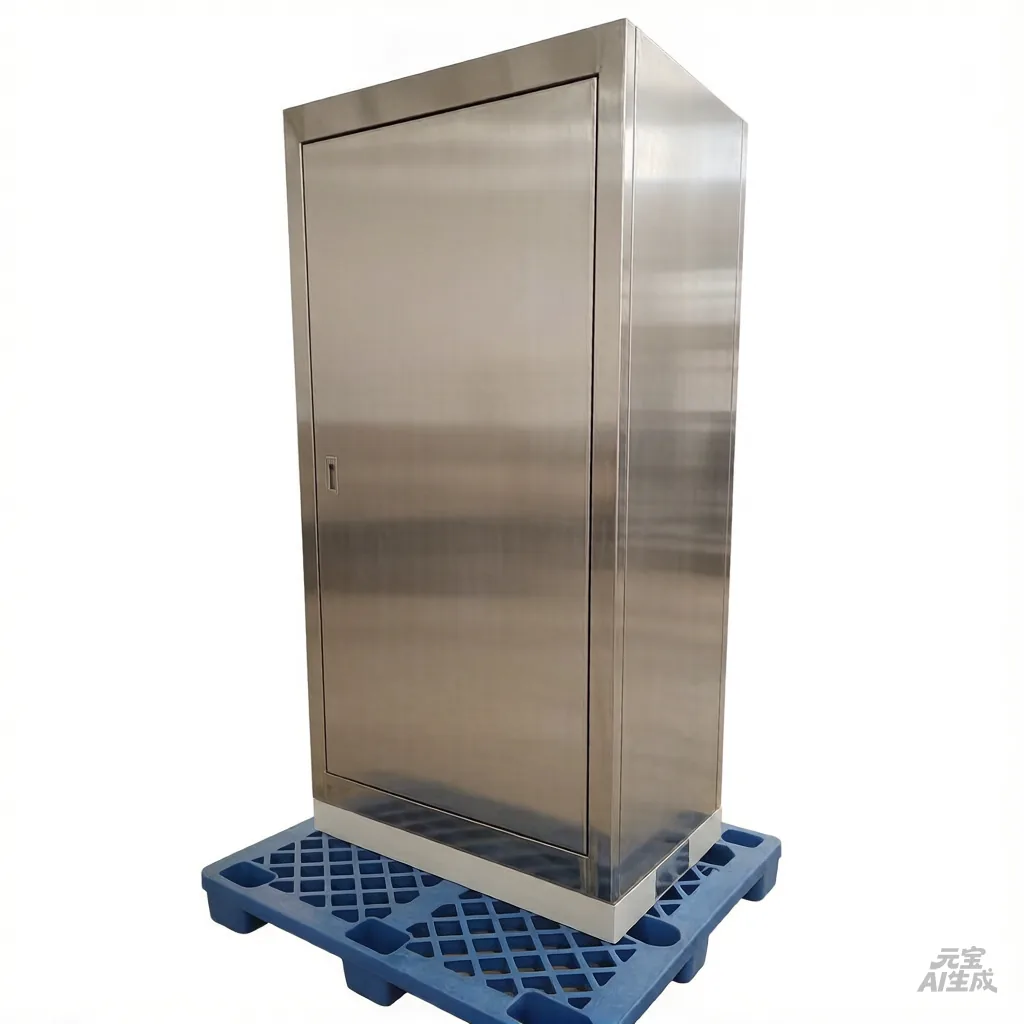

看这个方案 →反应釜 / 电加热配套反应釜加热套控制柜
加热套分区控温与功率调节，每区独立硬件超温断路，满功率老化后出货。
看这个方案 →流程装置的三种柜型
多数化工现场需要防腐型控制柜、安全联锁柜，以及仪表信号的汇接柜。

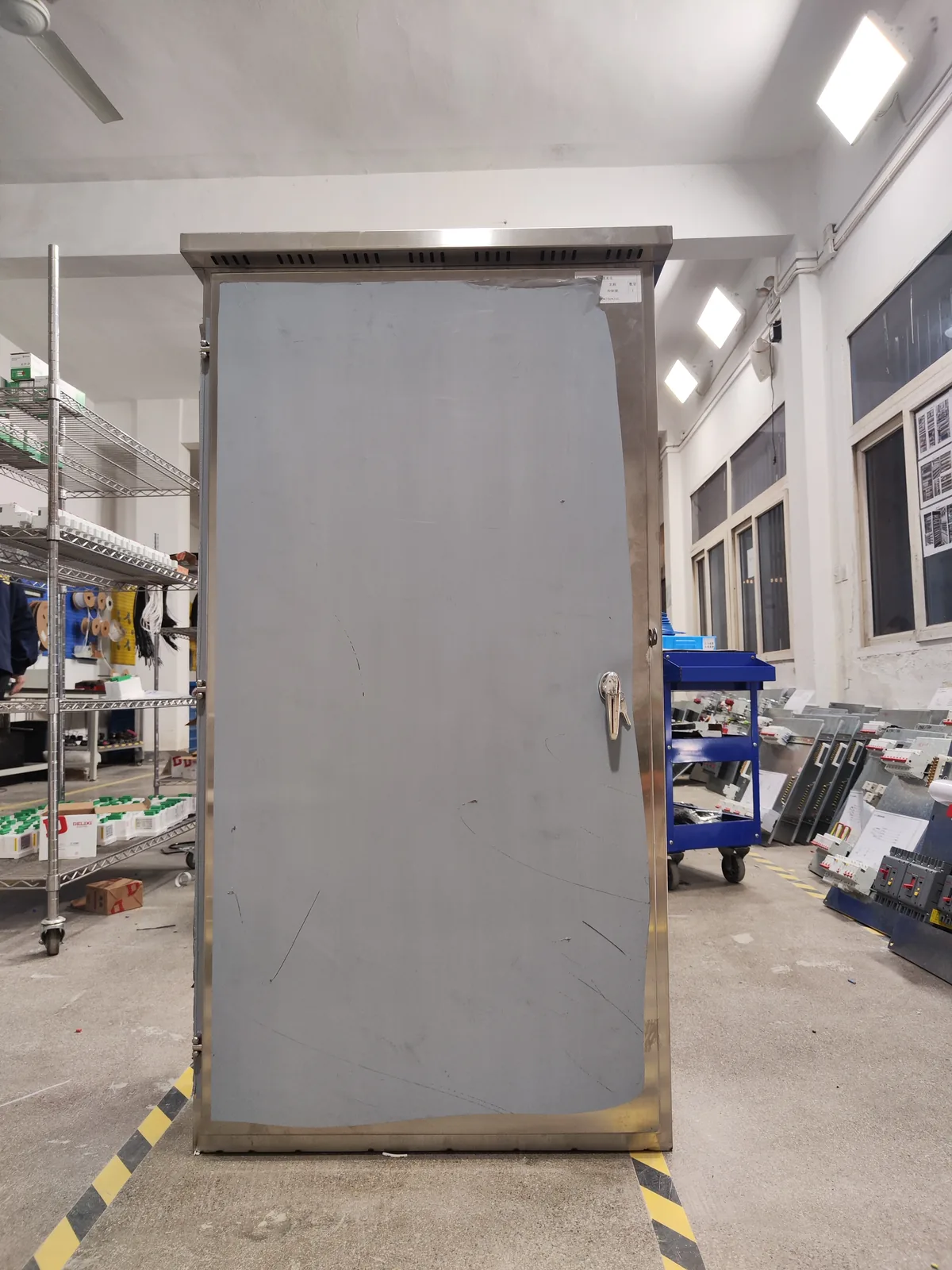

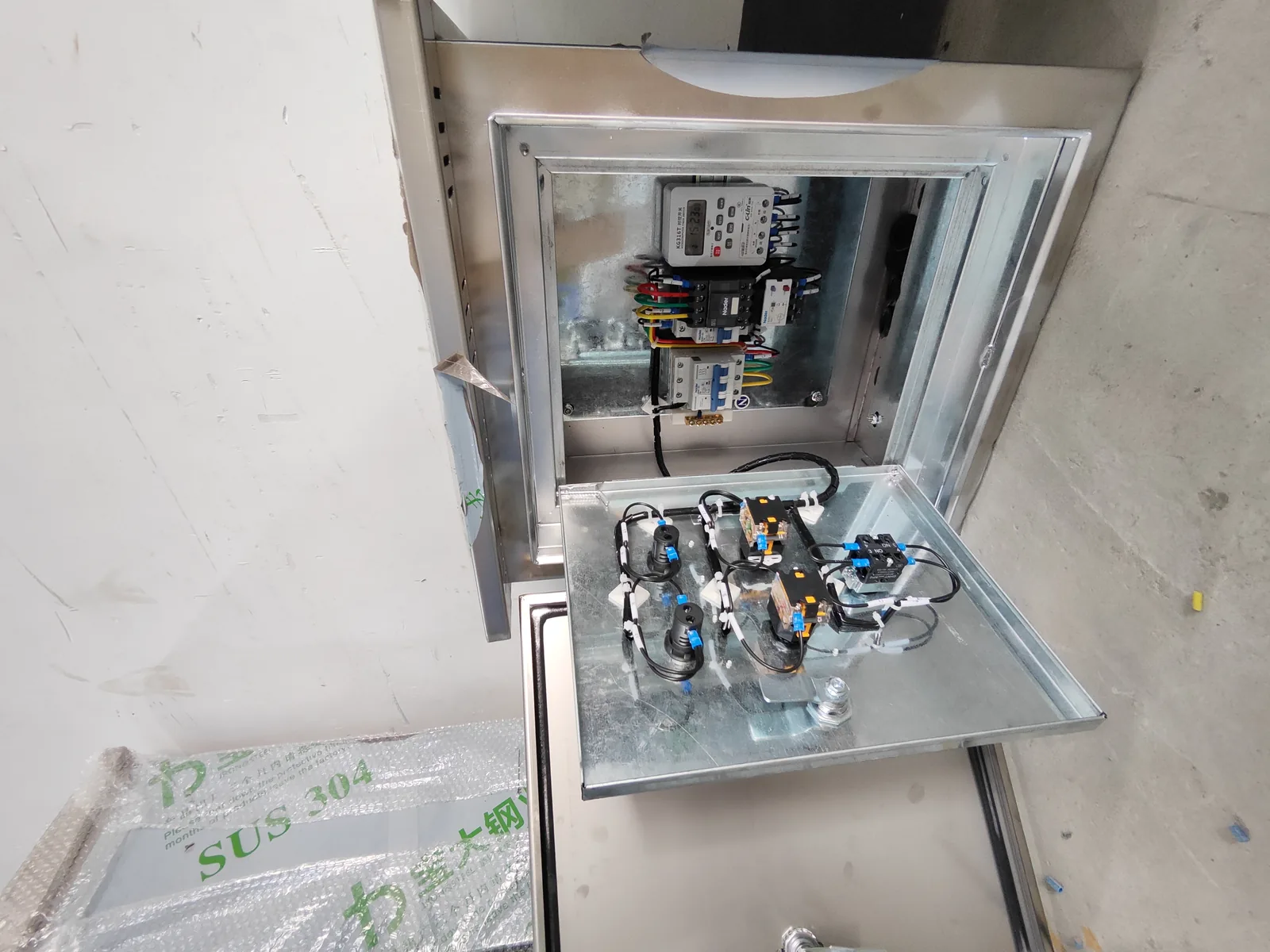

316 不锈钢防腐控制柜
- 柜体316 或 304 不锈钢，IP65，底部密封格兰板
- 控制系统西门子 / 三菱 PLC 加触摸屏
- 防护发泡门封、防凝露加热器、不锈钢外露件
- 文档可按需提供材质证书与膜厚记录

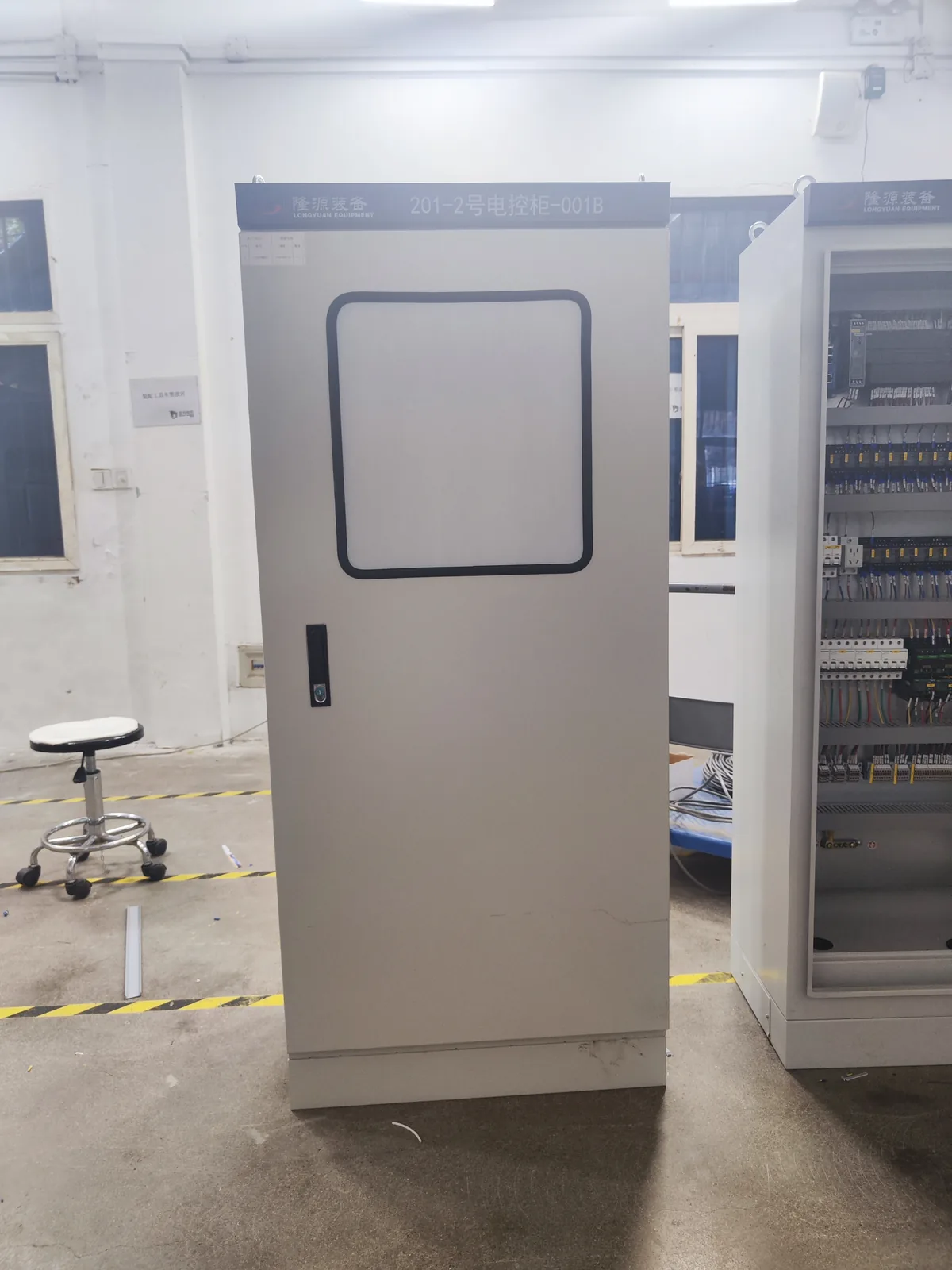

联锁与紧急停机控制柜
- 安全硬接线 ESD 链，独立于 PLC
- 文档因果图与回路图
- 指示报警信号屏或触摸屏报警页
- 标准IEC 61439-1/-2 · CE（LVD + EMC）

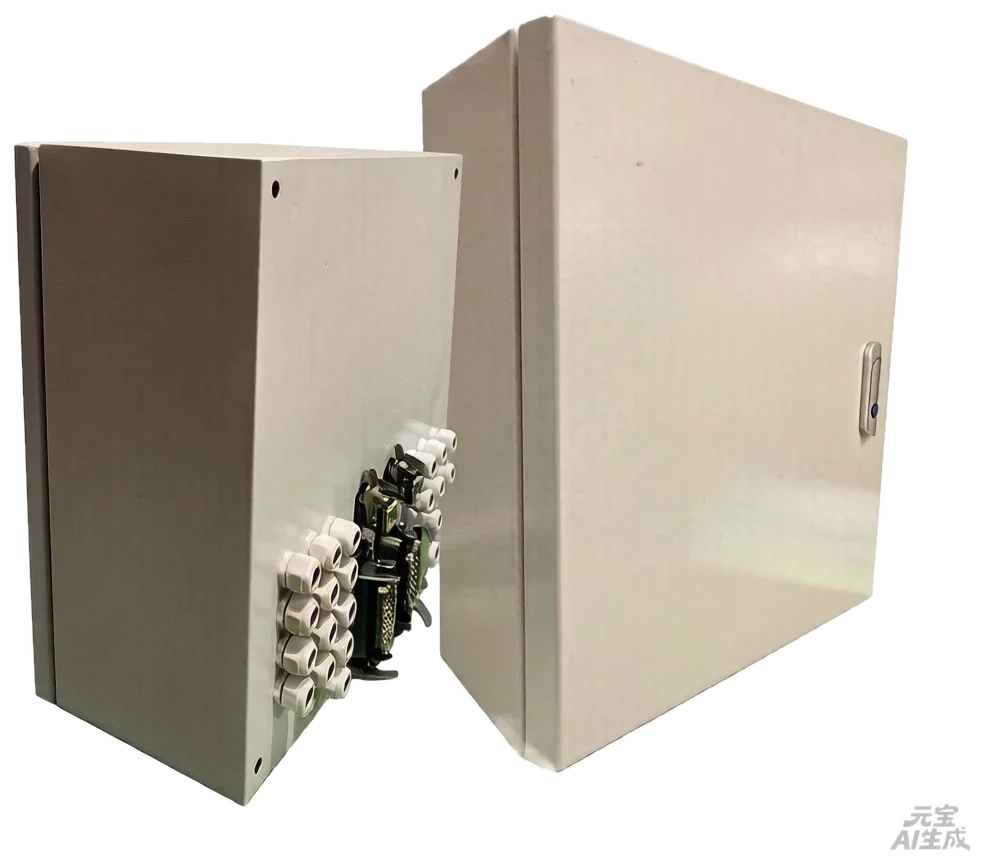

仪表汇接与接线箱
- 形式挂墙式，IP65，24–96 回路
- 分区本安与非本安分设隔室
- 标识端子编号与回路图一致
- 材质316 不锈钢或喷塑钢
实拍证据：整机、柜内与行业特化细节
下面三格是本行业柜子的实拍位。这一类工况我们做过，但现场照片需要按项目逐个补齐；补齐前先用占位，每格下方写明了要拍什么。照片到位后替换，页面上不作任何客户或项目指认。
从发图到发货，五步
316 不锈钢密封柜、PLC 加触摸屏、硬接线 ESD 链、仪表线与动力线分开敷设、端子号与回路图一致，出厂前完成全套例行试验并交付竣工资料包。
01 发图与工况
把项目单线图 / 负载清单 / 防护要求 / 数量发来，1 个工作日内回复报价
02 图纸评审
电气工程师逐项核实选型，必要时电话会议对回路细节，出修订版原理图
03 下单排产
排产后 15–25 天交付；急单可走快车道（批量 + 现货元件）
04 出厂试验
每台通电做功能试验 + 工频耐压 2500V·1min + 接地连续性 + 防护 IP 抽测
05 发货与验收
发货前提供实物图 + 例行试验记录；随柜资料包齐全，到场可直接调试
化工石化制药与流程工业控制柜
为化工、石化、制药与空分装置定制的防腐控制柜：316 不锈钢柜体、底部密封格兰板、独立于 PLC 的硬接线 ESD 链、完整竣工资料包，符合 IEC 61439 与 CE，15–25 天交付。
行业常见问题
你们做 Ex / ATEX 认证柜吗？
我们不自造 Ex 认证柜体，也不会暗示能做。涉及危险区域我们逐单评估，采用认证元件和正压或隔离设计；不在能力范围内的，我们会明说。
该用 304 还是 316？
取决于环境。一般湿区 304 够用；有氯离子、酸或沿海盐雾就用 316。把现场空气里有什么告诉我，我们如实配，包括在该省的地方告诉你喷塑钢就够。
紧急停机能不能不依赖 PLC？
能，而且我们建议这样做。ESD 链是硬接线，走继电器和接触器；PLC 只做联锁和报警显示。我们出因果图，方便你们审查组核对逻辑。
随柜有哪些资料？
竣工原理图、端子与线号表、含品牌型号的 BOM、例行试验报告（绝缘、工频耐压、接地连续性、通电功能），适用时附 IP 与 CE 声明，以及出厂照片。
可以装我们自采的仪表吗？
可以。我们经常按客户提供的变送器、分析仪和安全继电器来设计。把清单连同交期发来，我们会标出哪些会影响进度。
制药或食品洁净区有特殊要求吗？
可以按要求做：易清洁表面、无积尘结构、不锈钢外露件、硅胶密封。具体洁净等级与认证由你方工艺定，我们按图纸实现，不编造认证。
