柴油发电机自启并机柜
- 自动启动：市电失电（含缺相、欠压）自动启动柴油发电机，启动失败自动重试并报警
- ATS 切换：市电 / 发电机双电源自动切换，切换时间与切换顺序按负荷要求配置
- 返回逻辑：市电恢复后先切回市电，柴油机空载冷却运行后自动停机，保护涡轮增压器
- 保护：水温、油压、超速、过流、欠压、过载保护；带三遥（遥测 / 遥信 / 遥控）接口
- 并机方案：多台发电机并机运行与负载分配按项目方案定制（另议）
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式控制柜，可与 ATS 切换柜合柜或分柜布置 |
|---|---|
| 标准尺寸（宽×深×高） | 600×600×1800 / 800×600×2000 mm，按容量与回路数选 |
| 柜体结构 | 2.0 mm 冷轧碳钢折弯焊接 + 加强筋，静电粉末喷涂 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配 / IP55 / IP65 可选（发电机房或户外旁安装建议升级） |
| 安装方式 | 落地安装于发电机房或配电室，柜前留 ≥800 mm 检修通道 |
| 振动考虑 | 与发电机组同室安装时，柜体基础做减振处理或独立基础 |
| 进出线 | 底部电缆进线带格兰板，发电机侧与市电侧进线分别标记 |
| 容量范围 | 适配 ≤2000 A 的低压备用电源系统（更大容量按项目方案另议） |
|---|---|
| 自启逻辑 | 市电失电、缺相、欠压触发自启；启动失败自动重试（次数可设）并输出报警 |
| 切换装置 | ATS 自动切换（PC 级 / CB 级）或接触器切换，按负荷性质与切换时间要求选 |
| 返回逻辑 | 市电恢复并确认稳定后切回市电，柴油机空载冷却运行 3–5 分钟后自动停机 |
| 保护功能 | 发电机侧过流、过载、欠压、逆功率保护；柴油机水温、油压、超速信号接入 |
| 三遥接口 | 遥测（电压 / 电流 / 频率功率）、遥信（运行 / 故障 / 电源状态）、遥控（启停） |
| 通讯 | Modbus / Profinet，可接入值班室上位系统或楼宇管理系统 |
| 并机（选配） | 多台发电机并机运行、负载分配与解列逻辑，按项目方案定制 |
| 单机自启 + ATS | 一台柴油发电机 + ATS 切换，市电失电自动启动并带载，最常见的方案 |
|---|---|
| 一用一备发电机 | 两台发电机主备运行，主用机启动失败自动切备用机 |
| 带消防 / 重要负荷切换 | 重要负荷单独回路，失电后优先供电，其余负荷按需投入 |
| UPS 配合方案 | 与 UPS 配合：UPS 撑过切换空档，发电机带载后由 ATS 接管 |
| 移动式发电机接口 | 预留移动发电机的快速接入端子与切换装置，应急时临时接驳 |
| 并机运行方案 | 多台发电机并列运行与负载分配，按项目方案定制（另议） |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 14048.11（自动转换开关电器） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 切换时序验证 | 出厂前模拟市电失电与恢复，实测自启、切换、返回与冷却停机全过程 |
| 出厂试验（逐台） | 回路检查、绝缘与耐压、ATS 手动 / 自动切换、保护动作、三遥信号核对 |
| 随货文件 | 电气原理图、端子接线表、时序说明与参数设定表、BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
冷却后停机
市电恢复后先切回市电，让柴油机空载运行 3–5 分钟再停机。直接带载停机，涡轮增压器的热量散不出去，长期下来就是高额维修。
切换顺序锁死
启动、建压、切换、返回、停机五步顺序在出厂前实测并记录。这套逻辑做反不会报错，只会在某次停电时暴露出来。
启动失败自动重试
柴油机一次没启动成功自动重试（次数可设），并输出报警。备用电源的失败大多数不是“完全启动不了”，而是“第一次没起来”。
状态送到值班室
遥测、遥信、遥控三组信号引到端子排，接进值班室或楼宇系统。备用电源平时没人管，状态必须能看得见。
同室安装做基础
与发电机组同室安装时，柜体基础做减振或独立基础。长期振动会让端子松动、元件接触不良，这类故障很难现场定位。
失电全过程模拟
出厂前模拟市电失电与恢复两次完整动作，把自启、切换、返回、冷却停机的时序实测记录，随柜交付。
实拍与柜体结构

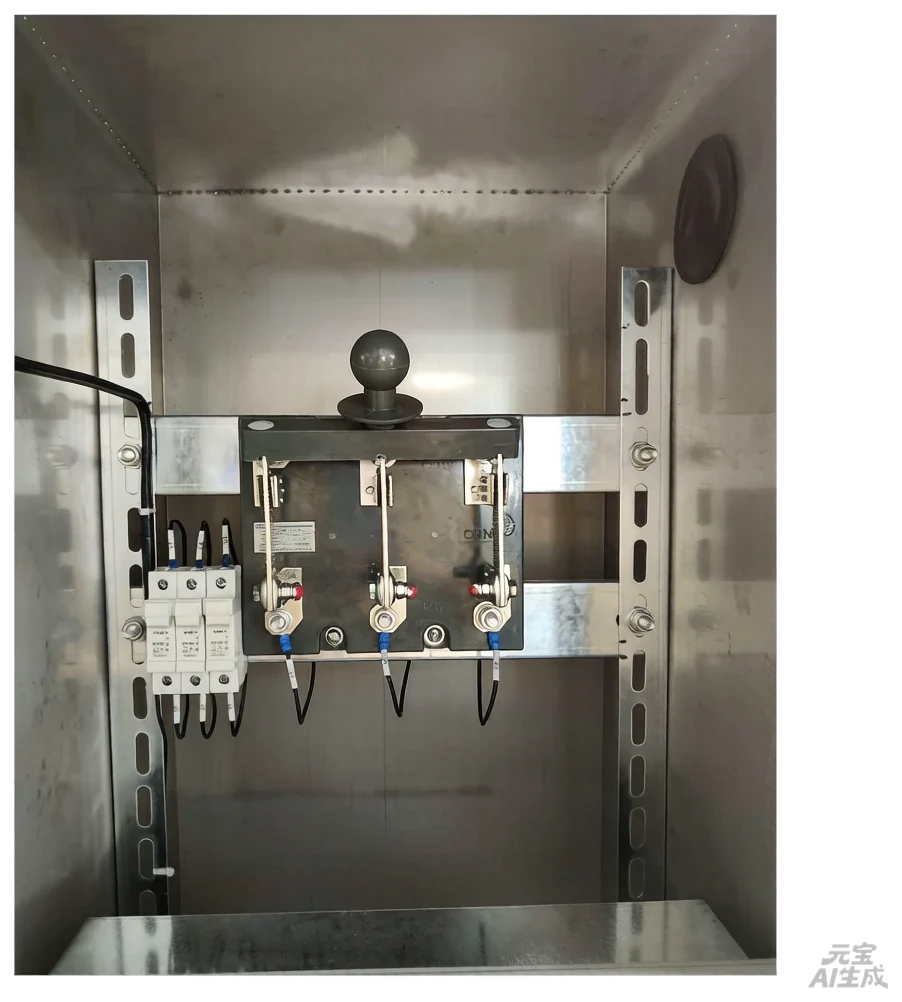

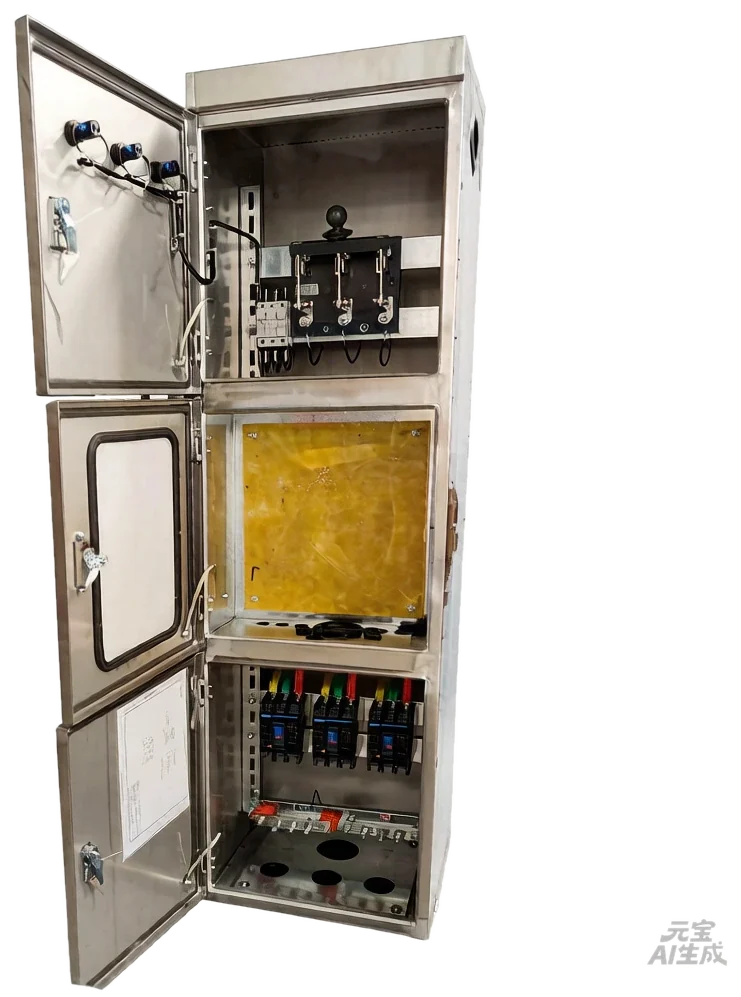

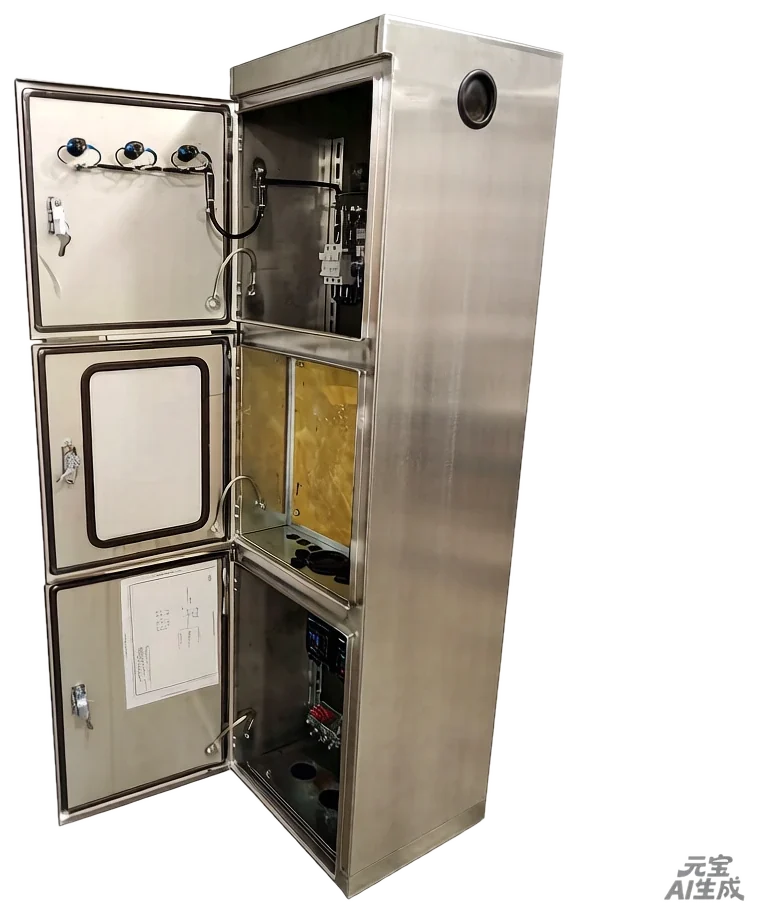

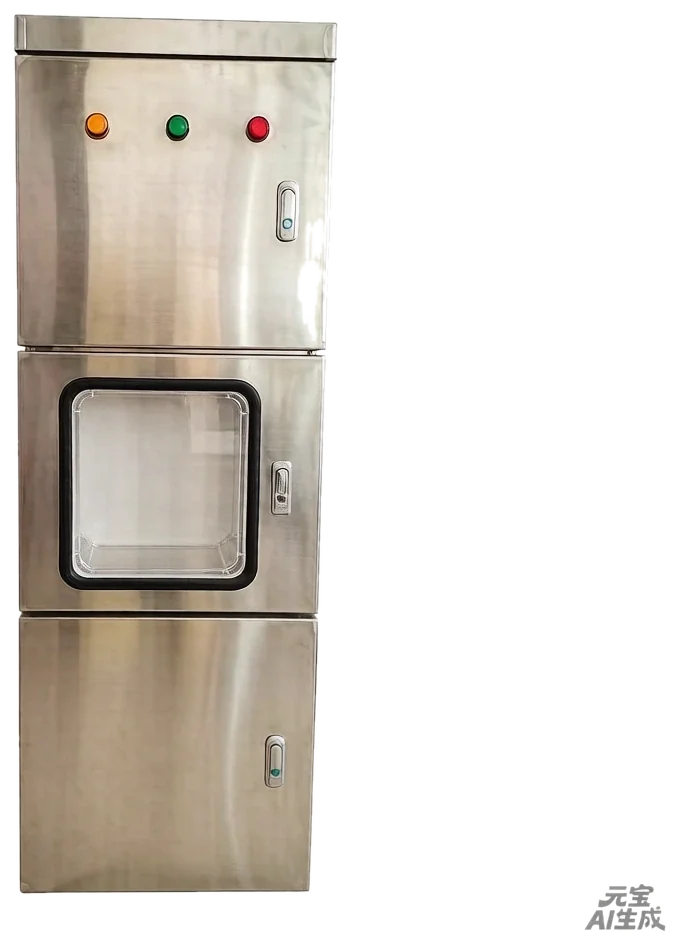

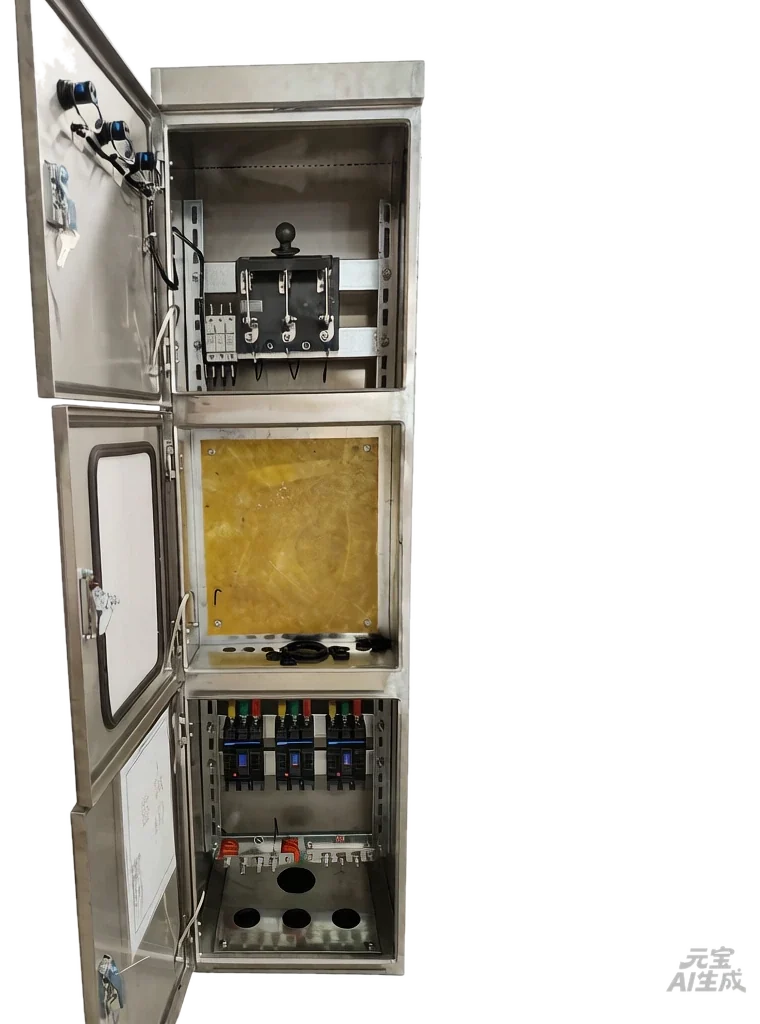

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
工厂备用电源
重要生产线、连续工艺设备的市电失电后备供电。
商业与医院建筑
消防负荷、应急照明、电梯等重要负荷的备用电源切换。
数据中心与机房
与 UPS 配合的备用电源切换与状态监视。
市政泵站与污水厂
不能长时间停机的泵站与处理设施的备用电源。
通信基站与偏远站点
无人值守站点的发电机自启与远程状态监控。
临时用电与展会
移动式或临时发电机的接入与切换控制。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
市电停了多久发电机才会带上负荷？
典型情况是十几秒：自启指令发出后柴油机启动、建压建频约 10 秒左右，ATS 切换后再 1–2 秒带载。具体时间取决于机组容量、启动性能与 ATS 型号。对切换空档敏感的负荷（如服务器、精密设备）需要 UPS 撑过这段时间。
并机柜你们做吗？
并机属于定制方案：涉及多台机组之间的同步、负载分配与保护逻辑，需要按机组参数、配电方案与控制要求单独设计。这类项目请在询价时说明，我们按项目方案确认。常规的单机自启 + ATS 切换是标准产品。
市电恢复后为什么不能立刻停机？
柴油机带载运行时涡轮增压器温度很高，需要空载运行几分钟让润滑油把热量带走再停机，否则会导致增压器轴承结焦损坏。我们把冷却运行时间做在逻辑里，不需要人工记。
能和消防负荷配合吗？
可以按项目要求配置。消防类负荷对切换时间与可靠性有专门规定，具体控制与验收要求请在建项目询价时明确，我们按项目要求匹配方案。
三遥是什么意思？
遥测是读数据（电压、电流、频率、功率），遥信是读状态（运行、故障、市电 / 发电机侧带电），遥控是发指令（启动、停机、切换）。三组信号都能引到值班室或上位系统，无人值守站点用得上。
原来的发电机组能配新柜吗？
多数可以。把机组品牌型号、容量、励磁方式、现有控制屏的接口告诉我们，我们做接口对接方案。如果原机组自带控制屏，可以让新柜做上层切换与三遥，机组控制屏保留做本机保护。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
备用电想一次切换成功？
把发电机容量、重要负荷清单与切换要求发过来，免费出 AMF 方案与时序设计 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
