检修电源箱
- 插座：CEE 工业插座（3P+E / 2P+E），防误插机械保持，IP54 面罩
- 保护：每路独立漏电（30 mA）+ 断路器，故障只跳本路
- 混合输出：380V（16/32 A）与 220V（16 A）按需混排
- 型式：壁挂式 / 移动式（带轮与把手）
- 箱体：冷轧板或不锈钢，IP54 / IP65（冲洗环境）
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱体型式 | 壁挂式 / 移动式（带轮 + 把手，选配电缆卷盘） |
|---|---|
| 标准尺寸（宽×高×深） | 400×500×200 至 600×800×250 mm，可非标 |
| 箱体结构 | 1.5 mm 冷轧板或 304 不锈钢（腐蚀环境） |
| 防护等级 | IP54 标配 / IP65（冲洗环境），插座带防溅面罩 |
| 门与锁 | 上开铰链门（防雨滴水），插拔不必全开 |
| 进出线 | 底部格兰头进线；移动式配橡套电缆 |
| 额定电压 | AC 380V / 220V，50 Hz |
|---|---|
| 总开关 | 隔离开关 + 断路器（≤63 A） |
| 插座规格 | CEE 380V 16/32 A（3P+E）、CEE 220V 16 A（2P+E） |
| 分路保护 | 每路断路器 + 漏电模块 30 mA，瞬时跳本路 |
| 指示 | 电源指示灯；每路可配运行指示 |
| 等电位 | 箱体接地端子明显标识，PE 与箱体可靠连接 |
| 元件品牌 | 正泰 / 施耐德 / ABB 插座与断路器，支持自采寄厂 |
| 车间检修型 | 壁挂沿墙布置，机修区每 15–20 m 一台 |
|---|---|
| 库房物流型 | 充电与包装设备取电，220V 为主 |
| 户外工地型 | 移动式 + 橡套电缆，IP65 |
| 产线工位型 | 工位旁固定安装，电动工具与检测仪取电 |
| 船坞码头型 | 不锈钢壳体 + 防盐雾，CEE 全防护 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1；插座符合 GB/T 3828 / IEC 60309 |
|---|---|
| 漏电验证 | 逐路按试验按钮验证漏电动作并记录 |
| 出厂试验（逐台） | 绝缘电阻、耐压、逐路通电与漏电动作 |
| 温升 | 插座端子与断路器连接处 ≤70 K |
| 随货文件 | 系统图、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
漏电一对一
每路独立漏电模块：一路进水跳一路，其余照常干活。总漏电方案省钱，但一跳全停，检修现场最忌讳。
插座不裸奔
每个插座配防溅面罩，插拔间隙雨水灰尘不进；面罩与插座联锁的结构优先，防误插等级不降。
滴水不进门
户外门做上开铰链：开门时雨水顺门流走不进箱；门封一圈压紧到 IP54 以上。
PE 先接
箱体接地端子前置标识，PE 与壳体可靠连接逐台测通——临时电最怕的就是壳体带电没人知道。
漏电按钮逐台按
每路漏电模块出厂逐个按试验按钮验证动作，30 mA 不打折；跳与不跳都记录。
橡套缆 + 卷盘
移动式配橡套电缆与卷盘，收线有序不拖地泡水；卷盘带制动，拉出即锁。
实拍与柜体结构

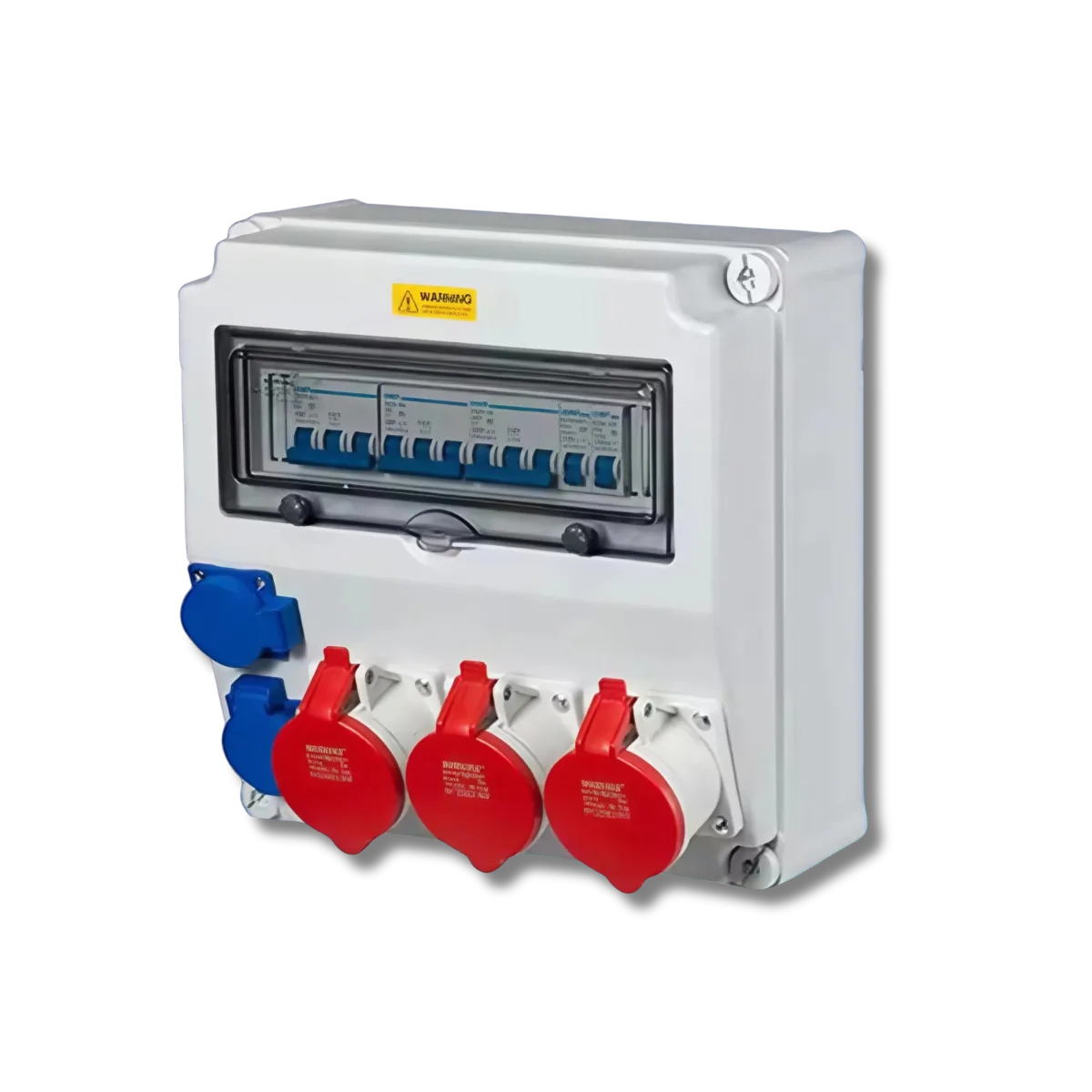

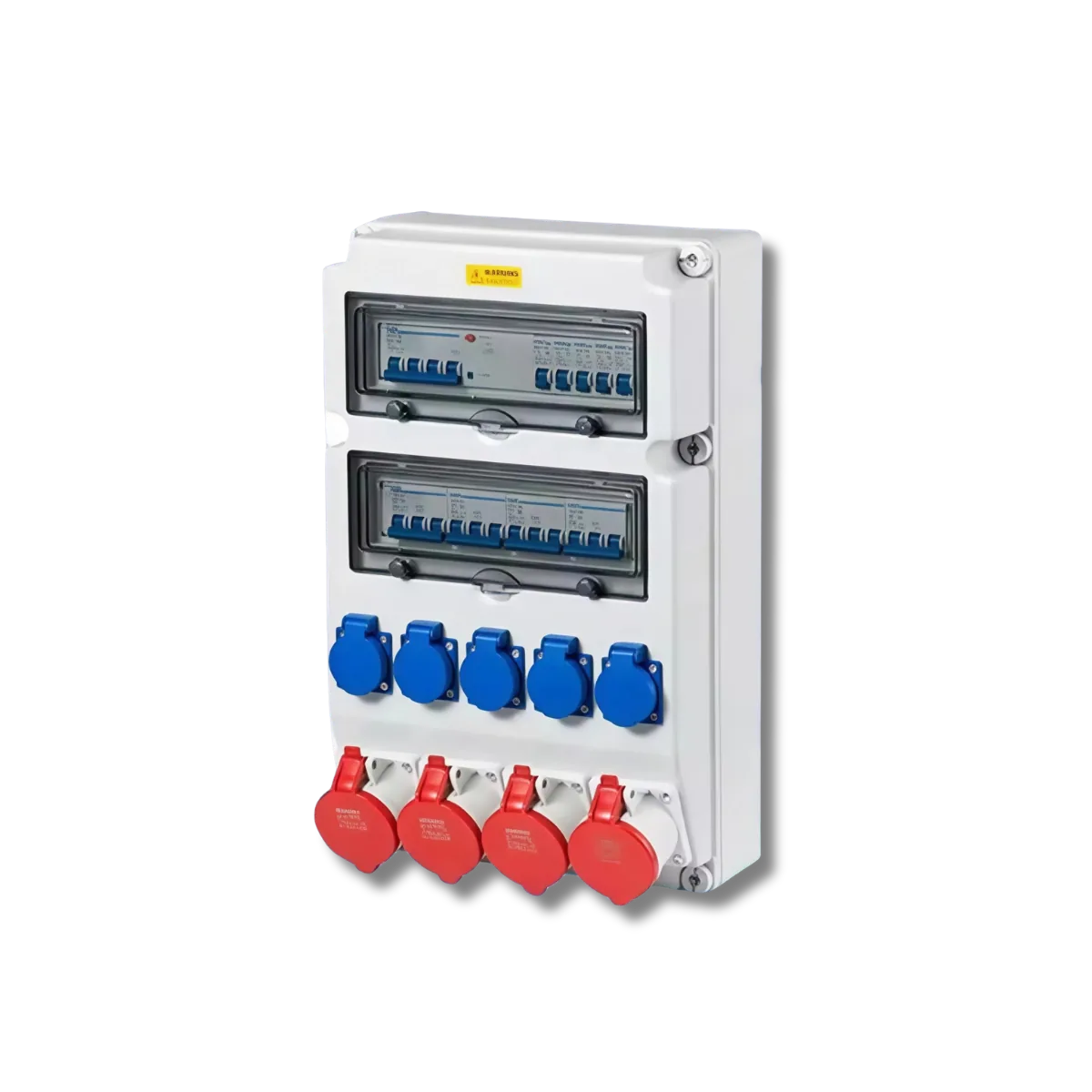

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
车间机修区
电动工具与检测仪取电，沿墙分布。
库房与包装区
包装机与充电工具，220V 为主。
户外工地
移动式取电，IP65 防雨防尘。
船坞与码头
不锈钢 + 防盐雾，CEE 全防护。
产线工位
工位旁固定取电，工具随用随插。
冲洗车间
食品 / 养殖冲洗环境，IP65 每路漏电。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
CEE 插座和普通插座差在哪？
CEE 工业插座有键槽防误插（不同电压孔位不同，插不错）、机械保持（振动不松脱）、防溅等级高，插拔寿命比民用插座高一个量级。工业环境的老标准，别在车间用民用插排。
漏电 30 mA 是什么概念？
30 mA 是人体安全电流的边界：漏电超过 30 mA 毫秒级跳闸，人触电前先断电。检修箱每路独立 30 mA，一路漏电只停一路，别的工位不受影响。
移动式和壁挂式怎么选？
取电点固定就壁挂（车间、库房）；作业面移动（工地、船坞、大型检修）用移动式带轮 + 橡套电缆。移动式记得配卷盘，电缆拖地泡水是工地触电的头号原因。
焊机可以用吗？
手工焊机取电没问题（按焊机输入电流配插座与保护），但焊机本身的大电流冲击会让漏电模块误动作——焊机回路选高抗扰型漏电或单独回路，订购时说明用途。
能加计量吗？
可以：总计量（考核用）或分路计量（内部核算），电表按业主或供电侧要求配，我们留表位与接线。
户外冬天会凝露吗？
会，昼夜温差是主因。户外与冷链环境配防潮加热器（温控启停），箱内不结露元件不锈蚀；加热器功率小，不影响整体防护。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
取电点位发来，插座照它配
点位与工具清单（电压 / 路数 / 环境）发来，免费出插座箱方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
