JP 农网综合配电箱
- 一体：计量 + 配电 + 补偿 + 防雷四功能一箱，杆上或柱上安装
- 分路：排灌机井 / 照明 / 插座分路，各带保护与漏电
- 补偿：小容量分组自动投切，排灌季满负荷 cosφ 达标
- 防雷：进线 SPD + 良好接地端子，野外空旷区必配
- 壳体：不锈钢 / 热镀锌，户外 IP54，防潮加热可选
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱体型式 | 杆上式 / 柱上式（抱箍安装），落地式可选 |
|---|---|
| 标准尺寸（宽×高×深） | 700×1000×300 至 900×1300×350 mm，可非标 |
| 壳体材质 | 304 不锈钢 / 热镀锌钢板喷塑 |
| 防护等级 | IP54（户外防雨防尘），门封双层胶条 |
| 门与锁 | 计量腔与线路腔分门分锁，铅封位 |
| 防潮 | 防潮加热器可选（昼夜温差大的田间） |
| 额定电压 | AC 380/220V，50 Hz |
|---|---|
| 计量位 | 表位与互感器按供电部门要求预留（表计检定封印由供电侧负责） |
| 出线分路 | 排灌机井 / 照明 / 插座 3–6 路，漏电 30 mA 到位 |
| 无功补偿 | 小容量 4–8 kvar 分组自动投切（排灌负荷特性整定） |
| 防雷保护 | 进线 SPD 一级 / 二级，接地端子明显标识 |
| 总开关 | 隔离开关 + 断路器，明显断开点 |
| 元件品牌 | 正泰 / 德力西 / 施耐德，支持自采寄厂 |
| 排灌机井型 | 一井一箱：机井泵分路 + 计量 + 补偿 |
|---|---|
| 台区综合型 | 变压器台区杆上综合箱，照明与动力分路 |
| 温室大棚型 | 大棚片区配电 + 漏电 + 防雷 |
| 农村照明型 | 村道路照明与公共设施供电 |
| 田间检修型 | 加检修插座分路，农忙临时取电 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 漏电验证 | 逐路漏电动作（30 mA）逐台验证 |
| 防护确认 | 户外箱门封与格兰头逐台检查 + 批次喷淋抽检 |
| 出厂试验（逐台） | 绝缘电阻、耐压、分路与补偿投切通电 |
| 随货文件 | 系统图、变比表、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
计量与线路分腔
计量腔与线路腔分门分锁：供电部门封表走计量门，物业维护走线路门，权责清楚互不越界。
田间必配 30 mA
田间潮湿环境漏电 30 mA 每路必配：抽水泵线破皮跳得比人触电快——农村用电安全这条是底线，不按选配卖。
空旷区两级 SPD
田间空旷落雷密集：进线 SPD + 箱体可靠接地（接地端子与标识前置），雷击后巡检看 SPD 劣化窗，坏了拔插更换。
按排灌特性整定
排灌季满负荷、农闲轻载：补偿按分组细投切整定，轻载不倒送、满载达标——控制器参数按负荷曲线写进交付说明。
焊缝孔位全封堵
不锈钢箱焊缝打磨封堵、开孔全走格兰头：田间的水汽与农药气氛从孔缝钻进去最快，这里一点不省。
杆号即箱号
箱体编号对应台区杆号，标识牌反光处理，供电所巡检按杆号找箱不翻资料。

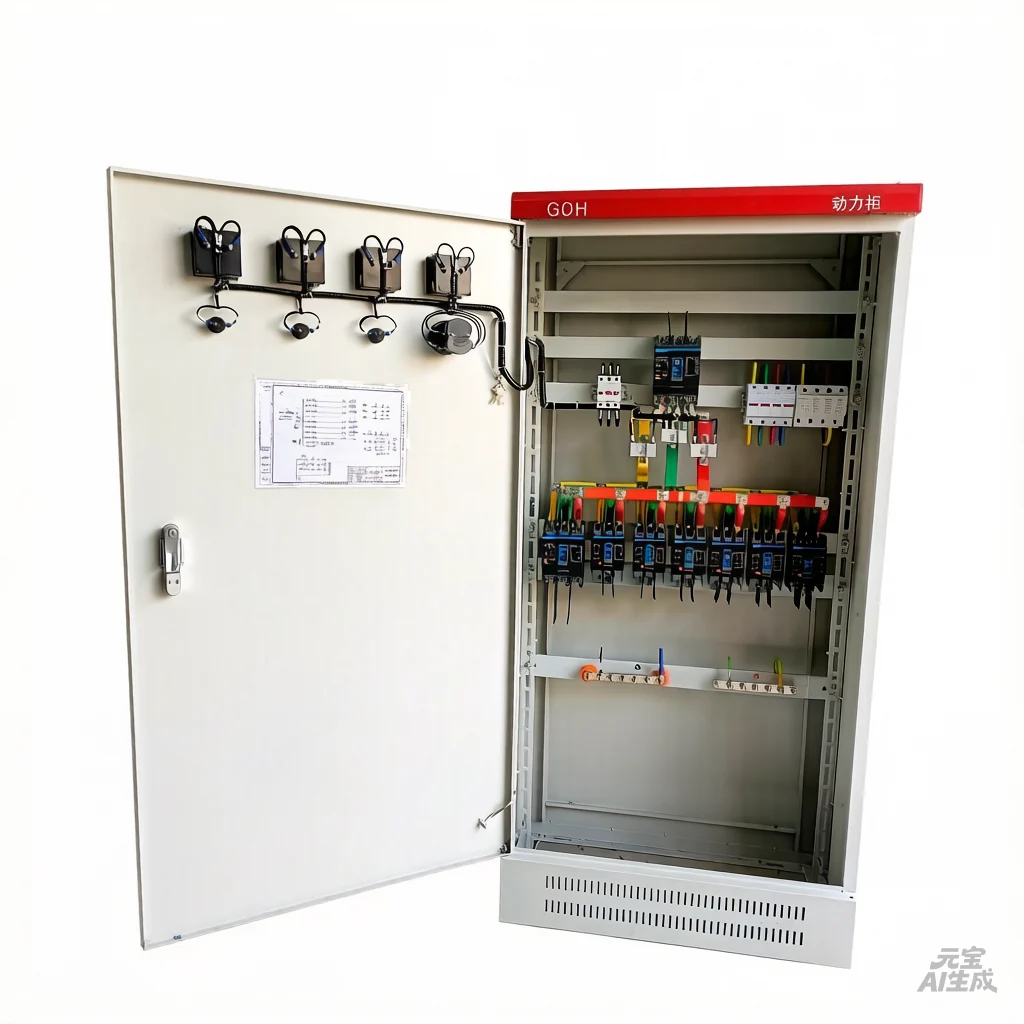

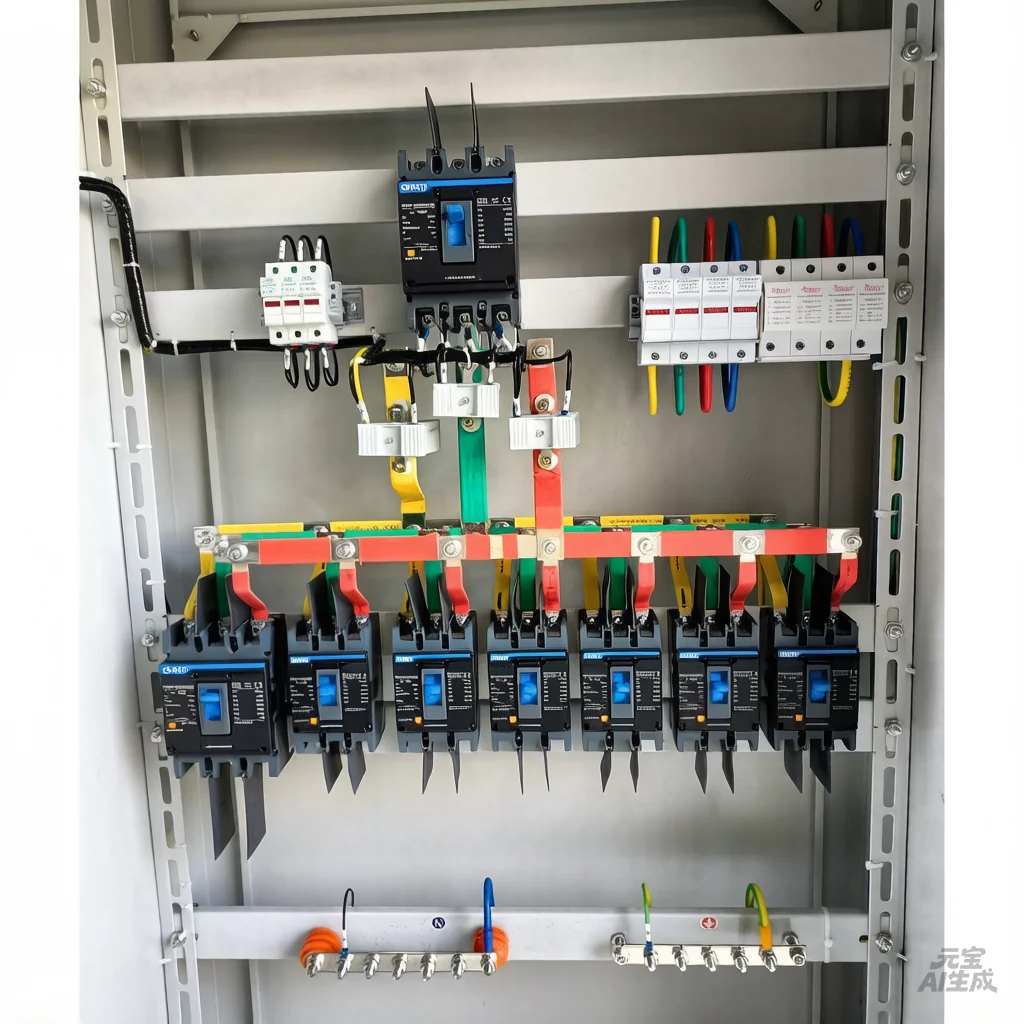

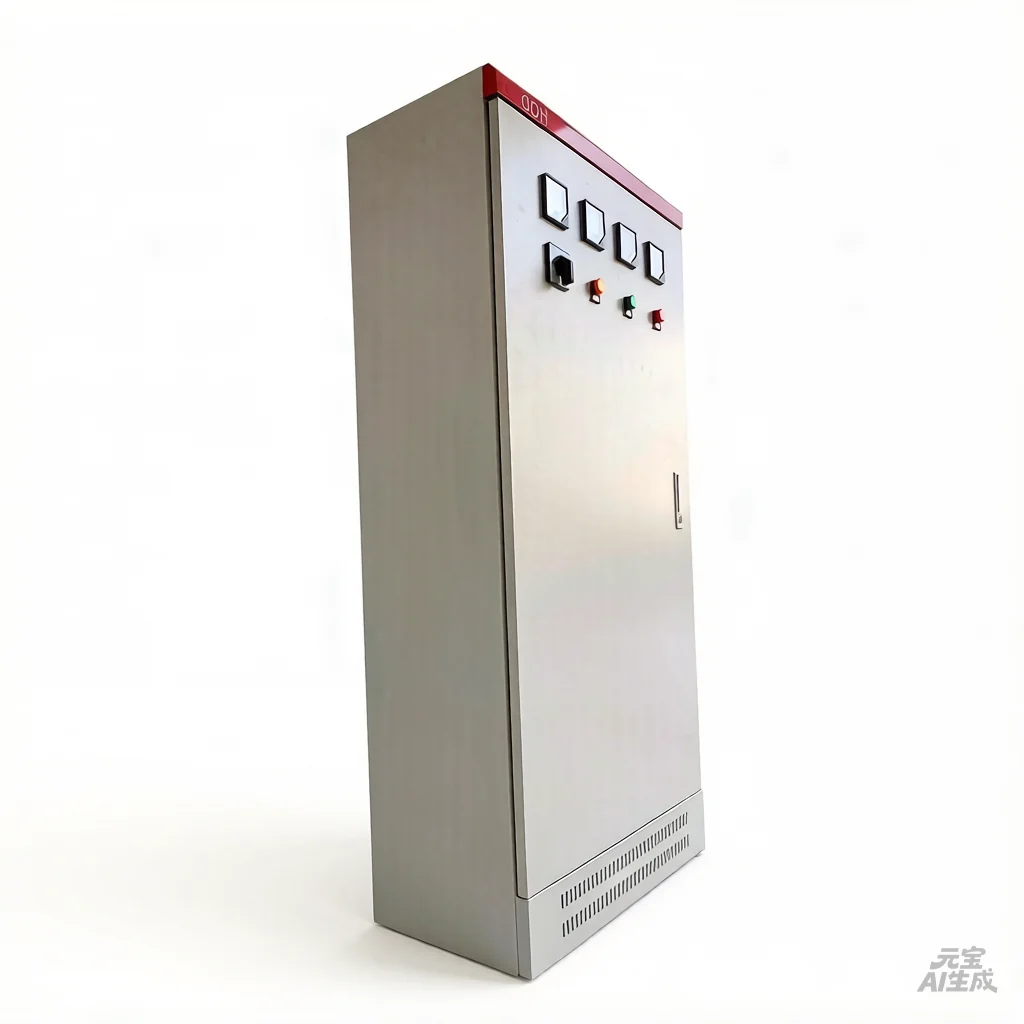

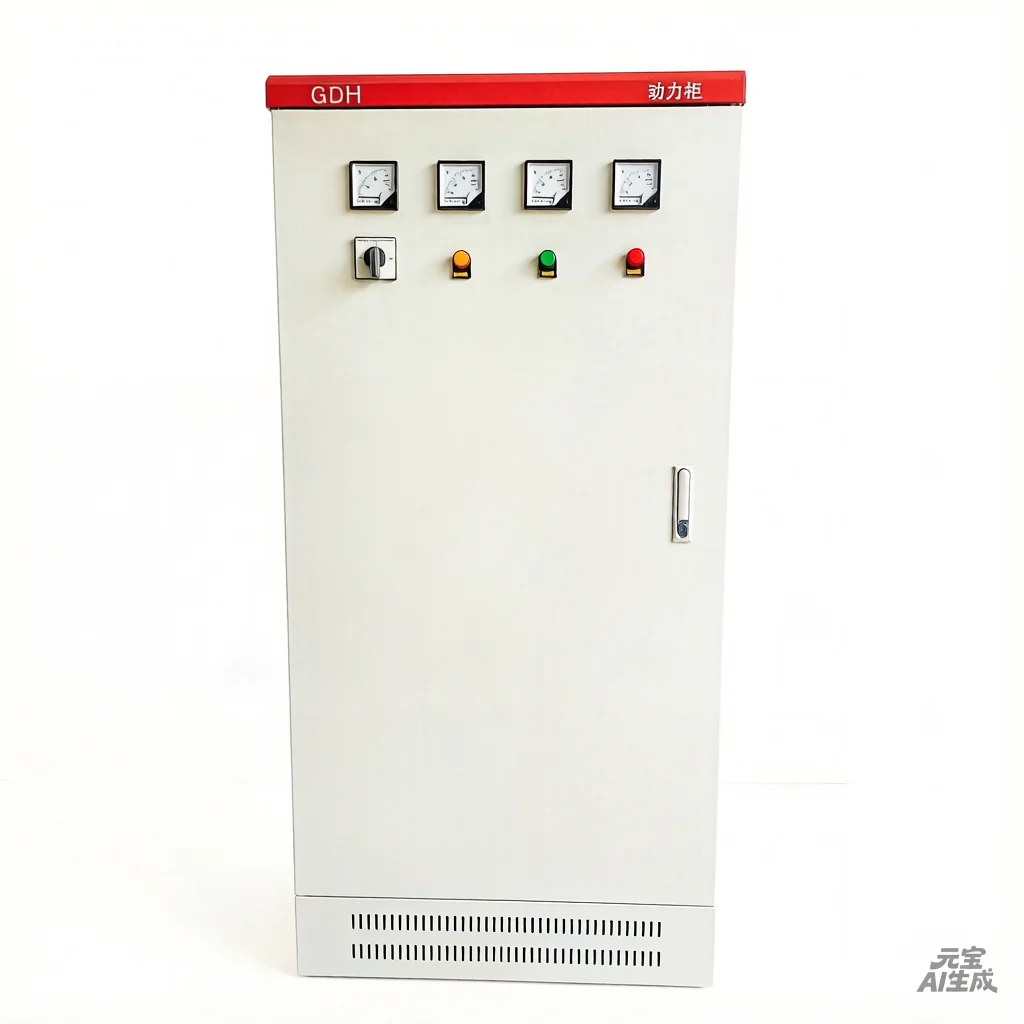

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
排灌机井
一井一箱：计量保护补偿一体。
台区综合配电
变压器台区杆上综合箱。
温室大棚片区
配电 + 漏电 + 防雷。
村道与公共照明
照明分路与定时控制。
农田临时用电
检修插座分路，农忙取电。
养殖场户外
不锈钢 + IP54，冲洗环境耐用。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
JP 箱里的电表你们配吗？
计量表计与检定封印由供电部门负责，我们做表位、互感器与二次回路，按当地供电局的箱体规范开孔与分隔——不同县市的 JP 箱规范有差异，下单前把当地标准发我们核对。
杆上安装牢固吗？
抱箍按水泥杆 / 木杆规格配，箱体背加固背板；抗风按当地气象条件核算。安装由电工完成（随机附安装说明与抱箍清单），我们远程指导也行。
排灌季功率因数不达标怎么办？
水泵群满负荷时感性无功大：箱内补偿按分组自动投切（投切延时按泵起动特性整定），排灌季 cosφ 稳在 0.9 以上。已有箱不达标的，把变压器容量与泵功率发来，我们算补偿缺口。
防雷击能力怎么样？
两级 SPD + 箱体接地端子（接地电阻按当地要求施工）：野外空旷区这是保命配置。SPD 用可更换模块型，劣化指示窗变色就换，不用换整箱。
不锈钢和镀锌怎么选？
沿海、养殖场、农药气氛重的选 304 不锈钢（寿命长一倍以上）；内陆常规农业区热镀锌喷塑够用，省 30% 左右。按现场环境定，不硬推贵的。
一箱能带几口机井？
按泵功率算：常规 4–6 路分路，每路带一口井（7.5–15 kW 常见），总容量按变压器与进线开关核算。井位分散的片区建议一井一箱，故障不连坐。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
台区参数发来，JP 箱照当地规范做
变压器容量 / 机井数 / 当地供电规范发来，免费出 JP 箱方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
