路灯控制箱
- 控制：经纬时控（按日出日落自动调整）+ 光控（阴天提前开）
- 分路：2–12 回路按街段分组，半夜灯方案（深夜关半）
- 防护：户外 IP65，防雨檐 + 双门封 + 底部格兰头进线
- 漏电：分路 30 mA 漏电，杆上线路安全底线
- 升级：三遥（遥信 / 遥测 / 遥控）与单灯监控接口可选
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱体型式 | 户外落地 / 杆装两用，混凝土基础可选 |
|---|---|
| 标准尺寸（宽×高×深） | 500×700×250 至 800×1200×350 mm，可非标 |
| 箱体结构 | 1.5–2.0 mm 冷轧板或不锈钢，防雨檐 + 双层门封 |
| 防护等级 | IP65（户外），底部格兰头进出线 |
| 门与锁 | 上开铰链门，扣锁 + 挂锁双锁，防滴雨 |
| 标识 | 反光编号牌（街段 / 回路号） |
| 额定电压 | AC 220/380V，50 Hz |
|---|---|
| 总开关 | 隔离开关 + 断路器（≤160 A 常规） |
| 控制回路 | 2–12 路，接触器分路，经纬时控 + 光控自动 |
| 时控功能 | 经纬自动调整开关灯、节假日方案、半夜灯时段 |
| 漏电保护 | 分路 30 mA；总漏电 300 mA 防火可选 |
| 三遥接口 | 遥信（开关 / 故障状态）、遥测（电流电压）、遥控（分合） |
| 单灯监控 | 预留单灯控制器供电与通信走线位 |
| 元件品牌 | 正泰 / 施耐德 / ABB + 时控专厂，支持指定 |
| 时控 + 光控基础型 | 自动开关灯 + 半夜灯时段，性价比主力 |
|---|---|
| 半夜灯分段型 | 全夜灯 / 半夜灯分路，深夜关半节能 |
| 三遥型 | 状态与电量上报，远程分合（市政平台 / 自建） |
| 景观照明型 | 桥梁 / 景观灯时序控制 + 场景切换 |
| 智慧灯杆配套型 | 与多功能灯杆配套（通信位 / 充电位预留） |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 时序验证 | 逐台验证时控开关灯逻辑与光控优先级 |
| 漏电验证 | 逐路 30 mA 动作逐台验证 |
| 出厂试验（逐台） | 绝缘电阻、耐压、分路与控制逻辑通电 |
| 随货文件 | 系统图、时控整定表、回路对照表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
开关灯跟太阳走
经纬时控按当地经纬度算日出日落，四季自动调整，不用人工换季改时间——纯时控箱每年换季忘改是通病，这里根治。
阴天提前亮
光控与时控'或'逻辑：阴雨雾霾天照度低就提前开灯，深冬夜长由时控兜底——两者配合，既不早开浪费也不晚开挨投诉。
节能分路设计
半夜灯不是靠'关一半回路'硬省：回路按奇偶或车流分组，深夜切半数，杆距加密设计的路段照度仍然均匀——分组方案随回路表交付。
杆上线路 30 mA
路灯线路风吹雨打破损率高，分路 30 mA 漏电必配：灯杆漏电伤人的事故年年有，这条不做成选配。
上开门 + 底进线
户外箱门上开（雨水顺门流走）、进出线只走底部格兰头、门封双层——路灯箱的故障一半是进水，结构先解决。
箱号即街段号
箱体反光编号对应街段与回路表，市政巡检按牌找箱，报修定位到回路不靠嘴描述。

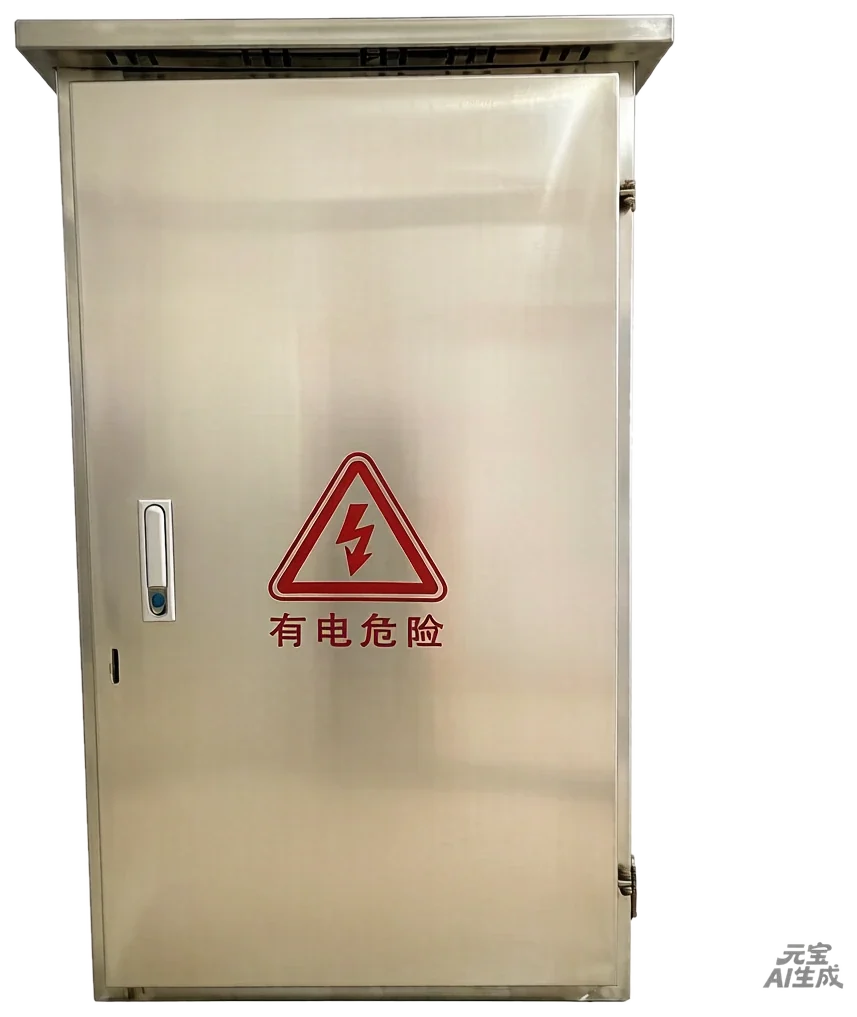

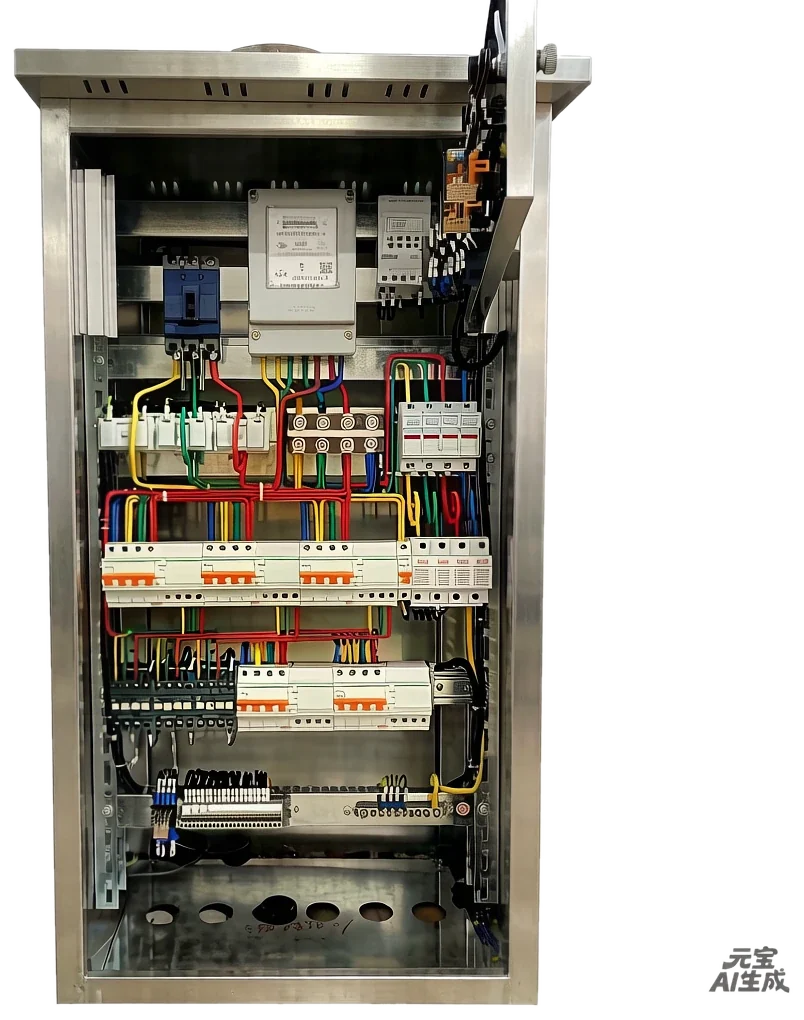

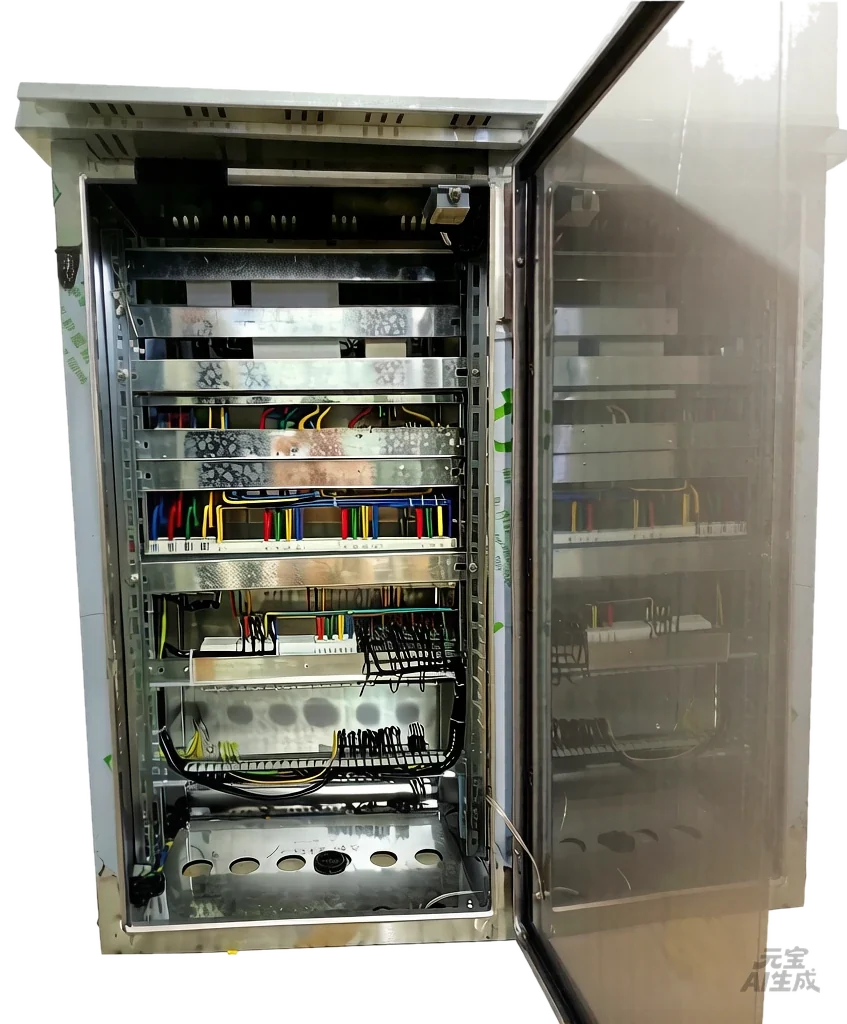

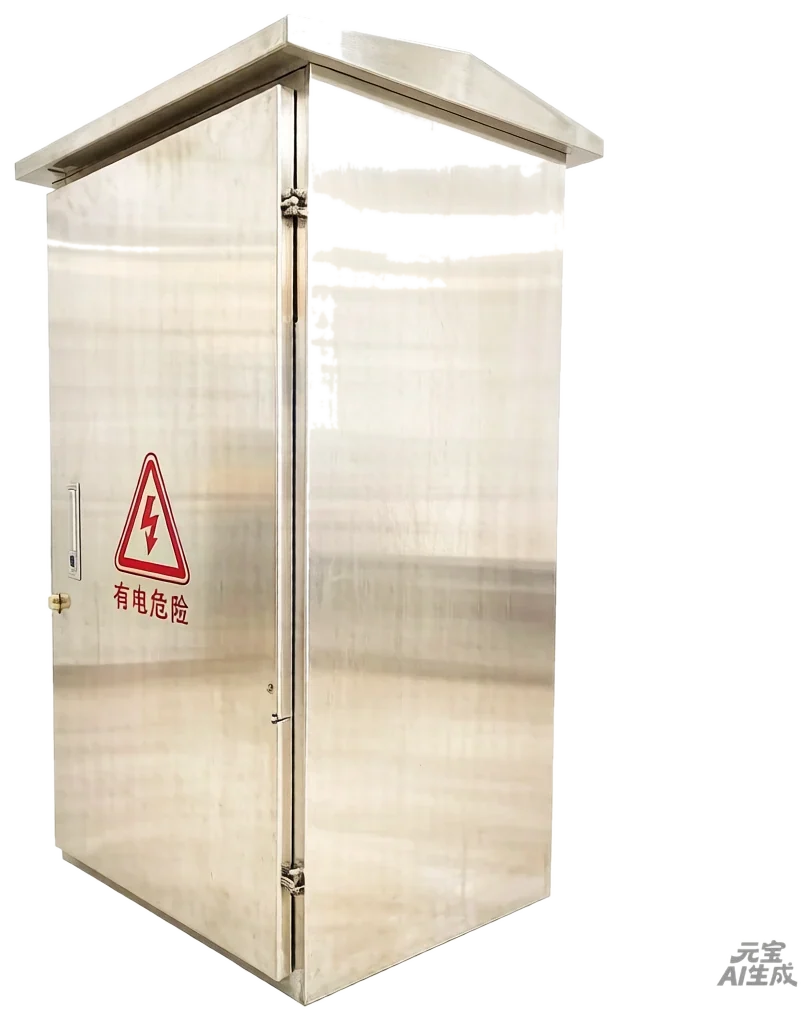

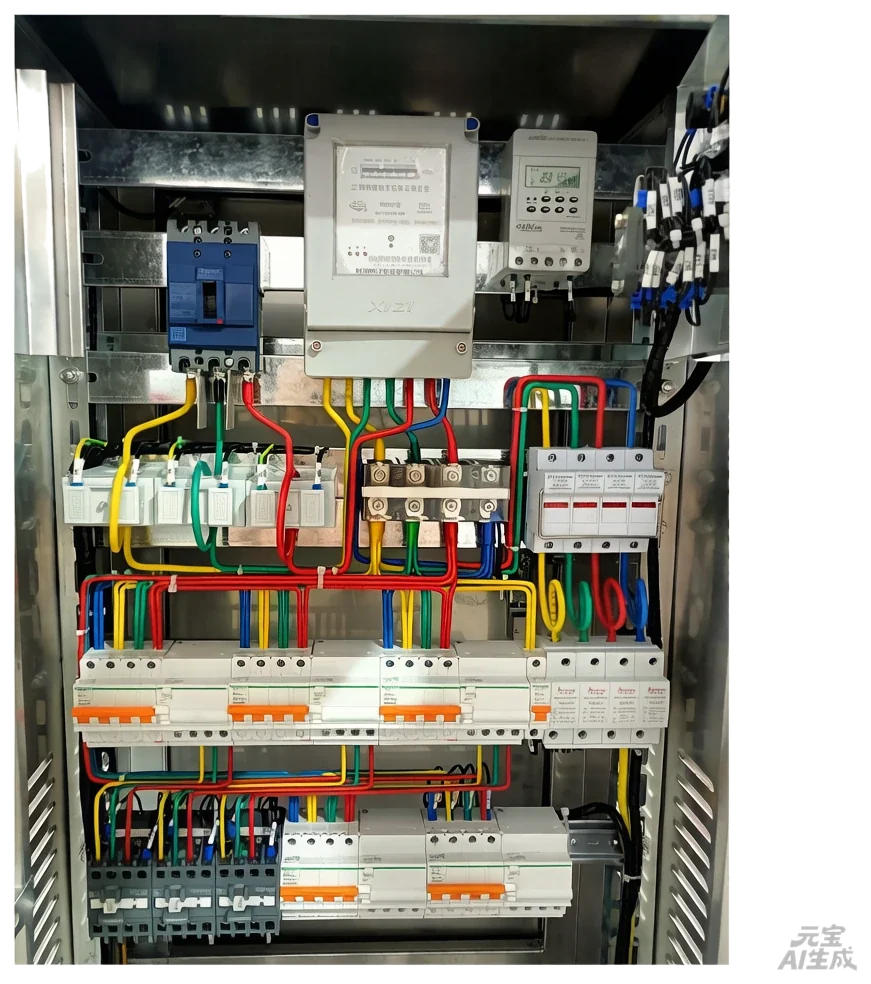

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
市政道路照明
街段分路 + 半夜灯，三遥接入市政平台。
园区与厂区路灯
时控光控自动，物业省心。
乡村道路亮化
性价比时控方案，杆装两用。
桥梁与景观照明
场景时序控制 + 分组开关。
智慧灯杆项目
与多功能杆配套的配电与监控底座。
小区与校园照明
分路控制 + 漏电，安全优先。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
时控和光控到底用哪个？
配合用：经纬时控做主（按日出日落自动调整开关灯时间），光控做补充（阴雨雾霾照度低提前开）。只装时控的季节误开关、只装光控的阴天误开整夜——两者'或'逻辑是最省心的组合。
半夜灯怎么实现？
回路分组：路灯杆按奇偶或车流分组接不同回路，深夜时段控制箱自动切除其中一组，保留一半照明。分组方案在回路设计阶段就定好，随箱交付回路对照表。
能接入市政监控平台吗？
三遥型支持：开关状态、故障信号、电流电压上报 + 远程分合，协议按市政平台（常见 Modbus / 104）对接；单灯监控在灯杆侧加控制器，箱内预留供电与通信走线。
户外冬天结露怎么办？
昼夜温差大的地区配防潮加热器（温控启停），箱内不结露元件不长锈；加热器功率小，年电费可忽略。沿海与多雨地区再加呼吸阀平衡。
一个箱能带多少盏灯？
按灯功率算：常规 LED 路灯 100–200 W，一台箱 6 路 × 每路 8–12 盏很常见，总容量按进线开关核算。街道长、分段多的项目多箱串联，时控同步用 GPS 对时或平台下发。
和智慧灯杆项目怎么配合？
智慧灯杆（通信基站 / 充电 / 监控一体）对配电箱要求更高：分路多、容量大、需要单灯与设备监控——这类项目走我们的智慧路灯方案页（见页内链接），按杆型与设备清单单独出方案。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
这套产品的行业配套做法
工况细节、柜型组合与定制点在行业配套方案页里展开，这里直接过去看。
街段与灯数发来，回路照它分组
街段划分与灯具数量发来，免费出回路分组与时控方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
