仪表保护箱
- 保温：30–50 mm 岩棉夹层，冬季工况按当地最低温核算
- 伴热：电伴热带（自限温）标配可选 / 蒸汽伴热管按图
- 防雨：雨檐外飘 ≥50 mm、门框双密封、底部导流孔
- 材质：SPCC 冷轧板标配 / 304 不锈钢（沿海与化工区）
- 布置：一箱一表 / 一箱多表，安装板与引压管接口按图
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 标准尺寸（宽×深×高） | 400×300×500 / 500×400×600 / 600×500×800 mm，一箱多表按图 |
|---|---|
| 材质 | SPCC 冷轧板（标配）/ 304 不锈钢（沿海、化工区） |
| 保温层 | 30 / 50 mm 岩棉夹层，内衬 0.5 mm 镀锌板 |
| 防雨结构 | 顶部雨檐外飘 ≥50 mm，门框双密封条，底部导流孔 |
| 防护等级 | IP65（GB 4208 / IEC 60529） |
| 安装方式 | 立柱抱箍 / 墙装支架 / 平台栏杆卡装 |
| 引压管接口 | 箱侧 / 箱底导流管孔 φ22–φ34 按图，配密封套 |
| 表面 | SPCC 喷塑（户外热镀锌 + 双涂层）/ 304 拉丝 |
| 电伴热 | 自限温电伴热带 15–30 W/m，按当地最低温与保温层核算长度 |
|---|---|
| 温控 | 机械式温控器（10–30 ℃ 可调）标配可选，控制伴热启停 |
| 蒸汽伴热 | DN15 蒸汽伴热管 + 疏水阀，按现场蒸汽系统设计 |
| 测温 | 箱内温度计安装位（巡检读数） |
| 供电 | 伴热回路 AC 220V，独立断路器与漏电保护（按图配套） |
| 防爆说明 | 防爆区域使用的伴热与电气附件按项目要求确认供货方案 |
| 压力变送器保温箱 | 一箱一表，引压管伴热防冻，热力管网通用 |
|---|---|
| 多表集中箱 | 一箱 2–4 台变送器，安装板分层布置 |
| 流量计表头箱 | 流量计表头就近保护箱，观察窗读数 |
| 蒸汽伴热型 | 装置区有蒸汽系统的场合，伴热管 + 疏水阀按图 |
| 不锈钢防腐型 | 沿海、化工区 304 + 拉丝，抗盐雾与腐蚀气氛 |
| 非标定制 | 异形尺寸、特殊接口、按管线图开孔 |
| 结构标准 | GB/T 7251.1 / IEC 61439-1（机械结构部分） |
|---|---|
| 保温核算 | 按当地极端最低温与风速核算伴热功率与保温层厚度，核算书随交付文件 |
| 防护检查 | 雨檐、双密封、导流孔逐台目视，密封压痕整圈连续 |
| 伴热测试 | 电伴热回路逐台绝缘测试 + 通电温升核查（温控动作点） |
| 随货文件 | 外形图、伴热核算书、开孔与接口图 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
按最冷那天设计
电伴热长度与功率按当地极端最低温、风速、保温层厚度逐箱核算，核算书随货——拍脑袋配的伴热，最冷那周冻的就是你的表。
雨水顺着箱面走

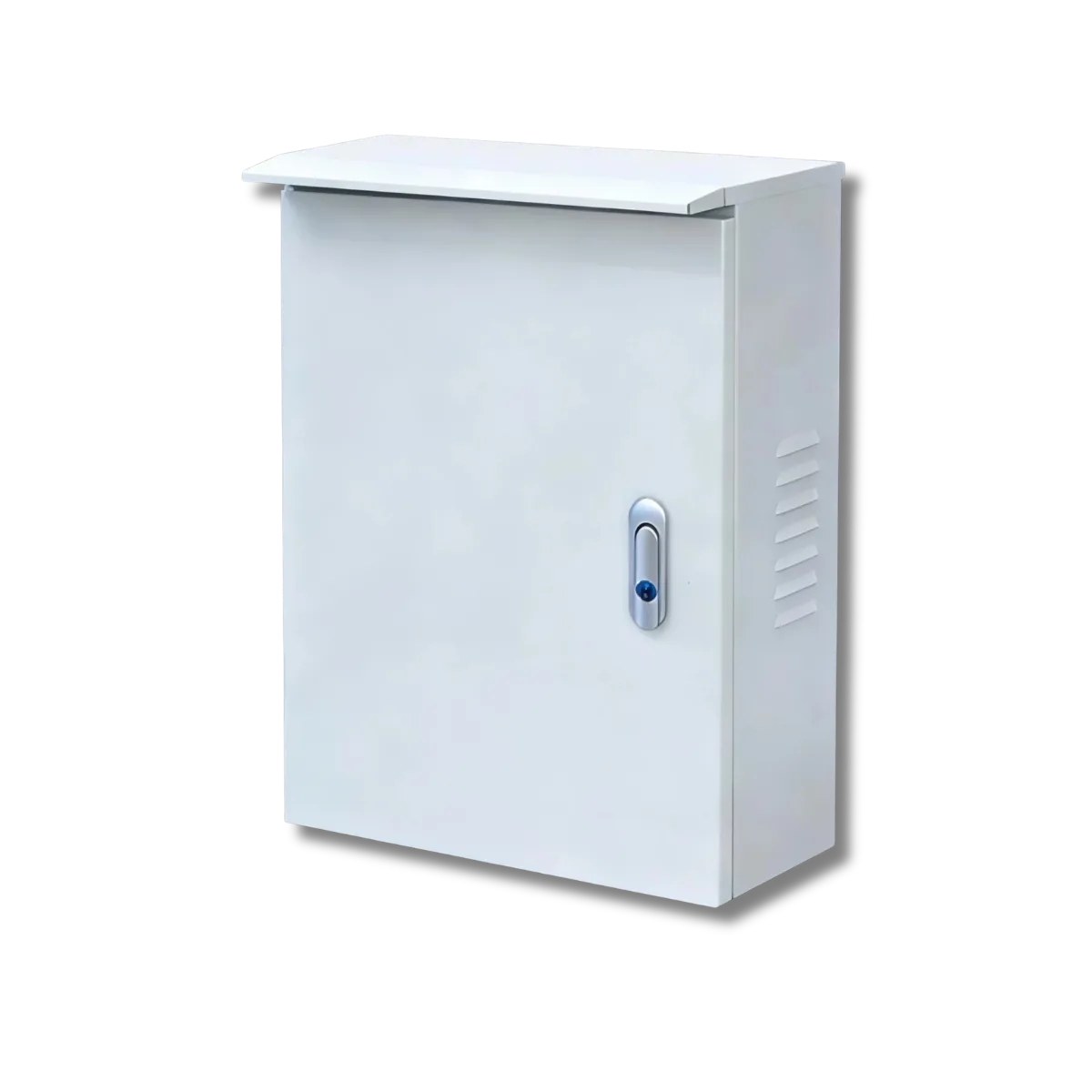

顶部雨檐外飘 ≥50 mm，雨水沿檐口跌落不贴门缝流；门框双密封第二道兜底。
冷凝水有出路
箱底导流孔让箱内冷凝水与进线处凝露有出路，积水比低温更早锈穿箱底。
岩棉不掉渣
保温岩棉内衬 0.5 mm 镀锌板封护，岩棉碎屑不落到表计与接线端子上。
电伴热不能埋雷
电伴热回路逐台做绝缘测试再通电温升核查，温控动作点记录在出厂文件——伴热带短路是保温箱最隐蔽的故障。
防爆区按项目确认
防爆区域使用的伴热与电气附件按项目要求确认供货方案——防爆资质口径我们如实说，不替客户拍板。

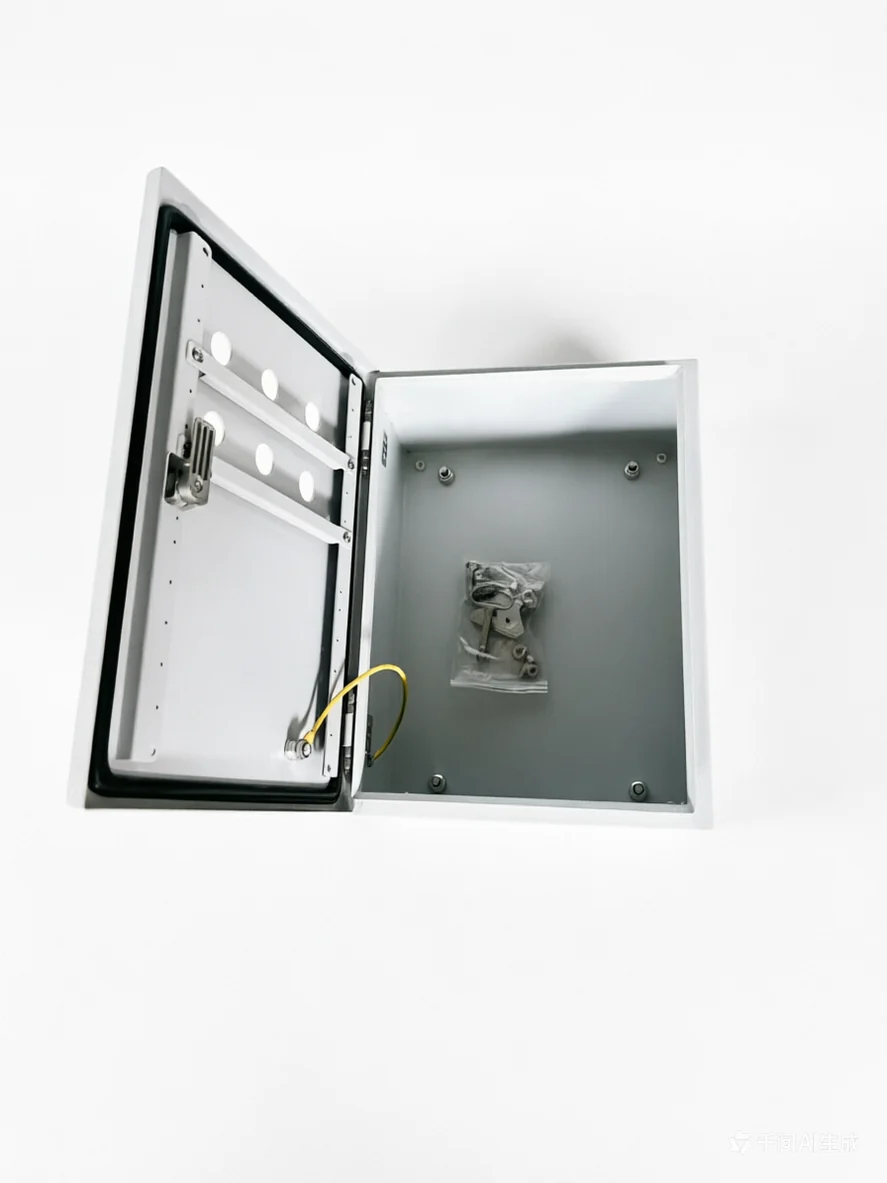

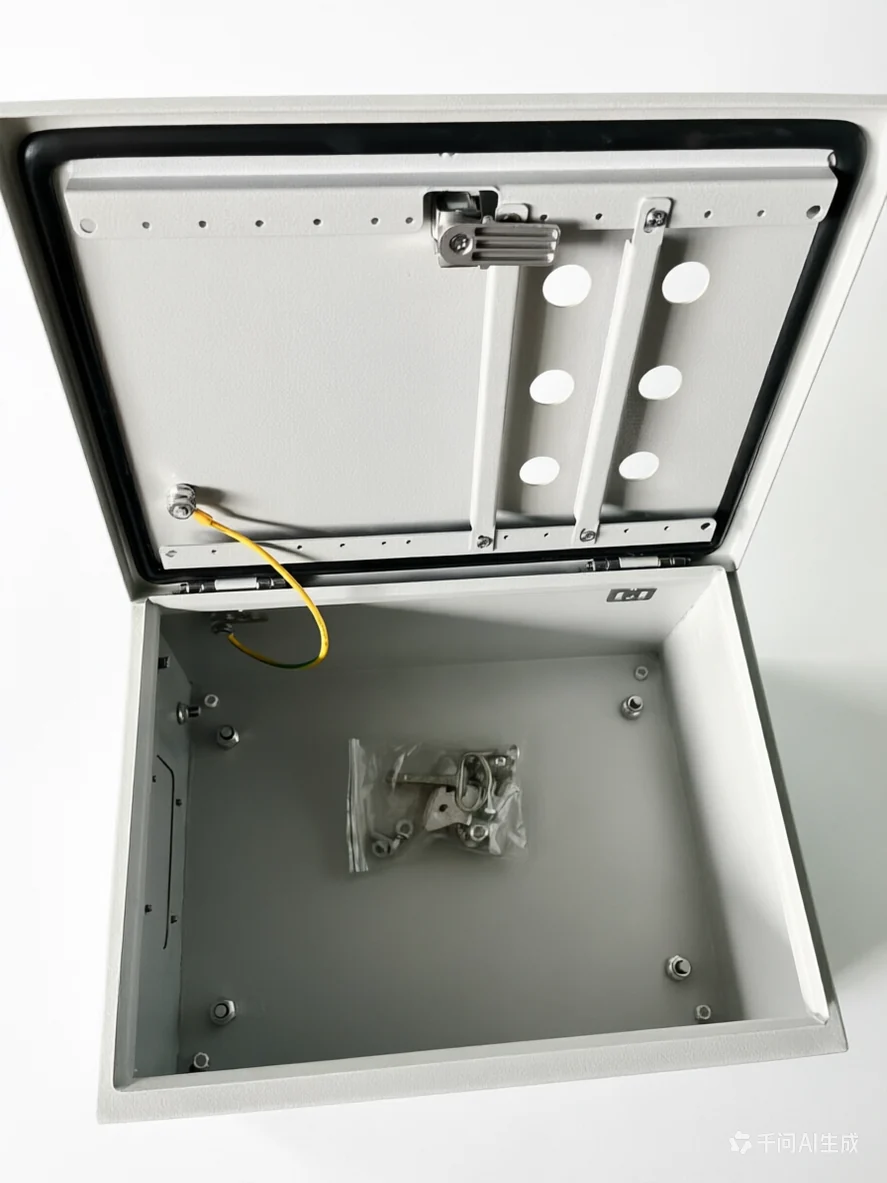

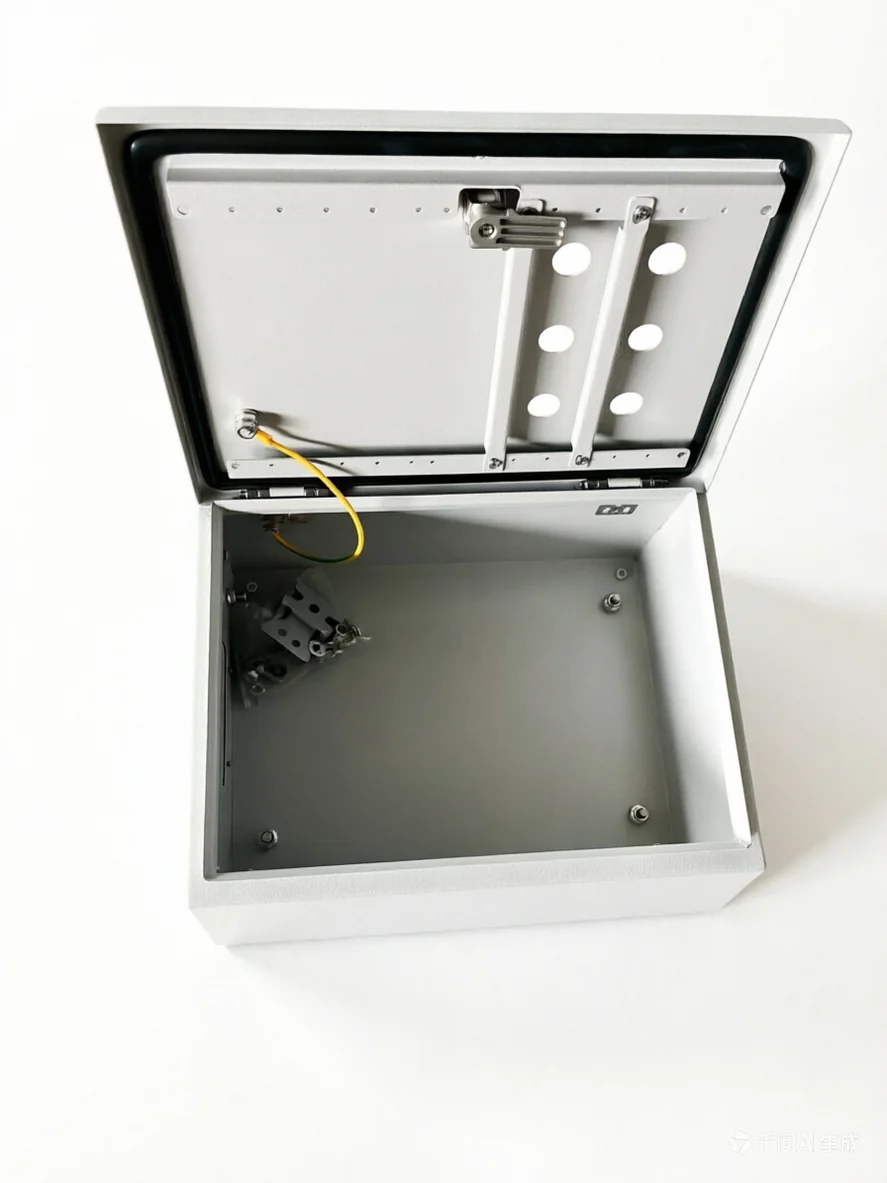

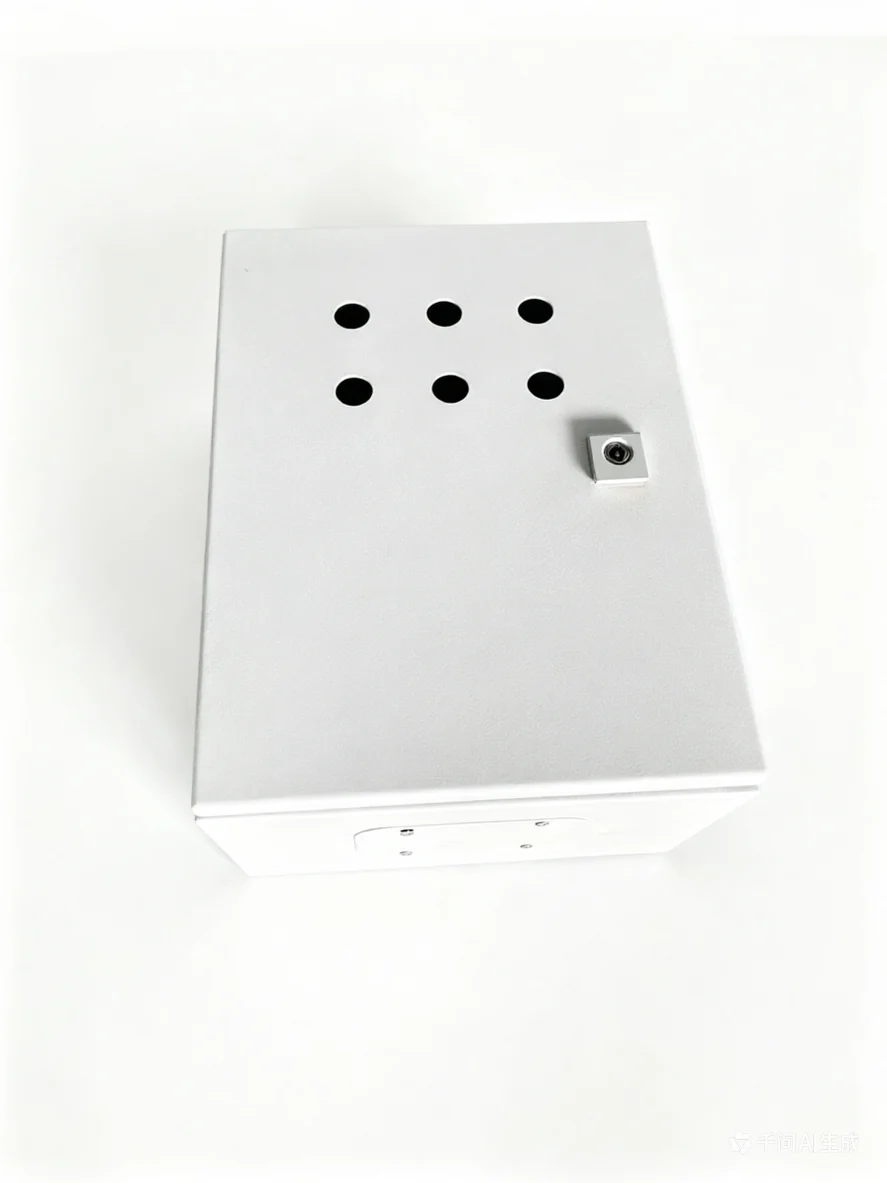

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
热力管网
管网压力变送器冬季防冻保温，电伴热或蒸汽伴热。
石化装置
装置区外测点保护箱，化工区 304 防腐。
水处理场站
露天仪表防雨防潮，无伴热型或轻伴热型。
天然气场站
调压计量区仪表保护，伴热按当地气温核算。
罐区液位
罐区远传液位与温度表头集中保护。
老旧装置改造
现有露天表计加装保护箱，现场测量出图。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 宝钢 / 鞍钢冷轧板（SPCC）/ 304 不锈钢 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
伴热功率怎么定？
按当地极端最低温、风速、箱体尺寸与保温层厚度逐箱核算，不是统一功率。把项目所在地与仪表清单发来，核算书随报价一起出。
电伴热和蒸汽伴热怎么选？
装置区有现成蒸汽系统选蒸汽伴热（运行成本低但要疏水维护）；没有蒸汽或测点分散选自限温电伴热（安装简单、自动控温）。
防爆区能用吗？
防爆区域的伴热与电气附件按项目要求确认供货方案——防爆资质与铭牌口径需要按项目明确，我们不打包票也不含糊。
一箱能装几台表？
常规一箱一表到一箱四表，安装板分层布置。表多就近集中时按管线图定制多表箱，维护空间比塞满更重要。
不锈钢有必要吗？
沿海、化工区、有腐蚀气氛的场合直接上 304；内陆干燥工业区 SPCC + 户外涂层够用，没必要多花钱。
冬天现场凝露怎么办？
箱底导流孔排水 + 伴热保持箱内温度高于露点，双管齐下。只堵不排的箱子，冷凝水积在箱底比低温更早出问题。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
发来项目地气候与仪表清单，伴热逐箱核算
项目所在地最低温与仪表清单发过来，免费出保温伴热方案与核算书 · 24 小时内回复。源头工厂直供，1 台起订，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
