水泵控制柜
- 控制方式：一用一备 / 两用一备 / 多泵轮换；液位浮球、电接点压力表、压力变送器、液位变送器均可接
- 起动方式：直接起动、星三角降压、软启动、变频调速按功率与电网条件选
- 保护：干转（低液位）保护、过载、缺相、短路、过热、超时停泵保护齐全
- 轮换与备用：按运行时间或起动次数自动轮换，主泵故障自动切换备用泵并输出报警信号
- 接口：液位、压力、运行、故障信号引至端子排，可接远程监控或 PLC
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式水泵控制柜 / 壁挂式水泵控制箱，单泵或多泵一柜 |
|---|---|
| 标准尺寸（宽×深×高） | 600×400×1600 / 800×600×1800 / 1000×600×2000 mm，按泵数与功率选档 |
| 柜体结构 | 1.5–2.0 mm 冷轧碳钢折弯焊接，静电粉末喷涂 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配 / IP55 / IP65 可选（泵房潮湿环境建议升级） |
| 防凝露 | 可选配防凝露加热器与温控，泵房湿度大时保护柜内元件 |
| 安装方式 | 落地安装，柜前留 ≥800 mm 检修通道；壁挂式用于小功率单泵 |
| 进出线 | 底部电缆进线带格兰板，格兰头密封防潮 |
| 适配功率 | 单泵直接起动 ≤15 kW；星三角 ≤75 kW；软启动 / 变频 15–250 kW |
|---|---|
| 控制方式 | 液位浮球、电接点压力表、压力变送器（4–20 mA）、液位变送器（4–20 mA）、外部信号 |
| 泵组配置 | 单泵、一用一备、两用一备、三泵以上轮换（按需定制） |
| 主回路元件 | 塑壳断路器 + 接触器 + 热继电器，或软启动器 / 变频器 |
| 干转保护 | 低液位停泵 + 延时确认，防浮球抖动误停；可加电流型干转检测 |
| 自动轮换 | 按累计运行时间或起动次数轮换，先启先停 / 先启后停可设 |
| 报警与信号 | 运行、故障、备用状态指示；故障输出无源接点至值班室或远程监控 |
| 双电源 | 可选 ATS 自动切换，或手动双投开关，保障重要泵站不间断供电 |
| 单泵液位控制 | 浮球开关控制单泵起停，含低液位保护与手动强制运行 |
|---|---|
| 一用一备 | 两台泵主备运行，按时间轮换，运行泵故障自动切备用并报警 |
| 两用一备 | 三台泵两用一备，按液位分档加泵、逐台投入，水位下降时逐台减泵 |
| 压力控制恒压 | 电接点压力表或压力变送器控制起停，高压力停泵、低压力启泵 |
| 变频恒压方案 | 配变频器做 PID 恒压，按用水量无级调速，另见恒压供水页 |
| 远程监控方案 | 运行与故障信号经通讯接入上位系统，支持手机端查看状态 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 5226.1（机械电气安全） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 保护功能验证 | 逐项试验过载、缺相、低液位干转、超时停泵与报警输出 |
| 出厂试验（逐台） | 回路检查、绝缘与耐压、起停操作、轮换逻辑、模拟液位动作、带载试运行 |
| 随货文件 | 电气原理图、端子接线表、参数设置表、BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
干转保护先行
液位低于设定值先停泵，再延时确认一次才锁定 —— 防浮球抖动误停。机封烧一次的维修费，比这套逻辑贵得多。
不让一台泵跑到底
多泵按累计运行时间自动轮换。机封、轴承、叶轮磨损更均匀，检修计划也好排。
主泵故障立刻切备
运行泵出现故障，控制回路立即断开主泵、投入备用泵并输出报警接点。值班室看到的不是“泵停了”，而是“切到备用了”。
信号与动力分槽
液位、压力信号线走独立线槽，屏蔽层单端接地。水位信号线跟动力线捆在一起，读数就会乱跳。
格兰头向下密封
进出线格兰头朝下安装并做密封，泵房地面冲洗、管道渗水都不容易进柜。
模拟液位动作测试
出厂前用模拟信号把低液位停泵、高液位加泵、故障切换全部动作一遍，参数表随柜交付。

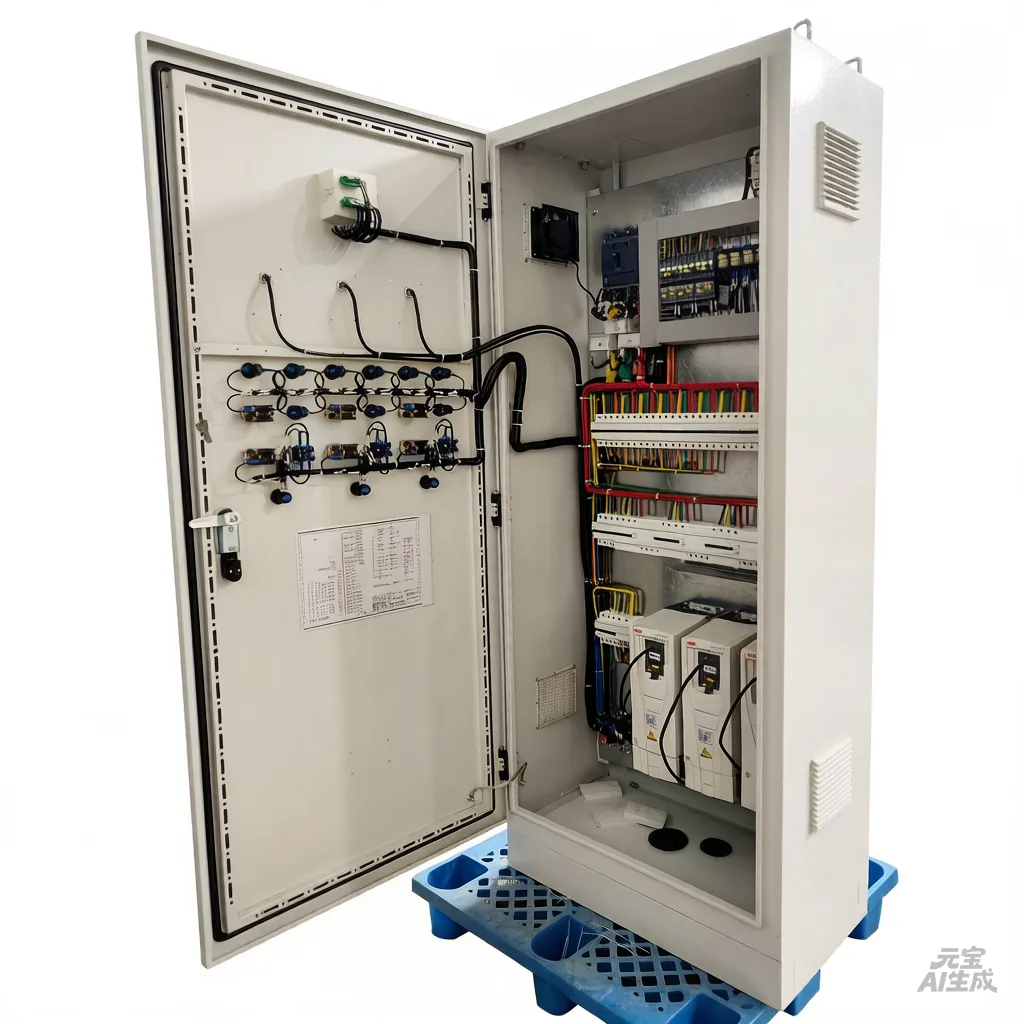

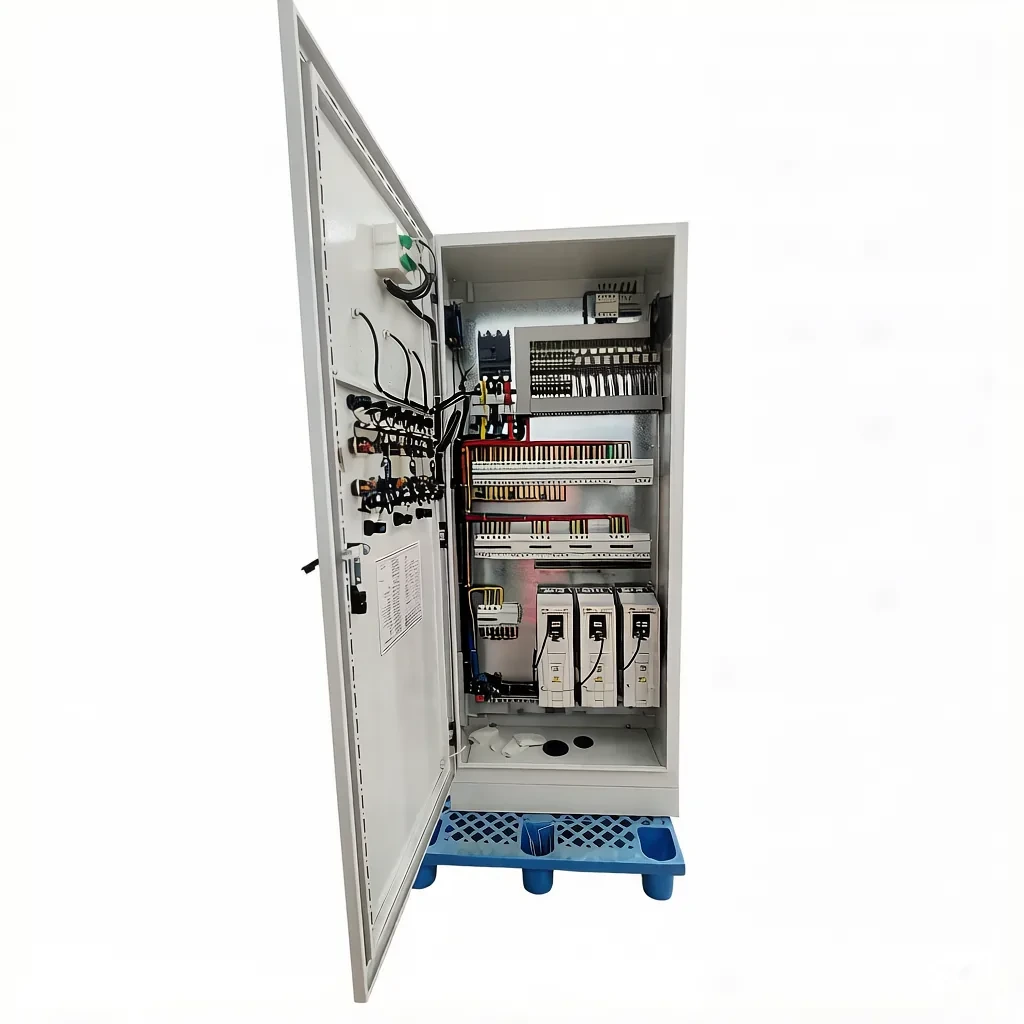

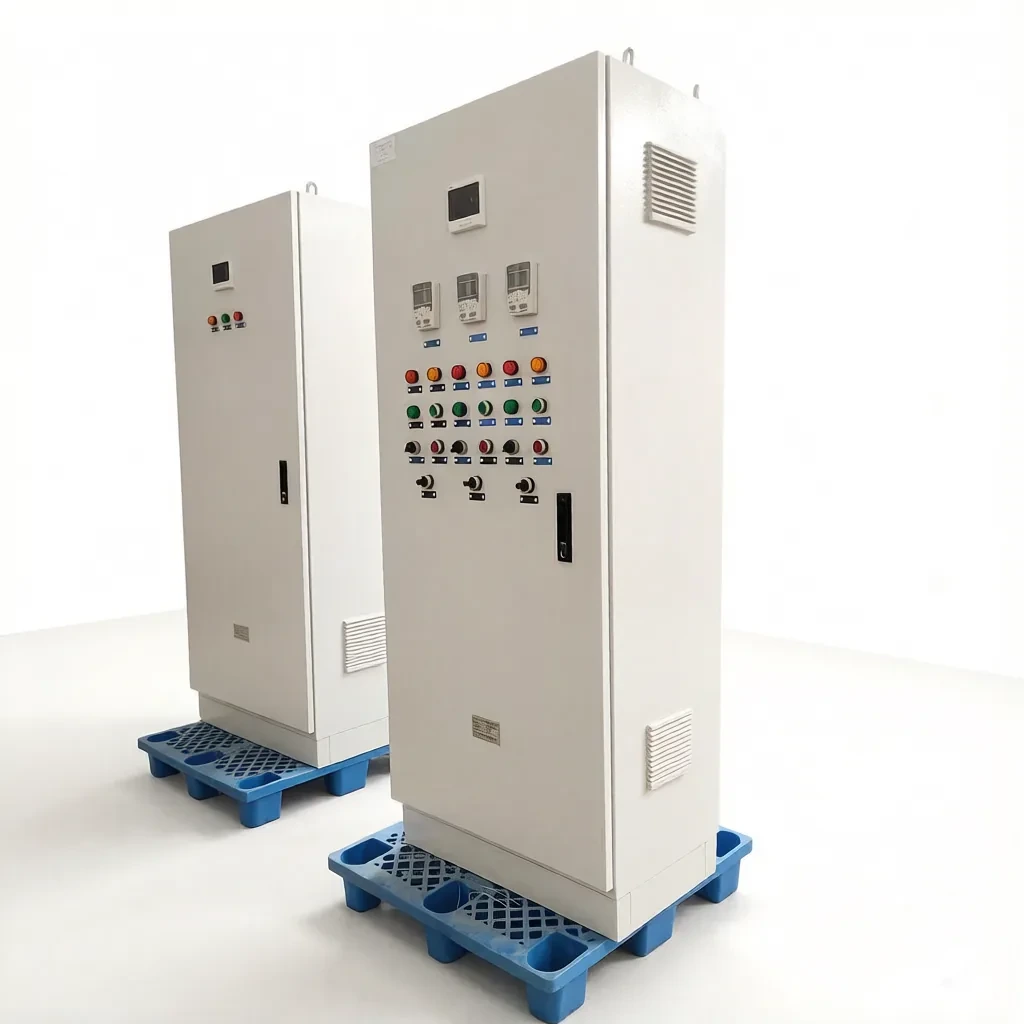

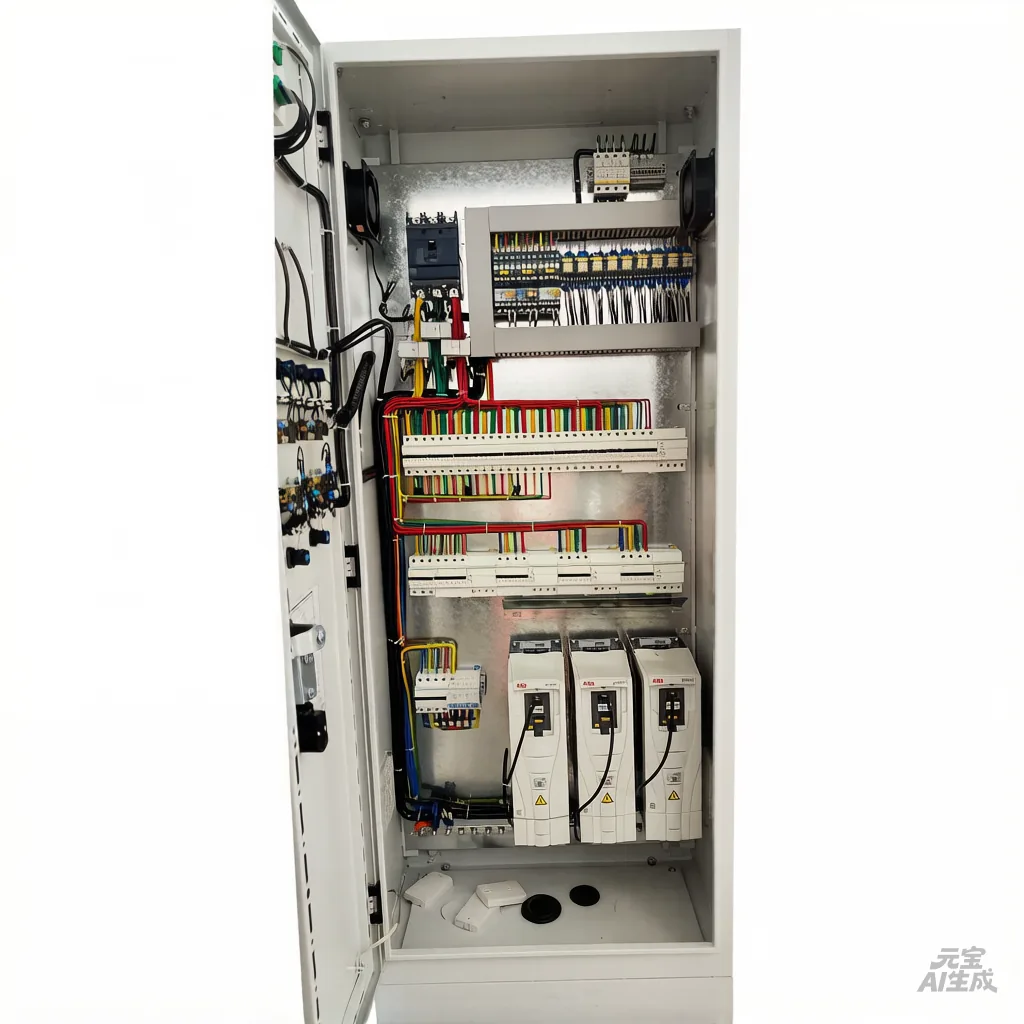

实拍与柜体结构

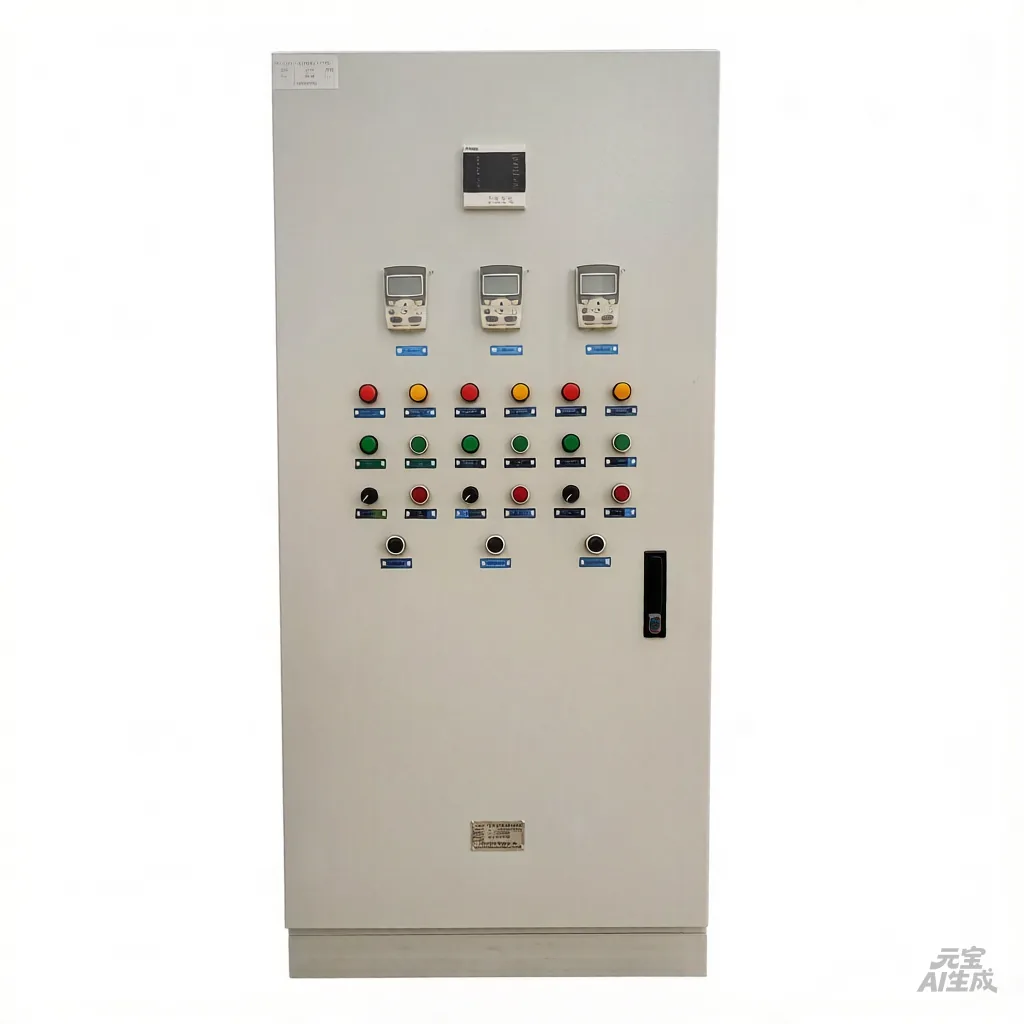

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。

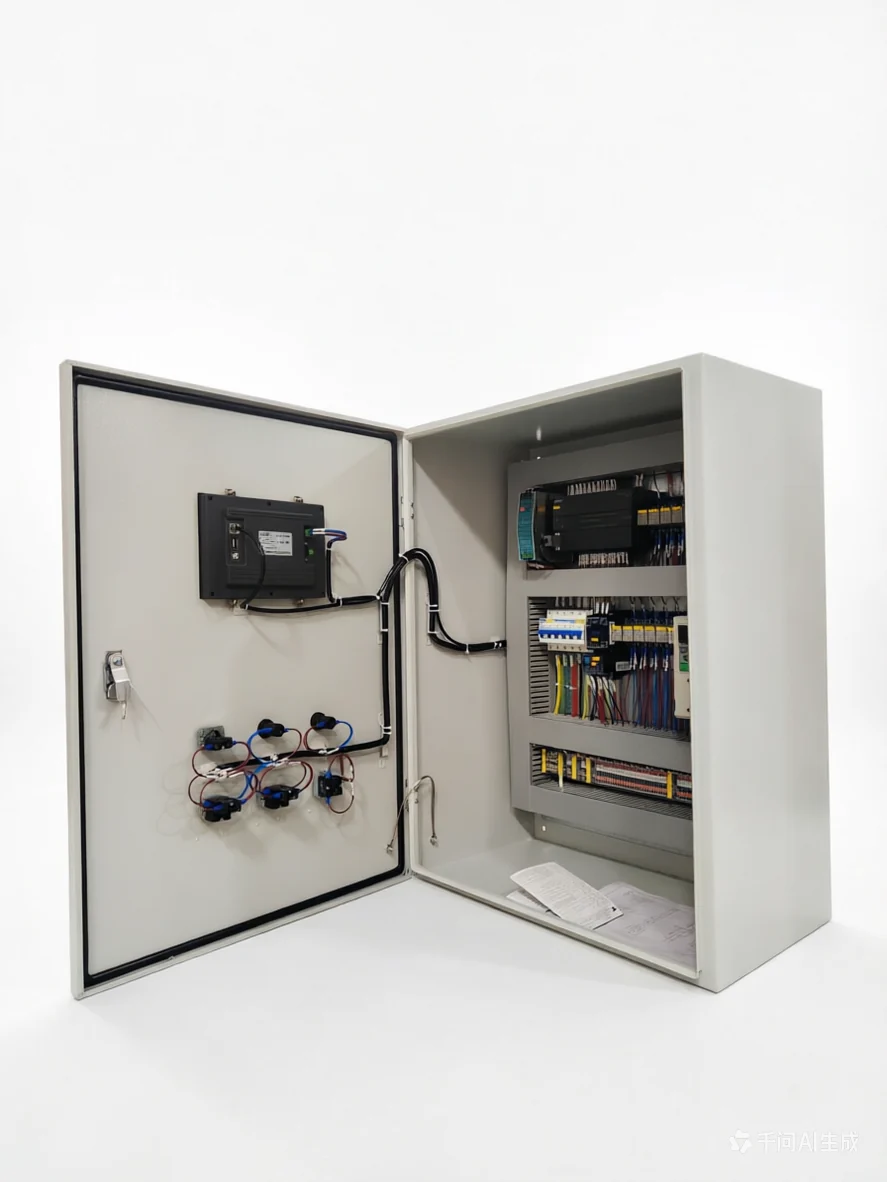

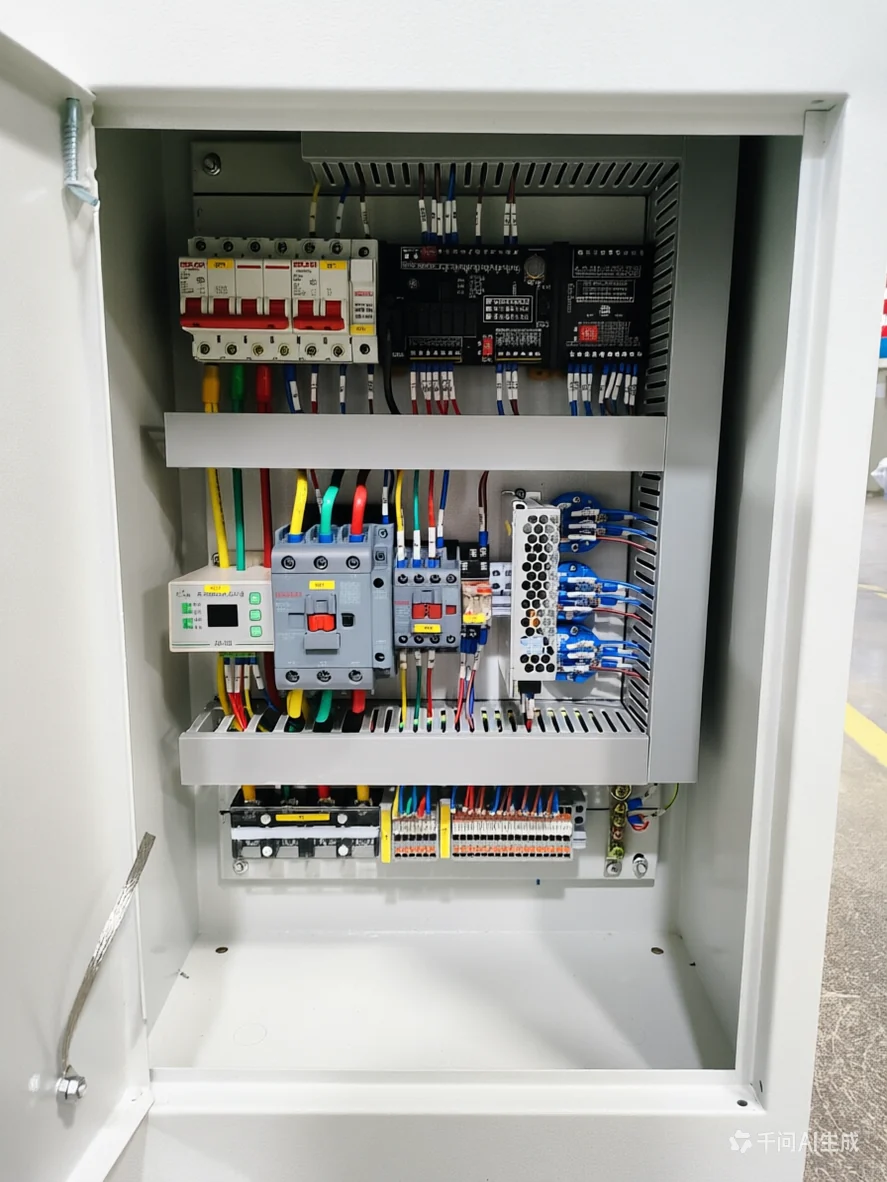

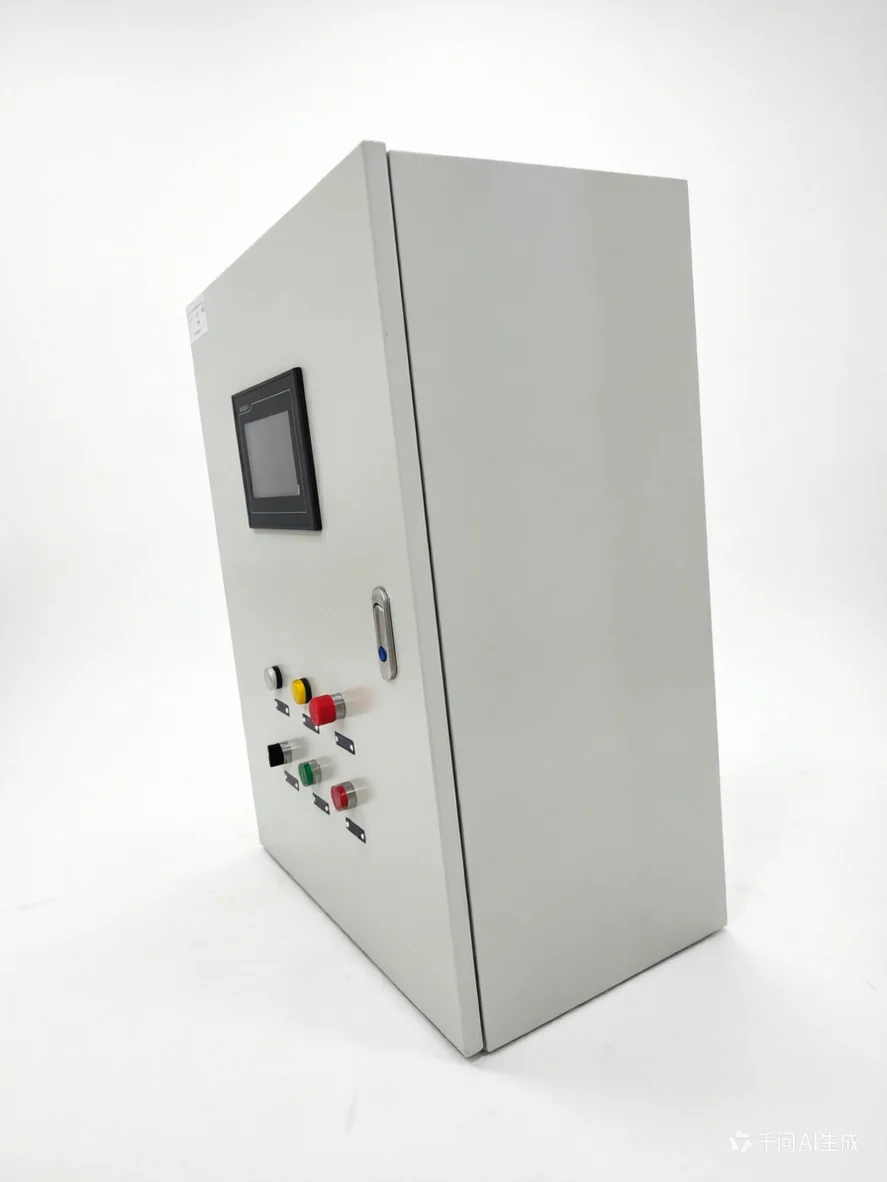

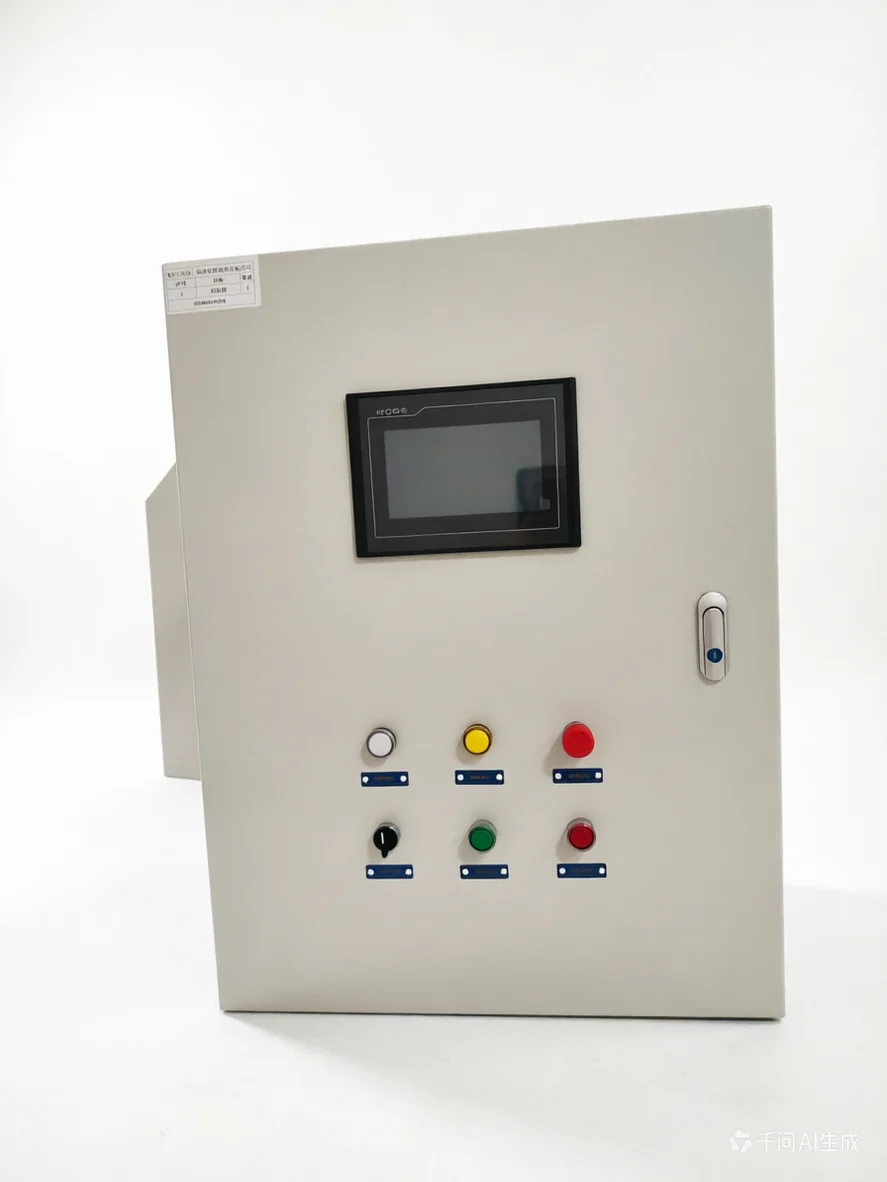

水泵控制柜：更多实拍

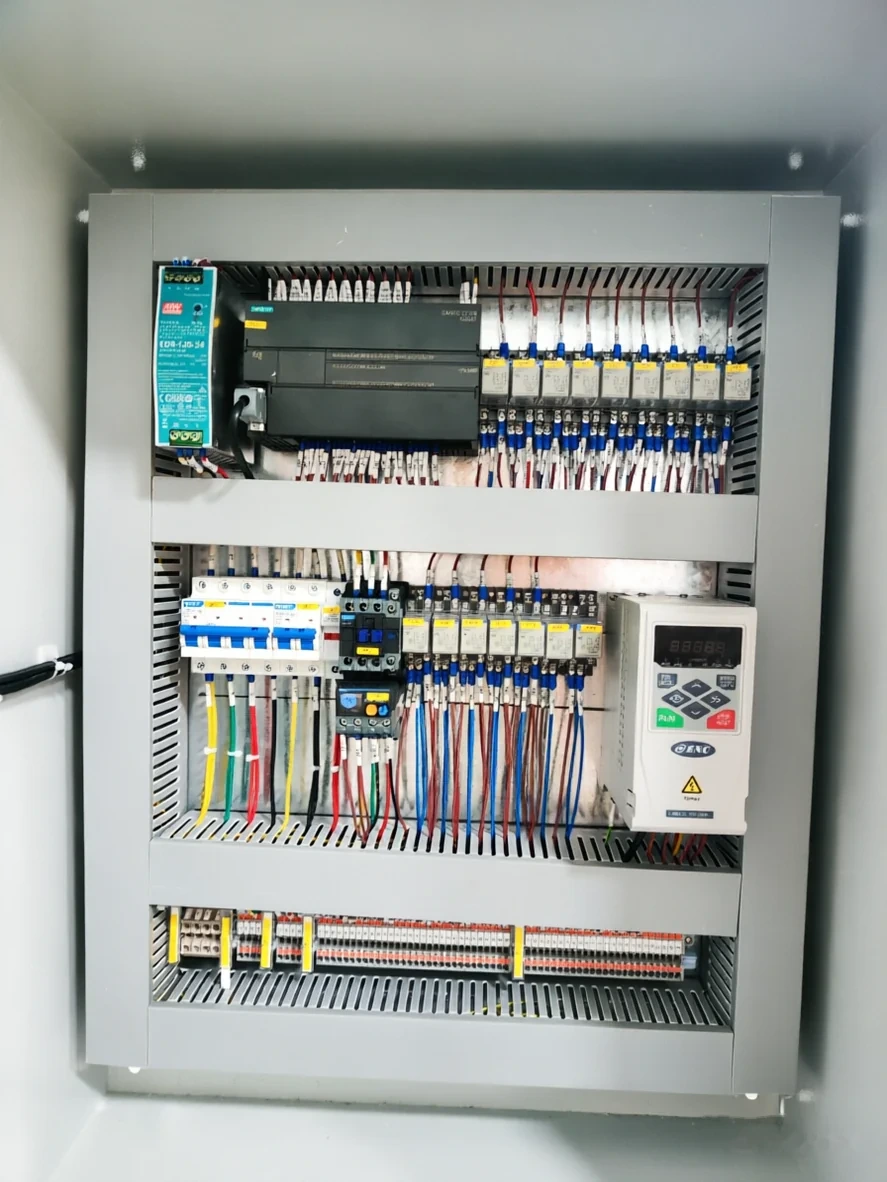

同系列产品的出厂实拍。同一产品可放多张，按车间实拍原样呈现。
本区为出厂实拍。图位编号即拍摄清单序号。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
市政与污水泵站
雨水、污水提升泵站的多泵轮换与远程信号输出。
二次供水泵房
生活给水泵组控制，配合恒压或高位水箱方案。
工厂循环水系统
冷却循环泵、消防水池补水泵的起停与联锁。
农田灌溉与排涝
户外泵站的液位控制与缺相保护，可选户外防雨柜体。
矿井排水泵房
多台排水泵轮换与高水位强制启动，防淹井。
锅炉与换热站补水
补水泵压力控制与除氧器水位控制。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
一用一备是怎么实现的？
两台泵一主一备，运行时只有一台工作。控制回路按累计运行时间自动轮换主备，运行泵出现故障（过载、缺相、保护动作）时立即切到备用泵并输出报警信号。切换时间取决于泵的起动方式，直接起动约几秒。
液位控制和压力控制，我该选哪种？
看泵的用途：往水池、水塔里打水、或从集水坑排水，用液位控制；给管网、给设备稳定供水，用压力控制。两套信号也能同时接，做双重保护 —— 比如压力控制为主、超高液位做报警。
干转保护怎么做？
常见两种：一是低液位检测，液位低于设定值停泵并延时确认；二是电流型检测，运行电流低于空载阈值判断为抽空。前者简单可靠，后者适合液位计不好安装的场合。两种都能做，也可以同时配。
能远程启停吗？
可以。柜内预留远程 / 就地转换开关，远程模式下接受上位系统或 PLC 的启停信号，并反馈运行、故障、备用状态。需要手机端查看的场合，可以加通讯模块接入云平台。
泵房潮湿，柜子能用得住吗？
建议升级。柜体做 IP55 或 IP65，进出线用格兰头密封并朝下；柜内加防凝露加热器与温控，停泵时段保持柜内温度高于环境露点。这笔钱花在泵房，比事后换元件划算。
原来的旧柜子能改造吗？
多数可以。主回路断路器与电缆通常能保留，更换控制回路与柜门元件即可，也可以整体换柜、旧泵继续用。改造前拍几张旧柜内部照片发过来，我们判断一下元件状态。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
泵站是新建还是改造？
把泵的功率、台数、控制方式（液位 / 压力）发过来，免费出控制方案与柜体配置 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
