MCC 电机控制中心
- 结构形式：低压抽出式（抽屉式）成套开关设备，每个电机回路一个独立抽屉单元
- 单元规格：8E / 16E / 24E / 32E（1E=25 mm）标准高度单元，馈电单元与控制单元可混装
- 回路类型：直接起动、可逆控制、星三角、软启动、变频等电机控制单元，以及馈电与母联单元
- 母线：水平母线 ≤2000 A，垂直母线按段容量选；触头接触电阻与温升逐台检测
- 试验：逐单元做机械操作、回路电阻、绝缘、耐压与通电功能试验，记录随柜交付
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 结构形式 | 低压抽出式（抽屉式）成套开关设备，柜架为型材组装或焊接结构 |
|---|---|
| 标准尺寸（宽×深×高） | 宽 600 / 800 / 1000 mm；深 600 / 800 / 1000 mm；高 2200 mm，单元按 8E 递增 |
| 单元规格 | 8E / 16E / 24E / 32E（1E=25 mm），同一柜内不同高度单元可混装 |
| 柜体结构 | 2.0 mm 冷轧碳钢框架 + 门板与侧板，静电粉末喷涂 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 抽屉机构 | 推进 / 抽出式机构，具备连接、试验、分离三个位置并带位置指示 |
| 机械联锁 | 单元在连接位置时门不能打开；抽屉抽出前主回路自动断开，防止带载插拔 |
| 防护等级 | IP41–IP54（抽屉单元面板 IP40 以上，按使用环境选） |
| 额定工作电压 | 主电路 AC 380V / 400V，50 Hz；控制电路 AC 220V 或 DC 24V |
|---|---|
| 水平母线 | ≤2000 A（更大容量按项目方案另议），TMY 镀锡铜母线 |
| 垂直母线 | 按分段容量配置，与水平母线经专用连接件搭接 |
| 额定短时耐受电流 | 50 kA / 65 kA（按系统短路容量与主开关匹配，1 s） |
| 单元类型 | 馈电单元、直接起动单元、可逆控制单元、星三角单元、软启动 / 变频单元 |
| 单元容量 | 电机控制单元常见至 250 kW；馈电单元按分路电流选配断路器 |
| 一次触头 | 镀银触头，插拔力与接触电阻逐台检测；二次触头用于控制与信号回路 |
| 保护与测量 | 塑壳断路器 + 接触器 + 热继电器（或电子式电动机保护器），可选配多功能电力仪表 |
| 进线 + 馈电段 | 主进线柜 + 多路馈电单元，向车间或下级配电箱供电 |
|---|---|
| 电机控制段 | 多路电机控制单元集中布置，按功率与起动方式分单元配置 |
| 母联分段方案 | 两段母线通过母联柜连接，检修或故障时切换供电 |
| 一用一备泵组单元 | 两路控制单元做一用一备逻辑，故障自动切换并输出报警 |
| 变频单元方案 | 变频器单元独立成抽屉或做成固定分隔单元，单独风道散热 |
| 上位监控方案 | 各单元运行状态与故障经通讯模组采集，上传至中控室或能源管理系统 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1；抽出式开关设备参照 GB/T 7251.12 / IEC 61439-2 |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III / IV 要求 |
| 温升 | 母线、连接处触头与端子温升 ≤70 K，逐台记录 |
| 短时耐受电流 | 50 kA / 65 kA · 1 s（按主开关分断能力匹配） |
| 机械操作 | 每单元抽屉连接—试验—分离三位置操作 50 次以上，记录操作力与位置手感 |
| 出厂试验（逐台） | 回路电阻、绝缘电阻（≥1 MΩ）、工频耐压 2500V/1min、接地连续性、通电功能试验 |
| 随货文件 | 电气原理图、单元回路表、含品牌型号的 BOM、母线温升与触头电阻记录、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
抽屉的连接 / 试验 / 分离
抽屉有连接、试验、分离三个位置并带位置指示：试验位可以把控制回路通电测逻辑而不动主回路，检修位整段隔离。位置做不清楚，检修就只能停电。
机械联锁防呆
单元在连接位置时门锁住，抽屉抽出前主回路先断开。这条联锁是防呆的 —— 带载插拔一次，触头就报废了。
触头逐台测
一次触头的接触电阻逐台测量并记录。这一项是抽屉柜最容易被忽略、也最容易在现场发热烧损的地方。
母线温升记录
母线、连接处与触头温升控制在 ≤70 K，逐台记录随柜交付。
抽屉操作力实测
每个单元抽屉做 50 次以上连接—试验—分离操作，确认操作顺畅、位置手感清晰。
母线按段设计
台数多时母线按段设计，配合母联柜做分段供电与检修切换，一段停电不影响另一段生产。
实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。

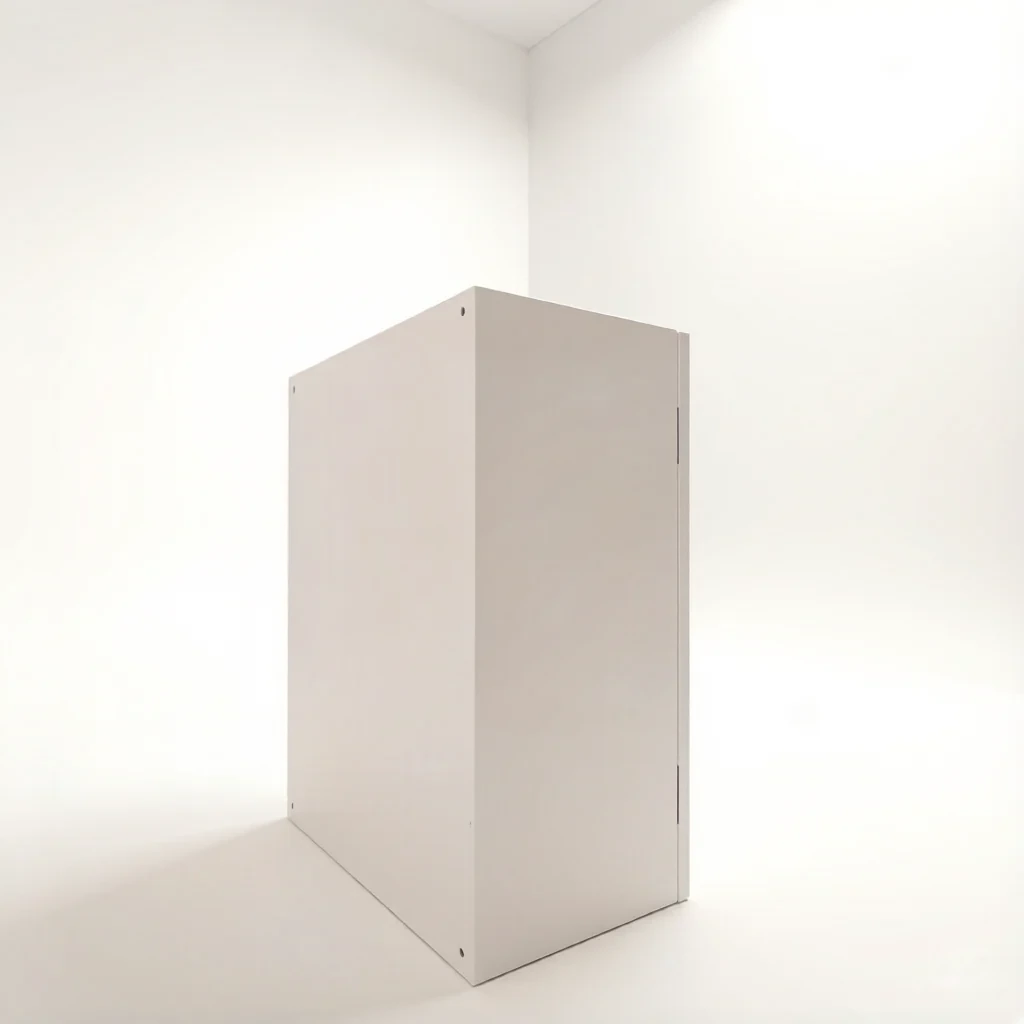

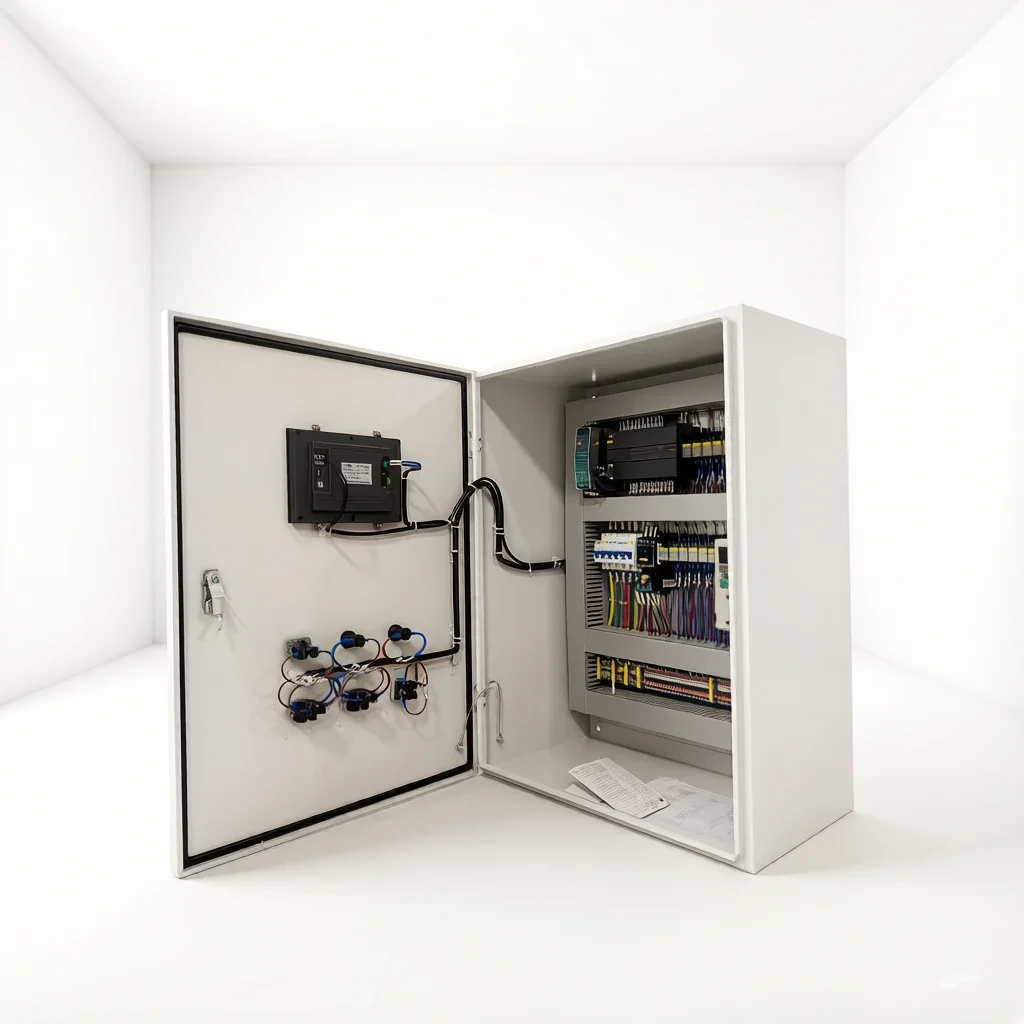

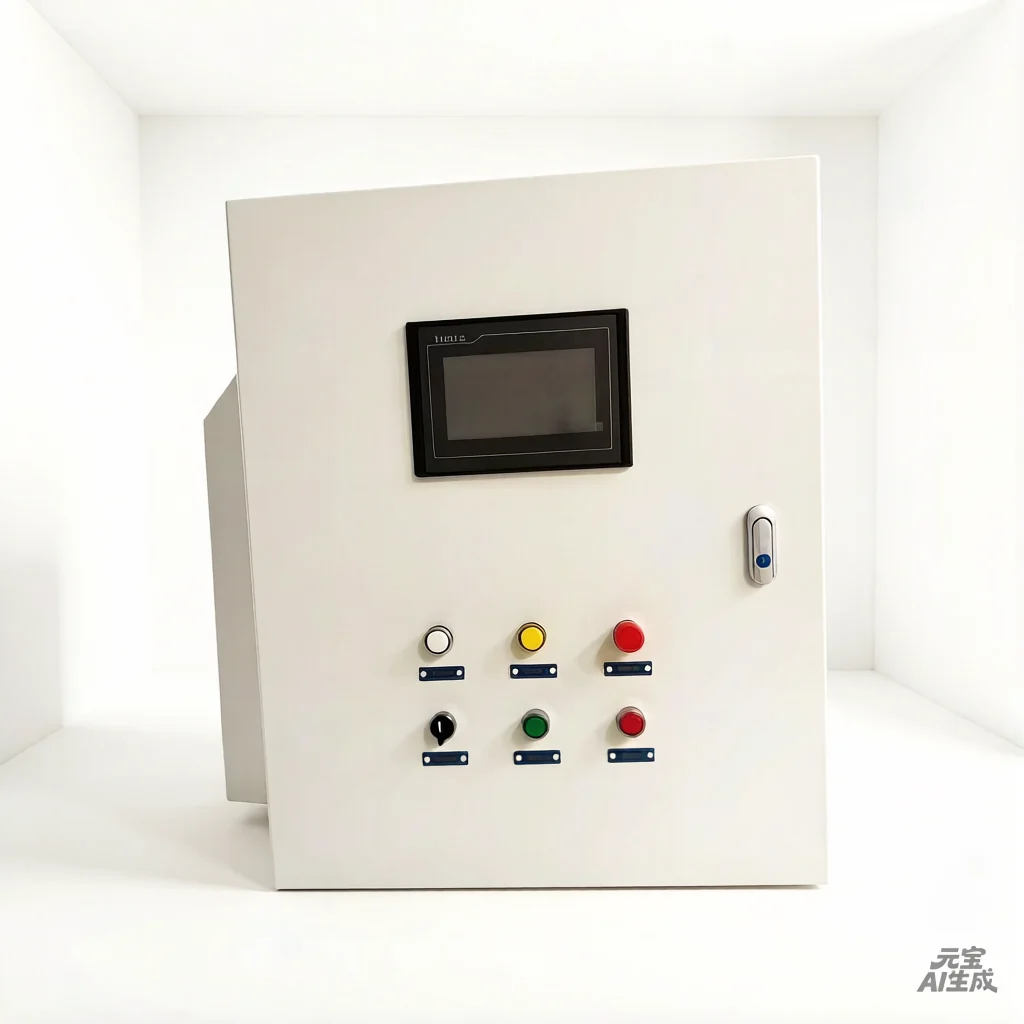

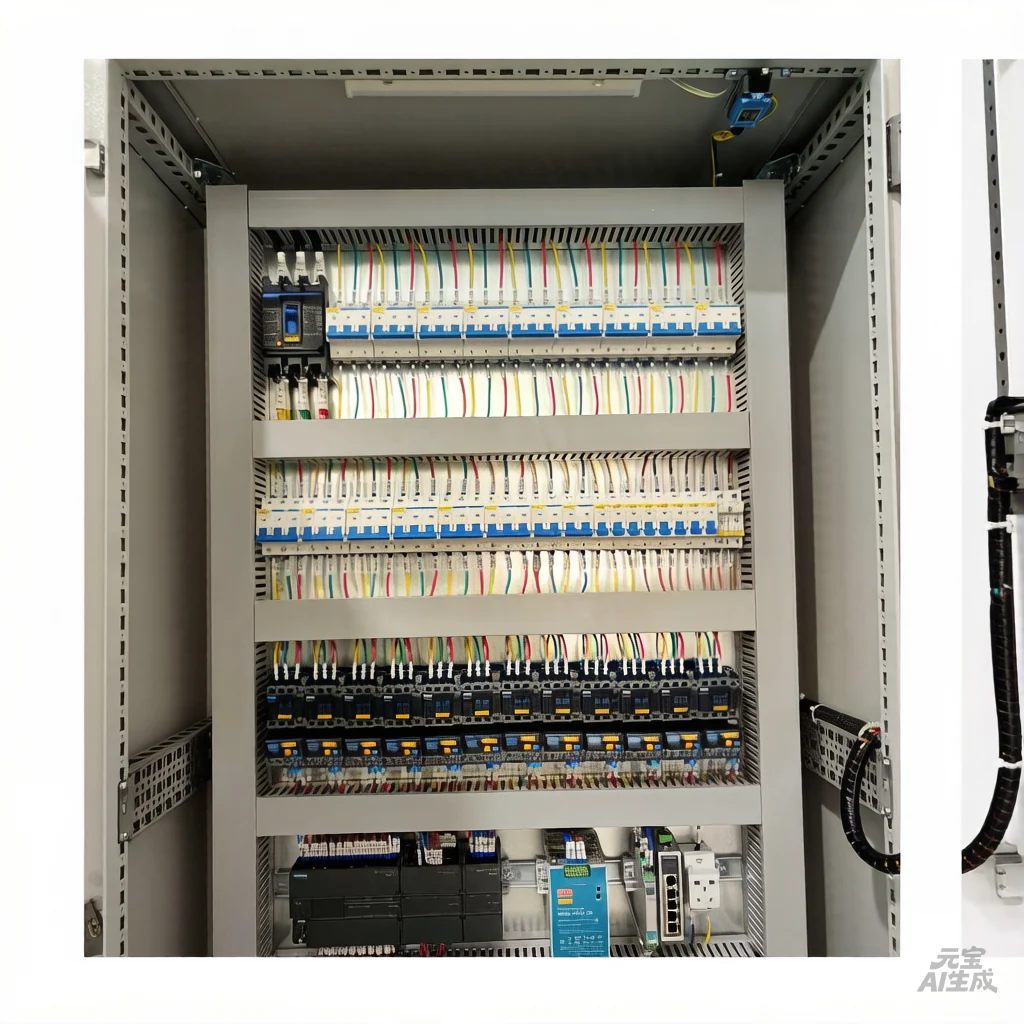

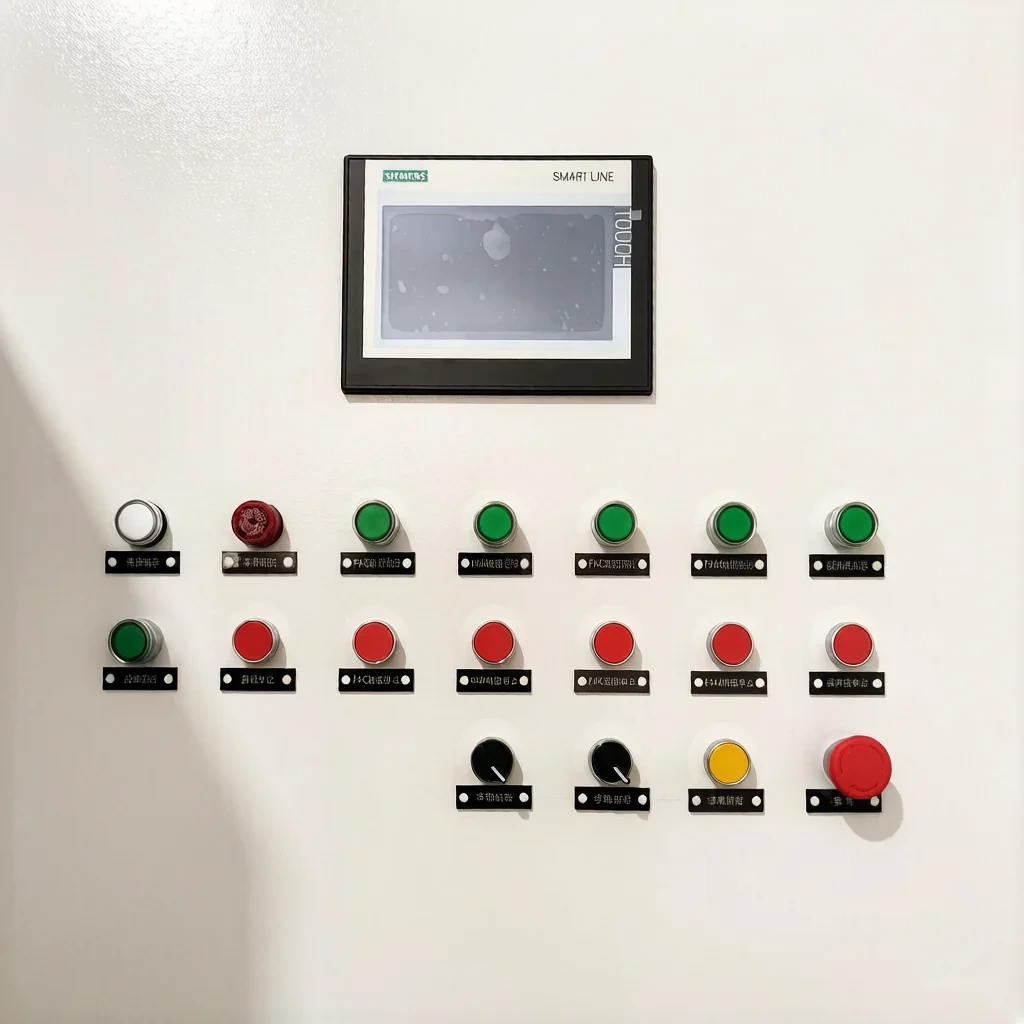

图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
工厂车间配电与电机控制
一条产线几十台电机集中控制，检修不停整段电。
水处理与泵站
提升泵、回流泵、鼓风机等多回路的集中控制与轮换。
矿山与建材生产线
破碎、筛分、皮带、除尘设备的电机集中控制。
冶金与化工装置
成套装置的电机回路控制与分段供电。
物流与仓储分拣线
输送机、分拣机的多回路控制与状态监视。
老车间电气改造
把分散固定式控制柜改造成抽屉式，提升检修效率。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
MCC 和 GGD 有什么区别？
GGD 是固定面板式，结构简单、维护直观、成本低；MCC 是抽屉式，每个电机回路一个可抽出单元，检修方便、恢复快。台数少、检修不频繁用 GGD 更划算；回路多、连续生产不能停、检修要求高的场合用 MCC。
一个柜子能装多少个回路？
取决于单元高度与柜高。以 2200 mm 高、每柜可用约 72E（约 1800 mm）计算：8E 单元理论上可装 9 个，16E 装 4 个，24E 装 3 个，混装时按实际组合排。设计时我们会把回路表排一遍，告诉你需要几台柜。
一次触头会不会接触不良？
这是抽屉柜的关键件。我们选用镀银触头，逐台检测插拔力与接触电阻，并做抽屉操作试验确认三位置动作到位。使用中也建议按规程定期做红外测温，发现温差异常及时检查。
能带电抽出抽屉吗？
不能，柜内机械联锁会在抽屉抽出前先断开主回路。带载插拔会拉弧并损伤触头，这是联锁存在的意义，请不要绕过它操作。
变频器也能做成抽屉吗？
可以做，但变频器发热量大、还需要参数调试，多数项目会把变频单元做成固定分隔式并单独做风道，其余回路用抽屉。具体按回路表与散热需求定。
询价需要提供什么？
电机回路表（每台的功率、起动方式、控制要求）、短路容量或变压器容量、进线与馈电要求、柜体安装位置与尺寸限制。有系统图最好，没有回路表也能先出方案。
