触摸屏/HMI 控制柜
- 屏体：7–15 吋工业触摸屏，西门子 / 施耐德 / 威纶通等主流品牌
- 安装：柜门嵌入式，数控开孔 + IP65 门封胶条
- 组态：主画面 / 参数设定 / 报警 / 趋势四类标准画面，按工艺定制
- 通讯：以太网（S7 / Modbus TCP）或串口（Modbus RTU），与 PLC 同柜预制
- 权限：操作员 / 工程师两级权限，关键参数工程师级修改
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 壁挂 / 落地 / 斜面操作台式，屏可上柜门或独立操作面板 |
|---|---|
| 标准尺寸（宽×深×高） | 600×400×1000（壁挂）/ 800×600×1800（落地）mm，可非标 |
| 屏体开孔 | 按屏厂安装图纸数控加工，开孔公差 ±0.3 mm |
| 防护等级 | 柜体 IP54；屏装门面 IP65（前置面板） |
| 屏固定 | 标配卡扣 / 快锁结构，开柜门不断屏线 |
| 散热 | 自然散热；柜内温升高于 15 K 时配过滤风扇 |
| 屏体供电 | AC 220V 或 DC 24V，独立断路器与开关电源 |
|---|---|
| 屏体品牌 | 西门子 / 施耐德 / 威纶通 / 昆仑通态，按预算与生态选 |
| 通讯方式 | 以太网（Modbus TCP / S7）或 RS485（Modbus RTU） |
| 配套控制核心 | 与 PLC 控制柜同厂配套，点表统一编排 |
| 数据功能 | 报警记录、历史趋势、配方管理、U 盘导出（按屏型） |
| 权限管理 | 操作员 / 工程师两级密码，参数分级修改 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| HMI + PLC 标准型 | 屏做操作与监视，逻辑在 PLC，最常见结构 |
|---|---|
| HMI + 变频调速型 | 屏上设定频率与起停，经 PLC 或直接 Modbus 控变频 |
| 多屏分布型 | 就地小屏 + 集中大屏，数据经 PLC 汇聚 |
| 老柜加装型 | 现有继电柜加装 HMI 做状态监视，不动原逻辑 |
| 操作台一体型 | 斜面操作台嵌屏，配按钮与急停，产线工位常用 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 开孔防护 | 屏装面做淋溅检查，确认门封有效 |
| 出厂试验（逐台） | 绝缘电阻、工频耐压、屏通讯与画面联调通电 |
| 组态交付 | 组态源文件 + 操作说明随货，屏坏可换同型号直装 |
| 随货文件 | 原理图、端子表、点表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
开孔公差数控保证
屏开孔走数控加工，公差 ±0.3 mm，屏装上不翘边不渗水，IP65 门封一圈压紧。
组态按操作流设计
常用操作在主画面一步完成，不层层翻菜单；报警弹窗置顶确认，操作工培训十分钟上手。
屏与 PLC 出厂即通
屏与 PLC 同厂配套、同柜联调后出厂，现场通电即用，不再各自调试。
组态随货交付
组态源文件与点表随货交付，日后改画面或换屏不用从头做。
开柜门快锁结构
屏用快锁卡扣固定，开柜门检修时屏线不断开，减少插拔故障。
关键参数有人管
操作员只能起停与看数据，设定值与 PID 参数工程师级才可改，误操作挡在密码外。

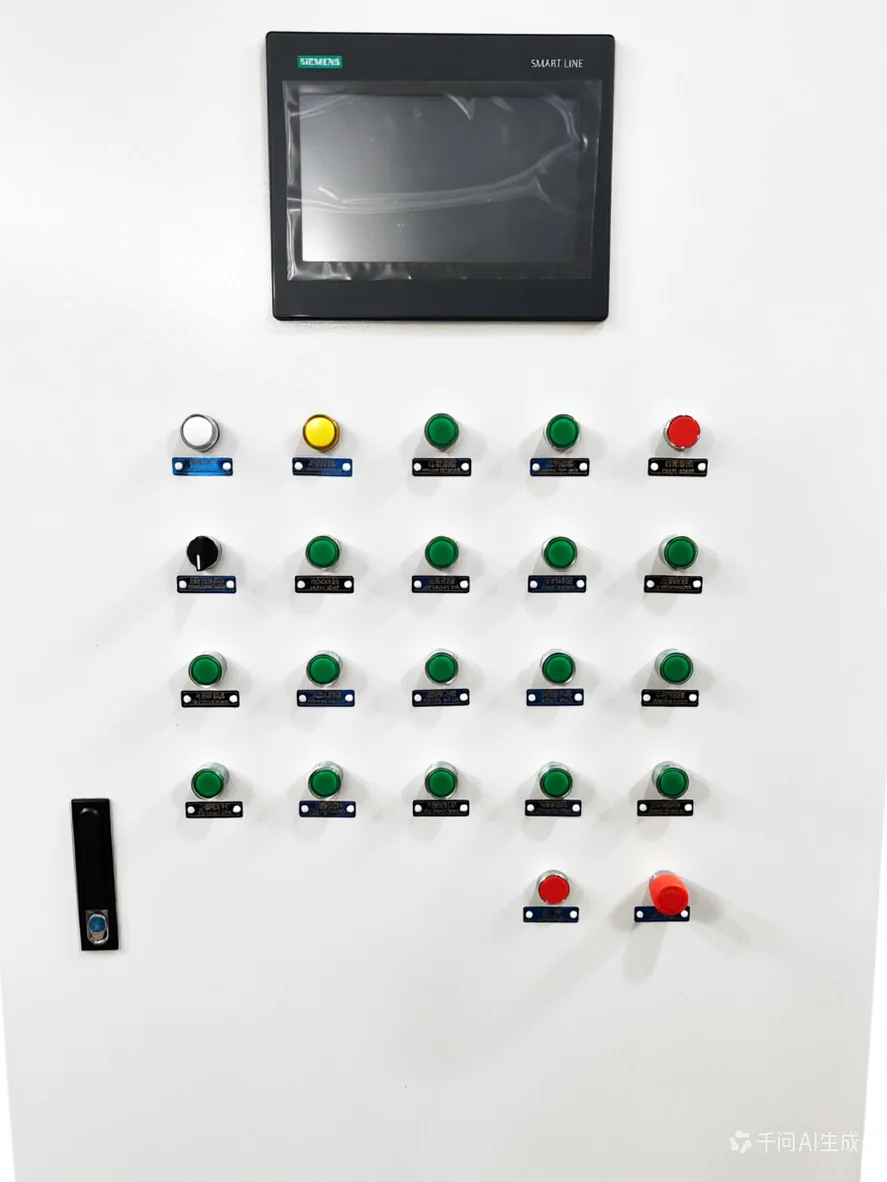

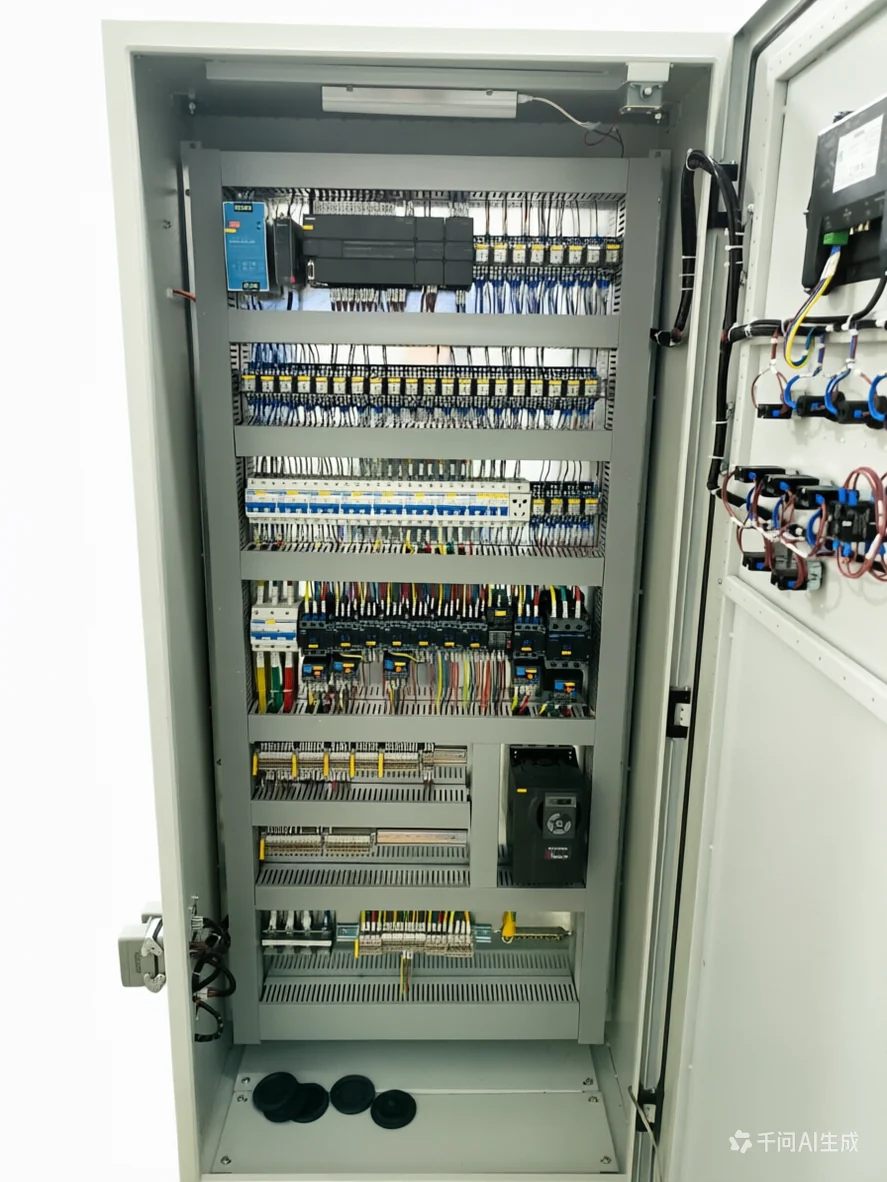

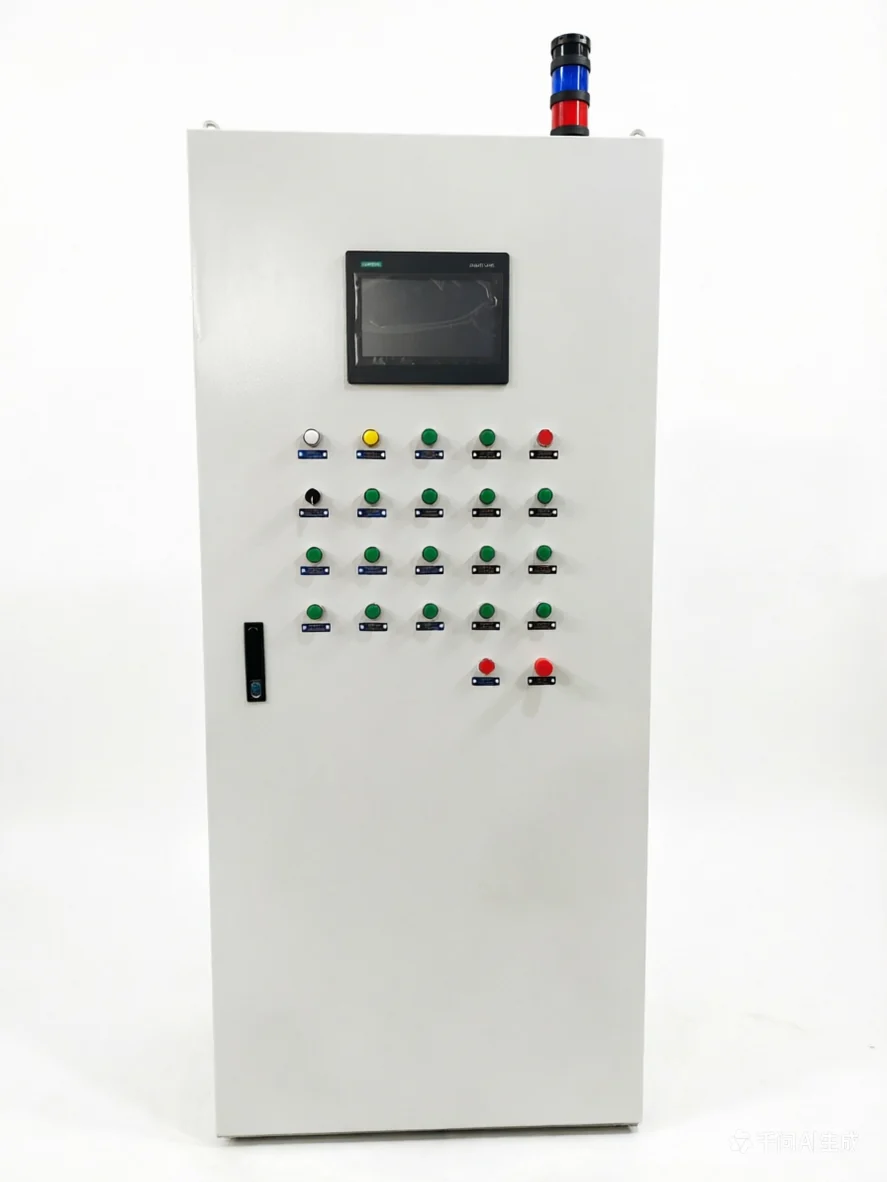

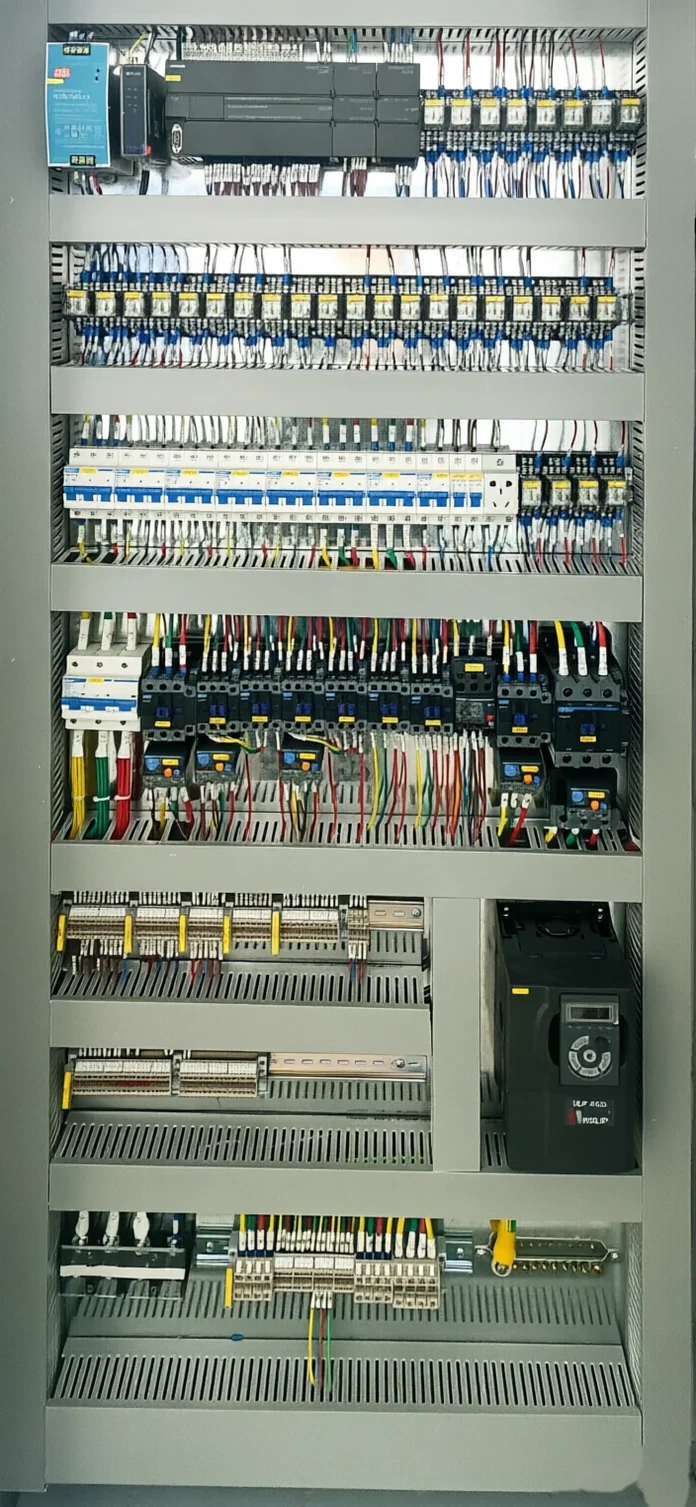

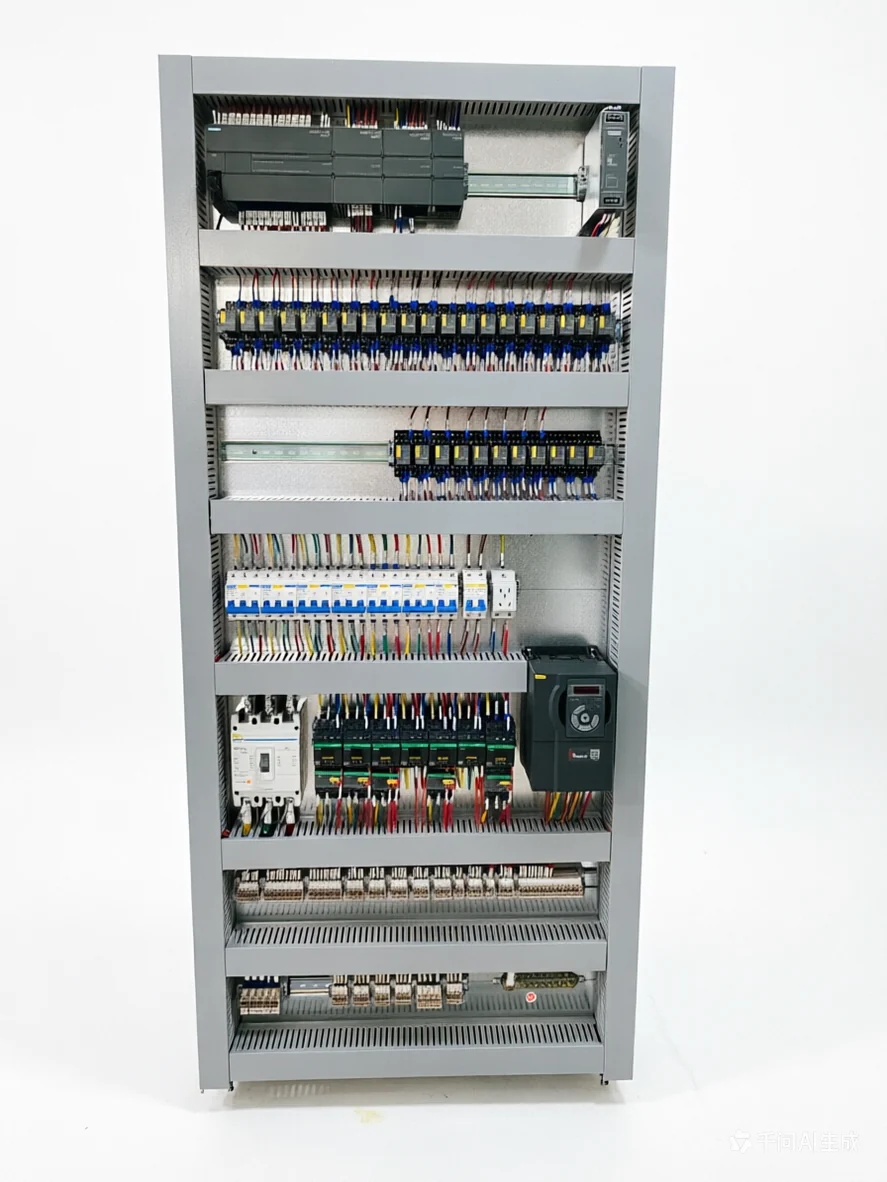

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
泵站与水处理
液位、流量、设备状态一屏总览，轮换策略可视化。
产线设备配套
工位操作台嵌屏，配方切换与产量统计。
空压与制冷站房
多机状态集中监视，能耗趋势导出。
老柜升级改造
继电柜加屏做状态监视，不动原逻辑低成本升级。
试验台与检测设备
参数设定与曲线记录，U 盘导出数据。
非标设备 OEM
随设备配套出厂，界面按最终用户习惯定制。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
触摸屏品牌怎么选？
看生态与预算：设备用西门子 PLC 就配西门子屏（兼容最顺）；通用 Modbus 场景威纶通性价比高、国内服务快；施耐德用于其自家体系。同尺寸价差可达 3 倍，告诉我们 PLC 型号与预算帮你选。
组态画面你们做吗？
做。你提供工艺流程与操作习惯（或让我们按点表设计），四类标准画面（主画面 / 参数 / 报警 / 趋势）+ 定制页，出厂前截图确认。源文件随货交付，后期可自行修改。
屏坏了现场怎么换？
柜门开孔按屏厂标准安装尺寸做，买同型号屏直接换上即用；组态程序 U 盘或远程导入。我们随货提供组态备份与恢复步骤说明。
屏和 PLC 怎么通讯？
同柜配套时以太网或串口在柜内预制好，通讯参数写进图纸；跨柜或跨房间时注明距离，我们选网线 / 光纤 / 无线方案。
户外或粉尘环境能用吗？
前置面板 IP65，柜体按环境升级（IP65 柜体、防潮加热器、不锈钢壳体）。高寒或高温场合选宽温屏（-20～60 ℃），订购时说明安装环境。
能和上位 SCADA 同时用吗？
可以。PLC 通讯口够用时 HMI 与 SCADA 并行取数；口不够或距离远时在 PLC 侧加通讯模块或网关，方案里写清楚。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
把工艺流程讲给我们，画面照它做
工艺流程或点表发来，免费出 HMI + PLC 整柜方案与组态规划 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
