双电源切换柜
- 容量：PC 级双投至 1600 A；CB 级按断路器框架（带短路保护）
- 柜体：GGD 模数，可与主进线 / 馈出柜拼段贯通
- 逻辑：自投自复 / 自投不复 / 互为备用，失压判定延时整定
- 发电机接口：失压发起动信号，频率电压稳定后投入
- 监测：双路电压电流、切换次数与故障记录，RS485 上报可选
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | GGD 模数落地柜，可拼段（柜间铜排贯通） |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×2200 / 1000×800×2200 mm，可非标 |
| 柜体结构 | 2.0 mm 冷轧碳钢，操作机构面门装，挂锁 + 手柄双锁 |
| 防护等级 | IP30 / IP54（配电房常规 / 潮湿环境） |
| 操作面 | 双路电源指示、切换位置指示、手动 / 自动选择 |
| 进出线 | 双路底部 / 侧向进线，馈出母排可贯通 |
| 额定电压 | AC 380V / 400V，50 Hz |
|---|---|
| PC 级 | 一体式双投开关至 1600 A，无过流保护（上级配） |
| CB 级 | 两台框架 / 塑壳断路器 + 机械联锁 + 电操，带保护 |
| 切换时间 | PC 级最快几十毫秒；CB 级 1–3 s |
| 失压判定 | 三相电压监测，欠压 / 缺相 / 过压判定延时 0.5–5 s 整定 |
| 发电机接口 | 无源起动干接点 + 机组稳定确认后投入 |
| 监测上报 | 双路电流电压、切换次数、故障记录，RS485 / Modbus 可选 |
| 元件品牌 | 施耐德 / ABB / 正泰 / ATS 专厂，支持指定 |
| 双市电主备型 | 两路市电进线，主用备自投，机房与产线标配 |
|---|---|
| 市电 + 发电机型 | 失压起动机组，稳定后投入，回复自复 |
| 互为备用型 | 两路同优先级，按可用性自主选择 |
| 拼段型 | ATS 柜 + GGD 进线 / 馈出拼成一段，配电房一体化 |
| 末端分路型 | 切换后带馈出回路，重要与一般负荷分列输出 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1；ATS 器件符合 GB/T 14048.11 |
|---|---|
| 联锁验证 | PC 级触头互斥与 CB 级机械联锁逐台验证 |
| 出厂试验（逐台） | 绝缘电阻、耐压、模拟失压全逻辑切换试验 |
| 温升 | 触头与母排连接处 ≤70 K |
| 随货文件 | 系统图、切换逻辑说明、整定表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
拼段工厂预制
与 GGD 拼段时柜间铜排工厂预制、现场螺栓对接，母线截面与主柜一致；贯通位与整段一起做耐压试验。
整定表随货
失压判定、投切延时、回复确认按系统整定，写进整定表贴柜门内侧；现场只核对不重调。
主备颜色分开
主备进线母排与端子分色挂牌，应急手动操作时不切错路。
动作次数有账
切换次数与故障记录可选：触头是有寿命的，动作几万次该检修，有计数才好安排——不靠老师傅记。
全逻辑逐台过
调压器模拟欠压 / 缺相 / 过压，自投、自复、发电机握手全逻辑通电走一遍，时序记录进报告。
手动一把操作
自动失灵时手柄手动切换一步到位，操作孔挂锁管理——自动归自动，最后一步永远留给人。
实拍与柜体结构

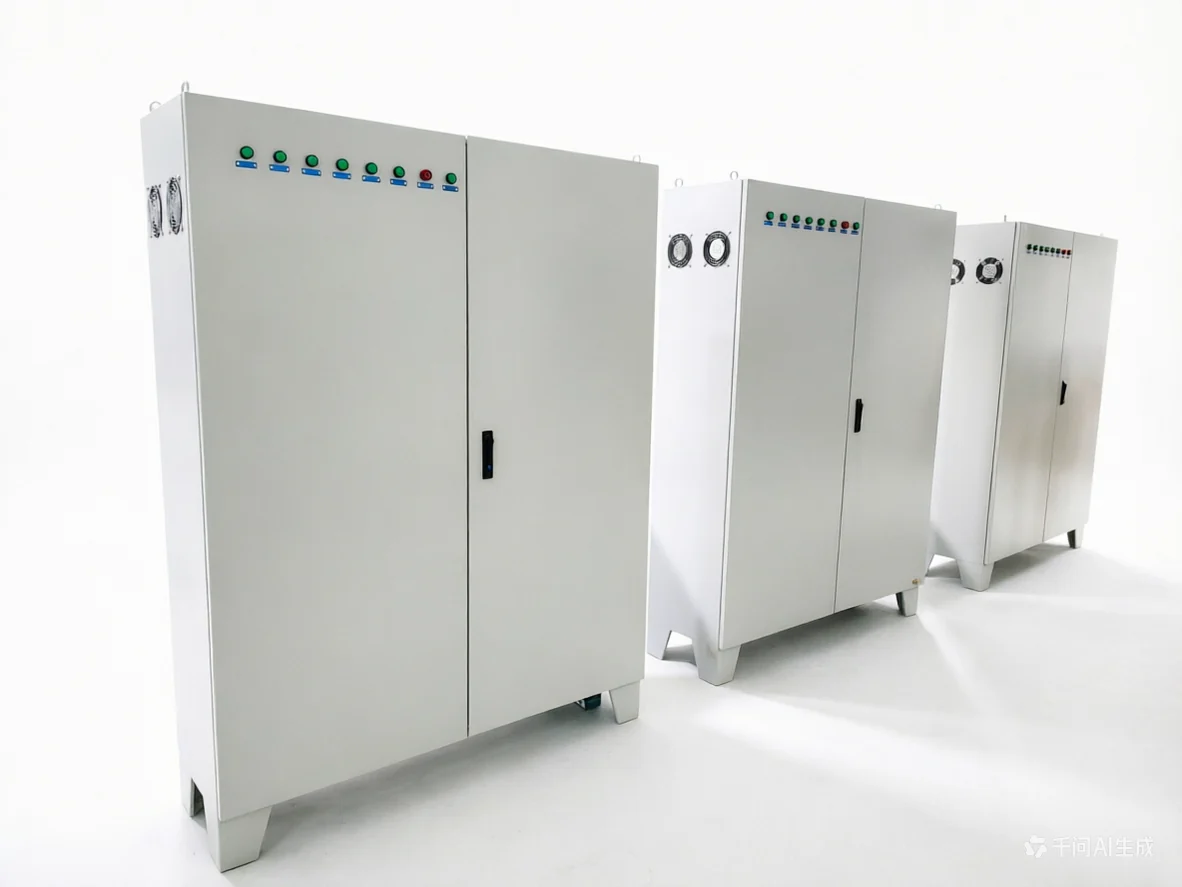

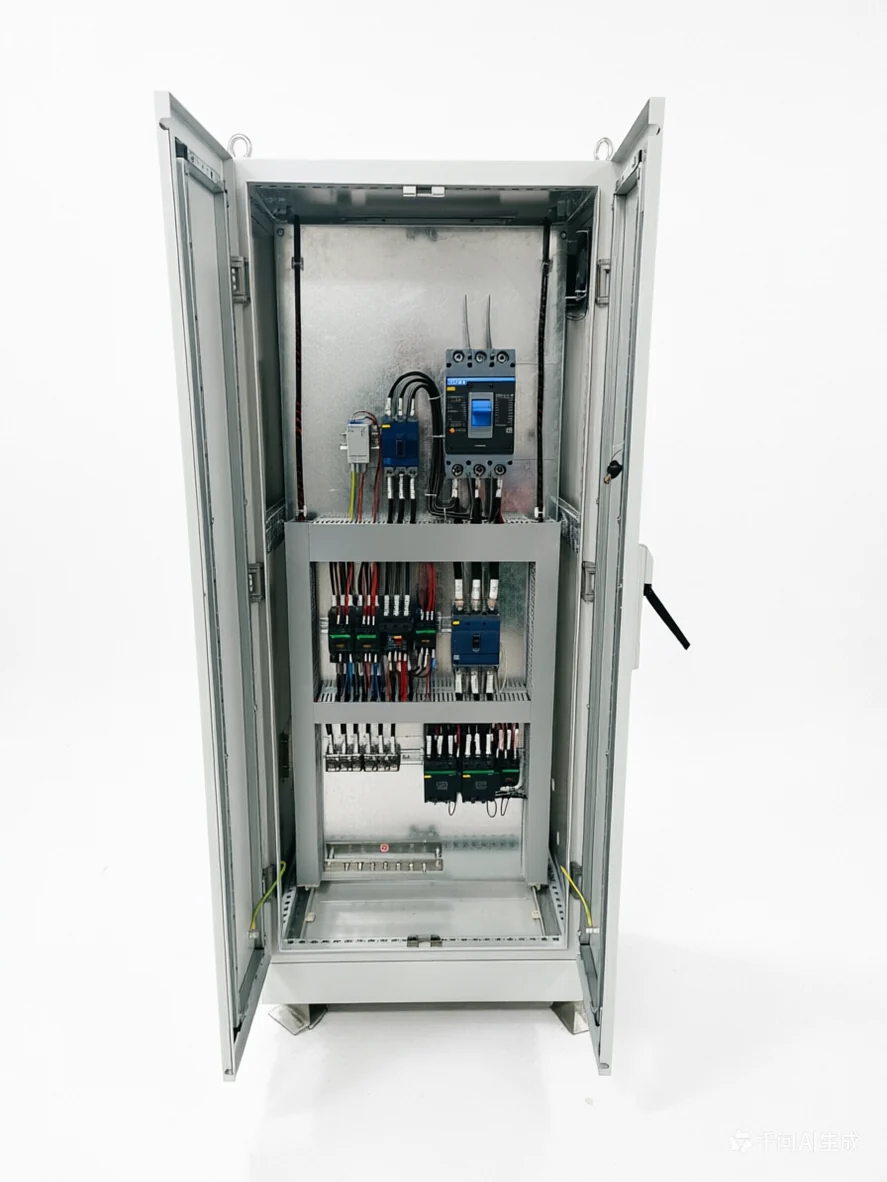

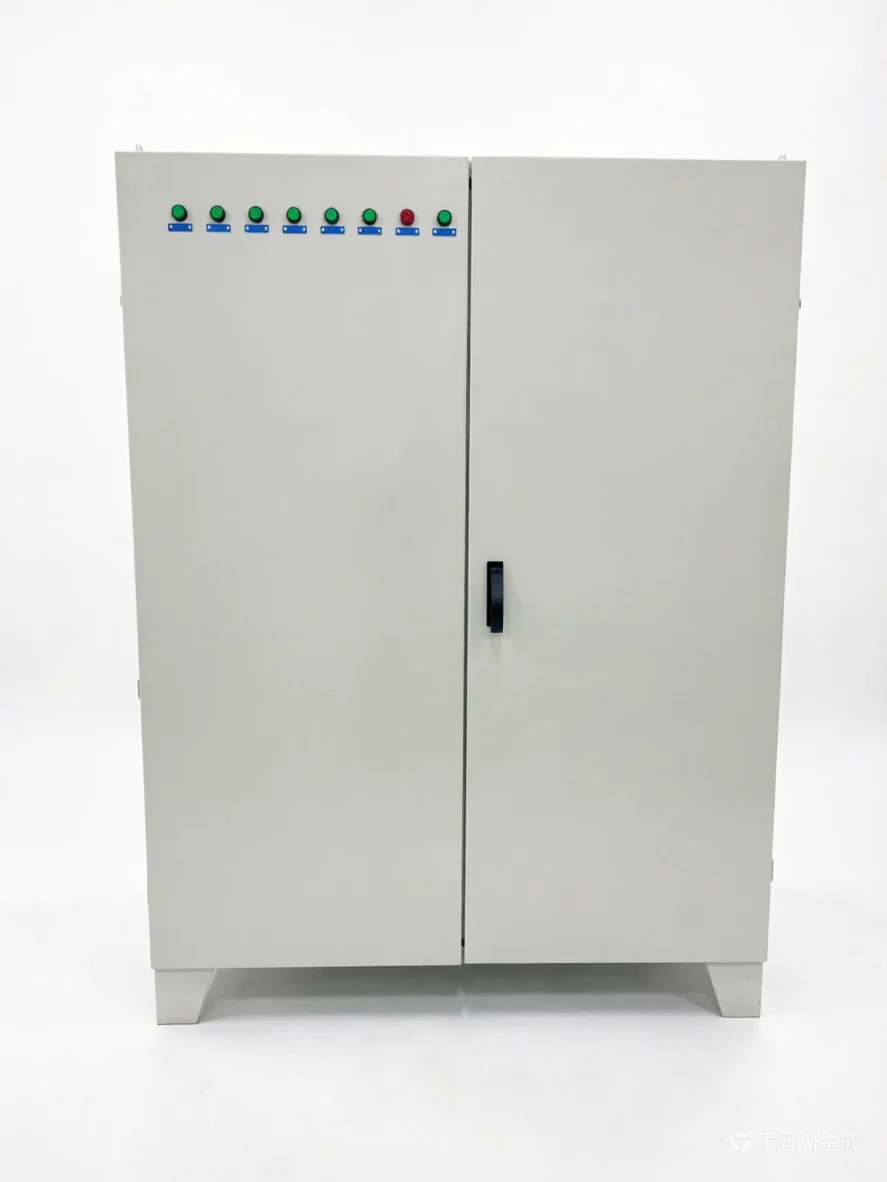

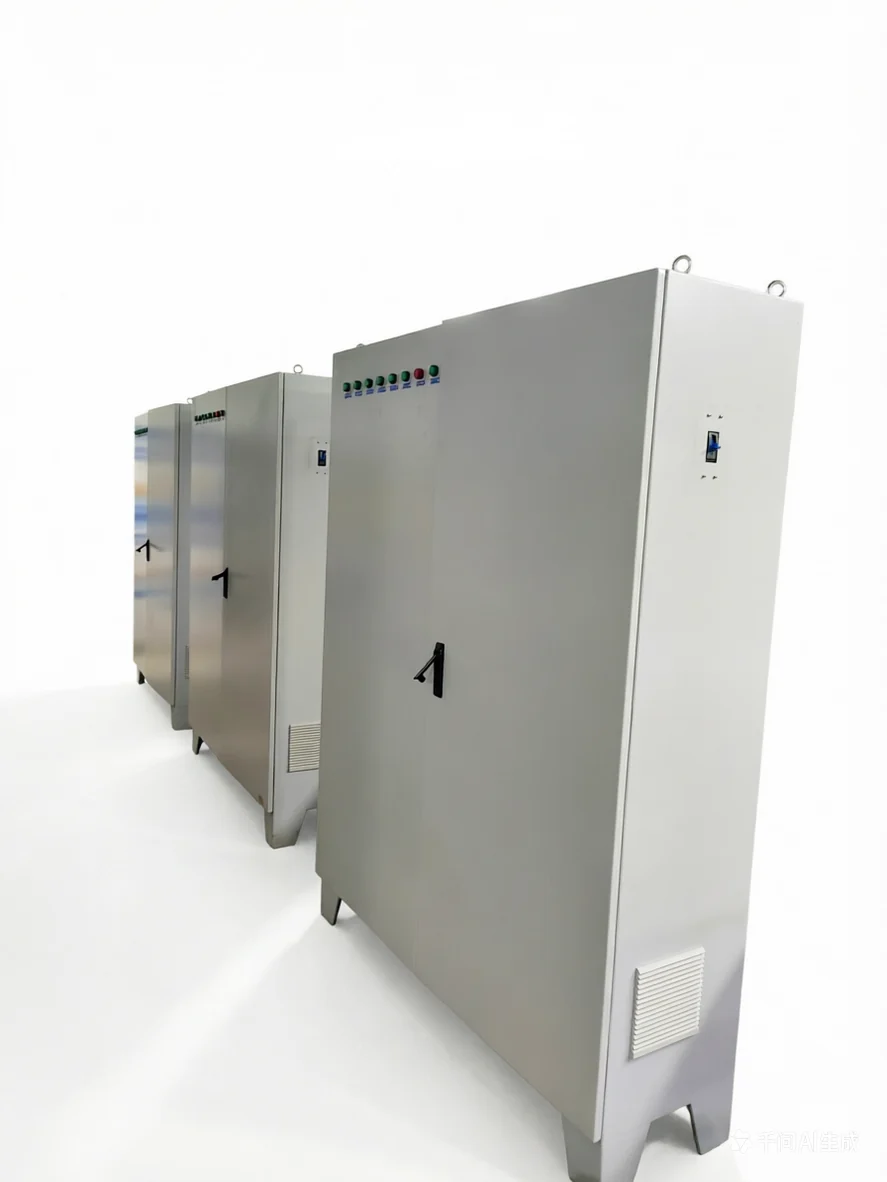

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
机房与数据中心
双市电配电房级切换，下游配列头柜。
工厂主配电房
与 GGD 拼段，主备进线一体化。
医院与园区
重要负荷总进线切换（专项要求按项目确认）。
商业综合体
变压器之间的互备与切换。
连续生产产线
电压暂降敏感工艺的主备保护。
发电机场站
市电 + 机组自动切换的配电房方案。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
和壁挂式 ATS 箱怎么选？
看安装位置与容量：配电房主备切换、630 A 以上、要与 GGD 拼段，用落地柜；末端负荷就地切换、160 A 以下，用壁挂箱。两者常配合：柜做总切换，箱做末端。
PC 级切换柜需要上级保护吗？
需要：PC 级开关自身无过流保护，上级断路器按负载配置。这也是 PC 级可靠性高的原因——结构简单没有多余脱扣环节。方案里我们把上下级保护配合画清楚。
两台变压器能互为备用吗？
能，互备型逻辑：两路同优先级，哪路健康用哪路；单路故障自动全切，恢复后按整定返回。母线与开关容量按带全负荷设计，别按半负荷省。
切换时精密设备受得了吗？
PC 级几十毫秒对多数设备无感，但 IT 与精密电子仍建议后端 UPS；CB 级 1–3 秒断电必须 UPS 过渡。切换柜解决 '不断源'，UPS 解决 '不断电'，两层配合。
能记录切换原因吗？
可选：欠压 / 缺相 / 过压 / 频率异常的切换原因与时间记录，RS485 上报后台。故障追溯有据，不再靠猜。
柜子和 GGD 拼段有什么好处？
母线工厂预制贯通（现场只打螺栓）、整段统一耐压试验、外观与操作面一致。分散采购两家的柜子母线对接与责任划分都是坑，同厂拼段一次到位。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
配电房系统图发来，切换段照它配
配电房系统图或电源参数发来，免费出切换方案与整定建议 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
