一、光伏并网柜在电站里的位置 直流 → 交流 → 并网
光伏并网柜位于逆变器交流侧与电网之间。电流路径：太阳能板(直流)→ 汇流箱(汇流)→ 逆变器(直流变交流)→ 并网柜(分配 + 保护 + 计量)→ 电网。
并网柜的核心作用:把逆变器输出的交流电，安全、可靠、可计量地送入电网。
二、并网柜的 5 大核心功能 保护 + 计量 + 通讯 + 监测
- 并网保护:断路器 + 隔离开关，可远程 / 本地分闸
- 防孤岛保护:电网失电时，0.2s 内自动断开与电网的连接(防逆流 + 防触电)
- 电能计量:双向电表，既量上网电量，也量下网电量
- 通讯上传:RS485 / 以太网，数据上传电力公司调度系统
- 电能质量监测:频率 / 电压 / 谐波 / 功率因数，符合 GB/T 19939 要求
并网柜的核心是 防孤岛保护(GB/T 19939 强制)。电网失电时，光伏不能继续供电(否则会形成「孤岛」,电网检修人员有触电危险),必须 0.2s 内断开。
三、防孤岛保护：必须配，不可省 GB/T 19939 强制
防孤岛保护的3 种实现方式:
| 方式 | 原理 | 金麟方案 |
|---|---|---|
| 被动式 | 检测电压 / 频率异常 | 过压 / 欠压 / 过频 / 欠频，任意一项触发，0.2s 跳闸 |
| 主动式 | 逆变器主动制造扰动 | 逆变器内置，电网失电时扰动引发跳闸 |
| 通讯式 | 电力公司下发跳闸命令 | 并网柜接受调度信号，远程跳闸 |
金麟并网柜标配被动式 + 主动式双重保护,通讯式可选。
四、电能计量：双向表 + 关口表 电力公司结算依据
光伏并网柜的2 类计量表:
- 关口表(并网计量表):在并网柜内，记录上网电量(光伏卖给电网)与下网电量(电网给光伏),双向计量，电力公司据此结算
- 辅助计量:记录逆变器输出、各支路电量，运营方内部核算
金麟并网柜标配关口表位(表由电力公司校表 + 加封),电表由当地电力公司提供，金麟负责安装。
五、光伏并网柜验收 3 大要点 (验收必查项)
- 并网协议:与当地电力公司签订并网协议，明确技术要求与电价
- 电能质量测试:频率 / 电压 / 谐波 / 功率因数，需第三方测试机构出具报告
- 防孤岛测试:模拟电网失电，验证 0.2s 内并网柜断开
光伏并网柜的具体认证 (CGC / TUV / UL) 由具备相应资质的合作方提供。金麟承接并网柜柜体加工与成套(含元件),1 台起订，15–25 天。

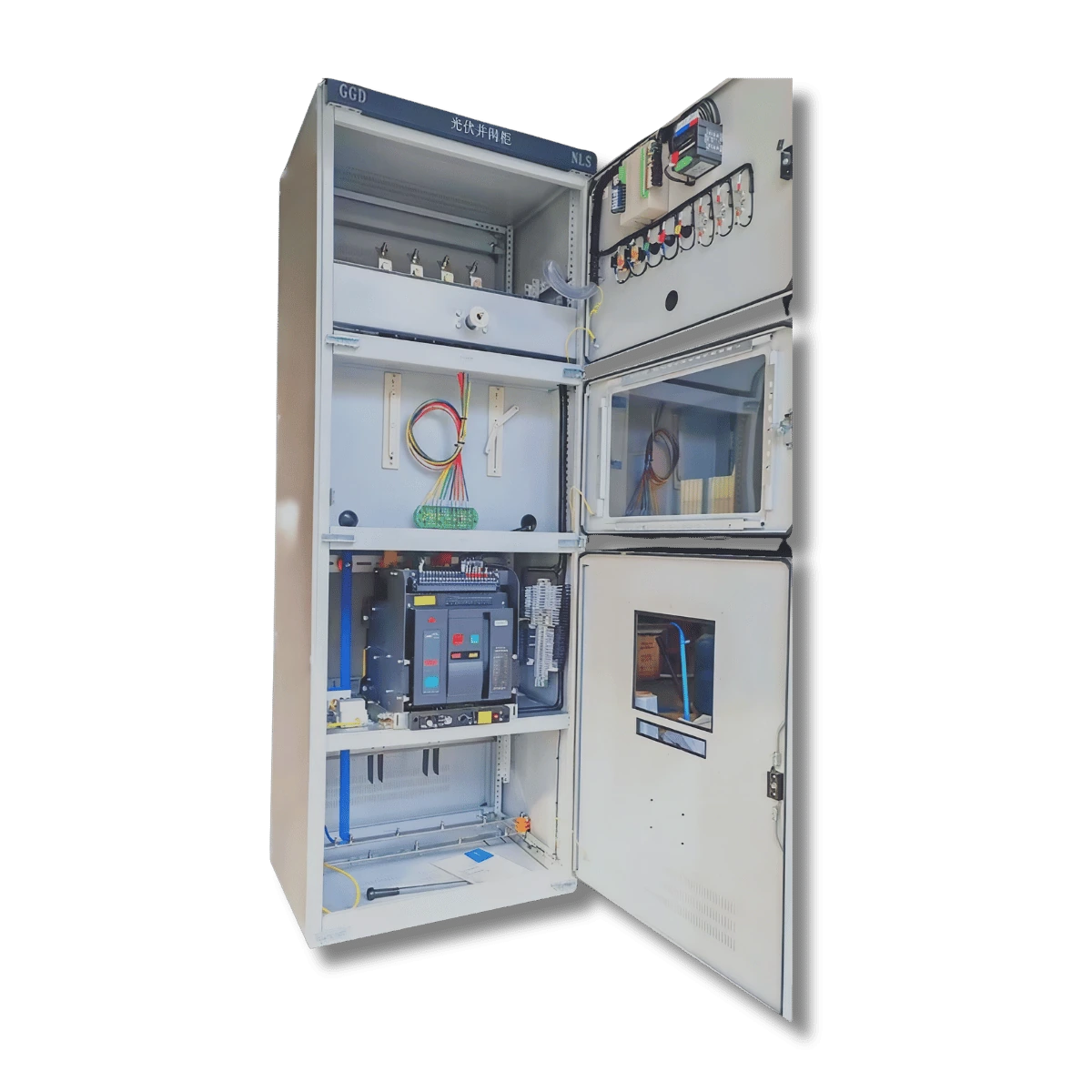

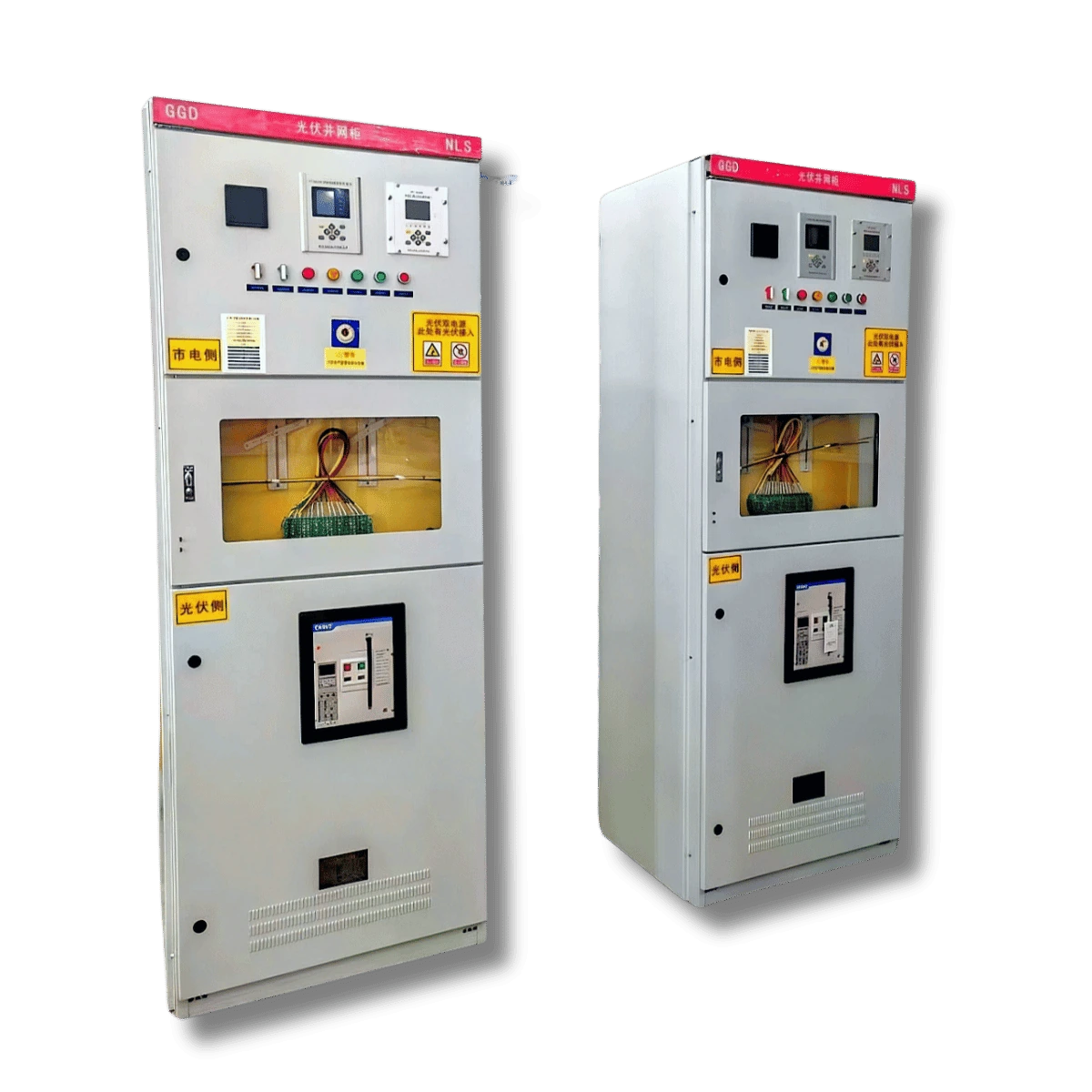

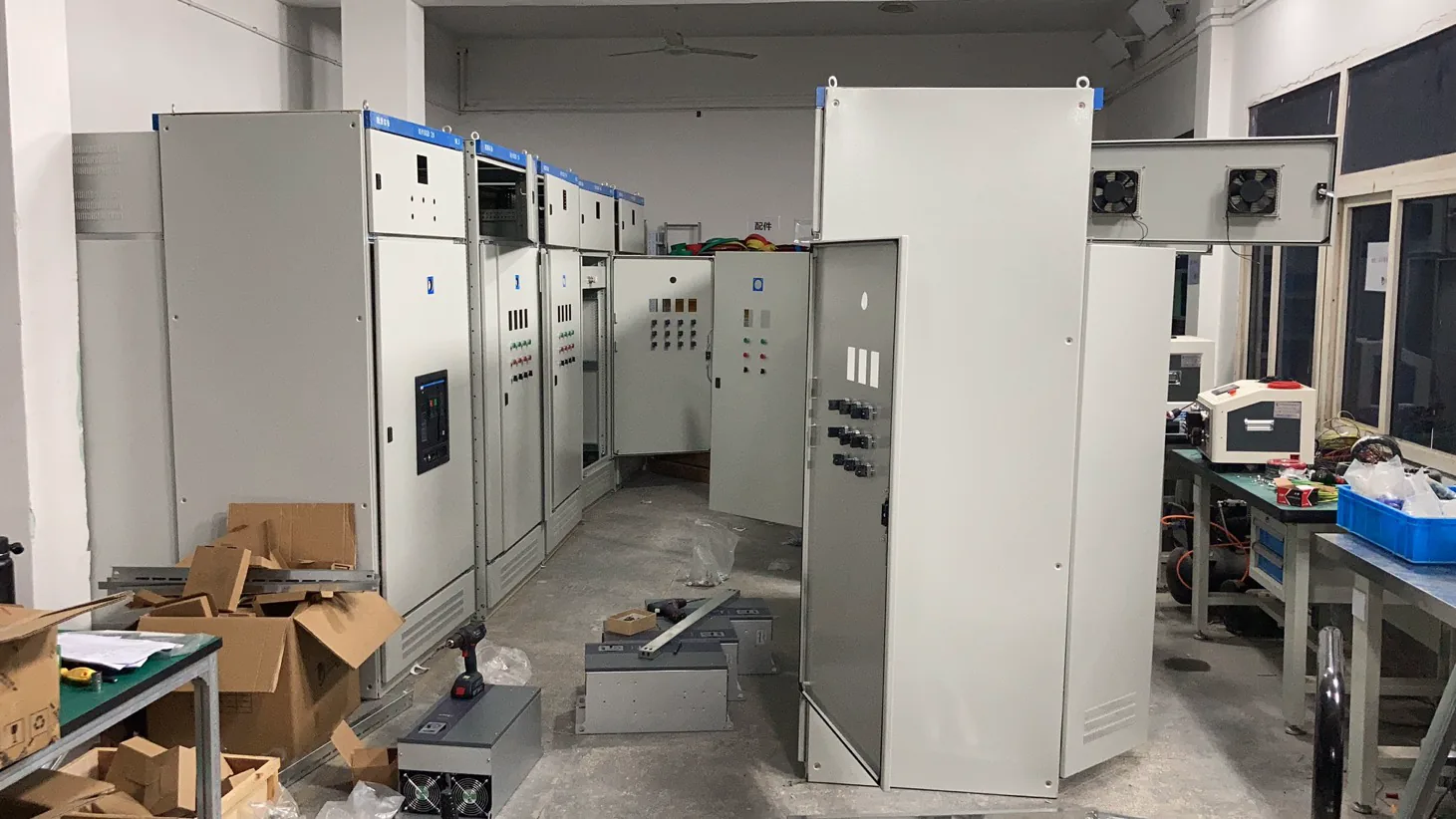

六、工厂实拍：4 张并网柜装配 (车间实拍)
常见问题 FAQ
金麟能做光伏并网柜整机吗?
金麟承接并网柜柜体加工与成套(含元件)。具体认证 (CGC / TUV / UL) 由具备相应资质的合作方提供。1 台起订，15–25 天。
光伏并网柜的防孤岛保护怎么配?
金麟并网柜标配被动式 + 主动式双重保护(过压 / 欠压 / 过频 / 欠频 + 逆变器主动扰动),响应时间 ≤ 0.2s。通讯式可选，接受电力公司调度信号远程跳闸。
并网柜的电能计量表谁提供?
电表由当地电力公司提供并校表 + 加封,金麟负责安装。电表的精度等级(0.2S / 0.5S / 1.0)由当地电力公司要求决定，通常 0.5S 级。
光伏并网柜和光伏汇流柜什么区别?
完全不同。光伏汇流柜是直流侧(太阳能板侧),电压 DC 600–1500V,负责汇流；光伏并网柜是交流侧(电网侧),电压 AC 380V,负责并网。中间隔着逆变器。
并网柜要做 3C 认证吗?
并网柜本身不强制 3C。但并网柜内的低压元件(断路器 / 接触器 / 防孤岛保护)需 3C。GB/T 19939 / GB/T 50866 是行业标准，合规项目按此执行。
