一、等电位联结端子箱的 3 大作用 GB 50096-2011 第 8.7.7 条
等电位联结端子箱的 3 大作用：
- 防触电:消除金属件之间的电位差，即使漏电也不会产生危及人体的接触电压(< 50V)
- 抑制电磁干扰:金属件等电位后，减少外部电磁场对敏感设备的影响
- 辅助接地:等电位排可作为局部接地的延伸，降低接地电阻
GB 50096-2011《住宅设计规范》第 8.7.7 条:住宅卫生间宜做等电位联结；GB 50096-2011 实施后，新建住宅必装。GB 50054-2011 第 5.2.9 条：医疗 / 游泳池 / 浴室必须做等电位联结。
二、等电位 vs 接地：到底差在哪? 不是一回事，经常被混
| 项目 | 等电位联结 | 保护接地 (PE) |
|---|---|---|
| 目的 | 消除电位差，防触电 | 提供漏电泄放路径，触发保护 |
| 接哪里 | 金属件之间互连 | 金属外壳接到 PE 排 / 接地极 |
| 强制位置 | 卫生间 / 浴室 / 游泳池 / 医院 | 所有电气设备金属外壳 |
| 接地电阻 | 可与主接地共用，≤ 4Ω | ≤ 4Ω(住宅) / ≤ 10Ω(分散接地) |
| 标准 | GB 50054-2011 第 5.2.9 | GB 50054-2011 第 5.2.7 |
两者必须同时做。等电位是「消除电位差」,接地是「提供泄放路径」,缺一不可。
三、4 大安装位置：卫生间 / 浴室 / 游泳池 / 医院 位置不同，端子数不同
| 位置 | 端子数 | 连接对象 | 金麟对应型号 |
|---|---|---|---|
| 卫生间 | 6 位 | 花洒 + 龙头 + 水管 + 浴缸 + 暖气 + 备用 | et-6a-wc |
| 浴室 | 8 位 | 卫生间 6 位 + 桑拿 + 蒸汽房 | et-8a-bath |
| 游泳池 | 12 位 | 游泳池壁 + 水下灯 + 循环泵 + 加热 + 周边 6 处 | et-12a-pool |
| 医院手术室 | 8 位 | 手术台 + 无影灯 + 麻醉机 + 心电监护 + 周边 4 处 | et-8a-icu |
等电位端子箱通常装在卫生间墙内(暗装)或墙面外(明装),高度 0.3–0.5m。明装箱的盒子要配可上锁的盖板，避免被儿童误触。暗装箱要预留墙洞尺寸，盒深 ≥ 60mm。
四、5 步接线法：从端子到金属件 现场施工标准步骤
- 第 1 步:把端子箱固定在墙内 / 墙外(明装或暗装)
- 第 2 步:从端子箱到建筑主接地排，接 1 根 BV 6 mm² 黄绿双色线
- 第 3 步:从端子箱到花洒 / 龙头 / 水管，各接 1 根 BV 4 mm² 黄绿双色线
- 第 4 步:每个金属件用专用接地卡箍(铜质，带齿咬紧)固定，保证导电良好
- 第 5 步:用接地电阻表测端子箱与主接地之间的电阻，应 ≤ 0.5Ω(等电位专用要求，比保护接地更严)
金麟等电位端子箱标配：① T2 紫铜端子排，镀镍 ② 5 / 8 / 12 位可选 ③ 黄绿双色导线 4 mm² / 6 mm² 长度可定制 ④ 明装 / 暗装 / 防护等级 IP54 三个版本。

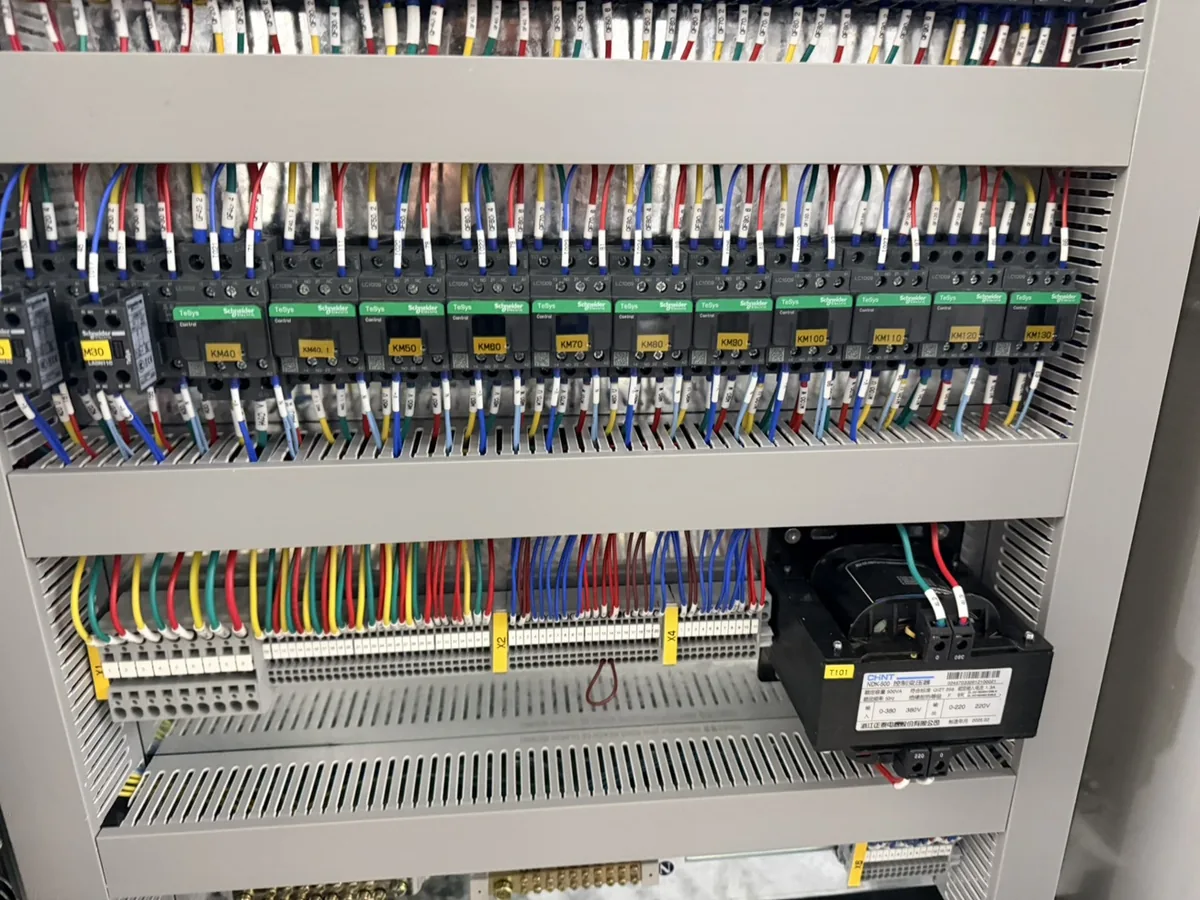

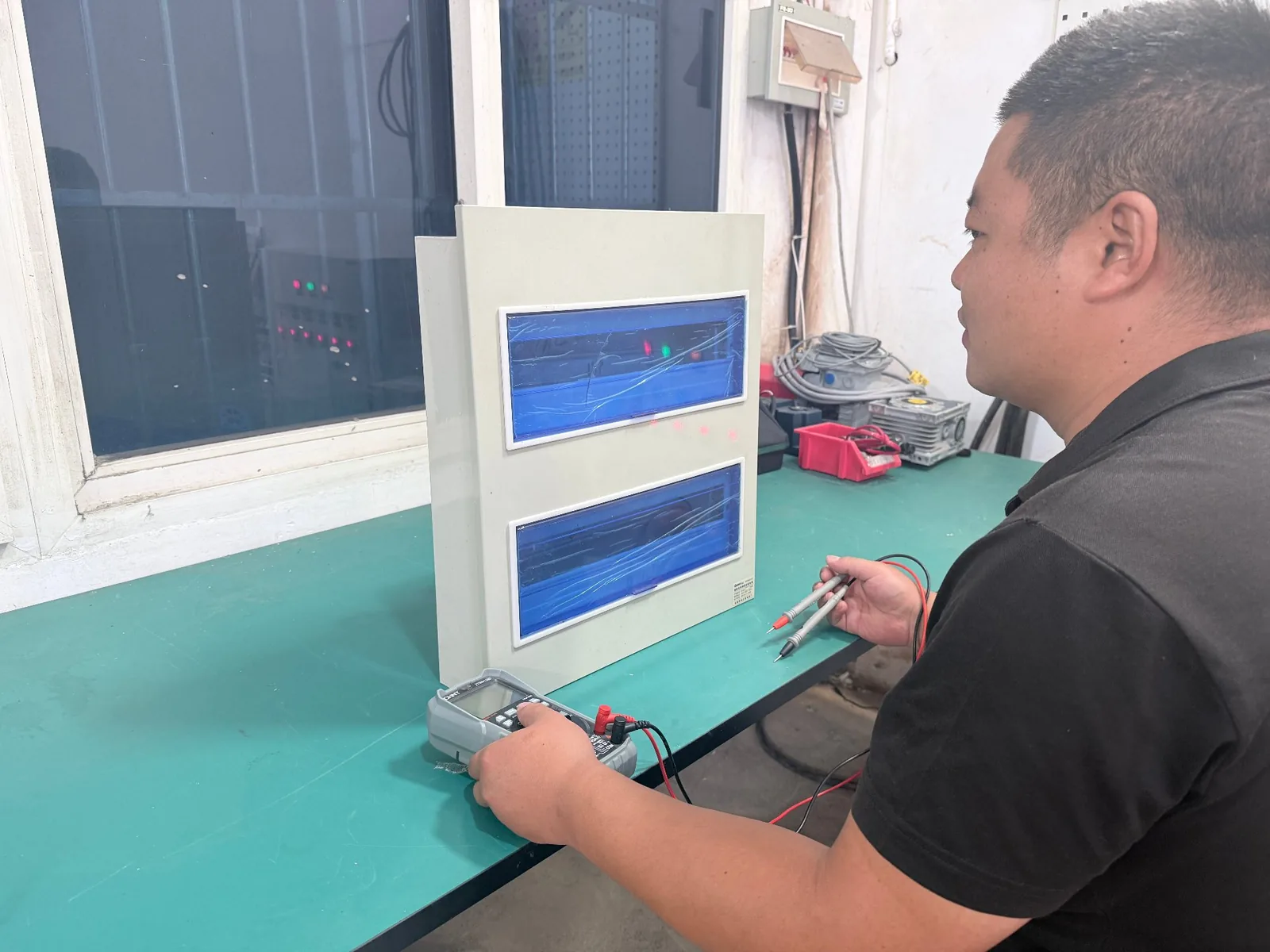

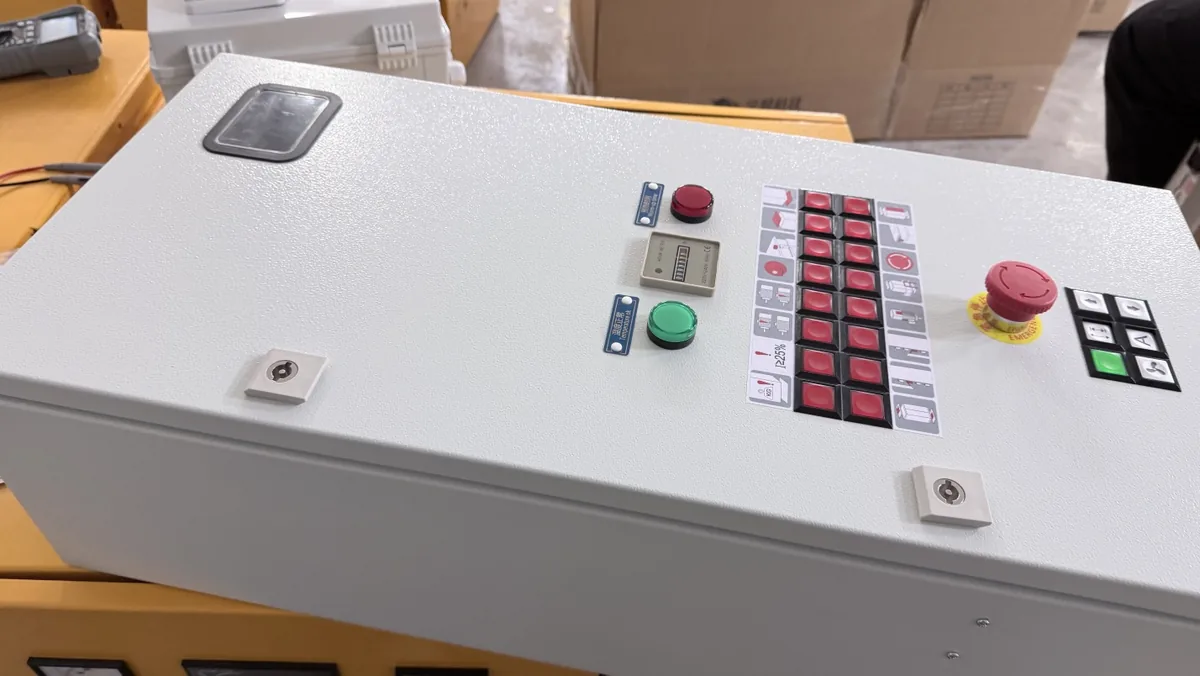

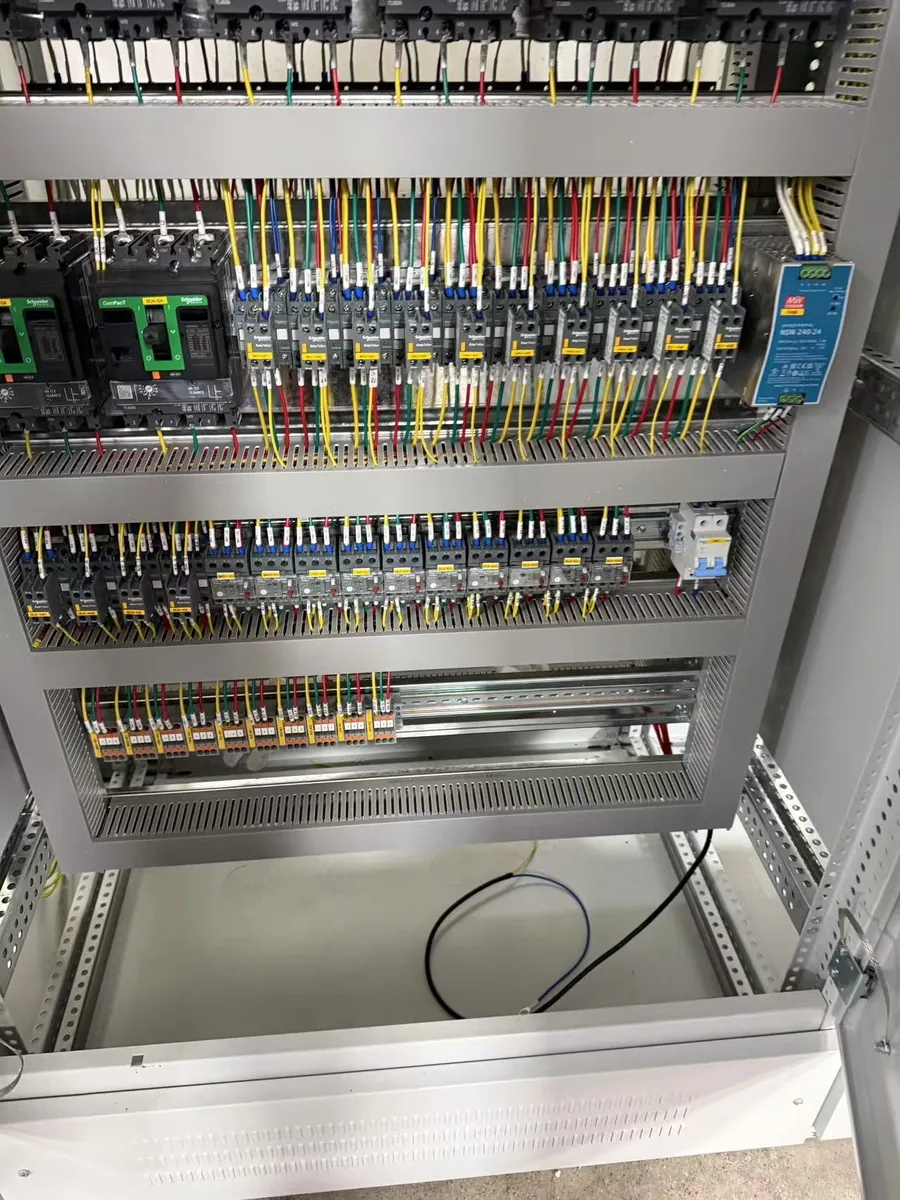

五、工厂实拍：4 张端子箱装配工艺 (车间实拍)
常见问题 FAQ
等电位端子箱一定要装吗?不装会怎么样?
住宅卫生间 / 浴室强制装(GB 50096-2011 第 8.7.7 条),漏装验收不通过。不装的最严重后果:当花洒漏电时，花洒与水管之间形成 220V 电位差，人触碰任何一件都会被电击，严重时致死。
等电位端子箱的导线用什么规格?
端子箱到建筑主接地：BV 6 mm² 黄绿双色;端子箱到各金属件：BV 4 mm² 黄绿双色。必须用铜芯线，不能用铝线(接头易氧化，接触不良)。
老房子没有等电位端子箱，能后加吗?
可以，但要局部改造。步骤：① 找到建筑主接地(配电箱的 PE 排或主接地极)② 在卫生间合适位置加装等电位端子箱 ③ 从端子箱到主接地布 BV 6 mm² 线 ④ 各个金属件用 BV 4 mm² 线接回端子箱。建议请专业电工操作,不能自己拉线。
等电位端子箱要测接地电阻吗?
必须测。测端子箱到主接地之间的电阻，应 ≤ 0.5Ω(比保护接地的 4Ω 更严)。可以用接地电阻表或万用表 mΩ 档测。验收时这是必查项。
