一、汇流箱在光伏系统里的位置 直流侧的中转站
光伏发电系统的电流路径：太阳能板(直流)→ 汇流箱(汇流 + 监测)→ 逆变器(直流变交流)→ 交流配电柜(分配)→ 变压器(升压)→ 并网。
汇流箱的作用，是把几十路太阳能板的小直流电(每路 5–15A)汇成 1–4 路大电流(每路 100–500A),方便接入逆变器。一个 1MW 光伏电站，通常配 4–8 个汇流箱，每个管理 8–16 路组串。
二、汇流箱的 4 大核心功能 汇流 + 保护 + 监测 + 防雷
- 汇流:把多路组串电流(每路 5–15A)汇成 1–4 路主回路(每路 100–500A),减少电缆用量
- 保护:每路配熔断器或断路器，短路时单路断开，不影响其他路
- 监测:监测每路电流 / 电压 / 功率，数据上传 SCADA 系统
- 防雷:直流侧 SPD 防雷器，泄放感应雷与开关浪涌
汇流箱必须在户外工作(装在太阳能板阵列旁),IP65 起步，耐 -30℃ ~ +70℃ 温度范围。金麟承接汇流箱柜体加工,1 台起订，15–25 天。
三、汇流箱的 6 大核心元件 一张表分清
| 元件 | 功能 | 典型配置 |
|---|---|---|
| 直流熔断器 | 每路组串短路保护 | 15A / 1000V DC,每路 1 个 |
| 直流断路器 | 总输出分断 | 250A / 1000V DC,1 个 |
| 直流 SPD 防雷器 | 浪涌保护 | Type 2,40kA,Up ≤ 4kV |
| 智能监测模块 | 采集每路电流 / 电压 | 8/12/16 路，RS485 / Modbus |
| 防反二极管 | 防止逆流 | 每路 1 个(可选) |
| 柜体 | IP65 户外，耐腐蚀 | 304 不锈钢 / 冷轧钢板喷塑 |
金麟汇流箱柜体默认 304 不锈钢(适合沿海 / 高湿),可加价做 316(化工 / 海洋平台)。
四、汇流箱 vs 直流配电柜：差在哪? 别买错了
| 项目 | 光伏汇流箱 | 直流配电柜 |
|---|---|---|
| 电压 | DC 600–1500V | DC 24/48/110/220V |
| 电流 | 每路 5–15A → 总 100–500A | 几 A 到几百 A |
| 防护 | IP65 户外 + 抗 UV | IP30–54 户内为主 |
| 监测 | 标配智能监测 | 可选 |
| 典型场景 | 光伏电站 | 通信 / 直流屏 / 充电桩 |
最大区别是电压:汇流箱是高压直流(1000V 起),元件必须用DC 专用(AC 元件不能直接用),直流配电柜是低压直流(≤ 220V)。
五、汇流箱怎么选?容量 + 防雷 + 监测 3 个核心参数
选汇流箱要看 3 个核心参数：
- 容量(进线数 × 每路电流):8 / 12 / 16 路常见，每路 10–15A。例：12 路汇流箱，总电流 ≤ 180A
- 防雷等级:Type 2 SPD,In ≥ 20kA,Imax ≥ 40kA。沿海 / 多雷区建议 Type 1 + Type 2 串联
- 监测方式:RS485 / Modbus RTU 是标配；4G / 以太网可选；支持云平台上传加分
金麟承接汇流箱柜体与成套(含元件),1 台起订，15–25 天。如需 UL 认证 / TUV 认证 / CGC 认证，可由具备相应资质的合作方提供,具体认证范围以合作方证书为准。

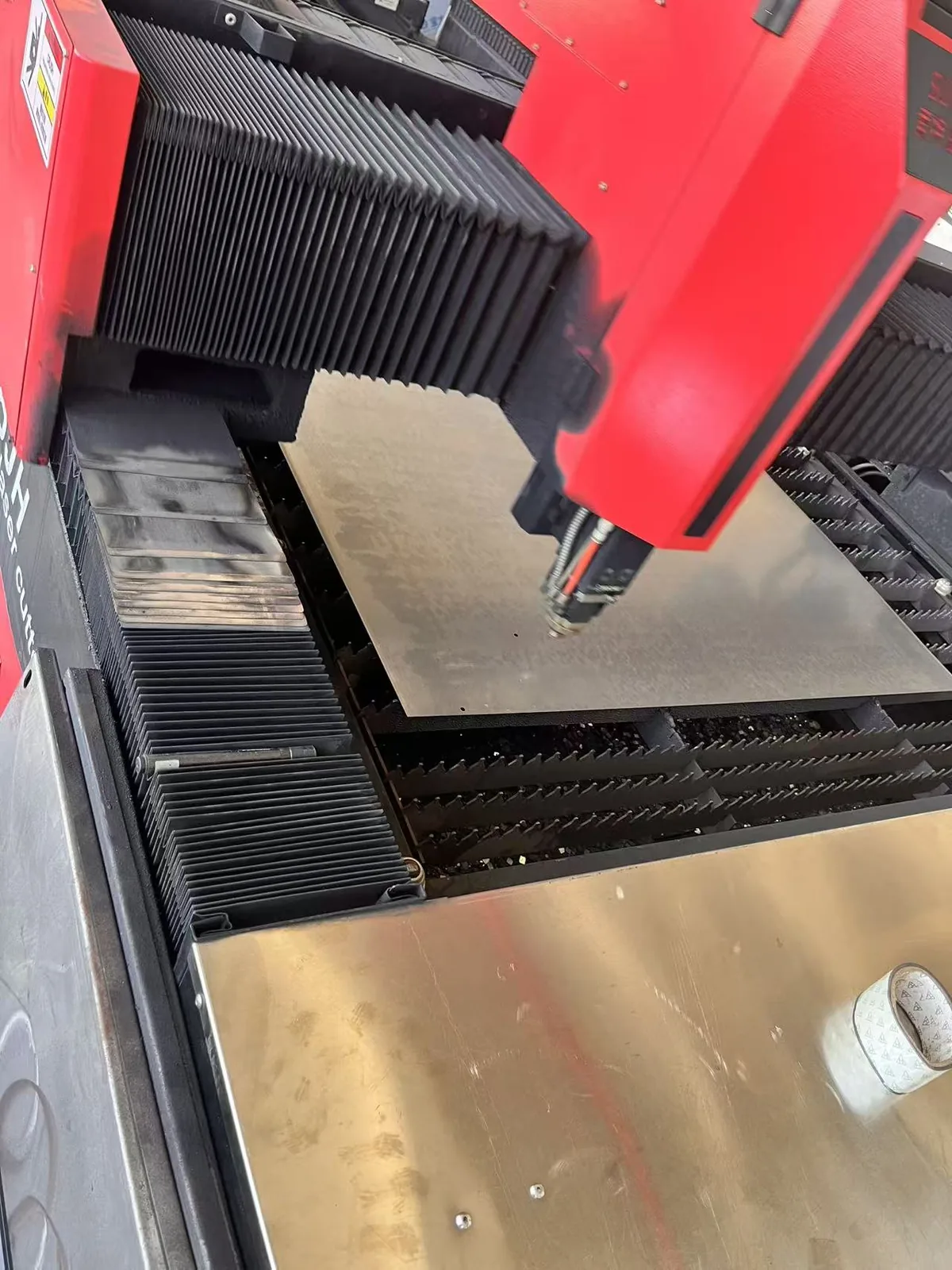

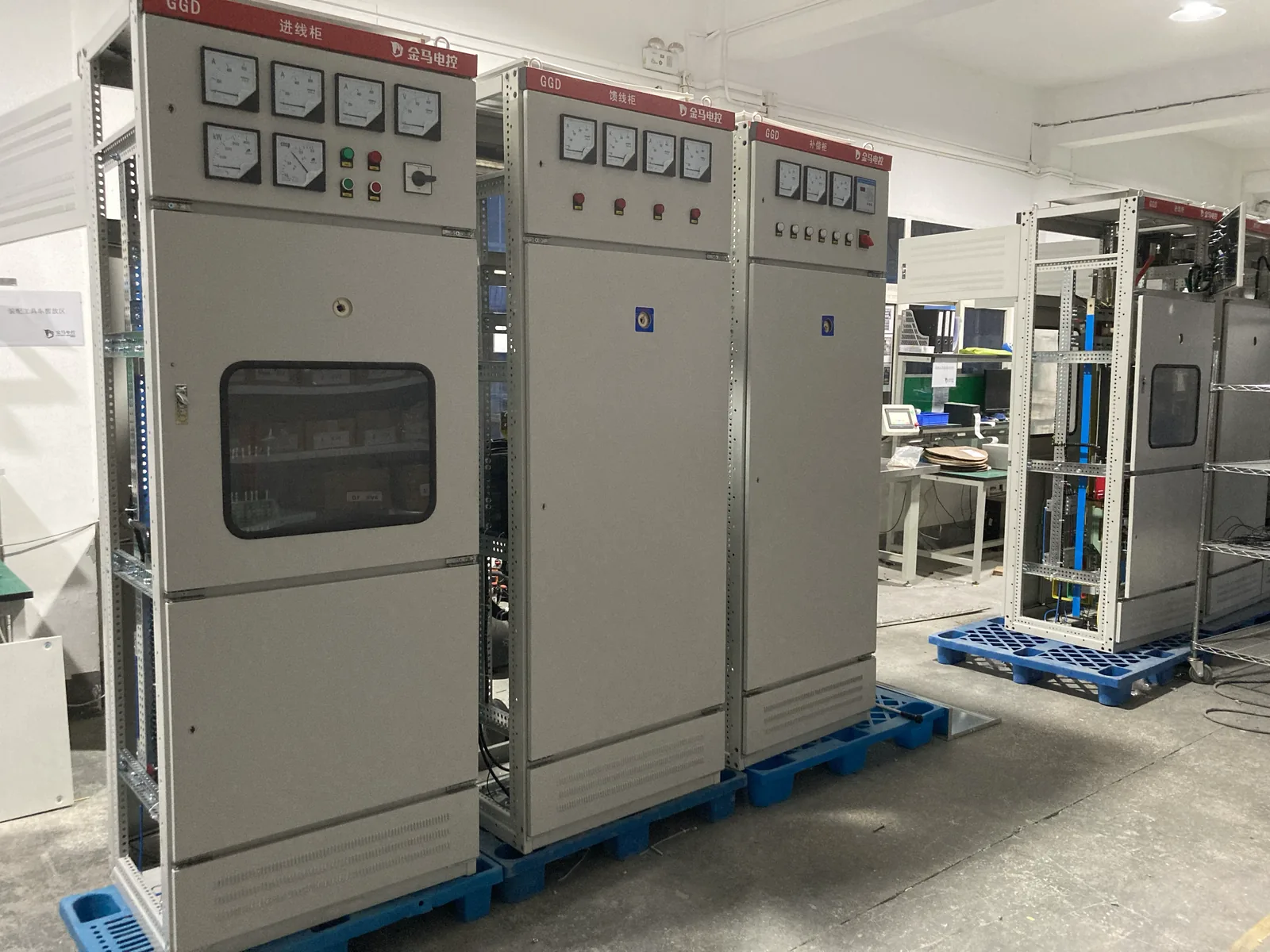

六、工厂实拍：4 张汇流箱柜体加工 (车间实拍)
常见问题 FAQ
汇流箱必须 IP65 吗?
户外必须 IP65(GB/T 34933-2017 强制要求);户内可降到 IP54。金麟默认户外 IP65,304 不锈钢柜体。
汇流箱要不要配智能监测?
建议配。1MW 以上电站，智能监测是必选项，可以定位到故障组串，运维效率翻倍。5kW 以下户用电站可以不配(性价比低)。
汇流箱和组串式逆变器哪个方案好?
各有优势。汇流箱 + 集中逆变器：成本低，适合地面大型电站；组串式逆变器(每组串 1 个):可靠性高，适合屋顶 / 复杂山地。金麟两种方案都接。
汇流箱的防雷怎么做?
直流侧必须配 SPD(浪涌保护器)。选 Type 2(40kA),Up ≤ 4kV。多雷区 / 沿海地区加 Type 1(100kA)。金麟汇流箱默认配 Type 2 SPD,可加价上 Type 1 + Type 2 串联。
金麟能做汇流箱整机吗?
能做柜体与成套(柜体 + 安装元件 + 接线)。具体认证(UL / TUV / CGC)由合作方提供，金麟可协调对接。1 台起订，15–25 天。
