一、充电桩配电柜在充电站里的位置 总进线 → 充电桩 → 车辆
充电站的电流路径：变压器(10kV/0.4kV)→ 总配电柜 → 充电桩配电柜(分配)→ 充电桩(交流)→ 车辆。
充电桩配电柜负责把总配电柜的电分配给每个充电桩,同时配计量 / 浪涌 / 漏电保护。
二、容量怎么算? 公式 + 速查表
容量计算公式：Pc = N × Pmax × Kc
其中 Pc 是充电桩配电柜总容量，N 是充电桩数，Pmax 是单桩最大功率，Kc 是同时系数(0.5–0.8,视场景)。
| 场景 | N (桩数) | Pmax (kW) | Kc | 总容量 (kVA) |
|---|---|---|---|---|
| 小区 7kW 慢充 | 10 | 7 | 0.5 | 35 |
| 商业 60kW 快充 | 5 | 60 | 0.7 | 210 |
| 商业 120kW 快充 | 5 | 120 | 0.7 | 420 |
| 公交 180kW 大桩 | 3 | 180 | 0.8 | 432 |
例：小区 10 个 7kW 慢充，Kc=0.5,总容量 35 kVA,选 100 kVA 变压器 + 100A 总进线 + 10 路 32A 出线。
三、双电源切换：充电站要不要? 看场景
双电源切换(ATS)在充电站是看场景的：
| 场景 | 要不要双电源 | 理由 |
|---|---|---|
| 小区 / 商业慢充 | 不建议 | 成本高，慢充用户可接受延期充电 |
| 出租车 / 网约车快充 | 建议 | 司机赶时间，断电损失大 |
| 公交 / 物流专用站 | 必配 | 运营时间固定，断电影响发车 |
双电源方案：市电 + 储能柜 / 市电 + 发电机，ATS 切换时间 ≤ 0.5s。金麟可承接 ATS 双电源切换柜,1 台起订。
四、计量方案：总表 + 分表 + 直流侧 运营方最关心
充电站的3 级计量:
- 总表:变压器侧总进线，电力公司结算用
- 分表:充电桩配电柜每路出线，运营商核算各桩用电
- 直流表(可选):直流充电桩内部，精确计费
金麟配电柜标配分表(每路出线 1 个三相多功能电表),支持 Modbus / DL/T 645 协议上传。
五、浪涌 / 防雷：充电站必配 户外充电站强制
户外充电站必须配 SPD(浪涌保护器),防感应雷和开关浪涌。配置：
- 总进线:Type 1 + Type 2 串联(In=25kA, Imax=40kA,Up ≤ 1.5kV)
- 每路出线:Type 2(In=20kA,Up ≤ 1.5kV)
金麟充电桩配电柜默认配 Type 2 SPD,户外版加配 Type 1。

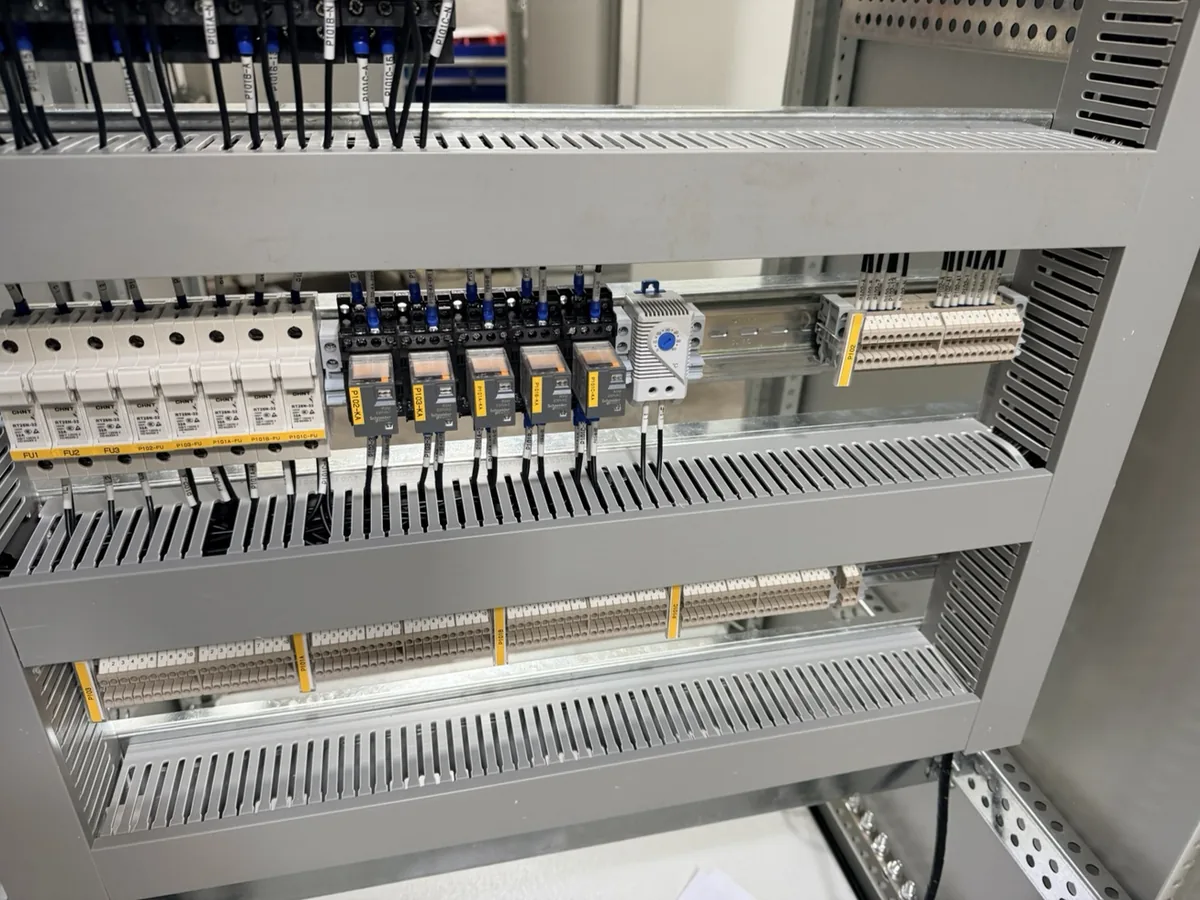

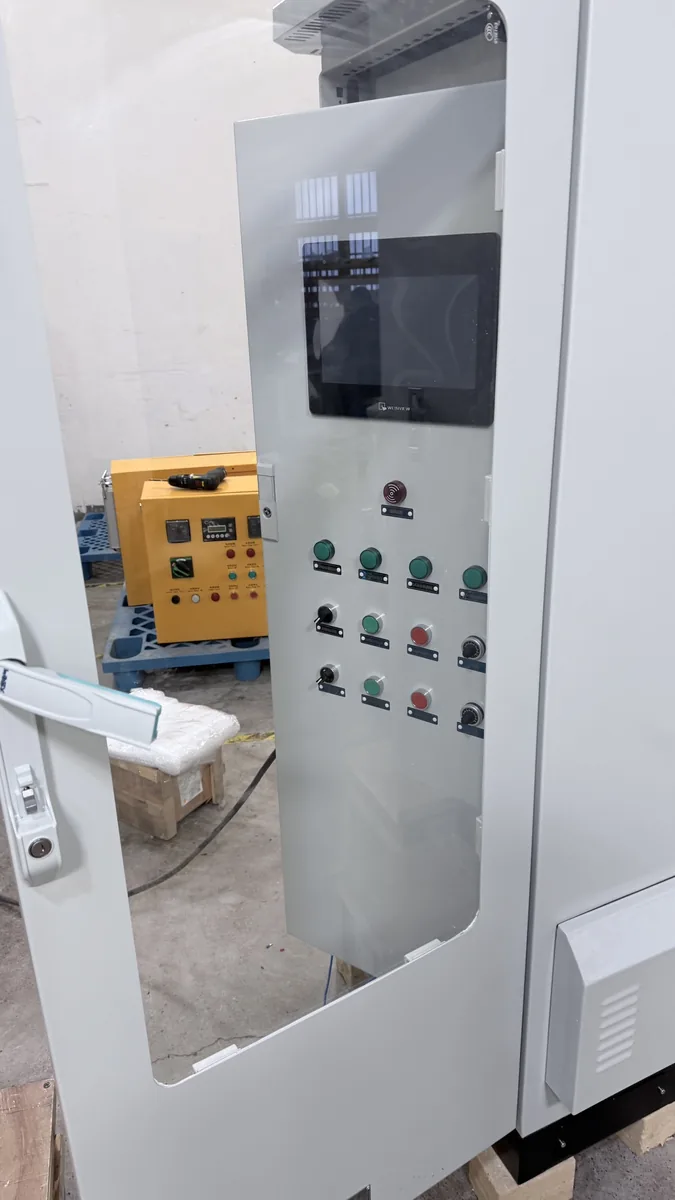

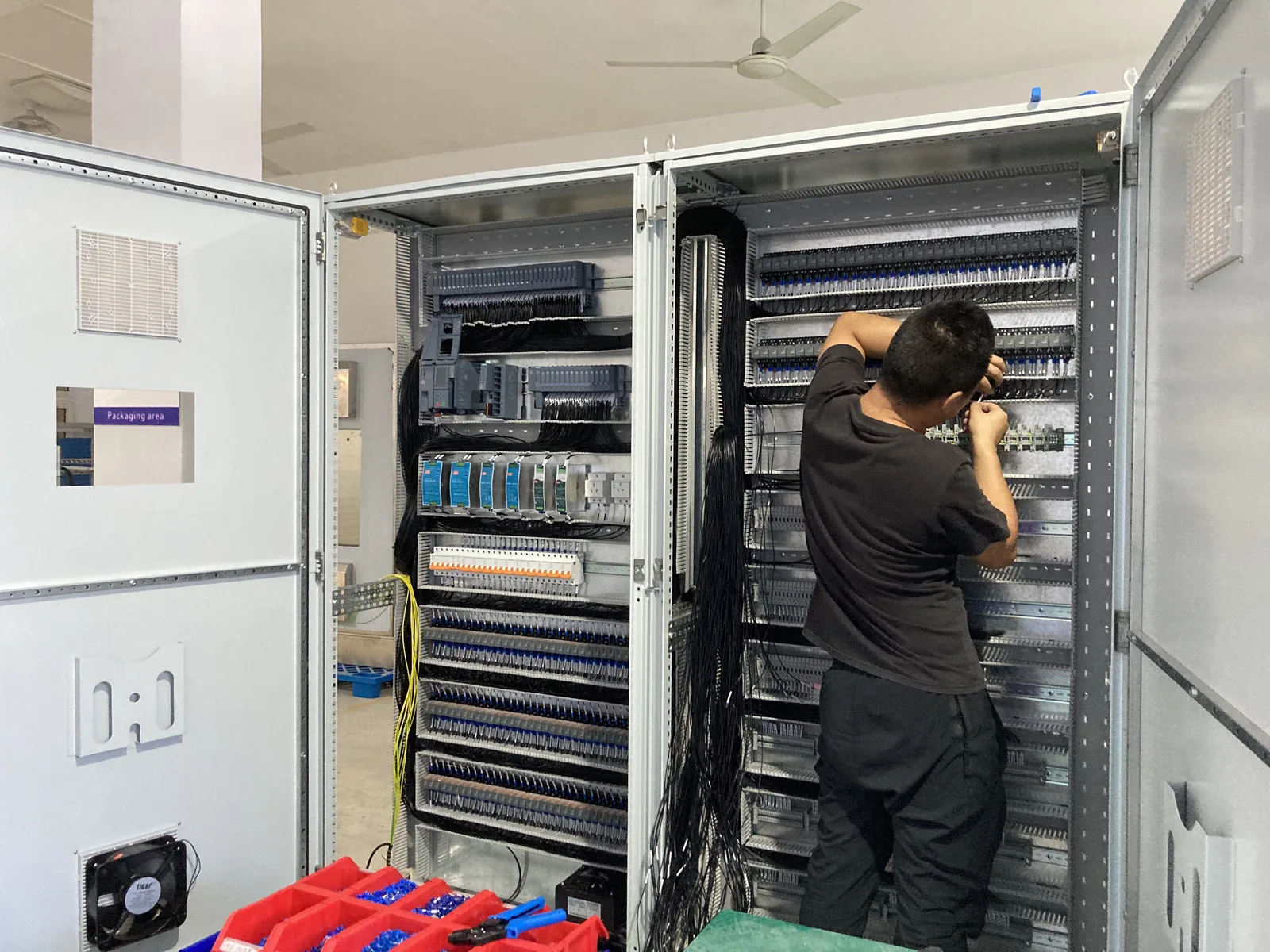

六、工厂实拍：4 张充电桩配电柜 (车间实拍)
常见问题 FAQ
充电桩配电柜要配漏电吗?
必须配(GB/T 51313 强制)。每路出线配 30mA 漏电保护，总进线可加 300mA 延时漏电作为后备。
充电桩配电柜要配浪涌吗?
户外必配，户内建议配。户外充电站受雷电感应大，Type 1 + Type 2 串联保护；户内配 Type 2 即可。
充电桩配电柜柜体材质?
户外充电站 304 不锈钢 IP65;户内 / 小区可降为冷轧钢板喷塑 IP54。金麟两种都做，户外版加价 30%。
充电桩配电柜需要 3C 认证吗?
成套柜不强制 3C;内部元件(断路器 / 接触器 / 漏电)需 3C。NB/T 33002 是行业标准，合规项目建议按此执行。
金麟能做充电桩整机吗?
金麟承接充电桩配电柜(电源侧)与充电桩控制柜(信号侧),不直接生产充电桩模块。整机由充电桩厂家提供(特来电 / 星星充电 / 万马等),金麟可协调对接。
