一、储能柜在新型电力系统里的位置 源 / 网 / 荷 / 储 的「储」
储能柜 (BESS, Battery Energy Storage System) 是新型电力系统的关键支撑。常见应用场景：
- 工商业削峰填谷:工厂用电高峰时放电，低谷时充电，省电费
- 新能源配储:光伏 / 风电出口配储，平滑出力曲线
- 电网调频调峰:独立储能电站，辅助电网稳定
- 微电网 / 海岛 / 边防:离网储能，提供独立电源
金麟承接储能柜体加工(即 5 层结构的外壳 / 框架 / 走线 / 通风),电池 / BMS / PCS 等核心元件可由专业电池 / 变流器厂家提供，或用户自配。
二、储能柜的 5 层结构 从内到外：电池 → 管理 → 变流 → 消防 → 温控
| 层 | 功能 | 核心元件 | 金麟承接范围 |
|---|---|---|---|
| 第 1 层：电池簇 | 储存电能 | 磷酸铁锂电芯 + 模组 | 柜体框架(不接电池) |
| 第 2 层：BMS | 监测每节电池 | 电池管理系统 + 显示屏 | 柜内走线 / 通讯线 |
| 第 3 层：PCS | 直流 ↔ 交流 | 储能变流器 | PCS 安装位 + 散热通道 |
| 第 4 层：消防 | 灭火 + 报警 | 气体灭火 / 全氟己酮 / 细水雾 | 消防管路预留 + 触发信号线 |
| 第 5 层：温控 | 控温 15–35°C | 空调 / 液冷 / 强制风冷 | 通风口 + 空调位 + 液冷接口 |
金麟承接储能柜体加工(框架 / 走线 / 通风 / 柜门),不直接生产电池、电池管理系统、变流器。整柜的电池 / BMS / PCS 由具备相应资质的电池厂 / 变流器厂提供，金麟负责成套集成与柜体加工。
三、电池簇(最内层):电芯 + 模组 储能柜的「核心」
电池簇是储能柜的核心。典型配置：
- 电芯:磷酸铁锂 (LFP) 单体，常用 280Ah / 314Ah
- 模组:由 16–24 节电芯串联成 1 个模组，电压 50–80V
- 电池簇:由 8–16 个模组串联，电压 600–1500V(高压直流)
- 电池包:多个电池簇并联，容量 215 kWh / 344 kWh / 430 kWh 常见
金麟不直接生产电芯,但承接电芯模组架(框架 / 固定件 / 防震件)加工。
四、BMS 电池管理系统：监测 + 保护 电池的「大脑」
BMS(Battery Management System)负责：
- 实时监测:每节电池的电压 / 电流 / 温度，采样频率 1Hz 以上
- SOC 估算:剩余电量百分比，精度 ±3%
- 保护功能:过压 / 欠压 / 过流 / 过温 / 短路，触发时切断主回路
- 均衡管理:电池间不一致时主动均衡，延长寿命
- 通讯上传:通过 RS485 / CAN / 以太网上传 SCADA / EMS
金麟承接 BMS 安装位 + 通讯线槽 + 显示面板，具体 BMS 由电池厂配套。
五、PCS 储能变流器：直流 ↔ 交流 电池与电网的「翻译官」
PCS(Power Conversion System)负责直流电与交流电的相互转换:
- 充电:交流 → 直流(电网 / 光伏的电存到电池里)
- 放电:直流 → 交流(电池的电送到电网 / 负载)
PCS 常用品牌：华为 / 阳光 / 科华 / 特变电工 / 上能电气 / SMA 等，功率 50–250 kW 常见。金麟承接 PCS 安装位与散热通道。
六、消防 / 温控：必须配，不可省 GB/T 36276 + GB/T 36558 强制
储能柜的消防 + 温控是强制配置,缺一项不通过验收：
| 项目 | 要求 | 金麟承接 |
|---|---|---|
| 消防 | 气体灭火(全氟己酮 / 七氟丙烷) / 细水雾 / 温感 + 烟感 + 气体检测 | 消防管路预留 + 触发信号线 + 通风口 |
| 温控 | 空调(5kW / 10kW 柜式) / 液冷(乙二醇 + 水) / 强制风冷 | 空调位 + 通风口 + 液冷进出管接口 |
| 门禁 | 带电磁锁，异常时联动 | 门磁 + 电磁锁线 |
| 应急 | 应急照明 + 安全出口标识 | LED 应急灯位 |
储能柜的消防 + 温控必须由具备消防 / 空调资质的专业公司提供,金麟负责柜体的预留接口和安装位。

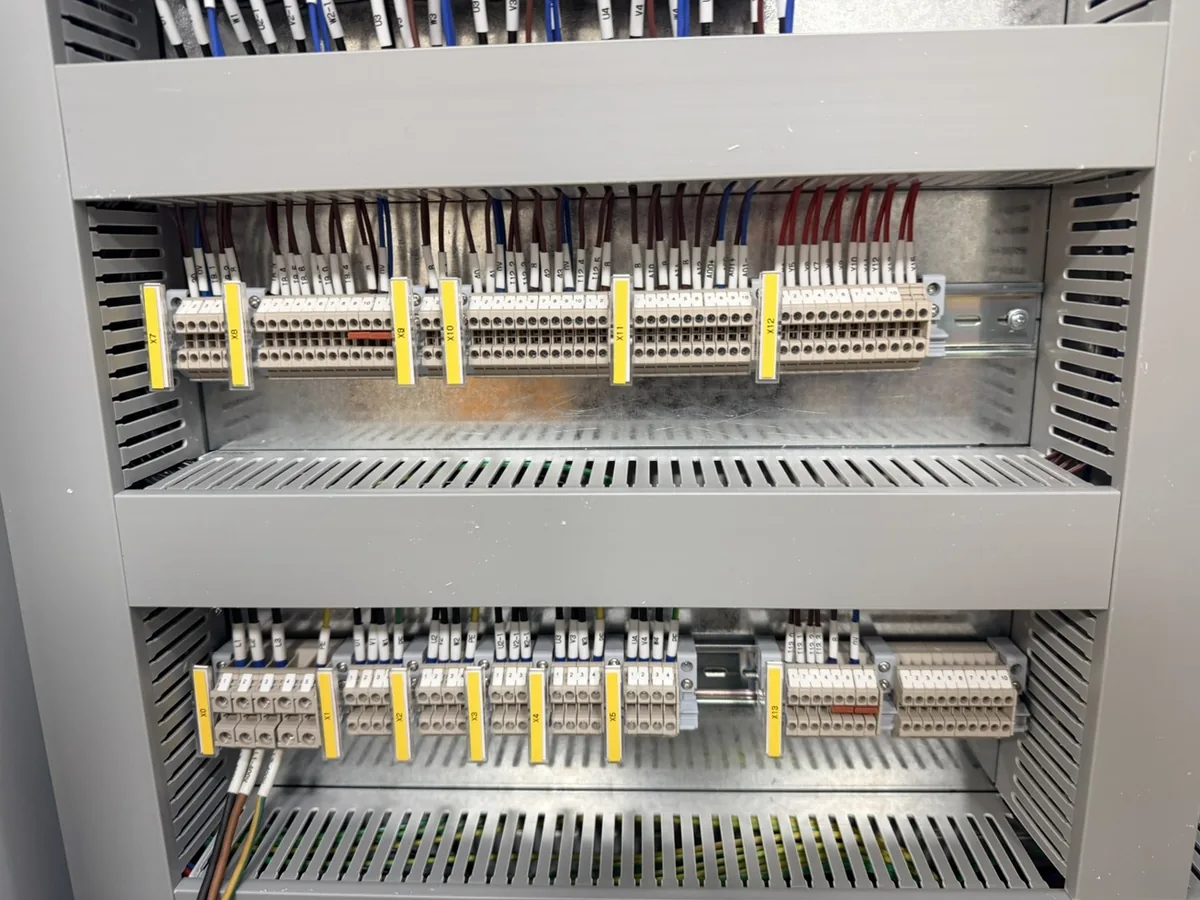

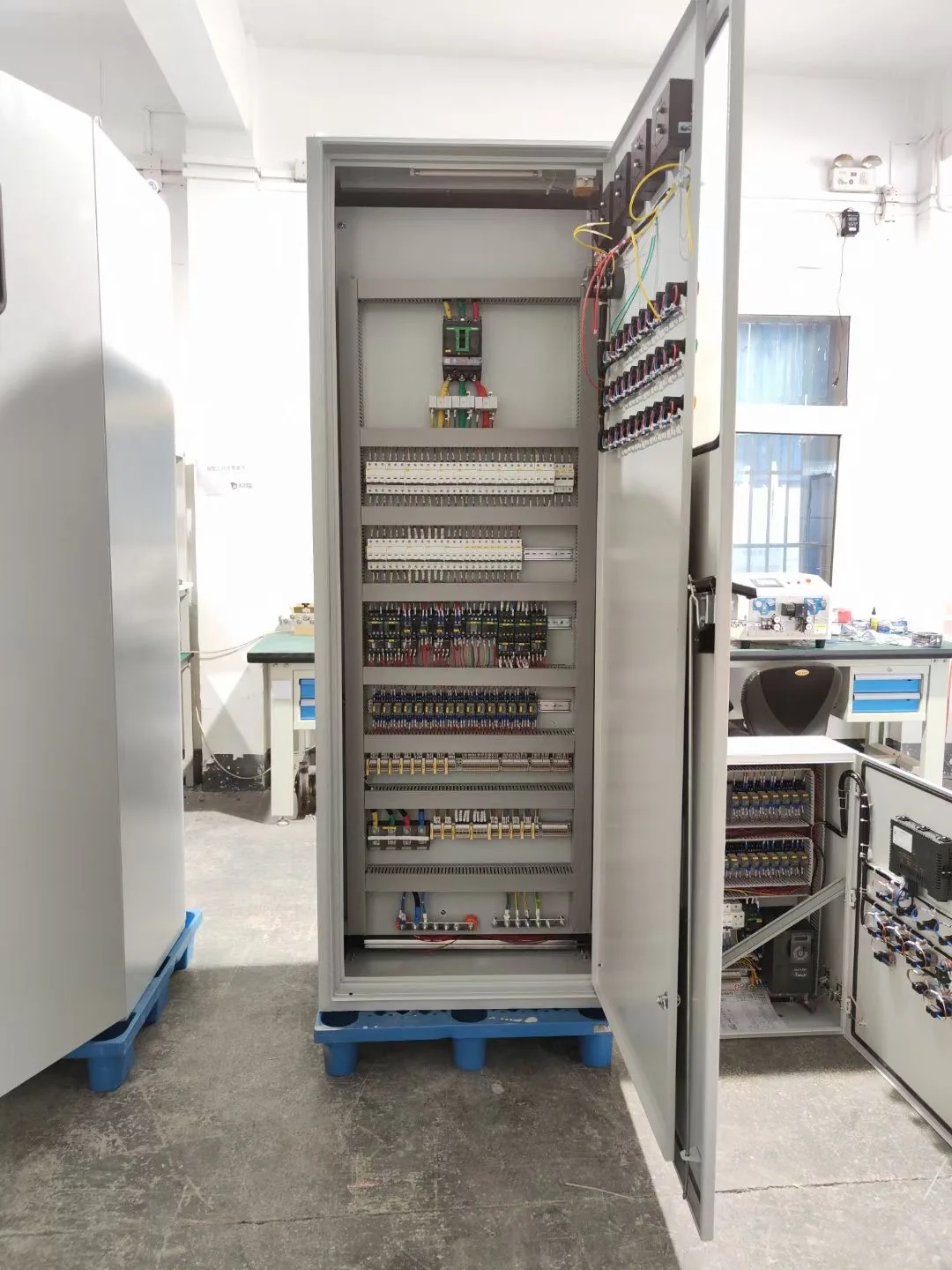

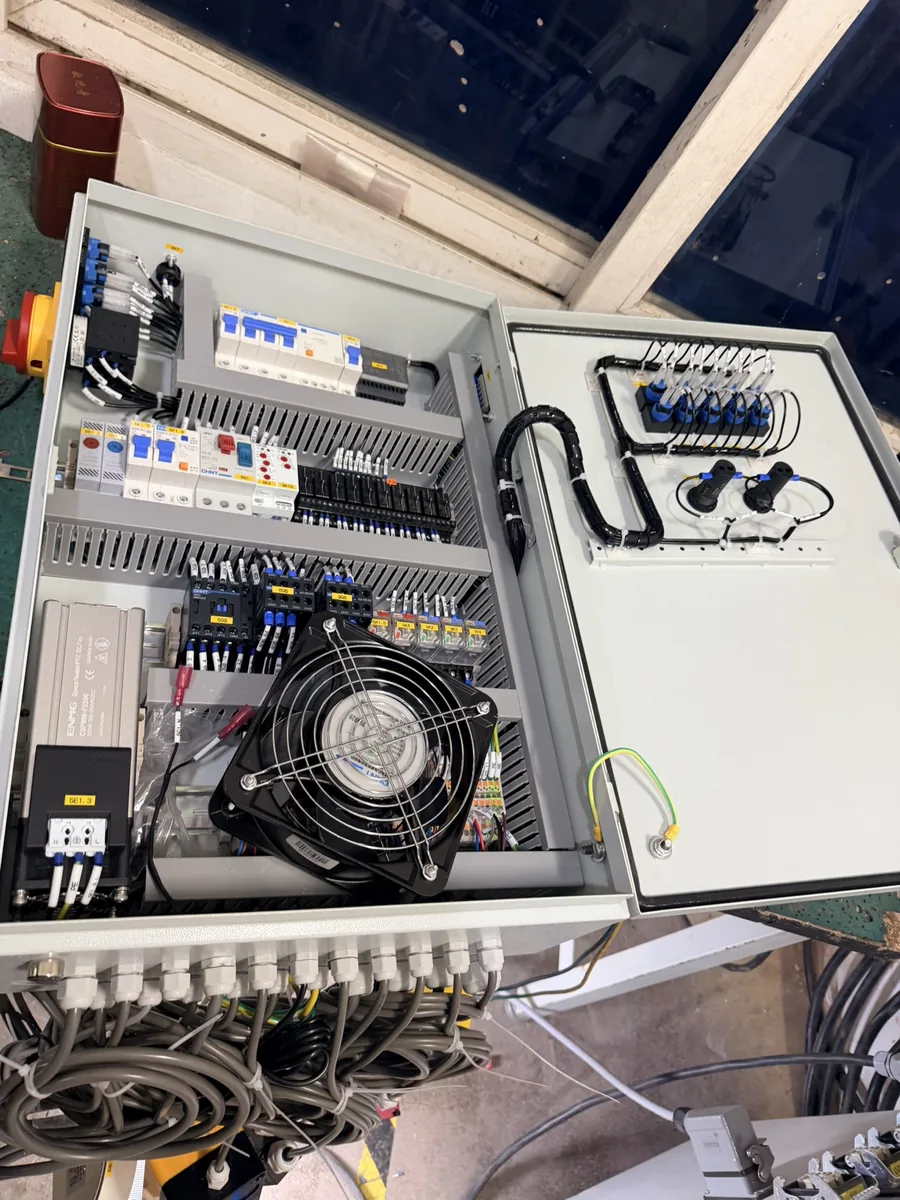

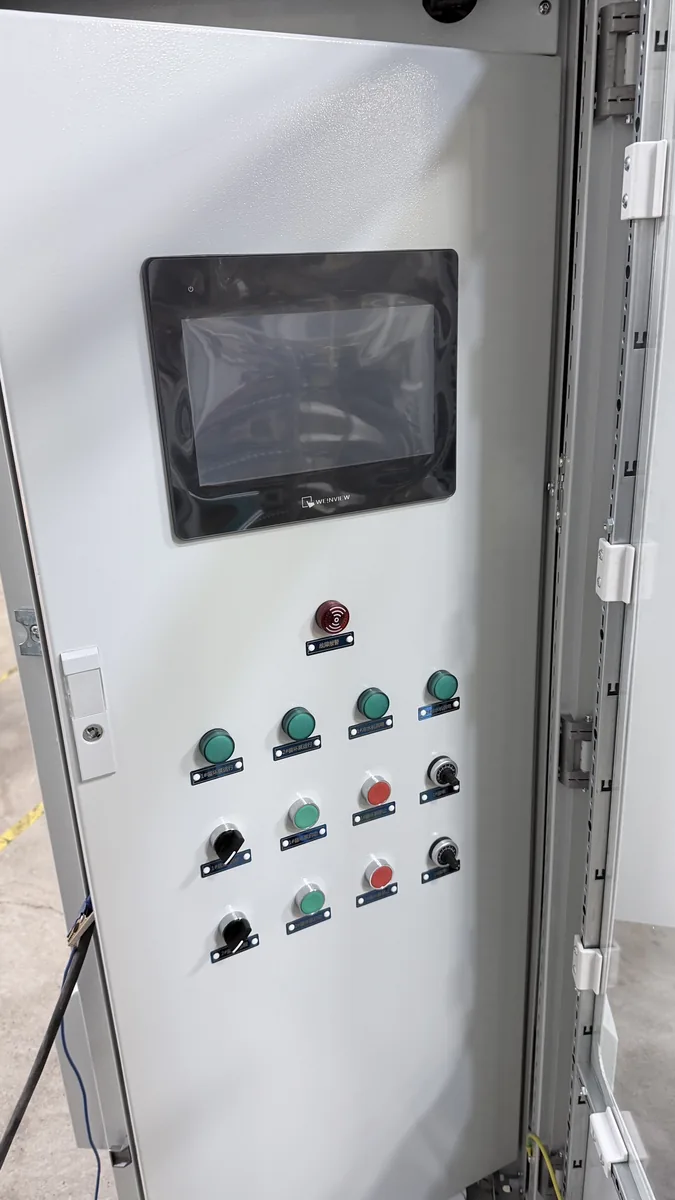

七、工厂实拍：4 张储能柜体加工 (车间实拍)
常见问题 FAQ
金麟能直接生产储能柜整机吗?
金麟承接储能柜柜体加工(框架 / 走线 / 通风 / 柜门)与成套集成。整机的电池、电池管理系统 (BMS)、变流器 (PCS) 由具备相应资质的专业厂提供，金麟协调对接。1 台起订，15–25 天。
储能柜的 IP 等级要多高?
户外集装箱式储能柜 IP55 起步(GB/T 4208),电池包内 IP67。金麟默认 IP55 户外，可加价做 IP65。
储能柜要配液冷吗?
大功率(> 250 kW)必配液冷;小功率(≤ 100 kW)风冷 / 空调即可。液冷成本高 20–30%,但散热效果好 2–3 倍，适合频繁充放电场景。
储能柜和充电桩配电柜什么关系?
不同设备。储能柜是电池组 + 变流器,负责储存电能；充电桩配电柜是充电桩的电源分配,负责把电送到充电桩。一个充电站可能同时配储能柜和充电桩配电柜,前者储能调峰，后者给桩供电。
储能柜要做 3C / UL9540A 认证吗?
国内储能柜 3C 还没强制要求(部分省份要求 CQC),具体看项目要求；北美项目要 UL9540A 测试报告(由电池厂或认证机构提供)。金麟可协调对接具备认证的合作方。
